Sommaire

Sur cette page, vous trouverez de nombreuses informations, astuces et conseils pour réussir votre impression 3D en céramique. Après avoir lu cette page, vous connaîtrez :

Informations générales

Le matériau céramique

Notre matériau céramique est assez fragile mais étanche et résistant à de très hautes températures. Ce matériau peut être utiliser pour des objets nécessitant un contact alimentaire. Sa surface a un aspect parfaitement lisse et brillant.

Vos objets en céramique sont produits depuis une poudre minérale fine, semblable à du plâtre, qui est ensuite émaillée.

A savoir

La surface sur laquelle votre pièce sera posée pendant l’émaillage ne pourra pas être émaillée. Vous devez donc prévoir qu’une surface de votre pièce ne sera pas émaillée. Pour limiter la taille de cette surface, nous vous conseillons d’ajouter des zones supports qui ne seront pas émaillées.



Prix et délais d'impression

Votre prix d’impression est calculé automatiquement au moment de la mise en ligne de votre fichier 3D sur notre site. Il est calculé de façon interactive. Vous pouvez donc visualiser son évolution en direct au fur et à mesure des modifications que vous apportez à votre fichier 3D. Pour obtenir le prix de votre modèle en quelques clics, il vous suffit donc de vous connecter et de transférer votre fichier 3D.

Le délai d'impression est de l'ordre de 14 à 15 jours ouvrés pour la céramique. L'impression peut parfois prendre plus de temps, selon la charge des imprimantes 3D de notre usine. Le délai définitif est indiqué sur notre site au moment où vous passez votre commande.

Le délai de livraison vient s’ajouter au délai d’impression. Celui-ci dépend de l’option de livraison que vous choisissez.

Technique d’impression


Nous procédons en plusieurs étapes afin d’imprimer votre objet en céramique :

  • Transfère de votre fichier vers l’imprimante 3D
  • Vous créez votre fichier 3D sur un logiciel dédié à la modélisation 3D et transférez votre modèle sur notre site. Votre modèle 3D est ensuite transmis à une de nos imprimantes 3D utilisant la technologie ZCorp.

  • Impression de l’objet en 3D
  • L’impression se fait couche par couche : un rouleau balaie le bac d’impression pour déposer de la poudre de manière uniforme, et des têtes d’impression projettent des liants afin de construire votre objet. Le processus est répété jusqu’à l’obtention d’un bloc de poudre, au sein duquel se trouve votre objet.

  • Extraction de l’objet du bac d’impression
  • L’objet imprimé est ensuite extrait manuellement du bloc de poudre. En effet, une fois l’impression terminée, votre pièce est recouverte par la poudre qui n’a pas été chauffée. Une partie de cette poudre peut être réutilisée pour d’autres impressions.

  • Nettoyage et encollage
  • Nous nettoyons précautionneusement votre pièce de la poudre qui l’entoure, et la trempons ensuite dans un bain de liant qui permet de solidifier la matière encore davantage.

  • Émaillage et cuisson
  • Votre objet est ensuite cuit une première fois pour le rendre plus solide. A deux reprises, une couche d’émail est appliquée sur votre objet. Cet émail est séché, et le tout est passé au four à plus de 1000° C. Ces étapes permettent de donner à votre objet imprimé en 3D sa belle surface lisse et brillante. L’objet est prêt pour l’expédition.

Utilisations et entretien


Les objets en céramique sont complètement étanches et peuvent résister à de très hautes températures allant jusqu’à 500 °C. De fait, le matériau céramique est fréquemment utilisé pour créer des éléments personnalisés de vaisselle (des tasses, assiettes, bols, etc.), des vases ou créations artistiques, mais peut aussi servir à réaliser des pièces techniques devant résister à de hautes températures.

Vos pièces en céramique doivent faire l’objet du même entretien et des mêmes précautions qu’une pièce en céramique classique : votre objet est complètement étanche, il peut donc être passé au lave-vaisselle, ou tout simplement nettoyé avec du liquide vaisselle. Vous devez en revanche éviter les chocs trop importants, sinon votre pièce risque de s'ébrécher.

Couleurs proposées par Sculpteo


La surface de nos pièces est toujours brillante et lisse.

Les couleurs s’obtiennent directement durant le processus d’émaillage. Les couleurs disponibles dans le matériau céramique sont le blanc, le noir, le bleu outremer, le orange mandarine, le turquoise, le bleu azur, le vert anis et le jaune citron.

Ne pas oublier
  • la surface sur laquelle votre pièce sera posée pendant l’émaillage ne pourra pas être émaillée. Vous devez donc prévoir qu’une surface de votre pièce ne sera pas émaillée. Pour limiter la taille de cette surface, nous vous conseillons d’ajouter des zones supports qui ne seront pas émaillées.
  • les parois internes difficiles d’accès ne pourront pas être émaillées.


Guides de modélisation

Résolution d'impression

Résolution 100µm - Il faut cependant noter que l'émaillage réduit la résolution des pièces

Nos imprimantes 3D ZPrinter 650 de ZCorp nous permettent d’imprimer avec une précision de couche de 100 µm, soit 0.1 mm. Toutefois, le processus d’émaillage est peu précis et peut modifier légèrement la géométrie de votre pièce. La cuisson peut provoquer un rétrécissement pouvant aller jusqu’à 3% et l’émaillage peut ajouter jusqu’à 1 mm d’épaisseur au fond de votre pièce. Cette épaisseur est toutefois moindre sur les parois, selon l’inclinaison de celles-ci.

Dimensions pour vos impressions en céramique

Taille maximum 250 x 350 x 200 mm
avec X + Y + Z ≤ 400 mm
Taille minimum 6 x 6 x 6 mm
avec X + Y + Z ≥ 120 mm
et volume de remplissage > 5.0%

PA size

Les dimensions de vos modèles sont limitées par les dimensions des bacs de nos imprimantes 3D mais également par le procédé d’émaillage. Vos objets doivent donc respecter les dimensions maximales et minimales ainsi que les contraintes de taille globale (somme des dimensions X + Y + Z) et le volume de remplissage indiqués afin de pouvoir être imprimés en céramique.

Le volume de remplissage représente le pourcentage du bac d'impression que votre pièce doit remplir au minimum afin de pouvoir être imprimé. En dessous de ce pourcentage, les éléments de votre pièce risquent d'être trop fins et de casser.


Épaisseurs et géométrie de vos impressions 3D

Epaisseur minimale 120 mm ≤ X+Y+Z ≤ 200 mm : 3 mm
201 mm ≤ X+Y=Z ≤ 300 mm : 4 mm
X+Y=Z > 300 mm : 6 mm
Epaisseur maximale 15 mm
Rayon minimal pour les arrêtes 2 mm
Longueur maximum des éléments en porte-à-faux 20 mm

Les parois de votre objet doivent être suffisamment épaisses pour supporter le procédé d’impression et d’émaillage. Nous vous recommandons donc de concevoir votre modèle en respectant l’épaisseur minimale qui est propre au matériau céramique. Cette épaisseur minimale dépend de la taille globale de votre objet et est indiquée ci-dessus.

Notez également que les arrêtes trop nettes ne pourront pas être émaillées et risquent d’être coupantes. Vous devez donc respecter le rayon minimal indiqué pour les arrêtes de votre modèle.

Si votre modèle ne respecte pas ces conditions, nous vous recommandons de modifier votre design afin d’atteindre ces épaisseurs.

Sculpteo propose un outil de contrôle de solidité directement en ligne. Cela vous permet de connaître les zones de fragilités de votre design, et de voir quelles parties doivent être renforcées en vue de l’impression 3D. Pour y accéder, il vous suffit de transférer votre fichier 3D et de cliquer sur "Vérification" après avoir sélectionné le matériau de votre choix.

Néanmoins, cet outil ne permet pas de détecter les erreurs de design qui causeraient un déséquilibre de l’objet, les pièces supportant un poids trop important par rapport à son épaisseur ou bien les pièces flottantes. Une vigilance particulière doit donc être accordée à la géométrie de votre design. Nous vous recommandons d’éviter les changements brusques d’épaisseurs et de ne pas dépasser la longueur maximale indiquée ci-dessus pour les éléments en porte-à-faux.

Ne pas oublier

Il est important de noter que notre outil de contrôle de solidité ne permet pas de détecter les aberrations physiques : pièces flottantes, porte-à-faux, pièce supportant un poids trop important par rapport à son épaisseur, etc. Une vigilance particulière doit donc être accordée à la géométrie de votre design et les parties les plus sollicitées doivent être épaissies.


Embossage et gravure

Taille minimale des détails Embossé: 2 mm
Gravé : 3 mm
Police minimale pour des textes lisibles Embossé: 36 (soit 12.7 mm)
Gravé : 60 (soit 21.2 mm)
Ratio longueur/profondeur minimum 1/1

PA details

Le matériau céramique n’est pas très adapté pour réaliser des détails car le procédé d’émaillage aplani les surfaces. Pour être visibles, les détails et textes que vous souhaitez embosser ou graver en céramique doivent avoir une épaisseur supérieure aux épaisseurs minimales indiquées ci-dessus.

Pour les motifs gravés, la largeur de vos détails doit être au moins aussi importante que leur profondeur afin que l’émaillage ne bouche pas le motif.


Inclusion de volumes et articulation

Inclusion de volumes possible ? Non
Articulation possible ? Non

PA details

Les modèles en céramique devant d’abord être imprimés depuis une poudre similaire à du plâtre puis émaillés, le design doit permettre à l’émaillage de recouvrir entièrement l’objet. Par ailleurs, la céramique est très cassante. Ce matériau ne permet donc pas d’inclure des volumes dans d’autres volumes ou de réaliser des articulation.

Espacement entre parois fixes

Espacement entre parois fixes minimum 5mm

L’impression 3D de vos objets en céramique requiert qu’un espace suffisamment important soit laissé entre les différentes parties de votre modèle afin que l’émaillage puisse se faire sans les souder entre elles. Il est nécessaire de prévoir un espace supérieur à 4 mm entre chacune de vos surfaces afin d’éviter qu’elles ne restent soudées l’une à l’autre. Pour permettre l'émaillage, cet espace doit être d'autant plus large qu'il est profond.

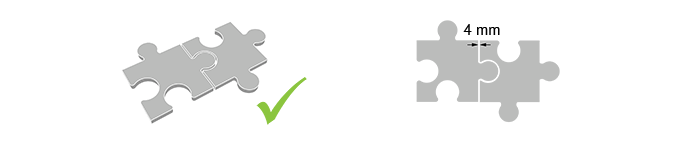

Assemblage de pièces

Possibilité d'assembler vos pièces ? Oui
Espace minimum pour l'assemblage 4 mm

PA details

Le matériau céramique n’est pas adapté à la réalisation de pièces qui s’assemblent. Il est néanmoins possible de réaliser des assemblages ne nécessitant pas une grande précision tels que des éléments de vaisselle (couvercle d’un pot, assiette sous une tasse, etc.). Dans ce cas, il est préférable de laisser un espace minimum de 4 mm entre chacune des pièces, en raison de l’épaisseur de l’émaillage.

Evider votre objet

Possibilité d'évider vos pièces ? Oui
Diamètre minimum des trous 10-15 mm

PA hollowing

Evider vos pièces en céramique vous permet de les rendre plus légères, et de réduire le prix d’impression. Il est possible d’évider votre objet directement sur notre site. Pour cela, il vous suffit de télécharger votre fichier 3D puis de cliquer sur l’onglet “Optimiser” afin d’activer la fonctionnalité “Evider” après avoir sélectionné le matériau de votre choix.

Il est important de prévoir au moins deux trous afin d’extraire la poudre non fusionnée, et les placer à des endroits stratégiques pour l’évidement.

Les dimensions minimales de ces trous sont calculées automatiquement sur notre site et doivent faire au moins 10mm de diamètre afin de permettre d’enlever la poudre.

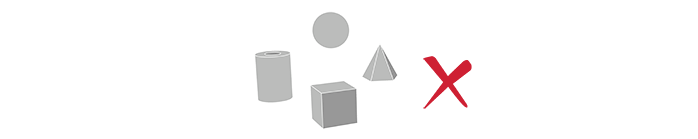

Plusieurs objets dans un même fichier 3D

Possible d'avoir plusieurs objets dans un même fichier ? Non

PA multishell

Le matériau céramique ne permet pas d’imprimer plusieurs objets contenus dans un même fichier 3D.

Données techniques

Pour en savoir plus sur la sécurité des substances que nous utilisons pour notre matériau céramique nous vous invitons à consulter le document suivant:


×
