Acier S235 - Découpe et Gravure Laser

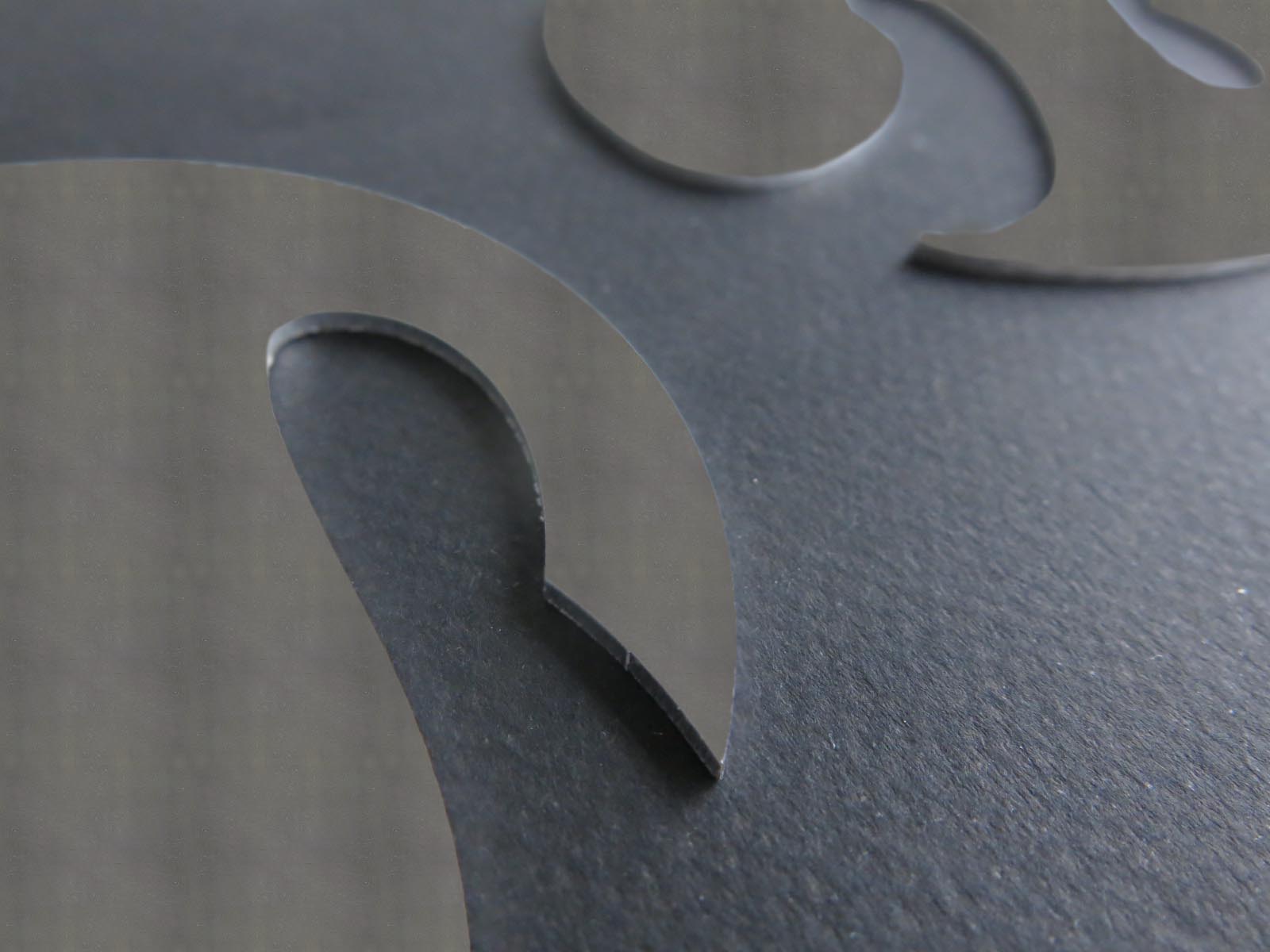

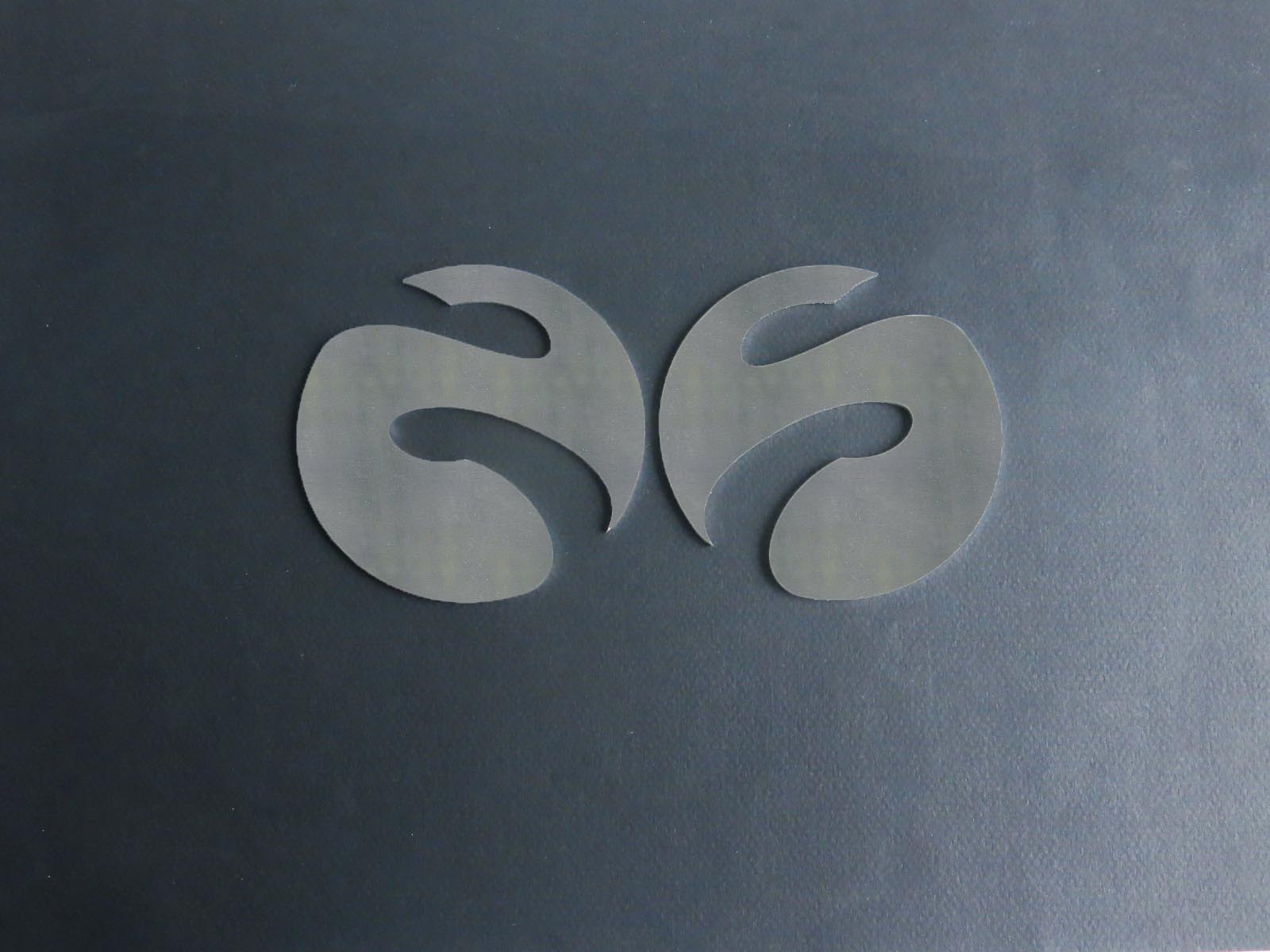

Steel Double size strates
Steel Double acrylique illustration virail 173x130.jpg acrylique gravure 175x135.jpg



Sommaire

Sur cette page, vous trouverez de nombreuses informations, astuces et conseils pour réaliser vos objets en découpe et gravure laser sur de l'acier S235. Après la lecture de cette page, vous disposerez de toutes les informations essentielles sur :

Informations générales sur le matériau

Le matériau Acier S235

L'Acier est un matériau composé essentiellement de fer et de carbone. L'ajout d'éléments d'alliages supplémentaires ( carbone, manganèse, silicium, etc...) permet de faire varier la résistance de l'acier. Les aciers à résistance supérieure sont moins déformables. Les éléments d'alliage vont également influer la dureté de l'acier et sa compatibilité avec le soudage et la galvanisation. Dans le cas de l'acier S235, les éléments d'alliage sont le carbone (0,19 à 0,23%), le manganèse (1,5% maximum), le phosphore (0,045% maximum) et le soufre (0,045% maximum).

Selon la classification  de la norme européenne EN 10027-1-2, l 'acier S235 est un acier non-allié d'usage général . La lettre S désigne les aciers de structure; on parle aussi d'acier de construction métallique. Le nombre 235 indique la limite d’élasticité du matériau, en méga pascals (MPa).

Prix et délais de découpe et gravure

Le prix de fabrication de votre objet en acier est calculé automatiquement au moment de la mise en ligne de votre fichier vectoriel sur notre site. Il est calculé de façon interactive. Vous pouvez donc visualiser son évolution en direct au fur et à mesure des modifications que vous apportez à votre fichier 2D. Le calcul du prix est basé sur une série de facteurs tels que la quantité de matériau utilisé, le temps machine et le temps opérateur, pour en citer quelques-uns. Pour obtenir le prix de votre modèle en quelques clics, il vous suffit donc de vous connecter et de transférer votre fichier vectoriel.

Votre objet est généralement fabriqué dans un délai variant de 2 à 4 jours. Le délai définitif est indiqué sur notre site au moment où vous passez votre commande.

Le délai de livraison s'ajoute au délai de découpe et dépend de l'option de livraison que vous choisissez.

Technique de Découpe Laser


laser Cut metal tech2.jpg

La Découpe Laser est une technique de fabrication soustractive qui consiste à découper ou à graver un matériau grâce à un laser. La Découpe Laser peut être utilisée sur une grande variété de matériaux de surface plane tels que le métal, plastique, bois, carton, cuir, etc...

La coupe du matériau est effectuée par un laser extrêmement puissant qui se focalise sur un point précis. La très forte puissance se traduit par une chauffe très rapide, qui provoque une fusion voire une vaporisation partielle ou complète du matériau. Le laser est piloté depuis l'ordinateur en suivant le fichier vectoriel.

Technique de Gravure Laser

La gravure laser est réalisée en modifiant la surface du matériau par une méthode soustractive. Sur du métal, ce procédé n'est pas conçu pour être esthétique : elle est utilisée typiquement pour ajouter à l'objet un numéro de série, une référence, ou des repères pour un usinage postérieur. Pour cela, le laser crée une très forte chaleur qui va vaporiser la matière, découvrant des cavités qui vont former l'image finale.

Utilisation et Entretien

L'acier S235 offre de nombreux bénéfices mécaniques. La teneur en carbone en détermine la qualité : dureté, soudabilité, élasticité.

L'acier S235 permet une excellente  conformation  et une excellente  soudabilité . En revanche, il ne résiste pas aussi bien à la corrosion que notre  acier inoxydable.

La norme européenne désigne par la lettre S les aciers de structure.

L'acier est à l'origine d'un grand nombre de produits élaborés par l'industrie humaine. Il vient renforcer des fondations pour la construction , sert de châssis, carrosserie, pièces de moteur dans le secteur de l' automobile (l'acier représente 55% à 70% du poids d'une voiture), sert à la conservation alimentaire, sert de supports de circuits électroniques intégrés.  Enfin, l'acier est un bon allié dans le secteur de l' énergie , grâce à sa résistance à des hautes températures et contraintes mécaniques élevées.

L'acier contient du fer, c'est donc est un matériau conducteur

L'acier a l'avantage d'être presque entièrement recyclable.


Nous fournissons le matériau  acier non filmé . Vous pouvez laver l'acier avec un acide chlorhydrique .



Epaisseur

Nous proposons plusieurs épaisseurs pour le matériau acier S235 :

  • 1 mm
  • 2 mm
  • 3 mm


Sharp edges.jpg


Notre acier S235 est solide et résiste bien aux impacts. On peut le plier, scier, forer, peindre, coller et sérigraphier. C'est un matériau très utilisé pour la fabrication de pièces mécaniques.


Guides de modélisation

Précision du laser pour la découpe et la gravure


Pour l'Acier comme pour nos autres métaux, nous proposons uniquement de la découpe et gravure linéaire, pas de gravure de surface.

De plus, par rapport à nos autres matériaux de découpe laser, il n'est pas nécessaire, pour les métaux, de prendre en compte la saillie du laser (kerf) lors de la modélisation. En effet, la machine de découpe laser paramètre la trajectoire du laser de façon à découper l'objet exactement comme le dessin 2D. Vous pouvez designer votre modèle directement dans les dimensions que prendra votre objet final. Le laser coupe et grave votre objet avec une extrême précision.

En conséquence, un même tracé ne peut pas être commun à deux objets, contrairement aux autres matériaux de découpe laser. Un même trait de découpe peut cerner le contour d'un seul objet, alors séparé des chutes de matériau non utilisées. Ainsi, si vous voulez découper au laser deux objets en métal simultanément, vous ne pouvez pas prévoir dans votre design 2D de leur donner une ligne commune; il doit s'agir de deux objets bien séparés.


Une autre particularité de la découpe laser métal : au démarrage du processus de découpe, le rayon du laser doit nécessairement perforer la feuille de métal à l'extérieur de l'objet commandé; autrement, il restera des projections de métal fondu sur votre objet. Aussi, il est nécessaire de laisser une distance minimum entre deux traits de votre design .


Distance Minimum entre deux traits

Epaisseur du matériau 1 mm 2 mm 3 mm
Distance minimum entre deux traits 2 mm 2 mm 3 mm


Dimensions pour vos tracés de découpe et gravure

Dimensions Minimum 15 x 15 mm
Dimensions Maximum 1000 x 1000 mm


max_size_1 metal.jpg

Les dimensions minimales doivent être observées pour la surface de découpe et non la surface de gravure. En effet, si la surface de découpe est trop petite, les pièces pourraient se perdre sous la grille de la table de découpe.

Avertissement

Soyez attentifs à bien respecter la taille minimum de 15x15 mm: des objets de cette taille risquent de ne pas être livrés.

Vous pouvez vous référez à notre tutoriel pour de plus de précisions et conseils pour construire votre fichier vectoriel

Préparer vos textes pour la découpe et gravure laser

Il est possible de découper/graver des textes. Les textes doivent être vectorisés, comme doivent l'être tous fichiers envoyés sur le site afin de lancer la machine de découpe/gravure laser.

Toutefois, gardez à l'esprit que la gravure laser pour métal n'est pas censée avoir de caractère esthétique. Votre texte sera grossièrement gravé - c'est habituellement utilisé pour des numéros de séries et références.

Pour la découpe laser, il faut bien penser à poser une distance minimum entre deux traits de coupe (équivalente à l'épaisseur choisie du matériau) afin d'obtenir une découpe propre.

Pour les lettres pleines particulièrement (A, D, O, B...), pensez à créer des points d'attache (voir ci-dessous), pour que le centre des lettres ne se détache pas complètement. Ces points d'attache sont nécessaires si vous voulez conserver la partie extérieure de la découpe (nous dirons le pochoir). Pour que votre texte soit plus esthétique, vous pouvez appliquer ces points d'attache sur tout le texte.

Il est très facile de créer vous-même ces points d'attache. Vous pouvez par exemple utiliser une police de caractère du type STENCIL. Vous pouvez en trouver facilement sur Internet.




Plusieurs objets dans un même fichier vectoriel

Possibilité d'avoir plusieurs objets dans un même fichier Oui



Il est possible de découper et graver plusieurs objets présents dans un même fichier vectoriel, comme indiqué dans le tutoriel comment uploader/préparer votre fichier 2D.

Toutefois, bien penser à respecter la distance minimum entre deux traits de coupe, équivalente à l'épaisseur du matériau découpé.

Contrairement aux matériaux carton, acrylique et MDF, avec la découpe métal, vous ne recevrez pas de cadre de commande (sur l'image du dessus, le cadre de commande serait le rectangle noir). En effet, les bords extérieurs du design sont utilisés pour mettre en route le laser et sont marquées par des projections de métal fusionné.

Par exemple pour le design ci-dessus : si votre design contient les tracés bleus et jaunes, vous recevrez les étoiles, les cercles et les rectangles.

Si en revanche il contient aussi le tracé rectangulaire noir, vous ne recevrez qu'un rectangle avec des trous en forme d'étoile, de cercle et de rectangle.

Il est très important de garder cela à l'esprit lors de la création de votre dessin vectoriel.
