Sommaire

Sur cette page, vous trouverez de nombreuses informations, astuces et conseils pour réaliser vos objets en découpe et gravure laser sur de l'aluminium. Après la lecture de cette page, vous disposerez de toutes les informations essentielles sur :

Informations générales sur le matériau

Le matériau Aluminium

L'Aluminium que nous proposons s'appelle AlMg3. Ces tôles d'aluminium sont fabriquées selon une méthode de coulée continue: l'aluminium liquide (AlMg3) est inséré entre deux cylindres tournant dans des directions opposées pour créer de fines tôles d'aluminium allant de 3 à 9 mm. Pour obtenir des feuilles plus minces, le matériau est ensuite laminé avec un procédé appelé laminage à froid.

Le matériau a une surface brillante polie qui n'est pas couverte par un film en plastique lorsque nous la découpons au laser.

Prix et délais de découpe et gravure

Le prix de fabrication de votre objet en aluminium est calculé automatiquement au moment de la mise en ligne de votre fichier vectoriel sur notre site. Il est calculé de façon interactive. Vous pouvez donc visualiser son évolution en direct au fur et à mesure des modifications que vous apportez à votre fichier 2D. Le calcul du prix est basé sur une série de facteurs tels que la quantité de matériau utilisé, le temps machine et le temps opérateur, pour en citer quelques-uns. Pour obtenir le prix de votre modèle en quelques clics, il vous suffit donc de vous connecter et de transférer votre fichier vectoriel.

Le délai de découpe laser est généralement plus rapide que celui de gravure laser : votre objet est généralement fabriqué dans un délai variant de 4 à 7 jours. Les objets larges et les objets gravés peuvent nécessiter 1 ou 2 jours supplémentaires. Un délai supplémentaire peut également venir de votre choix d'un matériau en stock ou sur demande. Pour connaître les épaisseurs, vous pouvez vous reporter à la section concernée. Le délai définitif est indiqué sur notre site au moment où vous passez votre commande.

Le délai de livraison s'ajoute au délai de découpe et dépend de l'option de livraison que vous choisissez.

Technique de Découpe Laser

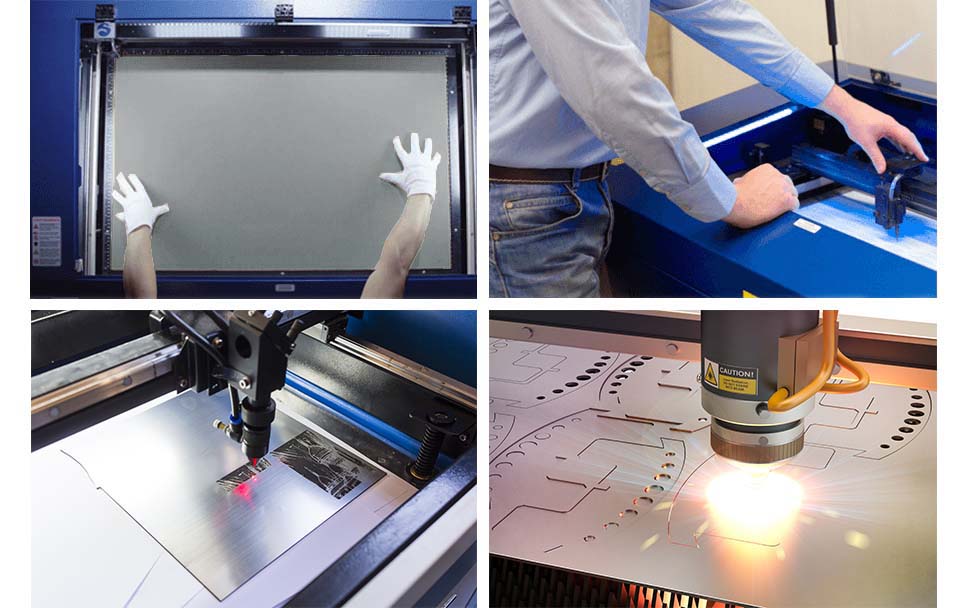

laser Cut metal tech2.jpg

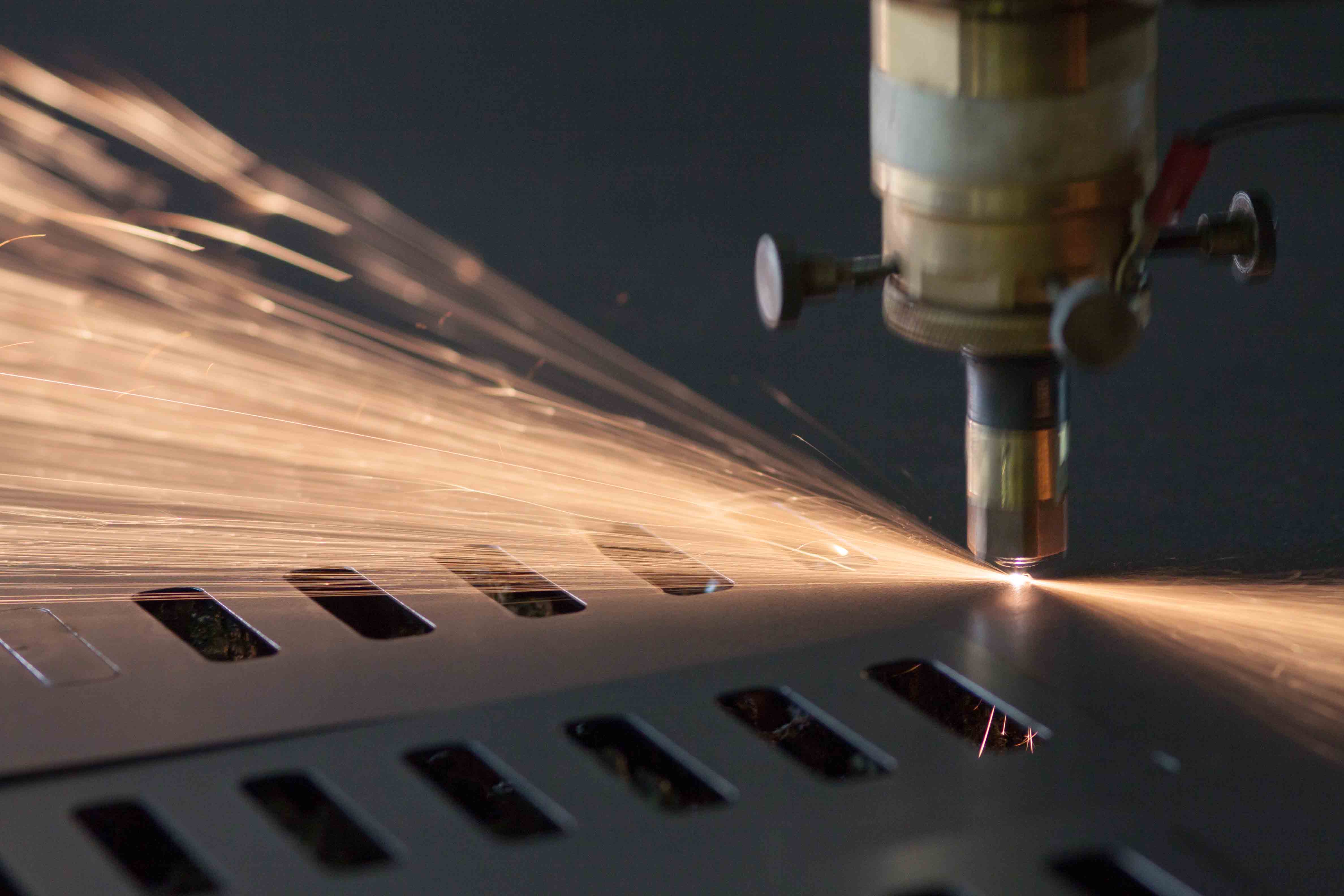

La Découpe Laser est une technique de fabrication soustractive qui consiste à découper ou à graver un matériau grâce à un laser. La Découpe Laser peut être utilisée sur une grande variété de matériaux de surface plane tels que le métal, plastique, bois, carton, cuir, etc...

La coupe du matériau est effectuée par un laser extrêmement puissant qui se focalise sur un point précis. La très forte puissance se traduit par une chauffe très rapide, qui provoque une fusion voire une vaporisation partielle ou complète du matériau. Le laser est piloté depuis l'ordinateur en suivant le fichier vectoriel.

Technique de Gravure Laser

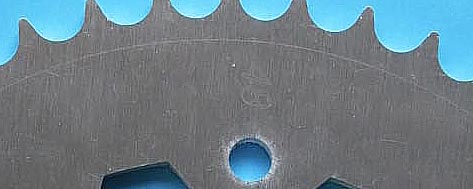

La gravure laser est réalisée en modifiant la surface du matériau par une méthode soustractive. Sur du métal, ce procédé n'est pas conçu pour être esthétique : elle est utilisée typiquement pour ajouter à l'objet un numéro de série, une référence, ou des repères pour un usinage postérieur. Pour cela, le laser crée une très forte chaleur qui va vaporiser la matière, découvrant des cavités qui vont former l'image finale.

Utilisation et Entretien

L'aluminium est un matériau qui a plusieurs avantages, grâce à sa facilité d'utilisation et sa durabilité.

Les propriétés techniques de l'aluminium peuvent varier en fonction de l'épaisseur, mais pour toutes les épaisseurs, il résiste très bien à la découpe au laser et conservera ses dimensions lorsqu'il est soumis à la chaleur du laser.

Notre matériau en aluminium a une haute résistance à la corrosion et une résistance élevée par rapport à son poids. Même après le processus de coupe, le matériau a une surface de finition lisse. Le principal avantage de l'aluminium, autre que son rapport poids/solidité, est qu'il n'a pas besoin d'un traitement antirouille. L'aluminium peut conduire l'électricité mais n'est pas magnétique.

L'aluminium peut être plié avec l'équipement approprié. Il peut également être scié, percé, peint, collé et sérigraphié.

C'est un matériau très utilisé pour les projets de design d'intérieur, les pièces décoratives mais aussi l'outillage médical ou les pièces mécaniques. La légèreté du matériau et la surface de nettoyage facile permettent de nombreuses applications dans diverses industries telles que l'aérospatiale, l'automobile ou l'énergie. Pour ces raisons, l'aluminium est utilisé dans la conception et la construction d'aéronefs, la construction de bateaux et la construction par exemple.

Pour éviter les rayures sur la surface, il est préférable d'éviter de frotter les plaques d'aluminium entre elles, ou avec tout objet tranchant.

Pour protéger la surface, nous recommandons d'utiliser une couche de peinture claire ou légère sur la surface. Le dos des feuilles sont plus sensibles aux rayures et aux taches, mais ceux-ci se retirent facilement avec un léger abrasif.

L'aspect poli de la surface est assez facile à entretenir.

Pour nettoyer l'aluminium, utilisez de l'eau ou du savon doux avec un chiffon.

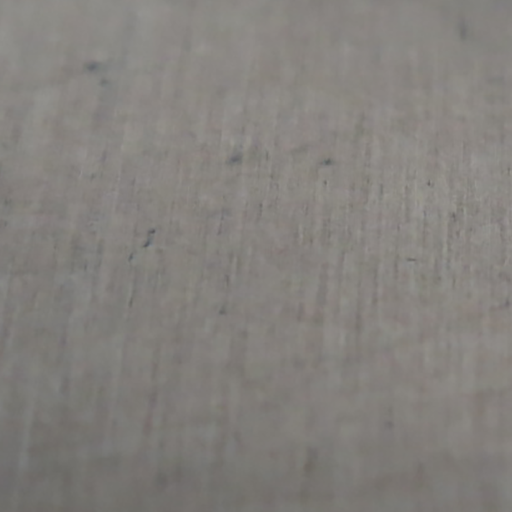

Voici une vue rapprochée de la surface de l'aluminium:


Une chose à noter est qu'il y a une petite variation de couleur sur les bords des feuilles d'aluminium après avoir été découpé au laser comme nous pouvons le voir dans l'image suivante:


Color change alu_1.jpg


Epaisseur

Nous proposons plusieurs épaisseurs pour le matériau aluminium :

  • 1 mm
  • 2 mm
  • 3 mm

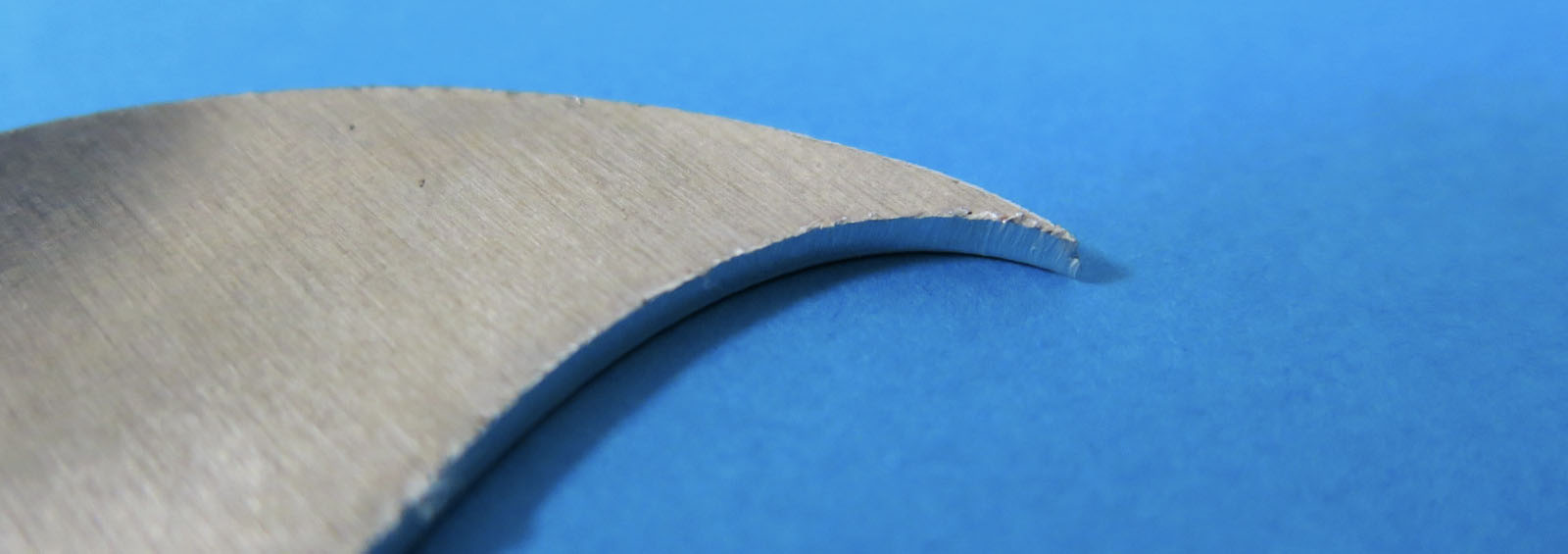

Sharp edges.jpg


Guides de modélisation

Précision du laser pour la découpe et la gravure

Pour l'Aluminium comme pour nos autres métaux, nous proposons uniquement de la découpe et gravure linéaire, pas de gravure de surface.

De plus, par rapport à nos autres matériaux de découpe laser, il n'est pas nécessaire, pour les métaux, de prendre en compte la saillie du laser (kerf) lors de la modélisation. En effet, la machine de découpe laser paramètre la trajectoire du laser de façon à découper l'objet exactement comme le dessin 2D. Vous pouvez designer votre modèle directement dans les dimensions que prendra votre objet final. Le laser coupe et grave votre objet avec une extrême précision.

En conséquence, un même tracé ne peut pas être commun à deux objets, contrairement aux autres matériaux de découpe laser. Un même trait de découpe peut cerner le contour d'un seul objet, alors séparé des chutes de matériau non utilisées. Ainsi, si vous voulez découper au laser deux objets en métal simultanément, vous ne pouvez pas prévoir dans votre design 2D de leur donner une ligne commune; il doit s'agir de deux objets bien séparés

En découpe laser métal, deux lignes de découpe ne peuvent pas se croiser dans le même fichier.

Une autre particularité de la découpe laser métal : au démarrage du processus de découpe, le rayon du laser doit nécessairement perforer la feuille de métal à l'extérieur de l'objet commandé; autrement, il restera des projections de métal fondu sur votre objet. Aussi, il est nécessaire de laisser une distance minimum entre deux traits de votre design .


Distance Minimum entre deux traits

Epaisseur du matériau 1 mm 2 mm 3 mm
Distance minimum entre deux traits 2 mm 2 mm 3 mm


Dimensions pour vos tracés de découpe et gravure

Dimensions Minimum 15 x 15 mm
Dimensions Maximum 1000 x 1000 mm


max_size_1 metal.jpg

Les dimensions minimales doivent être observées pour la surface de découpe et non la surface de gravure. En effet, si la surface de découpe est trop petite, les pièces pourraient se perdre sous la grille de la table de découpe.

Avertissement

BSoyez attentifs à bien respecter la taille minimum de 15x15 mm: des objets de cette taille risquent de ne pas être livrés.

Vous pouvez vous référez à notre tutoriel pour de plus de précisions et conseils pour construire votre fichier vectoriel

Préparer vos textes pour la découpe et gravure laser

Il est possible de découper/graver des textes. Les textes doivent être vectorisés, comme doivent l'être tous fichiers envoyés sur le site afin de lancer la machine de découpe/gravure laser.

Toutefois, gardez à l'esprit que la gravure laser pour métal n'est pas censée avoir de caractère esthétique. Votre texte sera grossièrement gravé - c'est habituellement utilisé pour des numéros de séries et références.

Pour la découpe laser, il faut bien penser à poser une distance minimum entre deux traits de coupe (équivalente à l'épaisseur choisie du matériau) afin d'obtenir une découpe propre.

Pour les lettres pleines particulièrement (A, D, O, B...), pensez à créer des points d'attache (voir ci-dessous), pour que le centre des lettres ne se détache pas complètement. Ces points d'attache sont nécessaires si vous voulez conserver la partie extérieure de la découpe (nous dirons le pochoir). Pour que votre texte soit plus esthétique, vous pouvez appliquer ces points d'attache sur tout le texte.

Il est très facile de créer vous-même ces points d'attache. Vous pouvez par exemple utiliser une police de caractère du type STENCIL. Vous pouvez en trouver facilement sur Internet.




Plusieurs objets dans un même fichier vectoriel

Possibilité d'avoir plusieurs objets dans un même fichier Oui



Il est possible de découper et graver plusieurs objets présents dans un même fichier vectoriel, comme indiqué dans le tutoriel comment uploader/préparer votre fichier 2D.

Toutefois, bien penser à respecter la distance minimum entre deux traits de coupe, équivalente à l'épaisseur du matériau découpé.

Contrairement aux matériaux carton, acrylique et MDF, avec la découpe métal, vous ne recevrez pas de cadre de commande (sur l'image du dessus, le cadre de commande serait le rectangle noir). En effet, les bords extérieurs du design sont utilisés pour mettre en route le laser et sont marquées par des projections de métal fusionné.

Par exemple pour le design ci-dessus : si votre design contient les tracés bleus et jaunes, vous recevrez les étoiles, les cercles et les rectangles.

Si en revanche il contient aussi le tracé rectangulaire noir, vous ne recevrez qu'un rectangle avec des trous en forme d'étoile, de cercle et de rectangle.

Il est très important de garder cela à l'esprit lors de la création de votre dessin vectoriel.
