Comment Transférer votre Fichier Vectoriel pour la Découpe Laser

Pour utiliser notre service de découpe laser ou gravure laser en ligne, vous avez avant tout besoin d'un fichier vectorisé. Un fichier vectorisé est un fichier qui contient toutes les informations nécessaires pour permettre à nos machines de découpe laser de réaliser votre objet. Sur cette page vous apprendrez comment obtenir un fichier 2D et vérifier qu'il est exploitable, les formats de fichiers acceptés et comment exporter votre fichier 2D avant de le transférer sur notre site. Vous trouverez également des informations sur les fonctionnalités que nous proposons une fois votre fichier transféré.

Ces informations sont accessibles dans les catégories suivantes:

Premières étapes pour découper ou graver un objet au laser

Obtenir un fichier vectoriel

Pour utiliser notre service en ligne de découpe et gravure laser, vous avez besoin d'un fichier vectoriel. De simples photos ou dessins ne suffisent pas pour découper/graver votre objet car ils ne contiennent pas les informations nécessaires pour permettre à nos machines de le créer. Mais alors, comment trouver un fichier pour la découpe ou la gravure ? Voici un certain nombre d'options qui s'offrent à vous :

  • Créer votre propre fichier vectoriel : pour en savoir plus sur les logiciels de modélisation à utiliser, vous pouvez vous référer au paragraphe ci-dessous sur comment créer un fichier pour la découpe ou la gravure laser.
  • Demander à un designer de créer un fichier vectoriel pour vous.
  • Utiliser des fichiers vectoriels gratuits présents sur des sites tels que Noun Project.

Créer un fichier pour la découpe ou la gravure laser

Il y a plusieurs façons de créer un fichier vectoriel. Vous pouvez utiliser une large palette de logiciels, de modélisation ou de design, professionnels ou non, payants ou gratuits, plus ou moins complets ou faciles d'utilisation. Quelque soit le logiciel que vous utilisez, vous devez garder à l'esprit certaines règles de conception qu'il faut respecter dans le cadre de la découpe et la gravure laser (référez-vous au paragraphe ci-dessous sur comment Vérifier que votre fichier respecte les contraintes de conception).

Vous trouverez ci-dessous des exemples de logiciels que vous pouvez utiliser. Bien entendu, ce ne sont que des suggestions, vous pouvez utiliser le logiciel de votre choix du moment que vous exportez votre fichier dans l'un des formats de fichier que nous acceptons.  Vous pouvez aussi consulter notre article 'Top 8 Software for Laser Cutting'.


Logiciels de CAO professionnels     Logiciels de design 2D           Logiciels 3D gratuits


Pour plus d'information sur comment créer un fichier pour la découpe ou la gravure laser, consulter nos tutoriels de modélisation 2D.

Vérifier que votre fichier vectoriel respecte les contraintes de conception liées à la découpe ou la gravure laser

Avant de transférer un fichier vectoriel, vous devez vérifier qu'il ne contient pas d'erreur de conception.

Par ailleurs, vous devez également prendre connaissance et suivre les guides de modélisation du matériau que vous souhaitez utiliser, que vous trouverez à la fin des pages matériaux. Chaque matériau ayant des contraintes spécifiques, il est nécessaire de les prendre en compte. Par exemple, vous devez vous assurer que vous prenez en compte l'entaille que crée le laser quand il passe sur le matériau, et vérifier que la taille de votre objet ne dépasse pas celle de la table de découpage de nos machines.

Une fois que votre fichier est prêt, vous pouvez l'exporter en format SVG et le transférer votre fichier 2D sur notre site !

Exporter votre fichier pour la découpe ou la gravure laser

Formats de fichier vectoriel acceptés

Pour pouvoir transférer votre fichier sur notre site, vous devez l'exporter dans un des formats de fichier adéquats. Nous recommandons vivement le format SVG.

Les formats possibles sont : SVG, DXF, AI, EPS et CDR.

Exporter un fichier vectoriel

La plupart des logiciels permettent d'exporter directement en SVG. Lorsque ce n'est pas le cas, vous pouvez utiliser un logiciel de design 2D, comme Inskape ou Illustrator, qui permettent généralement de transformer un fichier DXF en fichier SVG.

Transférer un fichier vectoriel

Lorsque vous êtes prêts à transférer votre fichier vectoriel, rendez-vous sur notre page Transférer un fichier vectoriel. Vous pourrez alors ajouter votre fichier vectoriel en cliquant sur 'Sélectionner un fichier à télécharger' ou en glissant votre fichier sur la page. Vous pouvez également sélectionner la visibilité de votre dessin vectoriel. Pour la vignette 'Visibilité', vous pouvez sélectionner 'Public' ou 'Privé'. Les fichiers publics sont visibles et peuvent être commandés par tous les visiteurs. Les fichiers privés sont visibles uniquement par les personnes à qui vous donnerez un lien direct. Pendant le transfert de votre fichier vectoriel, vous pouvez le renommer, ajouter une description, sélectionner une catégorie, ajouter des mots clés, modifier sa visibilité et déterminer si les utilisateurs ayant le lien pourront le personnaliser et le commander.

Une fois le fichier transféré, il est analysé par nos algorithmes et réparé s'il reste des erreurs de modélisation.

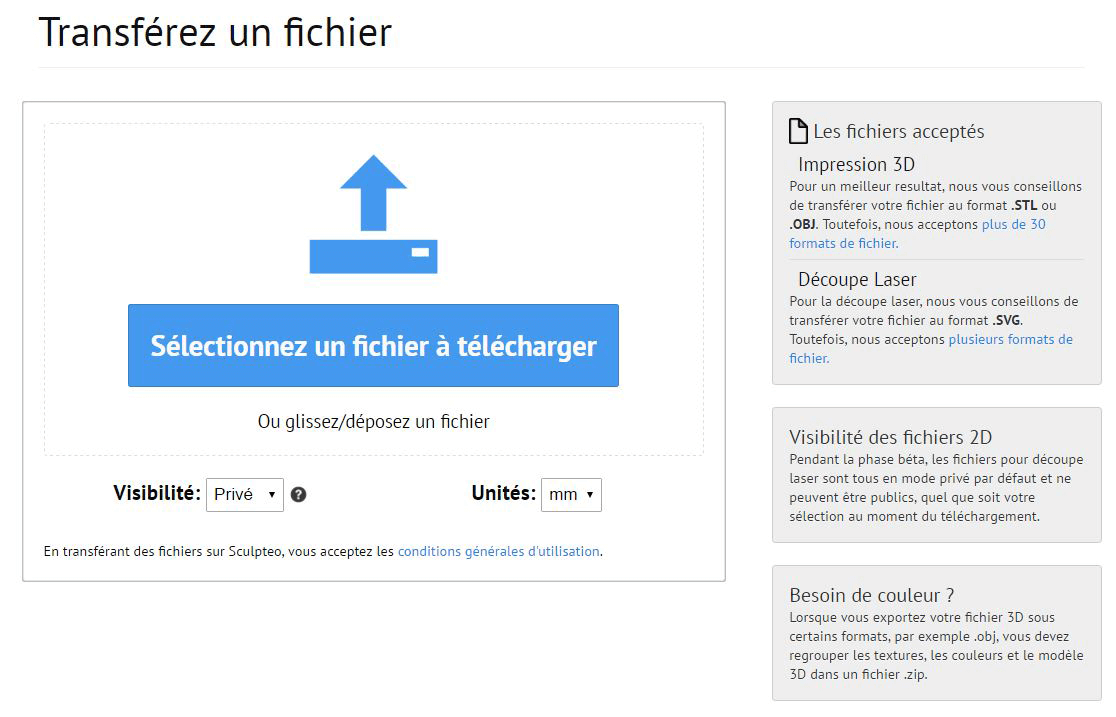

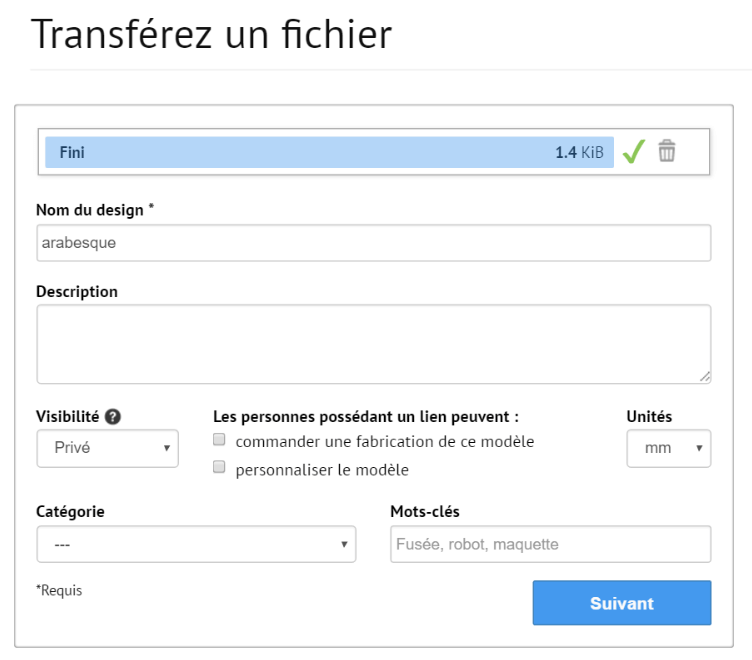

1. transferer un design.png 2. transferer.png

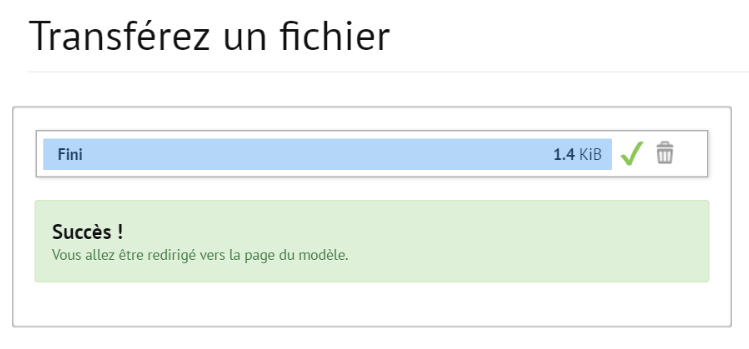

3. transferer.png

Paramètres pour la découpe laser et gravure laser

Le prix de votre gravure ou découpe laser s'affiche à droite de l'écran et se met à jour en temps réel en fonction des modifications que vous apportez à votre fichier vectoriel. La date d'expédition est également indiquée.

Nous vous conseillons de bien vérifier que la taille de votre dessin correspond à ce que vous souhaitez, dans le menu déroulant 'Echelle'. En effet, suivant le format du fichier sélectionné, les informations d'unités ne sont pas toujours conservées. Ainsi, n'ayant pas d'information sur l'unité, notre site peut, par exemple, interpréter votre modèle en millimètre alors que vous l'avez conçu en centimètre.

Les menus déroulants 'Matière' et 'Épaisseur' sont également réglables dans l'onglet 'Matériaux'.

4.Selectionner echelle.png

Configuration de votre fichier vectoriel grâce aux outils de Sculpteo

5.Nouveau Style.png

Les outils de Sculpteo vous proposent l'utilisation de 'Styles', selon que vous souhaitiez découper ou graver vos surfaces et tracés vectoriels. Chaque style a un code couleur. Par défaut, notre algorithme détecte les couleurs que avez définies pour les tracés et vous propose des styles correspondants. Si vous n'avez pas défini de couleurs, vous pouvez le faire une fois votre fichier vectoriel téléchargé sur notre site, grâce à outils mis en place.

Nous vous proposons d'attribuer un type de contour et de remplissage pour chaque style. Le style sera appliqué à tous les tracés vectoriels sélectionnés pour ce style.

  • Le contour correspond à la sélection d'un tracé vectoriel. Vous pouvez choisir de découper ou de graver un tracé.

  • Le remplissage correspond à la sélection d'une surface à l'intérieur ou l'extérieur d'un tracé vectoriel. Vous pouvez choisir de graver une surface de remplissage.

6.Choisir le type d'operation lazer.png

Pour les contours et le remplissage , vous pouvez choisir les types de gravure suivants :

  • la gravure de ligne (line engraving): Il s'agit de la même opération que la découpe, à moindre puissance. Un seul niveau de profondeur de gravure est disponible sur notre site.

  • la gravure en surface (surface engraving). Nous proposons deux niveaux de profondeur : léger ou profond. Le gravure légère est à peine perceptible au toucher, contrairement à la gravure profonde.

Vous pouvez vous référer à notre guide de modélisation à la fin de chacune de nos pages matériaux pour vous assurer que vos fichiers sont correctement construits et prêts à être découpés ou gravés.

Choix du matériau

7.Choisir le materiau.png

Dans l'onglet 'Matériaux', vous avez un aperçu des matériaux que nous proposons pour la découpe et la gravure laser. Vous pouvez choisir ici le matériau que vous souhaitez utiliser pour votre découpe ou gravure laser, ainsi que son épaisseur.

Automatiquement, l'encart 'Paramètres pour la découpe laser' et le prix en haut à droite sont mis à jour quand vous faites vos choix dans la partie 'Matériaux'.

Retrouvez les définitions, conditions d'utilisation et spécifications de chaque matériau ici.

Vérification



Une fois le matériau et la taille sélectionnés, des outils sont à votre disposition sur notre plateforme pour optimiser et analyser votre fichier 2D dans l'onglet 'Vérification'.
