Sommaire

Sur cette page, vous trouverez de nombreuses informations, astuces et conseils pour réussir votre impression 3D en alumide. Cette page vous renseignera sur :

Informations générales sur le matériau

Le matériau alumide

3d printed dragons in colored alumide

Vos objets en alumide sont imprimés depuis un mélange de poudre de polyamide et de fines particules d’aluminium. Sa surface est gris mat, légèrement poreuse avec des éclats d’aluminium. L’alumide est rigide mais peut résister à une pression importante. Tout comme le polyamide, l’alumide permet l’impression de modèles complexes contenant des volumes inclus dans d’autres volumes.

Prix et délais d'impression

Votre prix d’impression est calculé automatiquement au moment de la mise en ligne de votre fichier 3D sur notre site. Il est calculé de façon interactive. Vous pouvez donc visualiser son évolution en direct au fur et à mesure des modifications que vous apportez à votre fichier 3D. Pour obtenir le prix de votre modèle en quelques clics, il vous suffit donc de vous connecter et de transférer votre fichier 3D.

Le délai d'impression est de l'ordre de 3 à 6 jours ouvrés pour l’alumide. L'impression peut parfois prendre plus de temps, selon la charge des imprimantes 3D de notre usine. L'ajout d'une finition, comme le polissage ou la teinture, peut rajouter quelques jours au délai. Le délai définitif est indiqué sur notre site au moment où vous passez votre commande.

Le délai de livraison vient s’ajouter au délai d’impression. Celui-ci dépend de l’option de livraison que vous choisissez.

Technique d’impression


L’impression 3D en alumide est réalisée selon la technique de frittage sélectif par laser. Nous procédons en plusieurs étapes afin de produire votre objet :

  • Transfert de votre fichier vers l’imprimante 3D
  • Vous créez votre fichier 3D sur un logiciel dédié à la modélisation 3D et transférez votre modèle sur notre site.Votre modèle 3D est ensuite transmis à une de nos imprimantes 3D EOS P395.

  • Impression de l’objet en 3D
  • L’impression se fait couche par couche par frittage de poudre. Un rouleau balaie le bac d’impression pour déposer une fine couche de poudre de polyamide contenant des particules d’aluminium. Puis le laser de notre imprimante 3D soude les grains de poudre qui vont former votre objet en les chauffant sans mener jusqu’à la fusion. Le processus est répété jusqu’à l’obtention d’un bloc de poudre, au sein duquel se trouve votre objet.

  • Extraction de l’objet du bac d’impression
  • L’objet imprimé est ensuite extrait manuellement du bloc de poudre. En effet, une fois l’impression terminée, votre pièce est recouverte par la poudre qui n’a pas été chauffée. Une partie de cette poudre peut être réutilisée pour d’autres impressions.

  • Nettoyage et sablage
  • Votre pièce est ensuite brossée précautionneusement afin d'enlever la majeure partie de la poudre qui l’entoure. Les résidus de poudre sont ensuite nettoyés par sablage.

Utilisations et entretien


L’alumide est un matériau assez rigide, qui est adapté à l’impression de modèles complexes. Peu coûteux et rapide à produire, l’alumide permet aux professionnels comme aux débutants, d’imprimer leur création en 3D à moindre coût.

Il convient très bien pour imprimer les objet à but ornemental qui requièrent une apparence métallique ou des pièces mécaniques subissant de faibles contraintes.

Les pièces imprimées en alumide sont résistantes à l’eau, mais ne sont pas étanches, elles ne doivent donc pas être mise en contact durable avec un liquide. L’alumide peut supporter des températures moyennement élevées. Si votre pièce est exposées à des températures supérieures à 120 °C, les propriétés du matériau peuvent être significativement altérées.

Du fait de leur surface rugueuse, les objets en alumide peuvent être rapidement salis. Pour éviter qu'ils ne se salissent, vous pouvez effectuer un nettoyage préventif à l'aide d'eau savonneuse et en les frottant délicatement avec un tissu avant de les laisser sécher.

Finitions et couleurs


L’impression 3D de vos pièces peut faire l’objet de différentes finitions, et être coloré.

Nous proposons 2 finitions différentes :

  • Brut : la surface est uniquement sablée, mais n’est pas polie. Elle reste donc plus rugueuse. C’est l’option la plus économique.
  • Poli : votre objet est poli par polissoir mécanique. Cela signifie qu’il est déposé dans une cuve vibrante, au milieu d’éléments abrasifs. Les mouvements de la vibration créent un frottement entre votre pièce et ces éléments, ce qui permet de la polir.




Votre pièce en alumide est grise à l’origine mais elle peut également être colorée. La couleur s’obtient par un bain de teinture, chaque pièce colorée est donc monochrome. Les 5 couleurs disponibles sont le gris, noir, bleu, rouge, et le vert.

Les couleurs s’obtiennent en plusieurs étapes :

  • Nous préparons la couleur, en mélangeant les pigments nécessaires pour obtenir la couleur voulue avec des produits fixant dans de l’eau tiède.
  • Vos pièces sont trempées dans le bain de teinture durant plusieurs minutes, afin que l'alumide soit suffisamment imprégné par la couleur.
  • Votre objet est ensuite nettoyé, et préparé pour l’expédition.

Pour pouvoir être teints et/ou polis vos pièces doivent pouvoir entrer dans les bains de teinture et les cuves de polissage. Elles doivent donc respecter les dimensions maximales correspondantes.

Guides de modélisation

Résolution d'impression

Résolution 150 µm

Nos imprimantes 3D EOS P395 nous permettent d’imprimer vos pièces en alumide avec une précision de couche de 150 µm, soit 0.15 mm.

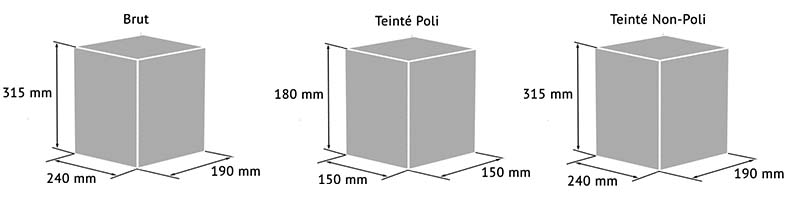

Dimensions pour vos impressions en alumide

 Taille maximum  190 mm x 240 mm x 315 mm (7.48 in x 9.45 in x 12.40 in)
 Taille maximum teinté  190 mm x 240 mm x 315 mm (7.48 in x 9.45 in x 12.40 in)
 Taille maximum poli  180 mm x 150 mm x 150 mm (7.08 in x 5.91 in x 5.91 in)

Alumide Tailles.jpg

Les dimensions maximales de vos modèles sont limitées par les dimensions des bacs de nos imprimantes 3D ainsi que des bacs de teinture et de polissage. Vos designs doivent donc respecter les mesures maximales indiquées ci-dessus afin de pouvoir être imprimés en alumide.

Pour pouvoir être imprimé, les dimensions de votre objet doivent au moins correspondre à l’épaisseur minimale propre à l’alumide (détaillé plus bas).


Épaisseurs minimales et géométrie de vos impressions 3D

Epaisseur minimale 1.5 mm
Epaisseur minimale pour les zones subissant une contrainte importante 2 mm

alumide thickness

Les parois de votre objet doivent être suffisamment épaisses pour supporter le procédé d’impression sans casser. Nous vous recommandons de concevoir votre modèle en respectant l’épaisseur minimale qui est propre à l’alumide. Si les parois de votre design sont plus fines que cette épaisseur, il est préférable de modifier votre design afin de les épaissir ou d’ajouter des supports sur les parties les plus fragiles.

Avec une épaisseur de 1.5 mm, vos parois resteront fragiles. Nous vous conseillons de respecter une épaisseur minimum de 2 mm pour les zones les plus sollicitées.

Sculpteo propose un outil de contrôle de solidité directement en ligne. Cela vous permet de connaître les zones de fragilités de votre design, et de voir quelles parties doivent être renforcées en vue de l’impression 3D. Pour y accéder, il vous suffit de transférer votre fichier 3D et de cliquer sur "Vérification" après avoir sélectionné le matériau de votre choix.

Ne pas oublier

Notre outil de contrôle de solidité ne permet néanmoins pas de détecter les aberrations physiques : pièces flottantes, porte-à-faux, pièce supportant un poids trop important par rapport à son épaisseur, etc. Une vigilance particulière doit donc être accordée à la géométrie de votre design et les parties les plus sollicitées doivent être épaissies.



Embossage et gravure

Taille minimale des détails 1 mm
Taille minimale des textes 1 mm
Ratio longueur/profondeur minimum 1/1

alumide details

La finesse des détails dépend de la résolution de notre imprimante 3D, mais aussi de la solidité des zones détaillées lors du nettoyage après impression. En effet, il peut être difficile voire impossible d’extraire de la poudre non fusionnée des gravures trop fines : votre gravure ne serait donc pas visible. Nous vous invitons donc à respecter les tailles minimales indiquées ci-dessus pour vos détails et vos textes. Pour assurer un meilleur dépoudrage, et donc une meilleure visibilité, la largeur de vos détails doit être au moins aussi importante que leur profondeur.


Inclusion de volumes et articulations

Inclusion de volumes possible ? Oui
Articulation possible ? Oui

PA details

L’alumide permet d’imprimer des designs complexes. Ce matériau convient donc bien pour imprimer un objet contenant des inclusions de volumes ou des articulations.


Jeu et espacement

Espacement minimum entre parois fixes 0.5 mm
Jeu fonctionnel minimum 0.5 mm

alumide details

L’impression 3D requiert qu’un espace de jeu suffisamment important soit laissé afin de nettoyer le mélange de poudre de polyamide et d’aluminium présent entre deux surfaces. Cela permet d’éviter que ces parois ne restent soudées l’une à l’autre. L’espacement minimum est nécessaire pour les parties qui seront articulées, mais l’est également pour l’espacement entre les parois fixes. Il est donc important de prévoir un espace supérieur à 0.5 mm entre chacune de vos surfaces.

Cet espace doit être d'autant plus important que votre pièce est grande. En effet, plus votre pièce est massive, plus les zones chauffées par le laser sont importantes : la poudre présente au niveau du jeu risque d'être soudée par propagation de la chaleur et donc impossible à extraire lors du dépoudrage.

Assemblage de pièces

Possibilité d'assembler vos pièces ? Oui
Espace minimum pour l'assemblage 0.5 mm

Alumide details

L’alumide permet très bien d’assembler des pièces entre elles. Pour cela il faut prévoir un espace minimum de 0.5 mm entre chacun des points de contact d’un élément avec un autre. Si vous souhaitez un assemblage plus large, qui soit plus facile à assembler/ désassembler, il est préférable de concevoir un espace plus important.


Evider votre objet

Possibilité d'évider vos pièces ? Oui

alumide details

Evider vos pièces en alumide vous permet de les rendre plus légères, et de réduire le prix d’impression. Il est possible d’évider votre objet directement sur notre site. Pour cela, il suffit de télécharger votre fichier 3D puis de cliquer sur l’onglet “Optimiser” afin d’activer la fonctionnalité “Evider” après avoir sélectionné le matériau de votre choix.

Il est important de prévoir au moins deux trous afin d’extraire la poudre non fusionnée, et les placer à des endroits stratégiques pour l’évidement. Les dimensions minimales de ces trous sont calculées automatiquement sur notre site


Plusieurs objets dans un même fichier 3D

Possible d'avoir plusieurs objets dans un même fichier ? Non

silver multishell

Il n’est pas possible d’imprimer plusieurs objets dans un même fichier 3D en alumide.

Données techniques

Propriété du matériau Conditions Unité Valeur
Masse volumique de pièces frittées EOS-Method g/cm3 1.35 ± 0.05
Module de Young DIN EN ISO 527 N/mm2 3600 ± 150
Limite élastique DIN EN ISO 527 N/mm2 45 ± 3
Elongation à la rupture DIN EN ISO 527 % 3 ± 0.5
Température de fusion DIN 53736 °C min. 172 / max. 180

Pour plus d'informations, sur les propriétés du matériau alumide, nous vous invitons à consulter sa fiche technique.


×
