Laiton imprimé en 3D

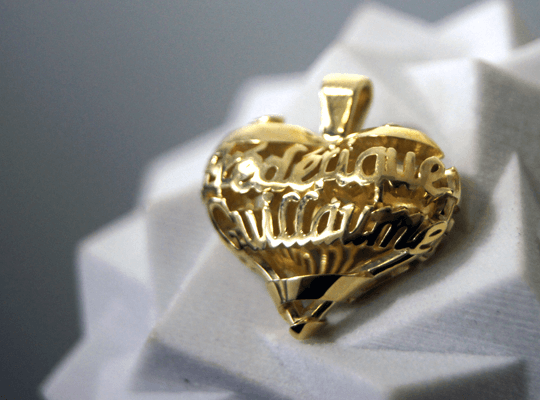

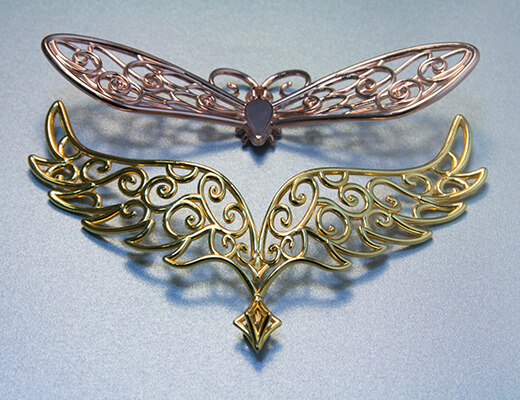

Example of Brass printing 3D printing brass 3D printing brass Example of Brass Printing Dassaut's heart: 3D printing masscustomisation With brass, large size

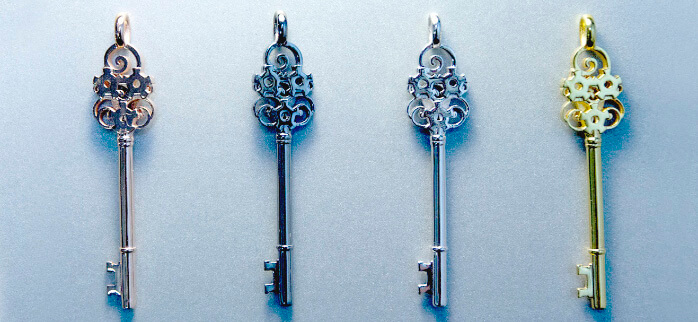

3D printing brass 3D printing brass 3D printing brass Dassaut's heart: 3D printing masscustomisation With brass, small size

Brut
Poli miroir
Placage Rose Gold
Placage Or
Placage rhodium blanc
Placage rhodium noir


Sommaire

Sur cette page, vous trouverez de nombreuses informations, astuces et conseils pour réussir votre impression 3D en laiton. Après avoir lu cette page, vous connaîtrez :

Informations générales sur le matériau

Le matériau laiton

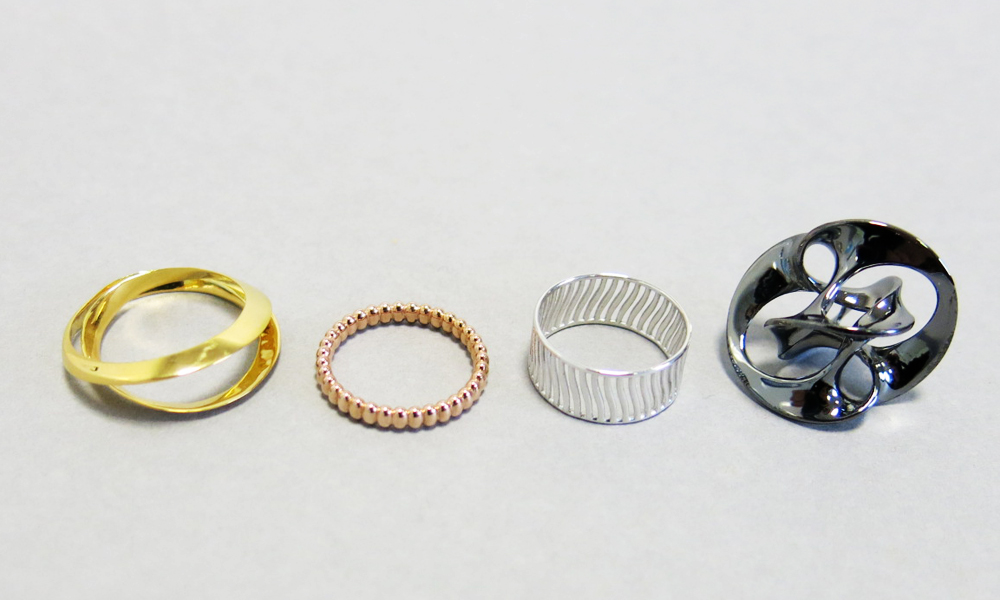

IMG_9328 copy.jpg

Le laiton que nous utilisons est composé à 80% de cuivre, 15% de zinc et 5% étain. Il peut être brut, poli miroir ou poli miroir et plaqué. C’est un matériau solide mais relativement sensible à l’usure qui réagit avec l'air lorsqu'il n'est pas recouvert d'un autre métal. La qualité d’un objet imprimé en 3D en laiton est comparable à celle d’un bijou que vous pourriez acheter chez un bijoutier.

Prix et délais d'impression

Votre prix d’impression est calculé automatiquement au moment de la mise en ligne de votre fichier 3D sur notre site. Il est calculé de façon interactive. Vous pouvez donc visualiser son évolution en direct au fur et à mesure des modifications que vous apportez à votre fichier 3D. Pour obtenir le prix de votre modèle en quelques clics, il vous suffit donc de vous connecter et de transférer votre fichier 3D.

Le délai d'impression est de l'ordre de 7 à 9 jours ouvrés pour le laiton.  L’option de placage peut allonger les délais de vos commandes de 2 jours environ.  L'impression peut parfois prendre plus de temps, selon la charge des imprimantes 3D de notre usine. Le délai définitif est indiqué sur notre site au moment où vous passez votre commande.

Le délai de livraison s’ajoute au délai d’impression et dépend de l’option de livraison que vous choisissez.

Technique d’impression


laiton process

Pour réaliser vos objets en laiton, nous imprimons d’abord le modèle en cire sur nos imprimantes 3D, et nous le coulons ensuite en laiton par un procédé de fonte à cire perdue. Nous procédons donc en plusieurs étapes :

  • Transfert de votre fichier vers l'imprimante 3D
  • Vous créez votre fichier 3D sur un logiciel dédié à la modélisation 3D et transférez votre modèle sur notre site. Nous générons automatiquement des supports pour maintenir votre objet lors de son impression en cire.

  • Impression 3D de l'objet en cire
  • Le modèle est imprimé en 3D en cire sur nos imprimantes 3D ProJet3500 CPX HD. Le matériau est solidifié grâce à un procédé de Multi Jet Printing : de petites couches de cire liquide sont déposées sur un plateau et solidifiées au fur et à mesure. Ce procédé nous permet d’obtenir des pièces de haute précision.

  • Préparation pour la fonderie
  • Une fois l’impression de votre objet en cire terminée, nous la préparons pour la fonderie. L’objet imprimé en 3D en cire est recouvert d’une fine couche de plâtre qui, en se solidifiant, forme un moule autour de l’objet en cire.

  • Fonderie
  • Le moule est alors chauffé afin d’éliminer la cire, et de l'alliage de laiton fondu est versé dans le moule pour prendre la forme du modèle.

  • Extraction et post-traitement
  • Une fois le laiton refroidi et durci, le moule est cassé et l’objet est prélevé manuellement, pour le débarrasser de ses imperfections.

Utilisations et entretien

Notre matériau laiton est prévu pour des contacts répétés avec la peau. Le laiton que nous imprimons en 3D est donc particulièrement adapté pour la fabrication de bijoux.

Le laiton s'oxyde facilement. Afin de préserver vos pièces, nous vous recommandons de les conserver séparément de vos autres bijoux, et de les entretenir en les nettoyant à l'aide d'un chiffon microfibre légèrement imbibé d'eau savonneuse.

Finitions

Nous proposons plusieurs finitions différentes pour les surfaces extérieures de votre objet en laiton:

  • Brut: votre modèle est juste nettoyé à la sableuse après impression. Ce procédé consiste à nettoyer votre objet en projetant des billes de silice ou de verre sous pression. Ceci permet d’éliminer les impuretés qui seraient restées accrochées à sa surface. Le sablage donne au laiton a un aspect brut et légèrement rugueux.
  • Poli miroir: poli à l'aide d'un procédé mécanique, votre modèle obtient une surface extrêmement brillante et parfaitement lisse, semblable à un miroir. Cette finition ne convient néanmoins pas à tous les modèles car, s’agissant d’une méthode de polissage par soustraction, les détails les plus fins risquent d’être polis, voire disparaître. Les zones les plus encaissées ne peuvent pas être polies.
  • Placage rhodium blanc: La technique d'électro placage est utilisé pour le placage de vos modèles en laiton. Durant l’électro placage l’objet imprimé en 3D est couvert d’une très fine couche de rhodium blanc. Il s’agit d’un métal précieux. Le rhodium blanc est similaire à l’or blanc et est utilisé pour protéger vos objets en laiton de l’oxydation.
  • Placage rhodium noir: Comme pour le placage avec le rhodium blanc, l’électro placage est utilisé. L’objet imprimé en 3D est donc couvert d’une fine couche de rhodium noir. Le rhodium noir est un matériau précieux, donnant à vos pièces un fini gris foncé. Il est recommandé d’utiliser du rhodium noir pour plaquer vos objets en laiton afin de les protéger de l’oxydation.
  • Placage or: Durant la procédure, une fine couche d’or est appliquée sur la surface de vos objets imprimés en laiton. Comme expliqué dans les précédentes options de placage, ce procédé protège le laiton de l’oxydation. En plus, il donne à vos objets en laiton une surface brillante et élégante, parfaite pour les bijoux ou autres décorations.
  • Placage rose gold:  Lorsque vous plaquez vos objets en laiton avec le placage rose gold, une fine couche de d’or rosé est appliqué sur votre modèle en laiton. Cette option protège la surface de vos objets imprimés en 3D de l’oxydation, et donne à vos objets imprimés en 3D un fini rose gold, parfaitement adapté à la création de bijoux.
Pour plus de finitions, veuillez contacter notre service commercial  à l'adresse sales[at]sculpteo.com

Guides de modélisation

Résolution d'impression

Résolution 25µm

Nos imprimantes 3D Projet 3500 CPX HD nous permet d’imprimer en haute définition avec une précision de couche de 0.025 mm.

Par conséquent, il est préférable que la création et l’exportation de votre fichier se fassent dans la meilleure définition possible, afin que les triangles présents dans la modélisation ne soient pas visibles à l’impression. Votre fichier 3D ne doit néanmoins pas dépasser 50 Mo.

Dimensions pour vos impressions en laiton

Taille maximum 69 x 89 x 40 mm
Taille minimum 2.4 x 2.4 x 0.6 mm

laiton taille impression 3d

Les dimensions maximales de vos modèles sont limitées par les dimensions des bacs de nos imprimantes 3D, mais aussi par le procédé de fonte à cire perdue. Vos designs doivent donc respecter les mesures maximales afin de pouvoir être imprimés en laiton.

Votre modèle doit également être plus grand que nos dimensions minimales. Cela permet de garantir une impression 3D qui respecte les détails de votre design.

Épaisseurs minimales et géométries de vos impressions 3D

Epaisseur minimale pour des parois 0.8mm
Epaisseur minimale pour les éléments filaires 1 mm
Epaisseur minimale pour les zones subissant une contrainte importante 1 mm

laiton épaisseur

Pour vos objets imprimés en 3D et plaqués, l'épaisseur de la paroi doit être de 0.8mm. En fil, elle doit être de 1.20mm.

Les parois de votre objet doivent être suffisamment épaisses pour supporter le procédé de moulage sans casser. Nous vous recommandons donc de concevoir votre modèle en respectant l’épaisseur minimale qui est propre au laiton. Si les parois de votre design sont plus fines, il est préférable de modifier votre design afin de rendre ses parois plus épaisses, ou bien de choisir un matériau qui admet des designs plus fins.

Gardez à l’esprit que si votre modèle est fragile à cause de sa géométrie, il aura besoin d’une structure pour le soutenir durant tout le procédé de finition. Aussi, essayez d’éviter les côtés trop tranchants. Le polissage va les arrondir et le rendu final risque d’être différent de ce que vou espériez.

Pour les designs en tige, ou bien les zones subissant une contrainte particulière, des précautions doivent être prises quant à l’épaisseur d’impression. En effet, ce type de design risque d’être cassé lors du nettoyage post-impression, ou tordu lors de l’utilisation de l’objet. Nous vous conseillons donc de prévoir une épaisseur supérieure pour ces modèles.

A savoir

Le laiton est un métal relativement malléable. Les surfaces et éléments fins peuvent donc se déformer lors de l'utilisation de l'objet. Pour limiter la déformation, nous vous conseillons d'épaissir ces éléments.



Sculpteo propose un outil de contrôle de solidité directement en ligne. Cela vous permet de connaître les zones de fragilités de votre design, et de voir quelles parties doivent être renforcées en vue de l’impression 3D. Pour y accéder, il vous suffit de transférer votre fichier 3D et de cliquer sur "Vérification" après avoir sélectionné le matériau de votre choix.

Ne pas oublier

Il est important de noter que notre outil de contrôle de solidité ne permet pas de détecter les aberrations physiques : pièces flottantes, porte-à-faux, pièce supportant un poids trop important par rapport à son épaisseur, etc. Une vigilance particulière doit donc être accordée à la géométrie de votre design et les parties les plus sollicitées doivent être épaissies.


Embossage et gravure

Taille minimale des détails 0.4 mm
Largeur et hauteur minimales pour un texte lisible largeur : 0.5mm
hauteur : 1.5mm
Ratio longueur/profondeur minimum 1/1

laiton détails

Pour vos objets plaqués imprimés en 3D, les détails gravés ou en relief doivent être au minimum de 0.3mm pour un matériau brut et 0.35mm pour un matériau poli. Le ratio profondeur/largeur doit être de 1:1. Si la profondeur du modèle est plus importante que la largeur, alors il y aura un problème au moment du moulage.

La finesse des détails dépend de la résolution de notre imprimante 3D, mais aussi de la solidité des zones détaillées lors du moulage. Nous vous invitons donc à respecter les tailles minimales indiquées ci-dessus pour vos détails et vos textes. Pour assurer un meilleure visibilité, la largeur de vos détails doit être au moins aussi importante que leur profondeur.

Inclusion de volumes et articulation

Inclusion de volumes possible ? Non
Articulation possible ? Non

laiton interloked parts

Les modèles en laiton devant d’abord être imprimés en cire puis moulés, le design doit permettre au liquide moulant de recouvrir entièrement l’objet. Cette technique ne permet donc pas d’inclure des volumes dans d’autres volumes ou d’imprimer des pièces articulées.

Espacement minimum entre parois

Espacement minimum entre parois fixes 0.3 mm

laiton space

Le jeu fonctionnel est l’espace entre les pièces ou parois. Les produits sont imprimés avec de la résine, et ensuite, un moule en plâtre liquide est déposé autour d’eux. Si l’espace entre ces objets est petit, le moule pourrait ne pas couler complètement autour de la pièce. Même en y parvenant, la paroi serait trop fine et pourrait finalement casser quand le métal sera coulé. Ces deux possibilités peuvent endommager vos objets. Pour s’assurer du bon déroulé de la création de votre objet, créez un espace plus important que le minimum recommandé. S’il est trop petit, faites un trou plus important ou envisagez de lier ces éléments, si leur indépendance n’est pas nécessaire.

Assemblage de pièces

Possibilité d'assembler vos pièces ? Non

laiton assembly

Le matériau laiton n'est pas adapté à l'assemblage de pièces.

Evider votre objet

Possibilité d'évider vos pièces ? Non

laiton hollowing

La production de votre pièce en laiton se faisant par procédé de fonte à cire perdue, il n’est pas possible d’évider votre pièce pour une impression en laiton.

Plusieurs objets dans un même fichier

Possible d'avoir plusieurs objets dans un même fichier ? Non

laiton multishell

Il n'est pas possible d’imprimer plusieurs objets séparés dans un même fichier pour les impressions 3D en laiton.

Objets multiples et groupes d’objets

Il n’est pas possible d’imprimer un fichier 3D contenant plusieurs objets, c’est pourquoi nous n’acceptons pas les fichiers en grappes, avec différents objets. Si vous souhaitez commander plusieurs pièces identiques, vous pouvez sélectionner le nombres de pièces que vous souhaitez durant la commande. Plus vous commandez de pièces, moins le prix des pièces est élevé.

Vous pouvez également utiliser nos outils en ligne et découvrir nos astuces pour réduire le coût de votre impression 3D

Pour obtenir plus d’informations sur notre service de fabrication additive de métal, vous pouvez contacter notre service client.

Grappe Material no.jpg

Données techniques

Composition de notre matériau laiton Cuivre : 80%
Zinc : 15%
Étain : 5%

×
