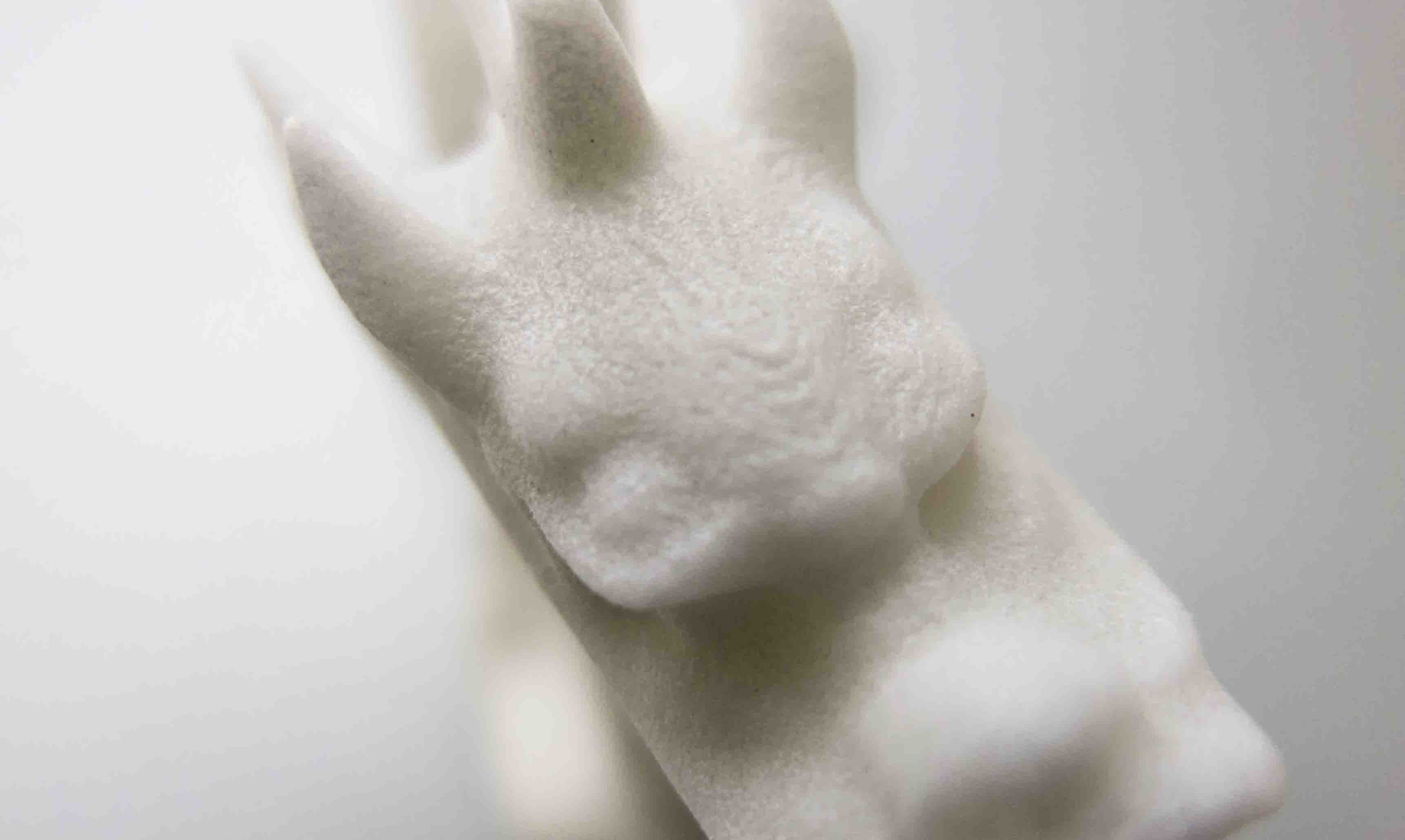

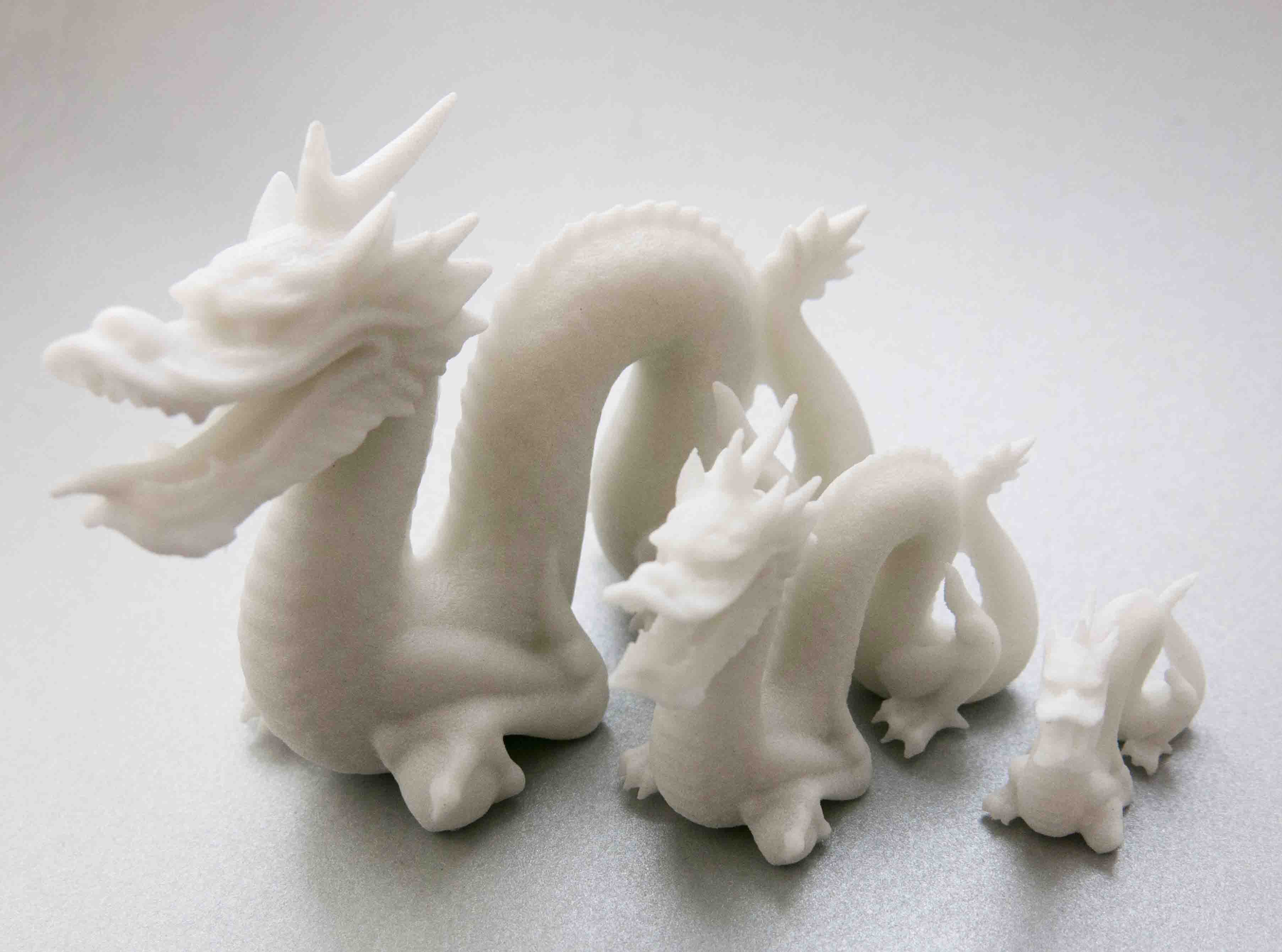

NylonGF Dragon detail Des NylonGF Brain NylonGF
NylonGF Dragon Small detail small Des NylonGF small Brain NylonGF

Blanc



Sommaire

Sur cette page, vous trouverez de nombreuses informations, astuces et conseils pour réussir votre impression 3D en nylon chargé verre. Après avoir lu cette page, vous connaîtrez :

Informations générales sur le matériau

Nylon chargé verre



Les objets imprimés en 3D avec le nylon chargé verre sont fabriqués à partir d'un mélange de poudre de polyamide et de billes de verre. La surface du matériau est blanche et légèrement granuleuse. Le nylon chargé verre est plus durable et plus résistant que le polyamide 12. Le matériau permet une très grande liberté dans vos designs (formes complexes et imbriquées). Le Nylon chargé verre est un excellent matériau pour les pièces techniques qui nécessitent de la résistance et une capacité à tenir les efforts appliqués. La surface du matériau n'est pas aussi détaillées que celle du Polyamide mais elle convient parfaitement pour des pièces mécaniques.

Prix et délais d'impression

Votre prix d'impression est calculé automatiquement au moment de la mise en ligne de votre fichier 3D sur notre site. Il est calculé de façon interactive. Vous pouvez donc visualiser son évolution en direct au fur et à mesure des modifications que vous apportez à votre fichier 3D. Pour obtenir le prix de votre modèle en quelques clics, il vous suffit donc de vous connecter et de transférer votre fichier 3D.

Le délai d'impression est de l'ordre de 5 à 12 jours ouvrés pour le nylon chargé verre. Un délai supplémentaire de 24h à 48h est nécessaire suivant la finition que vous choisissez. L'impression peut parfois prendre plus de temps, selon la charge des imprimantes 3D de notre usine et la dimension de vos pièces. Le délai définitif est indiqué sur notre site au moment où vous passez votre commande.

Le délai de livraison s'ajoute au délai d'impression et dépend de l'option de livraison que vous choisissez.

Technique d'impression

L'impression 3D en nylon chargé verre est réalisée selon la technique de frittage sélectif par laser. Nous procédons en plusieurs étapes afin de produire votre objet :

  • Transfert de votre fichier vers l'imprimante 3D
  • Vous créez votre fichier 3D sur un logiciel dédié à la modélisation 3D et transférez votre modèle sur notre site.Votre modèle 3D est ensuite transmis à une de nos imprimantes 3D EOS P395.

  • Impression de l'objet en 3D
  • L'impression se fait couche par couche par frittage de poudre. Un rouleau balaie le bac d'impression pour déposer une fine couche de poudre de polyamide contenant des particules de verre. Puis le laser de notre imprimante 3D soude les grains de poudre qui vont former votre objet en les chauffant sans mener jusqu'à la fusion. Le processus est répété jusqu'à l'obtention d'un bloc de poudre, au sein duquel se trouve votre objet.

  • Extraction de l'objet du bac d'impression
  • L'objet imprimé est ensuite extrait manuellement du bloc de poudre. En effet, une fois l'impression terminée, votre pièce est recouverte par la poudre qui n'a pas été chauffée. Une partie de cette poudre peut être réutilisée pour d'autres impressions.

  • Nettoyage et sablage
  • Votre pièce est ensuite brossée précautionneusement afin d'enlever la majeure partie de la poudre qui l'entoure. Les résidus de poudre sont ensuite nettoyés par sablage.

Utilisations et entretien

Le nylon chargé verre est un matériau d'impression 3D performant qui permet de créer des modèles complexes et résistants. Il est particulièrement durable et résistant, ce qui en fait un matériau très adapté aux pièces techniques. Le nylon chargé de verre est utilisé dans de nombreux secteur de l'industrie comme l'automobile. Il peut être utilisé à proximité du moteur et pour des pièces qui nécessitent des efforts constants.

Des modèles complexes ou imbriqués peuvent être réalisés grâce au nylon chargé verre. Cependant, la résolution d'impression étant limité à 100 µm, les détails les plus fins peuvent ne pas être imprimés correctement. En effet, le nylon chargé verre est un matériau d'ingénierie utilisé pour créer des pièces mécaniques qui requièrent une bonne rigidité, une résistance à la chaleur et à l'usure.

La surface du nylon chargé verre est très résistante à l'abrasion et aux hydrocarbures, c'est pourquoi le  nylon chargé verre est destiné à être utilisé dans de nombreuses conditions.

Il est principalement utilisé pour des pièces qui subissent des frottements intensifs, des protections rigides ou des pièces nécessitant une résistance à des conditions thermiques particulières (comme les pièces moteurs dans les voitures).

Finitions

Il existe plusieurs finitions possibles pour vos objet en nylon chargé verre.

Finitions possible:

  • Brut: la surface est uniquement sablée, mais n’est pas polie. Elle reste donc plus rugueuse. C’est l’option la plus économique.
  • Poli : votre objet est poli par polissoir mécanique. Cela signifie qu’il est déposé dans une cuve vibrante, au milieu d’éléments abrasifs. Les mouvements de la vibration créent un frottement entre votre pièce et ces éléments, ce qui permet de la polir.

Guides de modélisation

Résolution d'impression

Résolution 100 µm

Nos imprimantes 3D EOS P395 nous permettent d’imprimer vos pièces en nylon chargé verre avec une précision de couche de 100 µm, soit 0.1 mm.

Dimensions pour vos impression en Nylon chargé verrre

 Taille maximum  190 mm x 240 mm x 315 mm (7.48 in x 9.45 in x 12.40 in)
 Taille maximum poli  180 mm x 150 mm x 150 mm (7.08 in x 5.91 in x 5.91 in)


Alumide Sizes.jpg

Les dimensions maximales de vos modèles sont limitées par les dimensions des bacs de nos imprimantes 3D ainsi que des bacs de polissage. Vos designs doivent donc respecter les mesures maximales indiquées ci-dessus afin de pouvoir être imprimés en nylon chargé verre.

Pour pouvoir être imprimé, les dimensions de votre objet doivent au moins correspondre à l’épaisseur minimale propre au nylon chargé verre (détaillé plus bas).


Epaisseurs minimales et géométries pour vos impressions 3D

Epaisseur minimale 1.5 mm
Épaisseur minimale pour les zones subissant une contrainte importante 2 mm

alumide thickness

Les parois de votre objet doivent être suffisamment épaisses pour supporter le procédé d’impression sans casser. Nous vous recommandons de concevoir votre modèle en respectant l’épaisseur minimale qui est propre au nylon chargé verre. Si les parois de votre design sont plus fines que cette épaisseur, il est préférable de modifier votre design afin de les épaissir ou d’ajouter des supports sur les parties les plus fragiles.

Avec une épaisseur de 1.5 mm, vos parois resteront fragiles. Nous vous conseillons de respecter une épaisseur minimum de 2 mm pour les zones les plus sollicitées.

Sculpteo propose un outil de contrôle de solidité directement en ligne. Cela vous permet de connaître les zones de fragilités de votre design, et de voir quelles parties doivent être renforcées en vue de l’impression 3D. Pour y accéder, il vous suffit de transférer votre fichier 3D et de cliquer sur "Vérification" après avoir sélectionné le matériau de votre choix.

Ne pas oublier

Notre outil de contrôle de solidité ne permet néanmoins pas de détecter les aberrations physiques : pièces flottantes, porte-à-faux, pièce supportant un poids trop important par rapport à son épaisseur, etc. Une vigilance particulière doit donc être accordée à la géométrie de votre design et les parties les plus sollicitées doivent être épaissies.



Embossage et gravure


Taille minimale des détails 1 mm
Taille minimale des textes  1 mm
Ratio longueur/profondeur minimum 1/1


alumide details

La finesse des détails dépend de la résolution de notre imprimante 3D, mais aussi de la solidité des zones détaillées lors du nettoyage après impression. En effet, il peut être difficile voire impossible d’extraire de la poudre non fusionnée des gravures trop fines : votre gravure ne serait donc pas visible. Nous vous invitons donc à respecter les tailles minimales indiquées ci-dessus pour vos détails et vos textes. Pour assurer un meilleur dépoudrage, et donc une meilleure visibilité, la largeur de vos détails doit être au moins aussi importante que leur profondeur.

Inclusion de volumes et articulations

Inclusion de volumes possible ? Oui
Articulations possibles ? Oui

PA details

Notre Nylon chargé verre est un matériau pour imprimer des pièces complexes. Un exemple de designs complexe est l'inclusion d'un volume dans un autre, ou comportant des articulations. Nos imprimantes sont capable d'imprimer des objets imbriqués ou avec des articulations sans supports à retirer.

Jeu et espacement

Espacement minimum entre parois fixes 0,5 mm
Jeu fonctionnel minimum 0,5 mm

alumide details

L’impression 3D requiert qu’un espace de jeu suffisamment important soit laissé afin de nettoyer le mélange de poudre de polyamide et d’aluminium présent entre deux surfaces. Cela permet d’éviter que ces parois ne restent soudées l’une à l’autre. L’espacement minimum est nécessaire pour les parties qui seront articulées, mais l’est également pour l’espacement entre les parois fixes. Il est donc important de prévoir un espace supérieur à 0.5 mm entre chacune de vos surfaces.

Cet espace doit être d'autant plus important que votre pièce est grande. En effet, plus votre pièce est massive, plus les zones chauffées par le laser sont importantes : la poudre présente au niveau du jeu risque d'être soudée par propagation de la chaleur et donc impossible à extraire lors du dépoudrage.

Assemblage de pièces

Possibilité d'assembler vos pièces ? Oui
Espace minimum pour l'assemblage 0,5 mm

Alumide details

Les objets imprimés en nylon chargé verre peuvent être assemblés dès qu'une épaisseur minimale de 0.5mm entre les deux parties de l'objet est respectée.


Evider vos objets

Possibilité d'évider vos objets ?  oui

alumide details

Evider vos pièces en Nylon chargé verre vous permet de les rendre plus légères, et de réduire le prix d’impression. Il est possible d’évider votre objet directement sur notre site. Pour cela, il suffit de télécharger votre fichier 3D puis de cliquer sur l’onglet “Optimiser” afin d’activer la fonctionnalité “Evider” après avoir sélectionné le matériau de votre choix.

Il est important de prévoir au moins deux trous afin d’extraire la poudre non fusionnée, et les placer à des endroits stratégiques pour l’évidement. Les dimensions minimales de ces trous sont calculées automatiquement sur notre site


Plusieurs objets dans un même fichier 3D

Possibilité d'avoir plusieurs objets dans un même fichier 3D Non

silver multishell

Il n’est pas possible d’imprimer plusieurs objets dans un même fichier 3D en nylon chargé verre.

Données techniques

Propriétés du matériau Conditions Unité Valeur
Masse volumique de pièces frittées EOS-Method kg/m3 1220
Module de Young DIN EN ISO 527 MPa 3200
Limite élastique DIN EN ISO 527 MPa 51
Elongation à la rupture DIN EN ISO 527 %
Température de fusion DIN 11357 °C 176

Pour plus d'informations sur les données techniques du nylon chargé de verre, consultez la fiche technique du nylon chargé verre.
