Sur cette page, vous trouverez de nombreuses informations, astuces et conseils pour réussir votre impression 3D en matériau PEBA 2301. Après avoir lu cette page vous connaîtrez :

Informations générales sur le matériau

Notre matériau PEBA  2301

Notre PEBA 2301 (Polyéther block amide) est créé à partir d’une fine poudre. Le matériau est aussi bien flexible et caoutchouteux que résistant. Le PEBA 2301 est adapté pour les pièces fonctionnelles et flexibles en plastique, destinées au prototypage ou à la conception de produits finis. La surface du PEBA 2301 est similaire à du caoutchouc et peut résister aux contraintes et à la fatigue mécanique.

Le matériau est aussi bien flexible que solide, contrairement à certains autres matériaux proposés par Sculpteo. Le PEBA 2301 est destiné aussi bien aux professionnels expérimentés qu’aux designers débutants du fait de sa haute précision et de son faible coût.

Non poli, ce matériau est blanc, granuleux et légèrement poreux.

Prix et délais d’impression

Votre prix d’impression est calculé automatiquement au moment de la mise en ligne de votre fichier 3D sur notre site. Il est calculé de façon interactive. Quand vous modifiez votre objet (changement de taille, utilisation du contrôle de séries ou de l’outil d'évidement,etc...) vous remarquez que le prix change automatiquement. La fixation des prix s’appuie sur différents facteurs, incluant: le volume total, les dimensions de l’objet, le niveau de remplissage du bac d’impression - pour en nommer quelques-uns.

Votre objet sera prêt dans un délai estimé de 6 à 9 jours ouvrés.

Le délai de livraison s’ajoute au délai d’impression et dépend de l’option de livraison que vous choisissez.

Technique d’impression


PA process

Sculpteo utilise un procédé appelé Frittage Laser Sélectif (SLS) pour l’impression 3D en PEBA 2301. Une fois que votre modèle a été mis en ligne sur le site de Sculpteo, il passe par différentes étapes jusqu'à sa création physique sous forme d’objet.

  • Transfert de votre fichier vers l'imprimante 3D
  • Vous créez votre fichier 3D sur un logiciel de modélisation 3D puis transférez votre modèle  et passez commande sur notre site. Votre modèle 3D est ensuite pris en charge par un membre de l’équipe de Sculpteo, qui place de manière experte votre modèle dans le prochain bac d’impression disponible. L’imprimante spécifique avec laquelle il sera imprimé est principalement déterminée par les dimensions de votre objet ou de votre lot, les plus grandes impressions étant réservées aux plus grandes imprimantes. La machine que nous utilisons pour l’impression 3D en PEBA 2301 est la EOS Formiga P100.

  • Impression de l'objet en 3D
  • L’impression se fait couche par couche par frittage de poudre. Un rouleau balaie le bac d’impression pour déposer une fine couche de poudre de polyamide puis le laser de notre imprimante 3D soude les grains de poudre qui vont former votre objet en les chauffant sans mener jusqu’à la fusion. Le processus est répété à une hauteur de couche de 150 - 100 µm jusqu’à ce que votre objet soit complet. Pour imprimer en 3D du PEBA 2301, nous conservons une température plus faible pendant le procédé que pour le Polyamide (130°C au lieu de 175°C).

  • Extraction de l'objet du bac d'impression
  • L’objet imprimé est ensuite extrait manuellement du bloc de poudre. En effet, une fois l’impression terminée, votre pièce est recouverte par la poudre qui n’a pas été chauffée. Une partie de cette poudre peut être réutilisée pour d’autres impressions.

  • Nettoyage et sablage
  • Votre pièce est ensuite brossée précautionneusement afin d'enlever la majeure partie de la poudre qui l’entoure. Les résidus de poudre sont ensuite nettoyés par sablage

Utilisations et entretien

Le PEBA 2301 est un excellent matériau d’impression 3D pour les pièces totalement fonctionnelles en plastique flexible nécessitant une haute qualité. Il est durable, et son comportement face à la fatigue est semblable à celui du caoutchouc, faisant du PEBA 2301 un excellent matériau de prototypage et de séries. Par conséquent, l'objet peut être utilisé pour les bracelets, les semelles, les pinces, les poignées ou les joints.

Le matériau a une haute élasticité et forte résistance lui permettant d’être utilisé dans des domaines comme l’automobile, l’industrie de la chaussure, les équipements sportifs, médicaux…

Sa bonne résistance chimique et sa stabilité excellente à long terme font du PEBA 2301 un matériau technique de choix.

Le PEBA 2301 résiste à la chaleur jusqu’à 60°C sans aucune altération de forme. Concernant les qualités liées à l’eau, le PEBA 2301 est résistant à l’eau mais pas imperméable. De ce fait, l’objet imprimé en 3D en PEBA 2301 ne doit pas rester en contact avec l’eau pour de longues périodes de temps. Le PEBA 2301 est aussi résistant à certains produits chimiques.

Finitions

Options de finition

Notre PEBA 2301 est seulement délivré avec une finition Brute, c’est à dire sablé mais non poli. La surface reste de ce fait légèrement granuleuse, mais elle conviendra néanmoins parfaitement à la plupart des applications.

Guides de modélisation

Résolution d’impression et précision

Épaisseur de couche standard 100 - 150µm
Tolérance ± 0.3% (avec une limite de ± 0.3 mm)

Limitations de dimensions

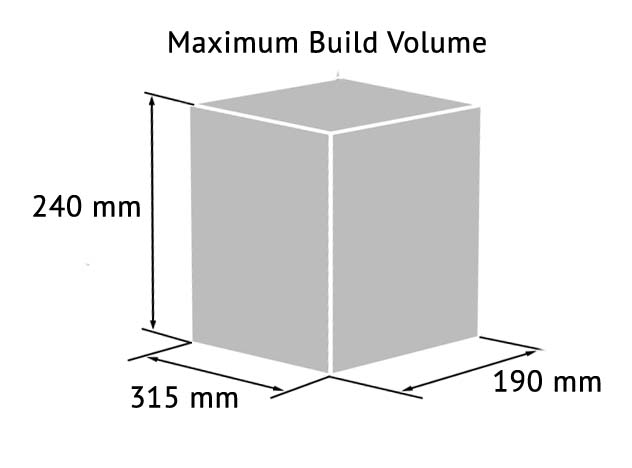

Dimensions maximales 315 x 240 X 190 mm



Les dimensions maximales de vos modèles sont limitées par les dimensions physiques de nos imprimantes 3D - aucun objet imprimé en 3D ne peut être plus large que le plateau d’impression.

Il n’y a pas de dimensions minimales pour les impressions en PEBA 2301, mais il faut garder à l’esprit que l’épaisseur minimale pour assurer la solidité de l’objet est de 1.5 mm pour les parois et structures.

Épaisseurs minimales et géométrie de vos impressions  3D

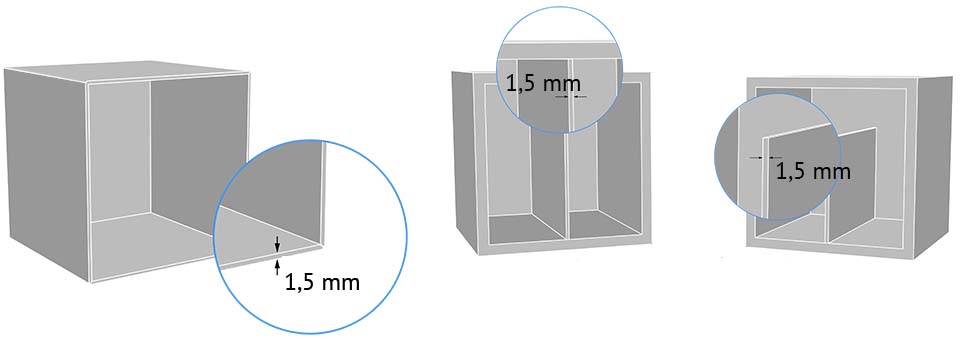

Épaisseur minimale des parois  1,5 mm

Diagram to show the minimum thicknessof your 3D print model


Astuces
Icon to show that you can ad a support structure to maintain stability

Nous vous conseillons d'ajouter des éléments de supports pour les éléments fragiles afin de limiter les portes à faux et risques de casse. Sur une figurine par exemple, vous pouvez souder les éléments fragiles au corps principal : oreilles et cils soudés au visage, col, cravate et collier soudés au buste, etc.




Bon à savoir

Le plastique peut parfois se déformer pour les surfaces longues et fines : c’est le phénomène de cintrage.



Sculpteo propose un outil de contrôle de solidité directement en ligne. Cela vous permet de connaître les zones de fragilités de votre design, et de voir quelles parties doivent être renforcées en vue de l’impression 3D. Pour y accéder, il vous suffit de transférer votre fichier 3D et de cliquer sur "Vérification" après avoir sélectionné le matériau de votre choix.

Il est aussi important de garder à l’esprit que l’objet va être imprimé en 3D dans la vie réelle. De ce fait, si une partie trop fine supporte quelque chose de trop lourd, elle risque de casser - même si cette réalisation est rendue possible par la physique spécifique à votre logiciel de modélisation 3D. Nous recommandons donc d’ajouter quelques touches d’épaississement aux parties qui risquent de subir de nombreuses contraintes, qui supportent un poids élevé.

A ne pas oublier
Icon to keep in mind that solidity check tool don't detect physical aberrations

Il est important de noter que notre outil de contrôle de solidité ne permet pas de détecter les aberrations physiques : pièces flottantes, porte-à-faux, pièce supportant un poids trop important par rapport à son épaisseur, etc. Une vigilance particulière doit donc être accordée à la géométrie de votre design et les parties les plus sollicitées doivent être épaissies.

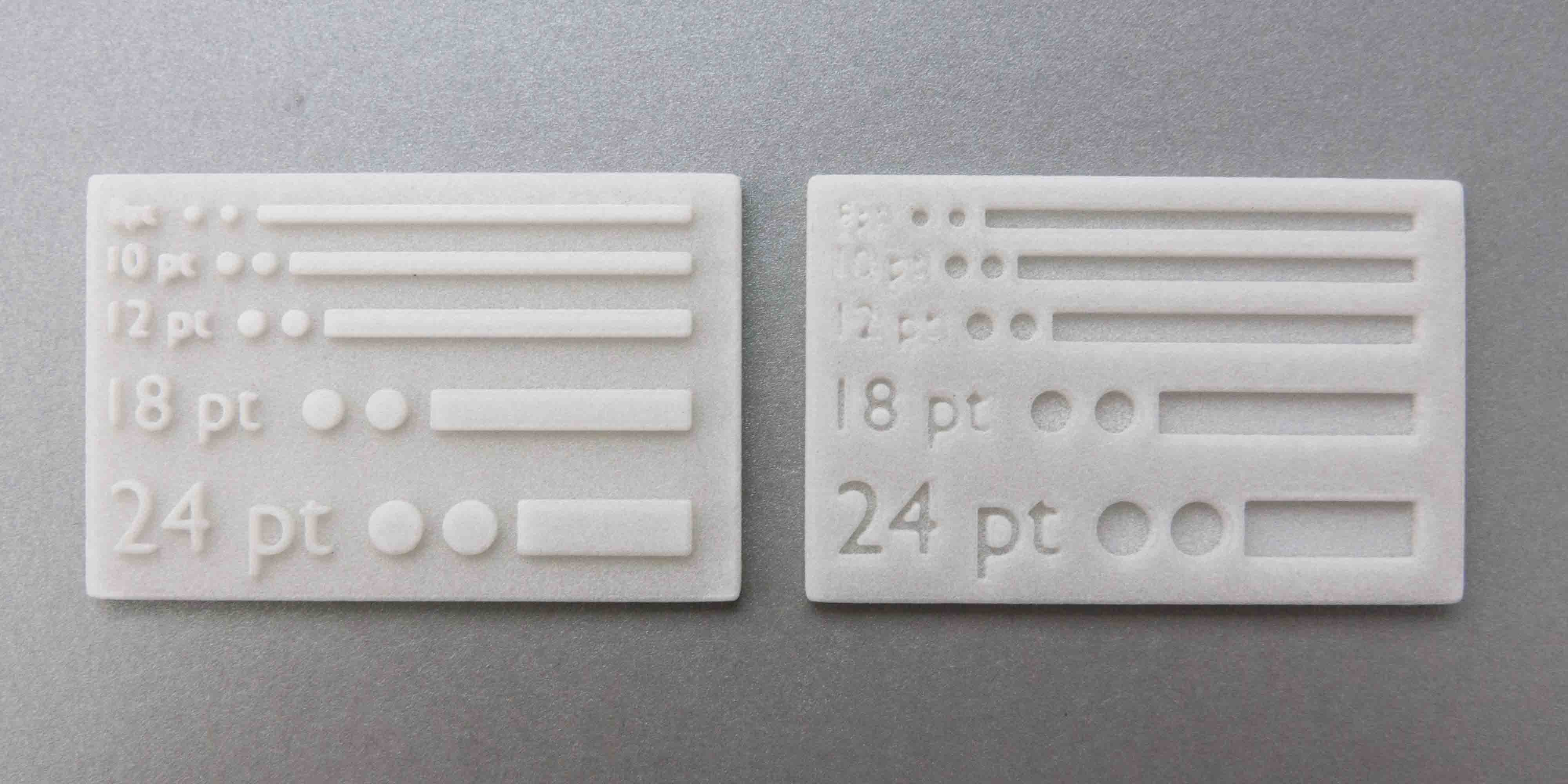

Embossage et gravure

Taille minimale des détails visibles 0.3 mm
Largeur et hauteur minimales conseillées pour les détails Embossage : 0.4 mm
Gravure : 0.5 mm
Largeur et hauteur minimales pour un texte lisible 0.5 mm
Ratio longueur/profondeur minimum 1/1

La finesse des détails dépend de la résolution de notre imprimante 3D, mais aussi de la solidité des zones détaillées lors du nettoyage après impression. Nous vous invitons donc à respecter les tailles minimales indiquées ci-dessus pour vos détails et vos textes. Pour assurer un meilleure visibilité, la largeur de vos détails doit être au moins aussi importante que leur profondeur.



Difference of embossing between two black 3d print

Inclusion de volumes et articulation

Inclusion de volumes possible ? Oui
Articulation possible ? Oui

PA details

Notre matériau PEBA 2301 vous permet d’imprimer vos designs les plus complexes. Le polyamide est donc le matériau idéal pour imprimer un objet articulé ou contenant des inclusions de volumes. Vous pouvez tout à fait imprimer des modèles du type cotte de maille, chaîne, et plus encore.

Assemblage de pièces

Possibilité d'assembler vos pièces ? Oui
Espace minimum pour l'assemblage 0.5 mm

PA details

Les pièces imprimées en PEBA 2301 peuvent être assemblées entre elles, bien que ce matériau ne soit pas recommandé pour cet usage, du fait de son élasticité. Pour cela, vous devez prévoir un espace minimum entre chacun de vos pièces à assembler. Cet espace est de 0.5 mm. Vous pouvez toujours prévoir un espace plus important si vous souhaitez que votre assemblage soit plus large, et que vos pièces soient plus mobiles.

Évider votre objet

Possibilité d'évider vos pièces ? Oui

Diagram to optimize the hollowing

Évider vos pièces en polyamide vous permet de les rendre plus légères, et de réduire le prix d’impression. Il est possible d’évider votre objet directement sur notre site. Pour cela, il vous suffit de télécharger votre fichier 3D puis de cliquer sur l’onglet “Optimiser” afin d’activer la fonctionnalité “Évider”.

Il est important de prévoir au moins deux trous afin d’extraire la poudre non fusionnée, et les placer à des endroits stratégiques pour l’évidement. Les dimensions minimales de ces trous sont calculées automatiquement sur notre site.

Plusieurs objets dans un même fichier 3D

Possible d'avoir plusieurs objets dans un même fichier ? Non

Icon to show that you can't print a 3D file containing several objects

Il n'est pas possible d'imprimer en PEBA 2301 plusieurs objets présents dans un même fichier 3D.

Données Techniques

Limite élastique
Propriété du matériau Conditions Unité Valeur
Masse volumique de pièces frittées EOS-Method g/cm3 0.950
Module de Young en X et Y DIN EN ISO 527 MPa 75
Module de Young en Z DIN EN ISO 527 MPa 75
Résistance à la traction en X et Y DIN EN ISO 527 MPa 8
Résistance à la traction en Z DIN EN ISO 527 MPa 7
Élongation à la rupture DIN EN ISO 527 % 200 ± 70
Température de fusion DIN 53736 °C 150°C
Shore A DIN 53505 - 87

Pour en apprendre plus sur le PEBA 2301, consultez le document suivant :
