Optimisez votre fichier 3D avec Sculpteo

Une fois votre fichier 3D chargé dans votre compte, Sculpteo offre une série d'outils permettant de faire évoluer votre fichier et de l'optimiser pour l'impression 3D directement en ligne. Pour chacun de vos fichier 3D, vous avez la possibilité d'évider votre modèle ou de le préparer pour l'impression d'une série à partir de 20 unités.

L'objectif de ces fonctionnalités est d'offrir aux utilisateurs de Sculpteo la possibilité de gérer la vie de leur fichier 3D directement depuis leur interface en ligne sans avoir à effectuer le moindre aller-retour dans leur logiciel de modélisation 3D. Cela permet de gagner du temps pour réaliser tout un ensemble de tâches simples sur vos modèles 3D.

Nous avons mis au point plusieurs outils particulièrement utiles pour faire chuter le prix d'une impression 3D, rendre un fichier 3D imprimable ou encore produire une pièce en petite série.


Evider

L'opion Evider vous sert à creuser vos modèles 3D de manière automatique. Pour l'utiliser, il suffit d'activer cette fonctionnalité en cliquant sur le bouton "NON" / "OUI". Nos algorithmes font le travail automatiquement. Vous devez simplement placer au minimum deux trous qui permettront d'évacuer le matériau d'impression non utilisé et présent à l'intérieur de votre objet. Pour placer un trou, il vous suffit de cliquer à l'endroit souhaité dans la visionneuse 3D. Une fois les deux trous placés successivement, cliquez simplement sur "Terminer". Cette option vous permet de réduire la quantité de matière utilisée pour imprimer en 3D votre objet et donc son prix d'impression. Pour en savoir plus, vous pouvez visionner la vidéo ci-dessous ou consulter notre article sur la fonctionnalité Evider

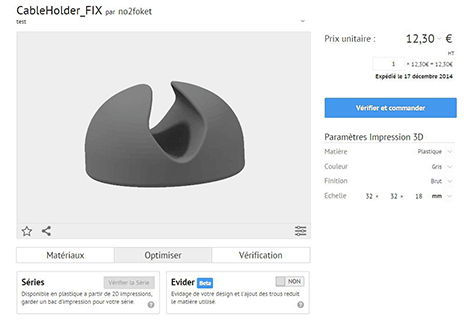

Activez l'option dans la section "Optmiser" située entre "Matériaux" et "Vérification" juste sous le visualisateur 3D.

Evider_Start_Sculpteo Evider_Active_Sculpteo

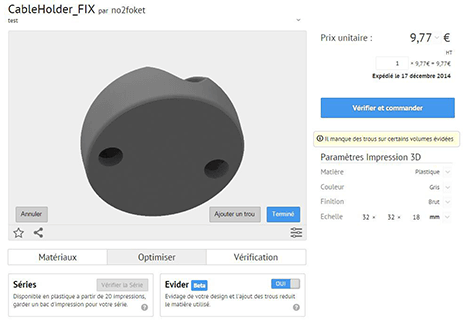

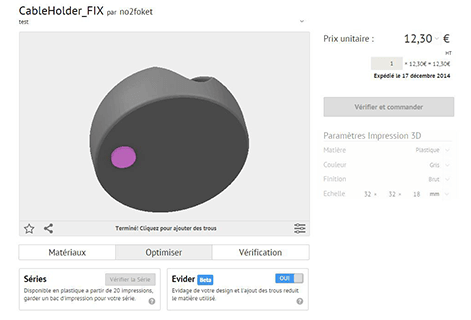

Une fois l'option activée et le modèle évidé par notre système, il vous suffit de positionner les trous et de valider en cliquant sur "Terminer".


Evider_Ajout_Trou_Sculpteo Evider_Termine_Sculpteo

Series

L'option Séries de Sculpteo a été imaginée avec la vision que l'impression 3D est aujourd'hui une véritable alternative aux techniques de production traditionnelles tels que l'injection plastique. A travers l'option Séries, nous vous offrons donc un contrôle virtuel sur nos imprimantes 3D professionnelles. Dès lors que vous souhaitez imprimer au moins 20 unités d'un même fichier 3D en plastique, l'option Séries offre:

  • Un prix adapté à la production en petite et moyenne série (de 20 à quelques milliers d'unités)
  • Un contrôle sur la résolution d'impression avec deux valeurs possibles : 100µ ou 60µ
  • Un contrôle sur le processus de finition de la pièce avec la possibilité de choisir un polissage simple.
  • Un contrôle sur l'orientation de la pièce au sein du "volume" ou "bac" d'impression dédié à l'impression 3D de la série. La sélection de l'orientation se fait de manière automatique de manière à minimiser le prix de production d'une unité. Cependant il est possible de sélectionner manuellement l'orientation de l'impression 3D. Cela peut influer sur plusieurs critères: le prix unitaire, l'aspect - en laissant plus ou moins apparaître les couches -, et les éventuelles déformations qui peuvent survenir lors de l'impression 3D. Cette fonctionnalité a d'abord été pensé pour les professionels expérimentés qui connaissent l'impact de ces paramètres sur le résultat final.

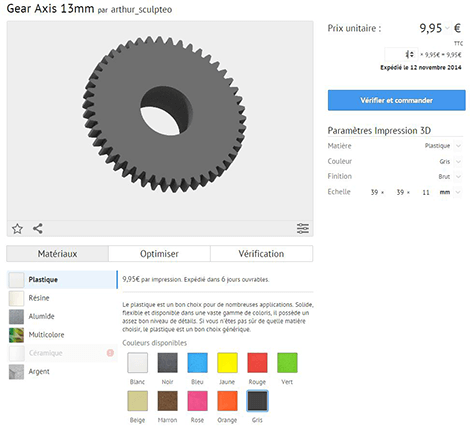

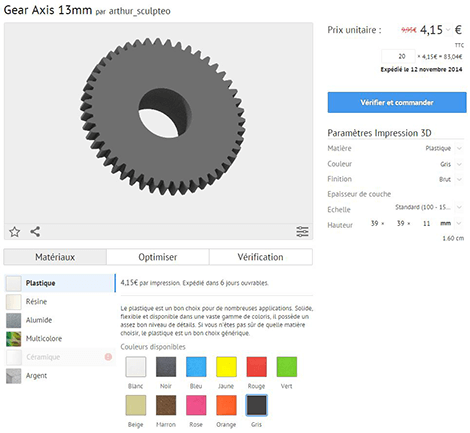

Pour utiliser l'option Séries, vous devez imprimer votre modèle 3D en au moins 20 exemplaires. La première action directe est de faire chuter le prix de l'impression 3D jusqu'au 80% du coût initial.


Engrenage_1_Unit_Sculpteo Engrenage_20_Units_Sculpteo

Une fois le nouveau prix calculé, vous pouvez cliquer sur 'Vérifier la Série' pour observer comment vos objets seront positionnés dans le bac d'impression de notre imprimante 3D. Vous pouvez ensuite modifier l'orientation d'impression 3D de vos objets.
Verifier_Series_Sculpteo

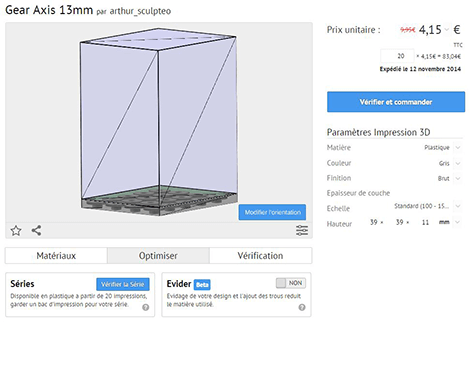

L'interface qui permet de vérifier la série se trouve directement dans la visionneuse 3D. Il suffit alors de cliquer sur 'Modifier l'orientation' pour accéder à la fonctionnalité d'orientation manuelle de votre objet à imprimer en 3D.


Modifier_Orientation_Sculpteo

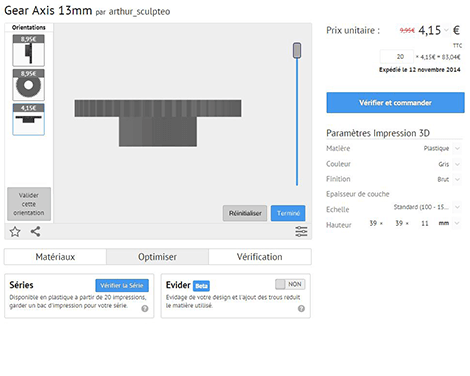

De manière automatique, l'interface propose alors trois orientations différentes. Pour connaître, le prix unitaire en fonction de l'une de ces orientations il est possible de cliquer sur la vignette correspondante affichée dans la colonne de gauche du visualisateur 3D.


Si vous souhaitez paramétrer vous même l'orientation de l'impression selon vos besoins, il suffit de positionner l'objet 3D directement dans la visionneuse 3D. L'axe des "z" est alors symbolisé par le slider vertical bleu présent dans la visionneuse 3D. En déplaçant ce slider, vous bénéficiez d'une vue en coupe qui simule l'impression 3D de votre fichier. Une fois votre orientation choisie, cliquez sur le bouton 'Valider cette orientation', notre système calcule immédiatement le prix unitaire d'impression pour cette orientation dans notre imprimante 3D. L'orientation de la pièce a un impact direct sur la hauteur du bac nécessaire pour réaliser l'impression 3D de votre série, dès lors le prix évolue en conséquence.


Orientation_Sculpteo

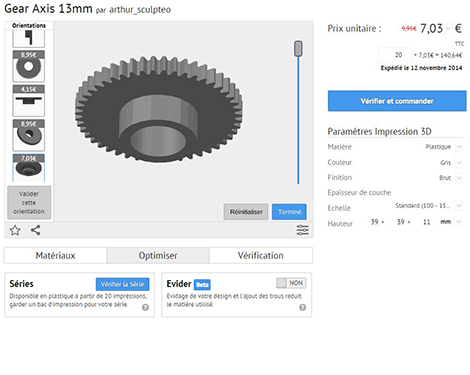

Dans l'exemple ci-dessous, nous avons obtenu le prix pour l'objet "Gear Axis 13mm" dans les trois orientations proposées de manière automatique, puis nous avons généré deux orientations manuellement.


Orientation_personnalisee_Sculpteo

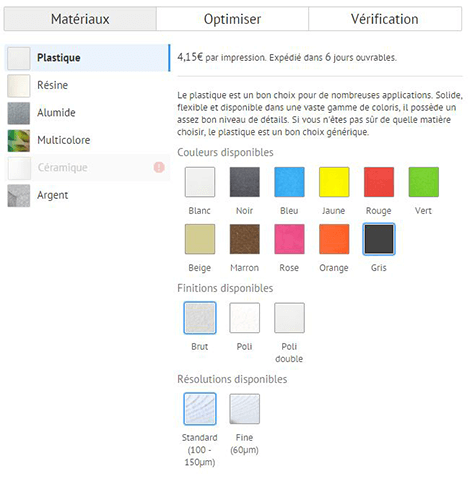

Enfin lorsque la fonctionnalité Série est activée, de nouvelles options de finition sont accessibles. Il est possible de choisir:

  • Entre une impression 3D 'brut', un polissage simple ou un double-polissage
  • Une résolution d'impression de 100µ ou 60µ


Series_Finitions_Sculpteo

Orientation


L’option de modification de l’orientation de votre modèle, déjà disponible avec l’option de production de séries, vous permet de choisir l’orientation de votre modèle lors de son impression. En effet, la technologie d’impression 3D étant une technique de fabrication additive, les différentes couches successives peuvent être visibles selon l’orientation de l’objet dans la machine lors de l’impression.

Pour réduire cet effet sur la surface, nous proposons déjà plusieurs finitions qui atténuent grandement la visibilité des couches, mais vous pouvez, en tant qu’utilisateur expert, profiter de cette option afin de contrôler l’apparition des lignes sur la surface de votre objet.




Nos utilisateurs experts possèdent davantage d’expérience pour contrôler l’orientation de leur objet. Pour devenir un membre expert, consulter cette page.

Quand vous avez téléchargé votre fichier, pour utiliser cette option, rendez-vous dans l’onglet Optimisation.

gif orientation.gif

Quand vous avez activé l’option, de nouveaux boutons s’affichent dans la fenêtre de rendu. Ils vous permettent de modifier l’orientation du modèle, qui va tourner en fonction du paramètre choisi.


La modification de l’orientation permet d’essayer les possibilités liées à l’orientation et de garder la même qualité d’impression pour le même prix (ou parfois moins cher).

Pour en savoir plus sur l'orientation de votre modèle, consulter cet article de blog.




×
