Resumen

Aquí encontrará toda la información, trucos, saber hacer y consejos para ayudarle a cortar y grabar con láser su modelo en nuestro material de c artón . Aprenderá acerca de:

Información General

Nuestro material de C artón

El cartón es un material ligero y rígido. Tiene el mismo origen que el papel. Se elabora laminando hojas de papel planas, gofradas u onduladas de diferentes espesores. El cartón es un término general que puede referirse a varios tipos de materiales: cartón ondulado (el más común), cartón gris, cartón madera y cartón de celulosa. Debido a que permite ajustar las cantidades de celulosa y de fibras, el cartón ofrece una amplia gama de posibilidades. En Sculpteo ofrecemos

  • Cartón ondulado

  • Cartón gris

  • Cartón madera

El cartón tiene la gran ventaja, en comparación con otros materiales, de ser barato. Fácil de trabajar, puede ser cortado, plegado y permite diferentes tipos de montaje (pegamento, grapas, etc.). Gracias al corte y al grabado por láser, tiene un gran número de usos (ver más abajo para más información sobre los usos).

Hecho de fibra de madera, el cartón también es especialmente ecológico. Es fácil y económico de producir y ligero de transportar. Es reciclado, reciclable y biodegradable.

Sin embargo, el cartón tiene una baja resistencia a la humedad y al fuego, a menos que reciba un tratamiento específico.

Por favor, tenga en cuenta que el láser corta la madera bajo un ligero ángulo que puede ser visible en las partes más gruesas

Tiempos de Procesado y Precios del Corte y Grabado por Láser

El precio de fabricación de su diseño se calcula automáticamente en el momento en el que lo pone online. A medida que modifique su objeto y utilice nuestras herramientas de optimización, observará que el precio cambia automáticamente. El precio se basa en una serie de factores, entre ellos: cantidad de material utilizado, mano de obra y tiempo de producción - por nombrar algunos.

El tiempo del cortado por láser y del grabado para cartón es de en torno a 5 días laborables. Puede que sean necesarias 24 o 48 horas adicionales dependiendo del tamaño del archivo vectorial. El tiempo de fabricación final se indica en nuestra página web al finalizar tu pedido.

El tiempo de entrega se añade al tiempo de cortado o grabado y depende del modo de entrega que hayas elegido.


Técnicas de Corte por Láser


PA process

El corte por láser consiste en cortar la materia con un láser potente y preciso, concentrado en una superficie reducida. El láser puede cortar hasta un grosor de 15 mm. Existen varias fuentes de alimentación para los láseres. Pueden ser continuos o pulsátiles. El bordillo dejado por el láser al cortar cartón es pequeño. Las piezas cortadas no se deforman mucho porque la zona afectada por el calor en el cartón es muy pequeña (alrededor de 0,5 mm).

En Sculpteo, utilizamos máquinas de corte láser de 100W CO 2 porque permiten cortar todo tipo de material a altas velocidades.


Técnicas de Grabado por Láser


process_engraving_small copie.jpg


El grabado por láser es un método de fabricación sustractivo, basado en el uso de un rayo láser que altera la superficie de un objeto. Este proceso permite crear imágenes visibles a simple vista sobre el objeto. El láser emite un calor lo suficientemente alto como para pulverizar materia, creando las cavidades que conformarán la imagen final. Es un método rápido, ya que la materia se elimina con cada pulso del láser.

Al importar tu archivo vectorial, nosotros establecemos, bajo tu control, qué zonas deben ser grabadas y cuáles deben ser cortadas. Para saber más, consulte nuestra información sobre la transferencia de un archivo vectorial.

Usos y mantenimiento



El cartón es fácil de usar y de familiarizarse con él. Es posible pasar de neófito a experto con bastante rapidez. Muy maleable, el cartón permite obtener de manera eficiente un resultado económico y estéticamente agradable.

Existe la creencia generalizada de que el cartón sólo se utiliza para embalajes. En realidad, puede ser utilizado para una multitud de otros fines, como muebles, estructuras, etc. Gracias al corte por láser, se han descubierto nuevos usos del material: impresión digital, fabricación de prototipos de packaging, modelización (formas, dibujos), álbum de recortes, etc. El cartón permite la impresión directa, algo que algunos otros materiales no hacen. Esto permite la serigrafía, impresión offset, flexografía, heliograbado, laminación, etc.

Fácil de reparar y de almacenar, el cartón te será muy útil para tus proyectos creativos y de fabricación de prototipos. Se adapta a las distintas limitaciones y puede multiplicar sus posibilidades gracias a procesos como el recubrimiento con película (protección, impermeabilización, preparación para el contacto con alimentos, etc.), barnizado o laminado (brillante), doradura (embalaje de lujo).

En cuanto al mantenimiento: mantenga su creación u objeto alejado de cualquier fuente de humedad. El cartón es altamente inflamable, por lo que también debe mantenerse alejado de fuentes de calor conocidas o potenciales

Espesores y colores disponibles

Opciones de espesores y tipos disponibles




Existen varios tipos de cartón según su estructura y el origen del material. Como hemos mencionado anteriormente, ofrecemos tres de ellos :

  • Cartón ondulado: láminas de papel de distintos espesores alternadas entre láminas planas y onduladas. El cartón ondulado es el más usado y puede servir para diferentes propósitos, incluyendo, por ejemplo, la fabricación de mobiliario .

  • Cartón gris: rígido y grueso, el cartón gris es ideal para las manualidades, la encuadernación, el enmarcado, la exposición y la litografía .

  • Cartón madera: enmarcado, encuadernado y construcción de maquetas .

Ofrecemos varios espesores para diferentes tipos de cartón :

Espesor (mm)
1 2 2.8 6.7
Tipo Ondulado
unavailable unavailable available available
G ris available available unavailable unavailable
Cartón madera
available available unavailable unavailable


Pinte y pegue sus piezas de cartón y creaciones




La pintura adecuada para el cartón es la pintura acrílica. Si quieres pintar una superficie tienes varias posibilidades: una con pintura 100%, otra con pintura + papel, y una tercera con papel 100%. El cartón puede absorber la pintura: asegúrese de no diluirla demasiado.

En cuanto al pegado del cartón, es una buena idea utilizar una pistola de pegamento. Sin embargo, hay que ser rápido, porque el pegamento se seca en menos de 10 segundos. La estructura ensamblada de este modo será muy resistente.

Pautas de Diseño

Precisión Láser para Corte y Grabado por Láser

El láser corta y graba el material quemando su superficie, y dejando un corte. Al quemar la superficie, el láser deja un corte de un ancho que puede variar, dependiendo del tipo de material y del espesor elegido.
Al diseñar su proyecto, debe tener en cuenta este corte y prever por ello una cantidad extra de material.

La siguiente tabla enumera los anchos de corte para el Acrílico en función del espesor en mm (Catálogo Europeo).

Espesor de cartón (mm) 0,7 2 2,8 6,7
Ancho del corte (mm): Corrugated 1 2 3 7
Ancho del corte (mm): Grey 1 2 3 7
Ancho del corte (mm): Cellulose 1 2 3 7

Dimensiones Máximas y Mínimas para Corte y Grabado

Dimensiones mínimas 15 x 15 mm
Dimensiones máximas: wood and grey 780 x 580 mm
Dimensiones máximas: corrugated 940 x 565 mm


Para el corte con láser pueden ser necesarias dimensiones mínimas, pero no para el grabado. Cuando carga su diseño en nuestro sitio web para cortarlo, no podemos detectar, basándonos únicamente en la información contenida en el archivo, si desea mantener la superficie externa o interna. Por lo tanto, si desea mantener la superficie interior, debe respetar las dimensiones mínimas. De hecho, si la superficie es demasiado pequeña, podría perderse bajo la rejilla de la mesa de corte. Si solo desea mantener la superficie exterior, esta restricción no se aplica


Renuncia

Renuncia: Descargo de responsabilidad: debido al proceso de la máquina, algunas marcas y arañazos pueden ocurrir en su objeto.

.

Minimum distance between two vector paths for Laser Cutting and Laser Engraving



Debido al corte creado por el láser, se requiere una distancia mínima entre dos líneas de corte, para evitar que las líneas se toquen o se mezclen .


Esta tabla le proporciona la distancia mínima que no debe olvidar en su diseño, dependiendo del espesor del material :

Espesor de cartón (mm)
0,7 2 2,8 6,7
Mínima distancia entre dos cortes (mm): Ondulado - - 2 2
Mínima distancia entre dos cortes (mm): Gris 1 1 - -
Mínima distancia entre dos cortes (mm): Cartón madera 1 1 - -


Puede consultar nuestros tutoriales para más precisiones y orientación para la construcción de vectores .


Consejos

Verifique dos veces la limitación de corte ya mencionada y respete la distancia mínima entre dos líneas.

Prepare Sus Textos para el Corte y el Grabado por Láser

Es posible cortar/grabar textos. Estos textos deben ser vectorizados, al igual que todos los archivos enviados al sitio web para ser cortados o grabados .

Para el grabado por láser , el láser contorneará cada letra, que pondrá en "negrita" la fuente. Por lo tanto, cuando diseñe su archivo vectorial, necesita:

  • Dar prioridad a las fuentes estrechas

  • Espaciar las letras

  • No escribir los textos demasiado pequeños (2 mm mínimo)

Para el corte por láser, el clave es tomar la distancia mínima entre las dos líneas explicadas para obtener un corte láser adecuado.

En cuanto a las letras completas (A, D, O, B...) recuerde crear enlaces entre el interior y el exterior de la letra (ver abajo), de modo que el centro no se separe del resto de la letra. Estos enlaces son necesarios si desea mantener la parte exterior del corte (lo llamaremos la plantilla). Para que su texto se vea mejor y esté armonizado, puede crear enlaces similares en todo el texto, incluso en las letras que no los necesitan.

Estos enlaces son realmente fáciles de crear por su cuenta, pero también puede utilizar una fuente como STENCIL, en la que ya existen. Encontrará estas fuentes con una simple búsqueda en Internet.


Consejos

Para conseguir una aproximación del corte, puede aplicar temporalmente un espesor de 1,2 pt a sus letras.

Profundidad del grabado láser

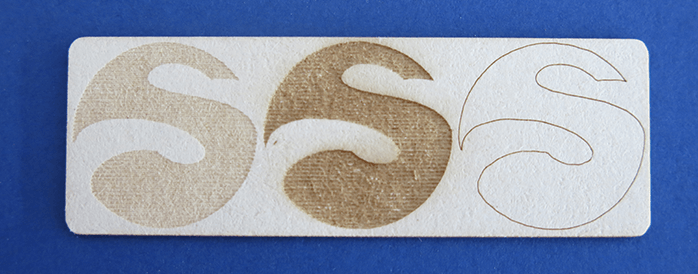

Ofrecemos dos tipos de grabado láser:

  • Grabado de línea ideal para grabar un contorno. Es la misma operación que cortar, con menos potencia. Para este tipo de grabado, siga nuestros consejos de corte al diseñar su archivo. En nuestro sitio web, solo está disponible un grabado a nivel de línea .

  • Grabado de superficie (también conocido como grabado de relleno): para este tipo de grabado, el contorno de su diseño debe ser completamente cerrado. Ofrecemos dos niveles de profundidad de grabado de superficie: superficial o profundo. Con el nivel superficial, el corte apenas se puede notar con el tacto, mientras que sí se nota con el nivel profundo.

Asegúrese de incorporar diferentes colores en su diseño vectorial, según desee un corte, un grabado de línea o un grabado en la superficie.


Consejos

El grabado en superficie requiere un barrido horizontal de la cabeza del láser, lo que puede ralentizar el proceso. Teniendo en cuenta que el tiempo de fabricación es un factor que influye bastante en el precio, le recomendamos que elija un nivel de grabado superficial o que limite el grabado de superficie a unos pocos cm².


Restricciones de ensamblaje de las piezas

¿Es posible ensamblar sus piezas?
Mínimo espacio requerido para el ensamblaje Depende del corte

Las piezas que se cortan se pueden ensamblar. Para hacerlo debe prever un espacio mínimo entre cada una de las piezas para ensamblar. Este espacio debe ser mayor si quiere que las piezas sean móviles. Asegúrese de realizar su diseño de forma que permita espacio para el corte.

PA-assembly EN.png

Si desea que sus objetos encajen el uno en el otro (por ejemplo, un cuadrado acrílico amarillo en un marco azul) debe tener en cuenta el corte, lo que implicar restar la mitad del tamaño del corte del parámetro del marco azul y agregar la otra mitad del corte al cuadrado amarillo, como puede ver en el siguiente esbozo:


Para obtener más información sobre el ensamblaje de piezas, lo invitamos a visitar nuestros tutoriales sobre cómo preparar un modelo para el corte láser para diferentes software de modelado 3D.

Archivos con Múltiples Objetos

¿Archivos con Múltiples Objetos?



Es posible cortar o grabar varios objetos diseñados en el mismo archivo vectorial, atribuyendo un color diferente para cada acción, tal como se indica en los tutoriales sobre cómo cargar y preparar su archivo 2D .
