POM para Corte y Grabado por Láser

POM Gear2.jpg detail size strates

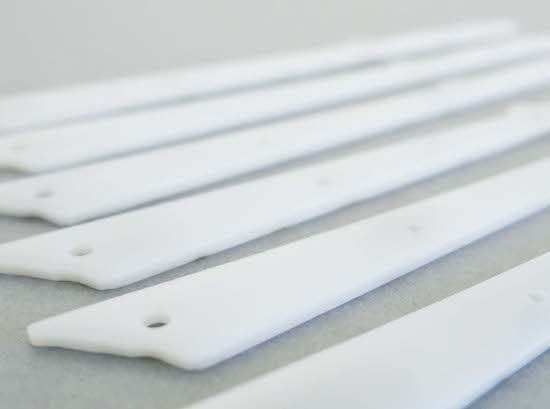

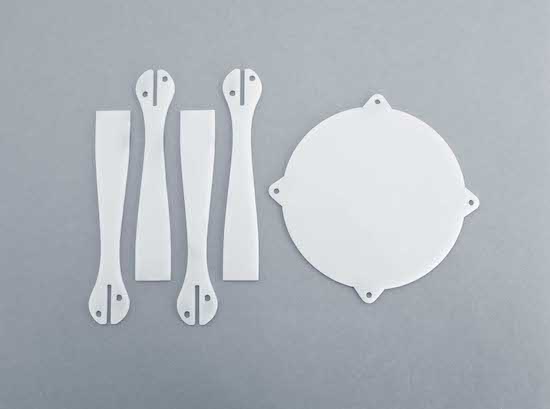

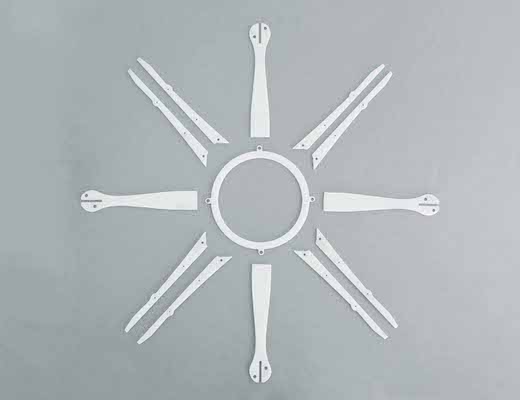

accueil small POM Drone part1SMALL.jpg POM Line2SMALL.jpg POM Drone Part2.jpg

Blanco Natural
Negro




Resumen

Aquí encontrará toda la información, trucos, saber hacer y consejos para ayudarle a cortar y grabar con láser su modelo en nuestro material de POM. Aprenderá acerca de:

Información General

Nuestro material POM

El POM (Polioximetileno) es un termoplástico de ingeniería, reconocido por sus propiedades mecánicas: es especialmente resistente y tiene una excelente estabilidad dimensional. El POM también recibe a veces el nombre de Acetal o Delrin.

En Sculpteo, utilizamos láminas rectangulares de copolímero, una versión derivada del material original que conserva sus características y nos permite ofrecer el material a mejores precios.

Este material tiene una superficie lisa y brillante como el vidrio, con un color blanco ligeramente opaco. No está pensado para ser visto, sino por sus propiedades técnicas (por ejemplo, para piezas técnicas internas). Para saber más, consulta nuestro párrafo sobre los usos y el mantenimiento del POM.

Por favor, tenga en cuenta que el láser corta la termoplástico bajo un ligero ángulo que puede ser visible en las partes más gruesas.

Tiempos de Procesado y Precios del Corte y Grabado por Láser

El precio de fabricación de su diseño se calcula automáticamente en el momento en el que lo pone online. A medida que modifique su objeto y utilice nuestras herramientas de optimización, observará que el precio cambia automáticamente. El precio se basa en una serie de factores, entre ellos: cantidad de material utilizado, mano de obra y tiempo de producción - por nombrar algunos.

El corte por láser tiene un tiempo de fabricación más rápido en comparación con el grabado por láser. Tu objeto llegará en unos 2 días laborables. El grabado y los objetos especialmente grandes pueden aumentar el tiempo de procesamiento en 1 o 2 días adicionales de media. El tiempo estimado de envío también se calcula automáticamente al subir el objeto. Se puede dar un retraso adicional dependiendo de la disponibilidad. Puedes encontrar más información en la sección de colores y tamaños .

El tiempo de entrega se añade al tiempo de cortado o grabado y depende del modo de entrega que hayas elegido.

Técnicas de Corte por Láser


process

El corte por láser es una técnica digital de fabricación sustractiva que consiste en cortar o grabar un material mediante un láser. El corte por láser se puede utilizar en una serie de materiales como acrílico, contrachapado, cartón, etc. El proceso consiste en cortar material usando un láser potente y altamente preciso que se enfoca en una pequeña zona del material. La alta densidad de potencia resulta en calentamiento rápido, fundido y vaporización parcial o completa del material. Por lo general, el láser de alta potencia  es dirigido desde un ordenador al material que  traza la trayectoria.

Técnicas de Grabado por Láser


process

El grabado por láser es un método de fabricación sustractivo, que utiliza un rayo láser para cambiar la superficie de un objeto. Este proceso se usa principalmente para crear imágenes en el material que son visibles a simple vista. Para hacerlo, el láser produce gran cantidad de calor que vaporizará la materia, creando las cavidades que formarán la imagen final. Este método es rápido, ya que con cada pulso láser  se elimina material. Se puede usar con casi cualquier tipo de superficie de metal, plástico, madera, cuero o vidrio. Como nota especial para nuestro acrílico transparente, cuando grabe sus piezas, debe asegurarse de hacer la imagen especular  para que al mirar la pieza de frente, la imagen aparezca correctamente.

Usos y mantenimiento


pyramid 698x275.jpg


El POM es un material con muchas ventajas, tanto por su facilidad de uso como por su durabilidad. Las propiedades técnicas del POM pueden variar en función del espesor, pero en todos los casos es muy resistente y muy estable a contracciones y a la tolerancia. Nuestro POM puede iluminarse cuando se expone a las luces LED y es muy resistente al cuarteado y al agrietamiento.

Al cortarlo, el POM no sufre deformaciones y su superficie lisa permite un corte perfecto. Además, el POM es resistente a la intemperie, al agua y a muchos disolventes.

Todas estas características lo hacen ideal para fabricar piezas técnicas, en particular para piezas que tengan que soportar grandes esfuerzos y fricción. Todo nuestro POM es resistente a los golpes y pesa la mitad que el vidrio, también es muy fácil de trabajar y se puede serrar, taladrar, fresar, enrutar, serigrafiar y formar. Nuestro POM es un gran material para fabricar piezas internas para tus proyectos, utillajes industriales y piezas de repuesto. Esto lo hace muy diferente de nuestro otro material polimérico para el corte por láser, el acrílico , que es mucho menos resistente.

Sin embargo, el POM no es ideal para productos que vayan a estar a la vista ya que su superficie no está cubierta por ninguna lámina de plástico durante el corte y grabado láser, lo que significa que pueden aparecer algunos pequeños arañazos y algunas marcas de quemaduras en su superficie. Recomendamos utilizarlo como parte interna del proyecto. Para los objetos a la vista, recomendamos nuestro acrílico , que viene en muchos colores y espesores, y cuya superficie no se raya ni se quema tanto.

El POM técnico se utiliza para miles de productos debido a su alta calidad, excepcional resistencia, facilidad de procesamiento y flexibilidad de diseño. Desde repuestos para automóviles hasta engranajes, bisagras, cerraduras y docenas de otras aplicaciones. El hecho de que sea impermeable significa que el POM puede utilizarse en cocinas, baños y en piezas que necesitan ser bañadas en aceite durante largos periodos de tiempo (normalmente, algunas piezas de motor).

El POM es fácil de mantener. Para limpiar sus piezas de POM cortadas o grabadas con láser, simplemente utilice un jabón suave y una mezcla de agua tibia con un paño suave y limpio, o puede utilizar sprays de limpieza ya que es resistente a muchos disolventes habituales.

Ejemplos de usos del POM tallado o grabado:

Montage POM.jpg

Espesor y color

Opciones de espesor y acabado


Hay múltiples opciones de espesor disponibles en Sculpteo :

  • 2 mm
  • 3 mm
  • 5 mm

En nuestro catálogo americano:

  • 1/8 pulgadas


POM Gear 1Large.jpg

Nuestro POM tiene una superficie blanca brillante y difusa que deja pasar aproximadamente el 30% de la luz.

Como hemos explicado anteriormente, la superficie del material puede rayarse ligeramente y no debe ser elegido por su aspecto visual.

Como el POM es resistente a los disolventes más comunes, puedes limpiarlo con acetona.

Colores Disponibles

Nuestro POM está disponible en blanco y en negro.

POM thickness_2.jpg

Pinte y pegue sus piezas acrílicas y creaciones

El POM es un material que se presta a diferentes tipos de operaciones, pero no puede pintarse ni pegarse fácilmente. La superficie deberá estar preparada y lijada para que la pintura o el pegamento se adhiera a la superficie resbaladiza del POM.

Sin embargo, sí puede ser serrado, taladrado, enrutado, decorado, serigrafiado y formado.

Pautas de Diseño

Precisión Láser para Corte y Grabado por Láser


El POM es un material con una superficie de color blanco brillante que no es muy apta para el grabado de superficies. Nuestro grabado superficial ligero da buenos resultados (incluso si no es muy visible, añade una textura en la superficie del material). En cambio, el grabado de superficie profunda tiende a desbordar el diseño deseado, por lo que no recomendamos utilizar esta técnica en el POM.

El láser corta y graba el material quemando su superficie, y dejando un corte. Al quemar la superficie, el láser deja un corte de un ancho que puede variar, dependiendo del tipo de material y del espesor elegido.

Al diseñar su proyecto, debe tener en cuenta este corte y prever por ello una cantidad extra de material.

La siguiente tabla enumera los anchos de corte para el Acrílico en función del espesor en mm (Catálogo Europeo).

Espesor de POM (mm) 2 3 5
Ancho del corte (mm)
0,065 0,075 0,075

Espesor de POM (pulgadas) 1/8
Ancho del corte (pulgadas)
0,00393

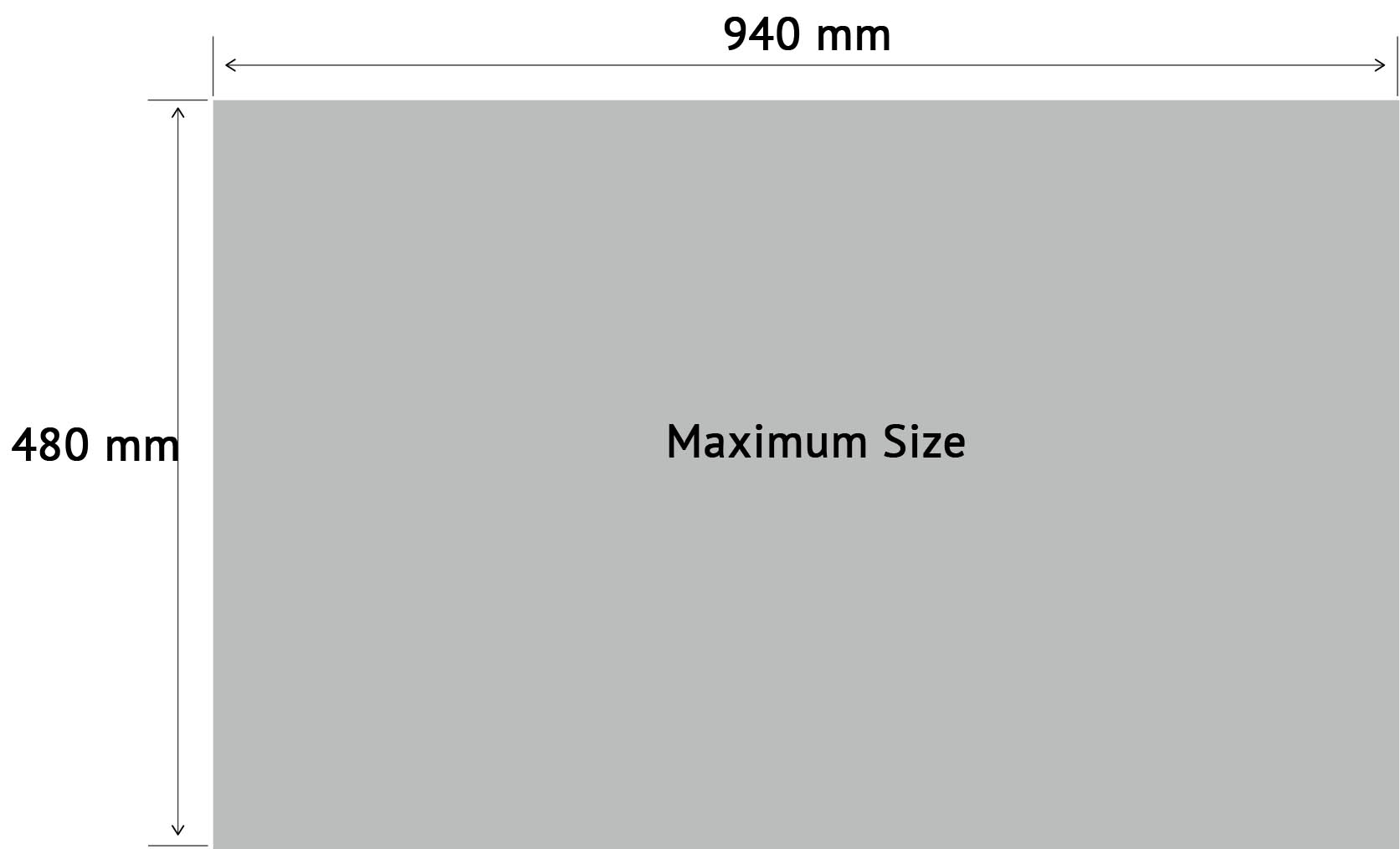

Dimensiones Máximas y Mínimas para Corte y Grabado

Dimensiones mínimas 15 x 15 mm / 0.59 x 0.59 pulgadas
Dimensiones máximas 480 x 940 mm / 18.89 x 37 pulgadas




El tamaño máximo de sus diseños está limitado por las dimensiones de la mesa de la máquina corte. Su diseño debe cumplir con las siguientes medidas para ser cortado / grabado por nuestras máquinas.

Para el corte con láser pueden ser necesarias dimensiones mínimas, pero no para el grabado. Cuando carga su diseño en nuestro sitio web para cortarlo, no podemos detectar, basándonos únicamente en la información contenida en el archivo, si desea mantener la superficie externa o interna. Por lo tanto, si desea mantener la superficie interior, debe respetar las dimensiones mínimas. De hecho, si la superficie es demasiado pequeña, podría perderse bajo la rejilla de la mesa de corte. Si solo desea mantener la superficie exterior, esta restricción no se aplica.


Aviso

Tenga mucho cuidado de respetar el tamaño mínimo de 15x15 mm: los objetos de este tamaño son todos susceptibles de no ser entregados.


Renuncia

Renuncia: Descargo de responsabilidad: debido al proceso de la máquina, algunas marcas y arañazos pueden ocurrir en su objeto.

Distancia mínima entre dos líneas de corte para el Corte Láser


Debido al corte creado por el láser, se requiere una distancia mínima entre dos líneas de corte, para evitar que las líneas se toquen o se mezclen.



Espesor de POM (mm)
2 3 5
Mínima distancia entre dos cortes (mm)
2 3 5


Puede consultar nuestros tutoriales para más precisiones y orientación para la construcción de vectores.


Consejos

Verifique dos veces la limitación de corte ya mencionada y respete la distancia mínima entre dos líneas.

Prepare Sus Textos para el Corte y el Grabado por Láser

Es posible cortar/grabar textos. Estos textos deben ser vectorizados, al igual que todos los archivos enviados al sitio web para ser cortados o grabados.

Para el grabado por láser, el láser contorneará cada letra, que pondrá en "negrita" la fuente. Por lo tanto, cuando diseñe su archivo vectorial, necesita:

  • Dar prioridad a las fuentes estrechas

  • Espaciar las letras

  • No escribir los textos demasiado pequeños (2 mm mínimo)

Para el corte por láser, el clave es tomar la distancia mínima entre las dos líneas explicadas para obtener un corte láser adecuado.

En cuanto a las letras completas (A, D, O, B...) recuerde crear enlaces entre el interior y el exterior de la letra (ver abajo), de modo que el centro no se separe del resto de la letra. Estos enlaces son necesarios si desea mantener la parte exterior del corte (lo llamaremos la plantilla). Para que su texto se vea mejor y esté armonizado, puede crear enlaces similares en todo el texto, incluso en las letras que no los necesitan.

Estos enlaces son realmente fáciles de crear por su cuenta, pero también puede utilizar una fuente como STENCIL, en la que ya existen. Encontrará estas fuentes con una simple búsqueda en Internet.



Consejos

Para conseguir una aproximación del corte, puede aplicar temporalmente un espesor de 1,2 pt a sus letras.

Profundidad del grabado láser

Ofrecemos dos tipos de grabado láser:

  • Grabado de línea ideal para grabar un contorno. Es la misma operación que cortar, con menos potencia. Para este tipo de grabado, siga nuestros consejos de corte al diseñar su archivo. En nuestro sitio web, solo está disponible un grabado a nivel de línea .

  • Grabado de superficie (también conocido como grabado de relleno): para este tipo de grabado, el contorno de su diseño debe ser completamente cerrado. Ofrecemos dos niveles de profundidad de grabado de superficie: superficial o profundo. Con el nivel superficial, el corte apenas se puede notar con el tacto, mientras que sí se nota con el nivel profundo.

Asegúrese de incorporar diferentes colores en su diseño vectorial, según desee un corte, un grabado de línea o un grabado en la superficie.


Consejos

El grabado en superficie requiere un barrido horizontal de la cabeza del láser, lo que puede ralentizar el proceso. Teniendo en cuenta que el tiempo de fabricación es un factor que influye bastante en el precio, le recomendamos que elija un nivel de grabado superficial o que limite el grabado de superficie a unos pocos cm².


Restricciones de ensamblaje de las piezas

¿Es posible ensamblar sus piezas?
Mínimo espacio requerido para el ensamblaje Depende del corte

Las piezas que se cortan se pueden ensamblar. Para hacerlo debe prever un espacio mínimo entre cada una de las piezas para ensamblar. Este espacio debe ser mayor si quiere que las piezas sean móviles. Asegúrese de realizar su diseño de forma que permita espacio para el corte.

PA-assembly EN.png

Si desea que sus objetos encajen el uno en el otro (por ejemplo, un cuadrado acrílico amarillo en un marco azul) debe tener en cuenta el corte, lo que implicar restar la mitad del tamaño del corte del parámetro del marco azul y agregar la otra mitad del corte al cuadrado amarillo, como puede ver en el siguiente esbozo:


Para obtener más información sobre el ensamblaje de piezas, lo invitamos a visitar nuestros tutoriales sobre cómo preparar un modelo para el corte láser para diferentes software de modelado 3D.

Diseñar nodos para unir piezas

Si desea que las piezas de acrilico encajen entre sí y estar seguro de que permanezcan conectadas, le recomendamos que agregue nodos. Los nodos son pequeñas protuberancias situadas en las ranuras o pestañas de una pieza, que permiten compensar las variaciones de espesor del material y el corte. Los nodos se comprimen cuando se ensamblan las piezas y concentran la fricción en puntos específicos en lugar de en toda la superficie de la ranura. De esta manera, las ranuras pueden ser más grandes sin romperse, permitiendo que las piezas permanezcan juntas.

Para asegurarse de que las piezas permanecen fijas, debe colocar los nodos en cada lado de la ranura uno frente al otro. Dependiendo de la longitud de la ranura, puede colocar varios nodos. Esto minimizará la tensión que podría producirse si los nodos no estuvieran alineados o si faltara alguno. Deben ser lisos y lo suficientemente largos como para facilitar la interconexión. Dependiendo de la densidad del material, la anchura de los nodos puede aumentarse o disminuirse. Cuanto mayor sea la densidad del material, la anchura de los nodos debería ser menor.


Archivos con Múltiples Objetos

¿Archivos con Múltiples Objetos?



Es posible cortar o grabar varios objetos diseñados en el mismo archivo vectorial, atribuyendo un color diferente para cada acción, tal como se indica en los tutoriales sobre cómo cargar y preparar su archivo 2D .

Especificaciones técnicas

Propiedades mecánicas Condiciones Unidad Valor
Density ISO 1183 g/cm3 1.38 to 1.44
Densidad ISO R 62/DIN53495 % 0.10 to 0.79
Tensión de rotura 23°C (Elasticidad) ISO 527-2 Psi 6490 to 9880
Tensión de rotura 23°C (Rotura) ISO 527-2 Psi 4940 to 9600
Resistencia flexional ISO 178 Psi 7140 à 13100
Cizalladura ISO 604 Psi 2760 à 9760


Para más información sobre las especificaciones técnicas del POM, refiérase al iguiente documento:
