Contrachapado

Toda la información, trucos, saber hacer y consejos para ayudarle a cortar y grabar con láser su modelo en nuestro material de Contrachapado

Colores & espesores

Caracteristicas

Aspecto de la superficie
Detalles
Resistencia
Flexibilidad

Guia de material - Contrachapado

Descripción

El contrachapado consta de varias capas de madera, pegadas una encima de la otra, alternando las vetas en las capas adyacentes. Ensambladas alrededor de una tabla central, siempre hay un número impar de capas. Aparte de estas dos características, su resistencia mecánica (para estructuras y edificios), su flexibilidad (para muebles), su belleza estética, su ligereza y su resistencia al agua hacen que este material sea muy popular entre ebanistas, constructores, diseñadores, artistas y artesanos

El contrachapado y el corte por láser van codo con codo. El corte por láser es muy preciso y le da la posibilidad de trazar curvas extremadamente finas. El grabado en contrachapado, realizado a través de una cortadora láser, es ideal para la renderización de fotos o la impresión en alta definición. Los cortes por láser son precisos y nítidos, por lo que no hace falta un acabado final .

Aplicaciones

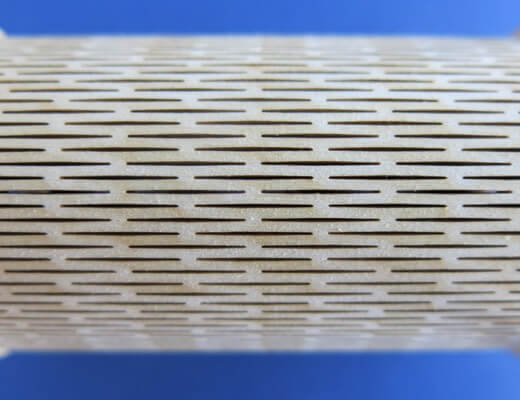

l contrachapado destaca por su durabilidad. Al mismo tiempo, las capas separadas le dan una mayor flexibilidad, por lo que lo puede usar para la construcción, para muebles etc. Sin embargo, el grosor del contrachapado puede representar un obstáculo en el corte por láser, por lo que debemos tener cuidado .

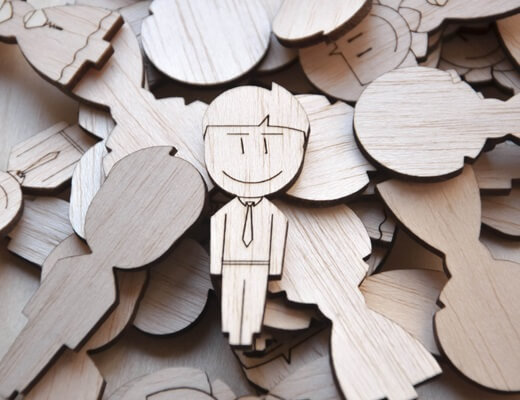

El contrachapado para corte por láser es especialmente popular en el arte y en el mundo de las artesanías. El corte se realiza sin ningún tipo de deterioro del material, no genera polvo y es totalmente preciso. El material debe su popularidad también a sus acabados perfectos, sin la necesidad de una postproducción. La ligera oxidación (oscurecimiento) de los bordes cortados le da un valor artístico a su objeto.

Tiempo de proceso y precio

El precio del corte por láser y grabado se calcula automáticamente al subir su archivo vectorial en nuestra página web. El coste se calcula interactivamente y depende de algunos factores, como la cantidad del material por usar, el tiempo que la máquina necesite para cortar o grabar el material y los costes de logística. Puede seguir las actualizaciones del precio en tiempo real al realizar modificaciones en su archivo vectorial. Para calcular el precio de su pedido en unos clics, solo tiene que iniciar sesión y subir su archivo vectorial .

Al tiempo de corte y grabado láser hay que añadir el tiempo de entrega y este depende del método de envío que elija.

Técnicas de Corte por Láser

El corte por láser consiste en un corte del material con un láser poderoso y preciso, que se enfoca en una pequeña área y puede atravesar materiales de un grosor de hasta 15 mm. Existen varios tipos de láser, como el láser pulsado o de fuente. Las piezas cortadas no se deforman porque la ZAT (zona afectada térmicamente) del contrachapado es reducida (de aproximadamente 0.5 mm).

En Sculpteo, usamos cortadoras láser de CO2 de 100 W, ya que nos dan la posibilidad de cortar cualquier tipo de material a un rendimiento mayor que los cortadoras de láser pulsado .

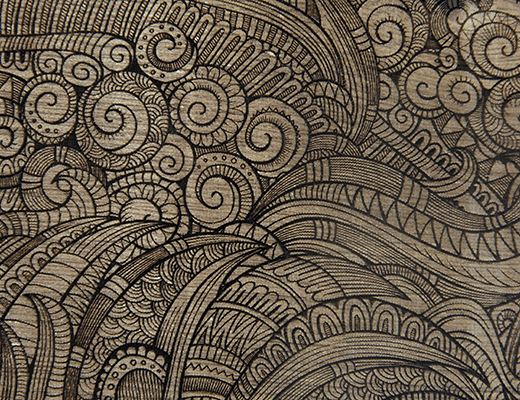

El grabado por láser es un método de fabricación basado en la sustracción, usando el rayo láser para alterar la superficie de un objeto. Este proceso crea imágenes en el objeto visibles a simple vista. El láser emite un alto grado de calor para pulverizar el material, creando de tal manera cavidades que forman la imagen final. Es un método rápido, ya que el material se elimina con cada pulsación del láser.

Acabados

l contrachapado se puede procesar como una madera maciza, es decir, lo puede cortar, clavar clavos, fijar tornillos, pegar etc .

La madera siempre se comporta en función de la humedad relativa del aire, la temperatura, la exposición a la luz y al aire. Es importante evitar mayores cambios en la temperatura y la humedad. Al igual que la madera en bruto, el contrachapado requiere de un mínimo de protección. Generalmente, basta con usar productos para la impermeabilización, productos hidrófugos o aplicar un barnizado. Para limpiar un trozo de contrachapado, use un trapo limpio, suave, sin pelusas. Si las manchas persisten, puede usar una lija, aplicándola en el sentido de la dirección de las vetas .

Los cortes y grabados por láser se realizan a través de quemar la superficie del material. Por lo tanto, los lados del objeto tienden a volverse más oscuros, lo cual se nota ligeramente en los bordes. Algunas veces pueden aparecer manchas en la línea del corte. Los lados del objeto cortada en contrachapado pueden dejar manchas en la piel o la ropa, ya que una pequeña capa negra de polvo de madera permanece en el objeto.

Al cortar la superficie, el láser deja una muesca de un ancho que puede variar del tipo de material y del grosor elegido.

Al diseñar su proyecto, es necesario que tome en consideración esta muesca y calcule de manera exacta la cantidad de material que vaya a necesitar.

La siguiente tabla muestra los tamaños de las muescas para Contrachapado en función de su grosor. Los valores que presentamos están basados ​​en nuestra experiencia y podrían variar dependiendo del diseño que se corte, así como de la dirección de corte.

Espesor de contrachapado (mm)235
Ancho del corte (mm): Álamo0.28 – 0.50.47 – 0.62
Ancho del corte (mm): Aucoumea0.31 – 0.360.39 – 0.47
Ancho del corte (mm):  Madera de ceiba0.26 – 0.37

En cuanto a la precisión del láser y su efecto en el material, también debería tener en cuenta que en su objeto podrían aparecer manchas de quemado.

En nuestro catálogo europeo (Okoumé, Poplar and Ceiba Wood):

Dimensiones mínimas15 x 15 mm
Dimensiones máximas (Okoumé, Poplar)940 x 590 mm
Dimensiones máximas (Ceiba Wood)800 x 585 mm

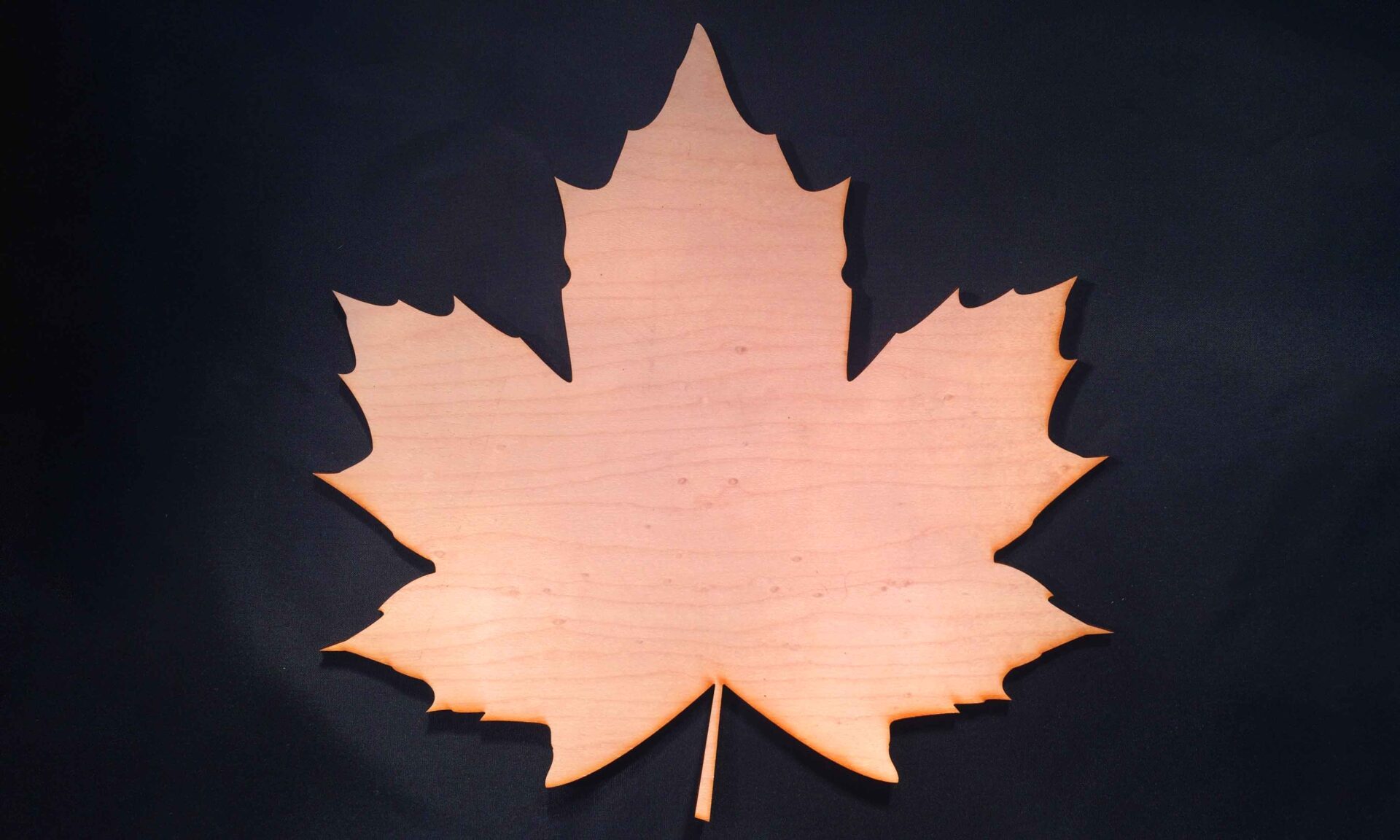

En nuestro catálogo americano (Maple):

Dimensiones mínimas0.59 x 0.59 pulgadas
Dimensiones máximas32 x 18 pulgadas

El tamaño máximo de sus diseños está limitado por las dimensiones de la mesa de la máquina corte. Su diseño debe cumplir con las siguientes medidas para ser cortado / grabado por nuestras máquinas.

Para el corte con láser pueden ser necesarias dimensiones mínimas, pero no para el grabado. Cuando carga su diseño en nuestro sitio web para cortarlo, no podemos detectar, basándonos únicamente en la información contenida en el archivo, si desea mantener la superficie externa o interna. Por lo tanto, si desea mantener la superficie interior, debe respetar las dimensiones mínimas. De hecho, si la superficie es demasiado pequeña, podría perderse bajo la rejilla de la mesa de corte. Si solo desea mantener la superficie exterior, esta restricción no se aplica.

Aviso

Tenga mucho cuidado de respetar el tamaño mínimo de 15×15 mm: los objetos de este tamaño son todos susceptibles de no ser entregados.

Renuncia

Renuncia: Descargo de responsabilidad: debido al proceso de la máquina, algunas marcas y arañazos pueden ocurrir en su objeto.

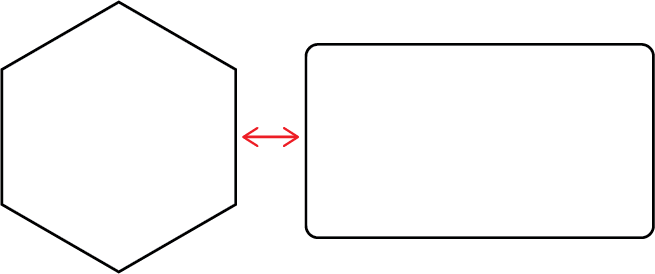

Debido al corte creado por el láser, se requiere una distancia mínima entre dos líneas de corte, para evitar que las líneas se toquen o se mezclen.


Esta tabla le proporciona la distancia mínima que no debe olvidar en su diseño, dependiendo del espesor del material.

Espesor de contrachapado (mm) 235
Mínima distancia entre dos cortes (mm): Poplar235
Mínima distancia entre dos cortes (mm) : Okoumé235
Mínima distancia entre dos cortes (mm): Ceiba Wood235
Puede consultar nuestros tutoriales para más precisiones y orientación para la construcción de vectores .
Consejos

Verifique dos veces la limitación de corte ya mencionada y respete la distancia mínima entre dos líneas.

Es posible cortar/grabar textos. Estos textos deben ser vectorizados, al igual que todos los archivos enviados al sitio web para ser cortados o grabados.

Para el grabado por láser, el láser contorneará cada letra, que pondrá en “negrita” la fuente. Por lo tanto, cuando diseñe su archivo vectorial, necesita:

  • Dar prioridad a las fuentes estrechas

  • Espaciar las letras

  • No escribir los textos demasiado pequeños (2 mm mínimo)

Para el corte por láser, el clave es tomar la distancia mínima entre las dos líneas explicadas para obtener un corte láser adecuado.

En cuanto a las letras completas (A, D, O, B…) recuerde crear enlaces entre el interior y el exterior de la letra (ver abajo), de modo que el centro no se separe del resto de la letra. Estos enlaces son necesarios si desea mantener la parte exterior del corte (lo llamaremos la plantilla). Para que su texto se vea mejor y esté armonizado, puede crear enlaces similares en todo el texto, incluso en las letras que no los necesitan.

Estos enlaces son realmente fáciles de crear por su cuenta, pero también puede utilizar una fuente como STENCIL, en la que ya existen. Encontrará estas fuentes con una simple búsqueda en Internet.




Consejos

Para conseguir una aproximación del corte, puede aplicar temporalmente un espesor de 1,2 pt a sus letras.

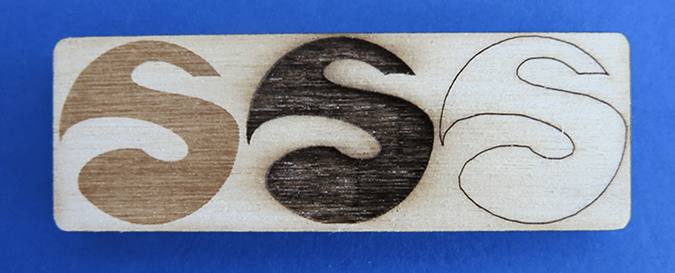

Ofrecemos dos tipos de grabado láser:

  • Grabado de línea: ideal para grabar un contorno. Es la misma operación que cortar, con menos potencia. Para este tipo de grabado, siga nuestros consejos de corte al diseñar su archivo. En nuestro sitio web, solo está disponible un grabado a nivel de línea .

  • Grabado de superficie: (también conocido como grabado de relleno): para este tipo de grabado, el contorno de su diseño debe ser completamente cerrado. Ofrecemos dos niveles de profundidad de grabado de superficie: superficial o profundo. Con el nivel superficial, el corte apenas se puede notar con el tacto, mientras que sí se nota con el nivel profundo.

Asegúrese de incorporar diferentes colores en su diseño vectorial, según desee un corte, un grabado de línea o un grabado en la superficie

Consejos

El grabado en superficie requiere un barrido horizontal de la cabeza del láser, lo que puede ralentizar el proceso. Teniendo en cuenta que el tiempo de fabricación es un factor que influye bastante en el precio, le recomendamos que elija un nivel de grabado superficial o que limite el grabado de superficie a unos pocos cm².

¿Es posible ensamblar sus piezas?
Mínimo espacio requerido para el ensamblajeDepende del corte

Las piezas que se cortan se pueden ensamblar. Para hacerlo debe prever un espacio mínimo entre cada una de las piezas para ensamblar. Este espacio debe ser mayor si quiere que las piezas sean móviles. Asegúrese de realizar su diseño de forma que permita espacio para el corte.

PA-assembly EN.png

Si desea que sus objetos encajen el uno en el otro (por ejemplo, un cuadrado acrílico amarillo en un marco azul) debe tener en cuenta el corte, lo que implicar restar la mitad del tamaño del corte del parámetro del marco azul y agregar la otra mitad del corte al cuadrado amarillo, como puede ver en el siguiente esbozo:


Para obtener más información sobre el ensamblaje de piezas, lo invitamos a visitar nuestros tutoriales sobre cómo preparar un modelo para el corte láser para diferentes software de modelado 3D.


Aviso

Los valores del grosor del contrachapado pechado son indicativos. El proceso de obtención del contrachapado no garantiza una buena tolerancia del grosor de la capa (de 1 mm a 3 mm mínimo). Por esta razón, le recomendamos usar el tablero DM para ensamblajes, en vez del contrachapado .

Sin embargo, si está dudando entre el tablero MD y el contrachapado, tenga en mente que, para grabados, el contrachapado se ve mejor que el tablero DM.

Si desea que las piezas de contrachapado encajen entre sí y estar seguro de que permanezcan conectadas, le recomendamos que agregue nodos. Los nodos son pequeñas protuberancias situadas en las ranuras o pestañas de una pieza, que permiten compensar las variaciones de espesor del material y el corte. Los nodos se comprimen cuando se ensamblan las piezas y concentran la fricción en puntos específicos en lugar de en toda la superficie de la ranura. De esta manera, las ranuras pueden ser más grandes sin romperse, permitiendo que las piezas permanezcan juntas.

Para asegurarse de que las piezas permanecen fijas, debe colocar los nodos en cada lado de la ranura uno frente al otro. Dependiendo de la longitud de la ranura, puede colocar varios nodos. Esto minimizará la tensión que podría producirse si los nodos no estuvieran alineados o si faltara alguno. Deben ser lisos y lo suficientemente largos como para facilitar la interconexión. Dependiendo de la densidad del material, la anchura de los nodos puede aumentarse o disminuirse. Cuanto mayor sea la densidad del material, la anchura de los nodos debería ser menor.

¿Archivos con Múltiples Objetos?

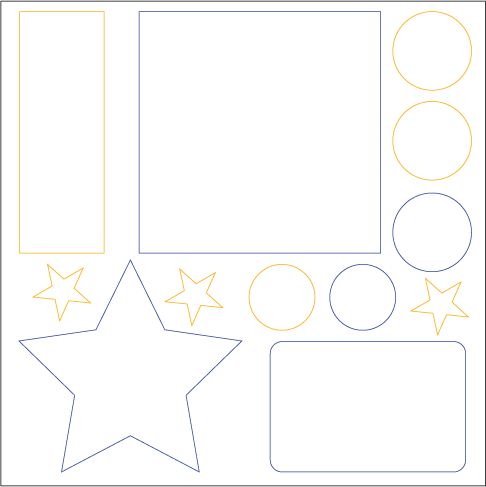

Es posible cortar o grabar varios objetos diseñados en el mismo archivo vectorial, atribuyendo un color diferente para cada acción, tal como se indica en los tutoriales sobre cómo cargar y preparar su archivo 2 .
