Resumen

En esta página encontrarás abundante información, trucos y consejos para sacar adelante proyectos de impresión en 3D en Acero / Bronce 420SS/BR (Inyección de aglutinante). Para su informacón, es un material beta.


Después de leerte esta página, conocerás:

  • Las características generales
  • Opciones de color y acabado
  • Los trucos y la guía de modelización
  • Los requisitos técnicos

Información General

Nuestro Acero / Bronce 420SS/BR para inyección de aglutinante

El Acero / Bronce 420SS/BR impreso en 3D con inyección de aglutinante procede de polvo fino de Acero / Bronce 420SS/BR. Durante el proceso, el material se infiltra con bronce para añadir solidez y resistencia al objeto. Al final, el material se compone de una base de 60% de acero inoxidable y 40% de bronce.

El material tiene propiedades mecánicas relativamente buenas gracias al proceso de infiltración. Sin embargo, no soporta tanta carga ni es tan resistente como el acero inoxidable DMLS.  Por eso es recomendable usarlo para objetos decorativos y adornos.

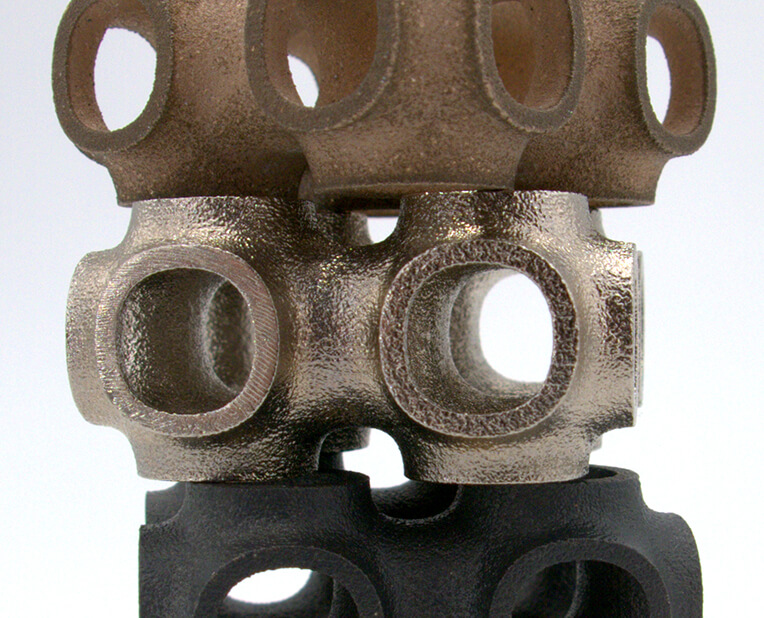

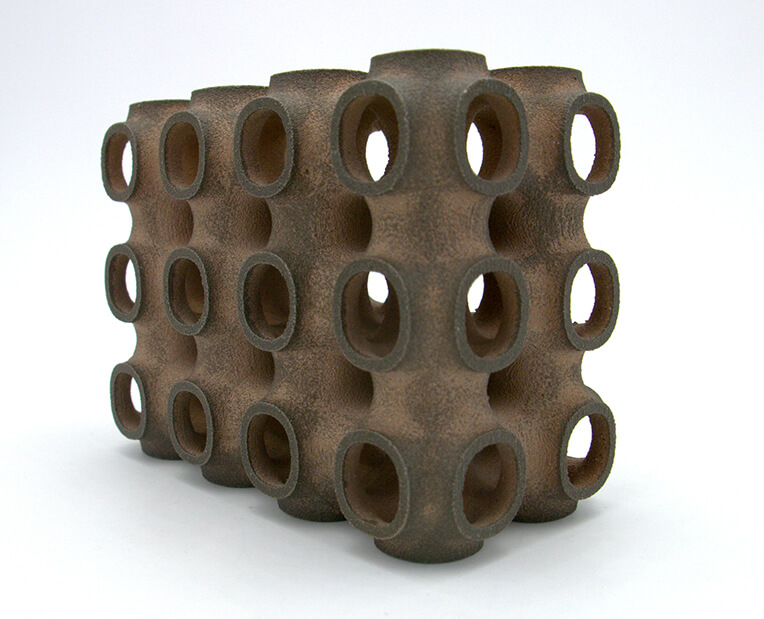

Sin pulir y sin chapar, el material tiene un color marrón claro y una superficie granular. Gracias a las opciones de acabado, puede obtener colores de chapados de níquel y oro, así como una superficie pulida.

Para obtener más información, consulte nuestro párrafo sobre acabados y colores .

Tiempo de proceso y precios

El precio de impresión de su diseño se calcula automáticamente en el momento en el que lo pone en línea. A medida que modifica su objeto (cambio de tamaño, uso de control de lote o la opción de ahuecado etc.) notará que el precio cambia automáticamente. El precio se basa en una serie de factores que incluyen: volumen total, tamaño del objeto y caja delimitadora, entre otros.

El tiempo aproximado de envío para la inyección de aglutinante es de 16 días. El chapado en oro o níquel puede aumentar el tiempo de procesamiento unos  2-3 días en promedio. El tiempo estimado de envío también se calcula automáticamente cuando se sube el objeto.

El tiempo de entrega depende del tiempo de procesamiento y de la opción de entrega que elija.

Técnicas de impresión

La técnica de impresión 3D que utilizamos para este Acero / Bronce 420SS/BR se llama inyección de aglutinante (Binder Jetting). Después de que suba su diseño al  sitio web Sculpteo, tienen lugar un par de etapas antes de que sea creado físicamente:

  • Modelo transferido la impresora 3D
  • Once you upload your 3D model Una vez que sube su modelo 3D a nuestro sitio web, un miembro del equipo Sculpteo lo recibe y lo coloca de forma experta  para siguiente lote disponible. La impresora que utilizamos para la impresión en 3D por inyección de aglutinante de Acero / Bronce 420SS/BR en una Exone M-Flex.

  • El objeto se imprime en 3D
  • La inyección de aglutinante es una técnica de impresión 3D que utiliza un agente aglutinante depositado selectivamente sobre un material en polvo para unir las partículas. Las capas de material se unen, la caja de trabajo baja y se extiende una nueva capa de polvo y se añade al aglutinante. A medida que pasa el tiempo, se va formando la pieza con el método de capas de polvo y aglutinante.

  • El objeto se cura
  • La caja de trabajo se coloca en un horno y se cura para que solidifique.

  • Cepillado y eliminación de polvo
  • El objeto se cepilla y limpia para eliminar el polvo.

  • El objeto es infiltrado
  • Las piezas se colocan en un crisol sobre unas guías con polvo de bronce en un lado. El crisol se calienta en un horno. El polvo de bronce se funde y en estado líquido se infiltra en las piezas  a través de  las guías. Al final del proceso, las guías se cortan.

  • Cepillado y chorreado con vidrio
  • El objeto es cepillado de nuevo, lo que elimina una gran parte del polvo, y chorreado con vidrio, lo que elimina el polvo fino que el cepillo haya podido dejar.

  • Pulido y chapado
  • A partir de aquí, el objeto puede ser pulido y / o chapado dependiendo del acabado y el color que elija. Nuestra técnica de pulido se realiza con piedras pequeñas en una caldera rotatoria/vibratoria – a la vez que  las piedras cepillan el objeto, las pequeñas imperfecciones en la superficie se alisan. También aplicamos un chapado al  objeto dependiendo de su elección: Níquel u Oro. Para obtener más información, consulte el párrafo sobre acabados y colores para los modelos de Acero / Bronce 420SS/BR con inyección de aglutinante.

    To learn more, refer to the paragraph on finishes and colors for binder jetting stainless steel models.


Usos y Mantenimiento

La impresión en 3D por inyección de aglutinante ofrece grandes modelos  y puede conseguir formas complejas. El material tiene propiedades mecánicas,  pero es más adecuado para adornos y objetos decorativos. Gracias a nuestros acabados en oro y níquel  y a nuestra opción de pulido, la inyección de aglutinante en acero es perfectamente adecuada para joyería y objetos con finos detalles decorativos.

Si desea piezas de metal con excelentes características mecánicas, puede echar una ojeada al resto de nuestros materiales metálicos.




La superficie del Acero / Bronce 420SS/BR cruda  y las versiones  chapadas  es granular y ligeramente porosa. La versión pulida es más lisa pero las capas pueden resultar visibles en una superficie redondeada.

El Acero / Bronce 420SS/BR por inyección de aglomerante se puede pintar, soldar, recubrir con polvo, taladrar, perforar y mecanizar.

Política de contenido

Nuestro socio Exone exige una política estricta con respecto a las piezas que producimos - además de nuestros términos, le recordamos amablemente que ninguno de estos artículos pueden ser impresos usando materiales de BinderJetting:

- Cualquier archivo que constituya un arma de fuego

- Modelos que ayudarían a infringir la ley

- Cualquier contenido religioso

- Cualquier contenido sexual, especialmente cualquier contenido que explote la sexualidad infantil

Opciones de color y acabado

Opciones de color y acabado




Hay varias opciones de color y acabado disponibles a través de Sculpteo.

Opciones de acabado:

  • Crudo:  arenado y no pulido, la superficie queda algo áspera, más económico.
  • Pulido: pulido con pulido mecánico,  más suave al tacto, las capas pueden resultar algo visibles en los objetos redondeados.

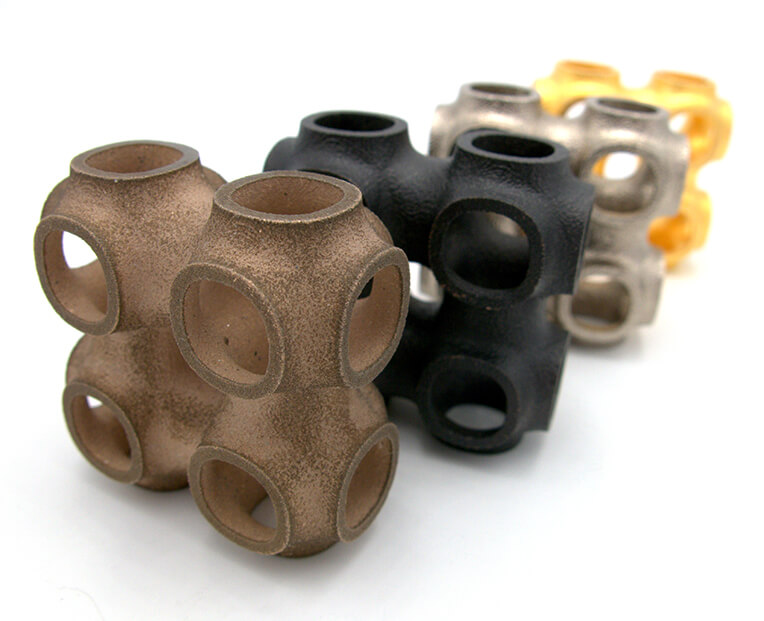

El  Acero / Bronce 420SS/BR por inyección de aglutinante  tiene un color de superficie marrón claro cuando sale de la máquina. A través del servicio de impresión 3D de Sculpteo, tiene acceso a la opción de chapado :

  • Chapado en níquel
  • Chapado en oro

El proceso de chapado utiliza una pequeña línea de chapado que requiere instalación manual y descarga. Es importante que tenga en cuenta   que el chapado es puramente decorativo, y que los colores pueden variar ligeramente de un chapado a otro. Además, el chapado puede desgastarse con el tiempo, especialmente si la pieza se utiliza con mucha frecuencia.

Otra opción de acabado está disponible para Binder Jetting Acero / Bronce 420SS/BR: El acabado Damascus le permite obtener un color negro para sus piezas 3D.


Los procesos de pulido y chapado introducen una restricción de tamaño a su objeto. Para obtener más información, consulte las restricciones de tamaño. Además, no todos los diseños pueden ser pulidos o chapados, y en algunos casos le informarán que el acabado que solicitó no está disponible. En particular: las piezas con armazón de alambre, las piezas frágiles, las piezas con pared fina y las grandes piezas planas no se pueden pulir; Y las piezas que contiene  cavidades de tipo retención de fluido no se pueden chapar.

Directrices de Diseño

Resolución de Impresión

Grosor estándar de la capa 100 µm (0.004 in)


El grosor de la capa de nuestro Acero / Bronce 420SS/BR de chorro  es de 100 μm. La contracción puede ocurrir durante el proceso ExOne. Por lo tanto, las partes deben diseñarse con las siguientes consideraciones de contracción:

  • Partes de hasta 7.62 cm (3 in): hasta 2% de contracción (en promedio)
  • Piezas de más de 7,62 cm (3 in): hasta 3% de contracción (en promedio)


Limitaciones de Tamaño

Tamaño mínimo 0.3 x 1.27 x 0.8 mm (0.125 x 0.5 x 0.3 in)
Tamaño mínimo pulido 15 x 15 x 15 mm
Tamaño máximo crudo y sin pulir 400 X 250 X 250 mm
Tamaño máximo estampado y sin pulir 177.8 x 177.8 x 177.8 mm (7 x 7 x 7 in)
Tamaño máximo pulido 152.4 x 152.4 x 152.4 mm (6 x 6 x 6 in)

420 es.png

Las dimensiones máximas de sus modelos están limitadas por el tamaño físico de nuestras impresoras 3D. No se puede imprimir ningún objeto mayor que la base de la impresora.

Espesor y Geometría Mínimos

Espesor mínimo de la pared del objeto 1.1 - 3.2 mm
Espesor mínimo de la pared (rígido) 2 mm
Espesores mínimos de espesor de pared 0.8 mm con soporte
1.1 mm sin soporte
Espesor mínimo de la pared aspectos particulares del diseño 2-3 mm

Diagram to show the minimum thicknessof your 3D print model

Las paredes de su diseño deben adherirse a un grosor mínimo soportar el proceso de impresión sin romperse. Es recomendable que el diseño de su modelo respetando el espesor mínimo que es específica para el spray de acero inoxidable de aglutinante y que es variable dependiendo del tamaño de su objeto :

  • Por dimension de menos de 76 mm : 1.1 mm
  • Para un tamaño de entre 76 y 152 mm : 1.52 mm
  • Para un tamaño de entre 152 et 203 mm : 2.03 mm
  • Para un tamaño de entre 203 et 305 mm : 3.18 mm

Si las paredes de su modelo tienen menos de 1,1 mm, puede agregar una estructura de soporte para mantener la estabilidad.

Un elemento de vástago es un aspecto de diseño que es al menos el doble de largo que es grueso. Para los elementos o partes del diseño no soportados y con una limitación de diseño particular, también es importante respetar un grosor mínimo de 1.5 mm para garantizar que el objeto no se rompa.

Consejos
Icon to show that you can ad a support structure to maintain stability

Agregar una estructura de apoyo para mantener la estabilidad. Por ejemplo, si usted está modelando un busto de una persona, puede adjuntar aspectos delgados del diseño como las orejas en más lugares alrededor de la cabeza del modelo. Hacer esto evitará elementos en voladizo y fácilmente rompibles en la impresión final.



Bueno saber

Las paredes delgadas que soportan grandes y pesados modelos de Acero / Bronce 420SS/BR pueden deformarse bajo el peso de sí misma.



Sculpteo ofrece una herramienta de comprobación de solidez en línea que destaca partes de la impresión que pueden ser demasiado finas para una impresión. A partir de ahí usted es capaz de ajustar su diseño con el fin de crear un objeto que es un espesor adecuado. Para usarlo, sólo tiene que cargar su archivo 3D, seleccione su material y haga clic en la pestaña "Verificación". upload your 3D file , select your material and click on the “Verification” tab.

También es importante tener en cuenta que el objeto está destinado a ser impreso en la vida real. Por lo tanto, si un aspecto delgado está soportando algo que es demasiado pesado para él, puede romperse, aunque es posible dentro de la física proporcionada por su software de modelado 3D. Recomendamos agregar un poco de grosor a los lugares que obtendrán un montón de manipulación, o que soporten más peso.

No lo olvide
Icon to keep in mind that solidity check tool don't detect physical aberrations

Tenga presente que nuestra herramienta de comprobación de solidez no detecta aberraciones físicas como piezas flotantes, posiciones inestables, elementos bajo excesivo peso para su grosor, etcétera. Debe prestar especial atención a la geometría de su diseño y dotar de más robustez a las partes bajo mayor tensión.


Voladizos y bordes interiores

Los salientes deben estar diseñados para soportar su propio peso. Funciones no soportadas de más de 25,40 mm. (1,00 pulg.) no serán aceptadas. Los redondeos ayudan a soportar estructuras salientes durante el procesamiento del horno.

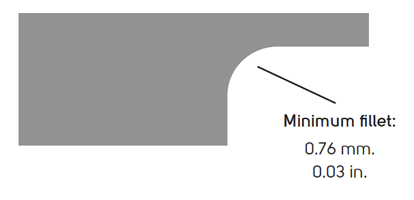

Los bordes interiores y las intersecciones agudas necesitan tener un borde redondeado que cumpla con el grosor de pared requerido mínimo. Los bordes redondeados ayudan a asegurar las tolerancias de las piezas con éxito.

Bordes/aristas puntiagudas

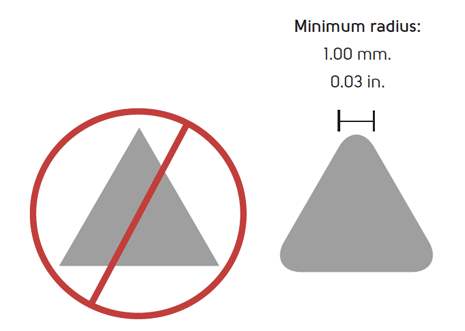

Los bordes cortantes / bordes puntiagudos fallarán durante el proceso de depuración. Dar a todos los bordes en punta un radio de 1,00 mm (0,03 pulgadas) para evitar que se rompan durante el despunte.

Los bordes que llegan a un punto inferior a la tolerancia recomendada están sujetos a rechazo. Las piezas se redondearán en pulido.

Pointed edges.png

Zancos

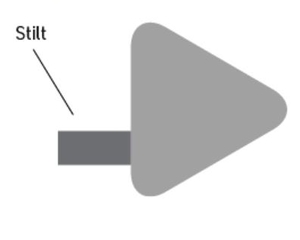

Sculpteo generalmente agregará un zanco a su parte. Los zancos son necesarios para permitir que el bronce se infiltre en la parte en el post-procesamiento. La colocación del zanco puede ser difícil debido al diseño de la pieza. La textura y las áreas de superficie deben considerarse en los diseños.

Textura: los zancos necesitan una superficie lisa para ser colocada.
Área de la superficie: los zancos requieren una superficie de 0.05 pulgadas x 0.03 pulgadas / 1.27mm x 0.762mm.
Parte tendrá una pequeña imperfección de la eliminación de zancos. Intentaremos mantener la mancha criminal. El zanco aparecerá más prominente dependiendo del acabado seleccionado.
Webp.net-resizeimage (1).jpg

Profundidades de Grabado/Estampado

Tamaño mínimo de los detalles 0.76 mm
Altura y anchura mínimas de los detalles Grabado en relieve: 0.76 mm
Grabado: 0.76 mm
Altura y anchura mínima para textos legibles 0.76 mm
Ratio de ampliación 1/1


La precisión mínima de los detalles grabados viene principalmente determinada por la resolución de la impresora. No obstante, durante el proceso de limpieza, se puede perder una fina capa de material. Para que los detalles y textos sean visibles, le recomendamos encarecidamente que respete las dimensiones mínimas que le sugerimos. Para asegurar una mejor eliminación del polvo (y obtener así mayor precisión de los detalles), el ancho de sus detalles grabados debe ser al menos tan grande como la profundidad.



Volúmenes Adjuntos y Entrelazados

¿Partes adjuntas? No
¿Partes entrelazadas? No

interlocking no .jpg

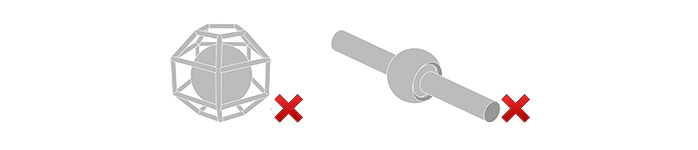

Nuestro acero / bronce 420SS / BR no es adecuado para volúmenes cerrados y piezas entrelazadas.

Montaje de piezas

Asamblea ? No


Ahuecado


¿Ahuecado? Sí por piezas crudas
No por piezas chapadas
Agujeros de diámetro mínimo 2.54 mm

Diagram to optimize the hollowing


Ahuecar a cabo sus piezas en Acero / Bronce 420SS/BR le permite hacerlos más ligeros, y reducir el costo de impresión pero debe cumplir con un diámetro mínimo. De lo contrario no vamos a eliminar el polvo perfectamente la cavidad interior y los agujeros pueden obstruir durante la infiltración. También asegúrese de observar el espesor mínimo de la pared para el volumen a ser compatible.

Nuestra herramienta de optimización de huecos en línea tiene la capacidad de reducir en gran medida el precio de una impresión al reducir la cantidad de material utilizado.

El uso de la herramienta requiere la adición de dos agujeros a su modelo, que servirá como drenaje para el exceso de material en polvo dentro del objeto. El tamaño mínimo de estos agujeros está determinado por nuestro sitio web. De lo contrario, es posible cavar su objeto manualmente en su software de modelado 3D.

Le informamos que no se pueden ahuecar piezas chapadas.

Archivos Multishell

¿Archivos con objetos múltiples? No

Icon to show that you can't print a 3D file containing several objects

No es posible imprimir en 3D un archivo 3D que contenga varios objetos con nuestro encuadernador 3D que proyecta impresoras de acero inoxidable.

Múltiples objetos y clusters

No es posible imprimir un archivo 3D que contenga varios objetos, por eso no podemos aceptar archivos que contengan clústeres de varios objetos. Sin embargo, no se preocupe, esto no significa que usted pague más por sus múltiples objetos: para reducir el costo de impresión 3D de metal, establecemos un cálculo de precio diferente tan pronto como ordene dos o más objetos en metal.

También puede utilizar nuestras herramientas en línea y ver nuestros trucos y consejos sobre cómo reducir su precio de impresión 3D .

Para obtener más información sobre su servicio de fabricación aditiva de metales, puede ponerse en contacto con nuestro equipo de ventas cualificado .

Grappe Material no.jpg

Especificaciones Técnicas

Propiedades Mecánicas Condiciones Unidad Valor
Dureza ASTM E18 HRb 93
Módulo de tracción ASTM E8 GPa 147
Resistencia a la tracción ASTM E8 MPa 496
Elongación a la ruptura ASTM E8 % 7
Densidad MPIF 42 g/cm3 7.86

Punto de Fusión



°C

800- 850


Para obtener más información sobre las especificaciones técnicas de acero inoxidable, consulte los siguientes documentos:

    • Ficha de datos

×
