Sur cette page, vous trouverez de nombreuses informations, astuces et conseils pour réussir votre impression 3D en résine VeroWhite. Après avoir lu cette page vous connaîtrez:

Informations Générales

La résine VeroWhite (Résine Polyjet Opaque)


Notre résine VeroWhite (Résine Polyjet Opaque) permet de créer des objets imprimés en 3D à base d'un polymère liquide photosensible. Ce liquide translucide est ensuite solidifié par lumière UV, couche par couche, afin de créer des objets rigides et très détaillés, qui sont comparables à des objets réalisés avec de l'injection plastique. Ce processus est appelé photopolymérisation. Le produit final est lisse et opaque.

Nos impressions 3D en résine sont normalement blanches. Vous pouvez également réaliser vos propres finitions avec ce matériau. Vous obtiendrez plus d'informations sur comment polir vous-même votre objet dans le paragraphe  sur les finitions.

Si vous voulez en savoir plus sur comment une imprimante 3D résine fonctionne, vous pouvez également vous référer à notre page sur la résine Polyjet.

Prix et délais d'impression

Le prix de votre impression 3D est calculé automatiquement dès que vous transférez votre fichier sur notre site. Dès que vous modifiez votre objet, vous remarquerez que le prix change automatiquement. Le prix est basé sur une série de facteurs dont : la quantité de matériau utilisée, la taille de votre objet, et de nombreux autres facteurs. Pour obtenir le prix de votre modèle en quelques clics, il vous suffit de  transférer votre modèle 3D.

Nous estimons que nos impressions 3D en résine VeroWhite seront expédiées en 4 à 5 jours après que vous ayez passé commande. Un ou deux jours additionnels peuvent être nécessaires selon les finitions choisies. Dans certains cas exceptionnels, votre pièce peut prendre plus de temps à être expédiée - ceci dépend généralement du volume de pièces commandées. La date estimée d'expédition sera indiquée lors de la finalisation de votre commande.

Le délai de livraison s'ajoute au délai d'impression et dépend de l'option de livraison que vous choisissez.

Technique d'impression


Les objets imprimés en 3D en résine VeroWhite sont créés grâce à un processus de polymérisation de liquide photosensible. Votre modèle passe par plusieurs étapes avant de devenir votre objet final :

  • Transfert de votre fichier vers l'impression 3D
  • Avant d'imprimer votre objet, vous devez créer un modèle 3D en utilisant un programme dédié à la modélisation 3D ou un logiciel de CAO. Les détails de votre modèle 3D sont ensuite envoyés à nos imprimantes 3D et programmés dans un bac d'impression 3D disponible. Les impressions 3D en résine VeroWhite sont réalisés avec une de nos imprimantes 3D Objet 30 Pro ou Connex 250 conçues par Stratasys.

  • L'objet est imprimé en 3D
  • L'impression 3D se fait couche par couche dans un bac de plastique liquide photosensible appelé VeroWhite. Une lampe UV passe là où le futur objet doit se trouver afin de faire durcir le liquide avec un haut niveau de précision. Une autre tête d'impression injecte simultanément de fines couches de FullCore 705 (un autre matériau plastique, plus fragile) qui sont utilisées comme supports lors du processus d'impression et qui sont ensuite retirées lorsque le processus est terminé. Ce processus de polymérisation de fines couches est répété jusqu'à ce que l'objet soit terminé.

  • Retrait des supports
  • Une fois la photopolymérisation terminée, le bac d'impression est placé sous un jet d'eau pressurisé. Cela permet de retirer l'excès de liquide ou les supports sans action humaine.

  • Finitions
  • Si une couleur particulière est choisie pour un objet, elle sera appliquée une fois l'objet imprimé en 3D lavé. Plus d'informations sur les couleurs disponibles dans le prochain chapitre.

Utilisations et entretien


L'impression 3D résine VeroWhite crée des objets qui sont particulièrement lisses et précis. Elle est donc parfaite pour créer des objets ornementaux, mais elle peut également être utilisée pour des applications plus mécaniques si la pression sur l'objet n'est pas trop forte.

La résine VeroWhite (Résine Polyjet Opaque) est souvent utilisé par de grandes entreprises afin de créer les prototypes de nouveaux designs, mais elle peut aussi être utilisée pour créer des produits finis. Tout le monde, tout le monde, des débutants aux professionnels, peuvent aussi bénéficier de la grande liberté de design que ce matériau offre.

Comparé à des plastiques industriels comme le thermoplastique ABS, le VeroWhite photopolymère est plus résistant comparé à la moyenne de résistance à la traction et à la flexion.

La résine VeroWhite (Résine Polyvet Opaque) ressemble plus à l'acrylique qu'à l'ABS, PC, Prolypropylène ou polyamide. C'est pourquoi la résine VeroWhite est souvent destinée aux tests, prototypes et modèles. La résine VeroWhite (Résine Polyjet Opaque) convient plus pour les volumes importants avec de petits détails mais elle n'est pas adaptée aux formes filaires.

La résine VeroWhite résiste à l'eau, mais elle n'est pas waterproof. Les objets imprimés en 3D ne doivent pas rester en contact avec l'eau durant de trop longues périodes. En termes de température, si la pièce 3D en résine VeroWhite est soumise à une température de plus de 50°C, il est possible que la forme de l'objet soit altérée de façon significative.

Pour éviter que les objets en résine VeroWhite se salissent, vous pouvez les nettoyer avec de l'eau savonneuse sur un chiffon, puis laisser sécher. Par contre, nous recommandons d'éviter les frottements avec des objets en résine VeroWhite colorée pour éviter tout transfère.

Finitions et couleurs

Finitions et couleurs proposées par Sculpteo


Vous pouvez commander des objets en résine dans une multitude de couleurs. Les couleurs disponibles sont obtenues grâce à différents procédés.

Les finitions disponibles:

  • Opaque
  • Teinté
  • Peint

Les objets sont directement imprimés en résine VeroWhite. Les pièces qui sortent de l'imprimante monochromatique peuvent également passer par un procédé de coloration.

Les couleurs opaques disponibles sont les suivantes : blanc, noir, bleu, rouge intense, marron glacé, vert, orange, jaune, gris, jaune fluo, rose fluo, orange fluo.

Nous avons également un autre matériau translucide en résine Polyjet : la résine VeroClear. Vos pouvez voir plus de détails sur ce matériau d'impression 3D sur la plage dédie à la résine VeroClear. Pour des impressions avec d'autres couleurs et d'autres finitions, n'hésitez pas à nous envoyer un message en remplissant ce formulaire

Réalisez vos propres finitions


La résine VeroWhite (Résine Polyjet Opaque) est adapté aux finitions maison. Vous pouvez facilement faire vos propres finitions sur votre objet : polir, teint, peindre, et autre. Nous vous invitons à regarder notre tutoriel pour le polissage de la résine Polyjet.

Guide de modelisation

Résolution d'impression

Epaisseur de couche 28 µm

Notre imprimante Objet 30 Pro par Stratasys nous permet d'imprimer avec une épaisseur de couche de  28 µm ou 0.028 mm. En conséquence, il est important que vos modèles 3D soient exportés avec la qualité la plus haute possible. Cela permettra d'éviter toute sorte de triangulation lors de l'impression. Attention toutefois, la taille de votre fichier ne peut pas excéder 50mb.

Limitation de taille

Taille maximale 254 x 251 x 203 mm (10 x 9.88 x 7.99 in)

Resin max size.png

Les dimensions maximales de vos modèles sont limitées par les dimensions des bacs de nos imprimantes 3D.


Epaisseur minimale et géométrie de vos impressions 3D

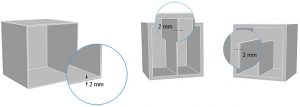

Epaisseur minimale 2 mm

Instructional: minimum wall thickness for 3D printed resin objects is 2mm

Les parois de votre objet doivent être suffisamment épaisses pour supporter le procédé d'impression sans casser. Nous vous recommandons de concevoir votre modèle en respectant l'épaisseur minimale de 2mm qui est propre à la résine VeroWhite (Résine Polyjet Opaque).

Astuce
Instructional: Tips & Tricks for more stable structures in resin using diagonals

Nous vous conseillons d'ajouter des éléments de supports pour les éléments fragiles afin de limiter les risques de casse. Sur une figurine par exemple, vous pouvez souder les éléments fragiles au corps principal : oreilles et cils soudés au visage, col, cravate et collier soudés au buste, etc.



Sculpteo propose un outil de contrôle de solidité directement en ligne. Cela vous permet de connaître les zones de fragilités de votre design, et de voir quelles parties doivent être renforcées en vue de l'impression 3D. Pour y accéder, il vous suffit de transférer votre fichier 3D et de cliquer sur "Vérification" après avoir sélectionné le matériau de votre choix.

N'oubliez pas

Il est important de noter que notre outil de contrôle de solidité ne permet pas de détecter les aberrations physiques : pièces flottantes, porte-à-faux, pièce supportant un poids trop important par rapport à son épaisseur, etc. Une vigilance particulière doit donc être accordée à la géométrie de votre design et les parties les plus sollicitées doivent être épaissies.



Embossage et gravure

Taille minimum des détails 0.2 mm
Taille minimum du texte 0.8mm
Ratio longeur / profondeur minimum 1/1

Instructional: minimum etching depth and embossing height for resin 3D printing

La finesse des détails dépend de la résolution de notre imprimante 3D, mais aussi de la solidité des zones détaillées lors du nettoyage après impression. Nous vous invitons donc à respecter les tailles minimales indiquées ci-dessus pour vos détails et vos textes. Pour assurer un meilleure visibilité, la largeur de vos détails doit être au moins aussi importante que leur profondeur.


Inclusion de volumes et articulations

Inclusion de volumes possible ? Oui
Articulation possible ? Oui

Instructional: enclosed / interlocking parts possible in 3D printed resin prints

Notre résine VeroWhite (Résine Polyjet Opaque) permet d'imprimer des modèles très complexes. Par exemple, un volume inclus dans un autre, ou avec des articulations. Nos imprimantes 3D résines sont capables d'imprimer un objet totalement articulé dès sa sortie de l'imprimante..


Jeu et espacement

Espacement minimum entre parois fixes 0.4 mm
Jeu fonctionnel minimum 0.4 mm

Instructional: minimum clearance between moving objects for resin prints

Pour que votre impression 3D soit un succès, un espacement minimum entre les objets est nécessaire afin de pouvoir retirer le matériau de support après le processus de photopolymérisation. Ceci est particulièrement important pour les objets articulés vu que cet espace permettra aux différentes parties de votre pièce de bouger.

Atteindre les parties profondes de votre pièce est le plus difficile lors du retrait des supports. Pour cette raison, plus votre objet est profond, plus vous devez laisser un espacement important.

Assemblage de pièces

Assemblage ? Oui
Espace minimum pour l'assemblage 0.4 mm

Assembly minimum gap distance requirement for 3D printed resin of 0.4 mm

Les pièces imprimées en résine VeroWhite (Résine Polyjet Opaque) peuvent être assemblées entre elles. Pour cela, vous devez prévoir un espace minimum entre chacun de vos pièces à assembler. Cet espace est de 0.4 mm.

Evider vos objets

Possibilité d'évider vos objets ? Non

Instructional: hollowing not possible for 3D printed resin objects

A cause de la technique d'impression 3D Polyjet, il n'est pas possible d'évider vos pièces en résine VeroWhite (Résine Polyjet Opaque). C'est pourquoi cette option n'est pas disponible lorsque vous passez commande.

Pour la même raison, il n'est pas possible de créer une cavité vide à l'intérieure d'un objet en résine. Si cet objet était évidé, l'imprimante 3D résine ajouterait des supports dans cette partie vide. Ces éléments présentent de forts risques de casse lorsque vous manipulez l'objet .


Plusieurs objets dans un même fichier 3D

Possible d'avoir plusieurs objets dans un même fichier ? Non

Instructional: multishell multi shell not allowed for 3D printed resin objects

Il n'est pas possible d'imprimer en résine VeroWhite (Résine Polyjet Opaque) plusieurs objets présents dans un même fichier 3D.

Données techniques

Résine VeroWhite (Résine PolyJet Opaque)

Propriétés mécaniques Unité Valeur
Densité g/cm3 1.17 - 1.18
Module d'élasticité N/mm2 NC
Résistance N/mm2 50 - 65
Elongation à la rupture % 10 - 25

Plus d'informations sur la résine VeroWhite (Résine Polyjet Opaque) dans les documents suivants :



×
