Sommaire

Sur cette page, vous trouverez de nombreuses informations, astuces et conseils pour réaliser vos objets en découpe et gravure laser sur le POM. Après la lecture de cette page, vous disposerez de toutes les informations essentielles sur :

Informations générales sur le matériau

Le matériau POM

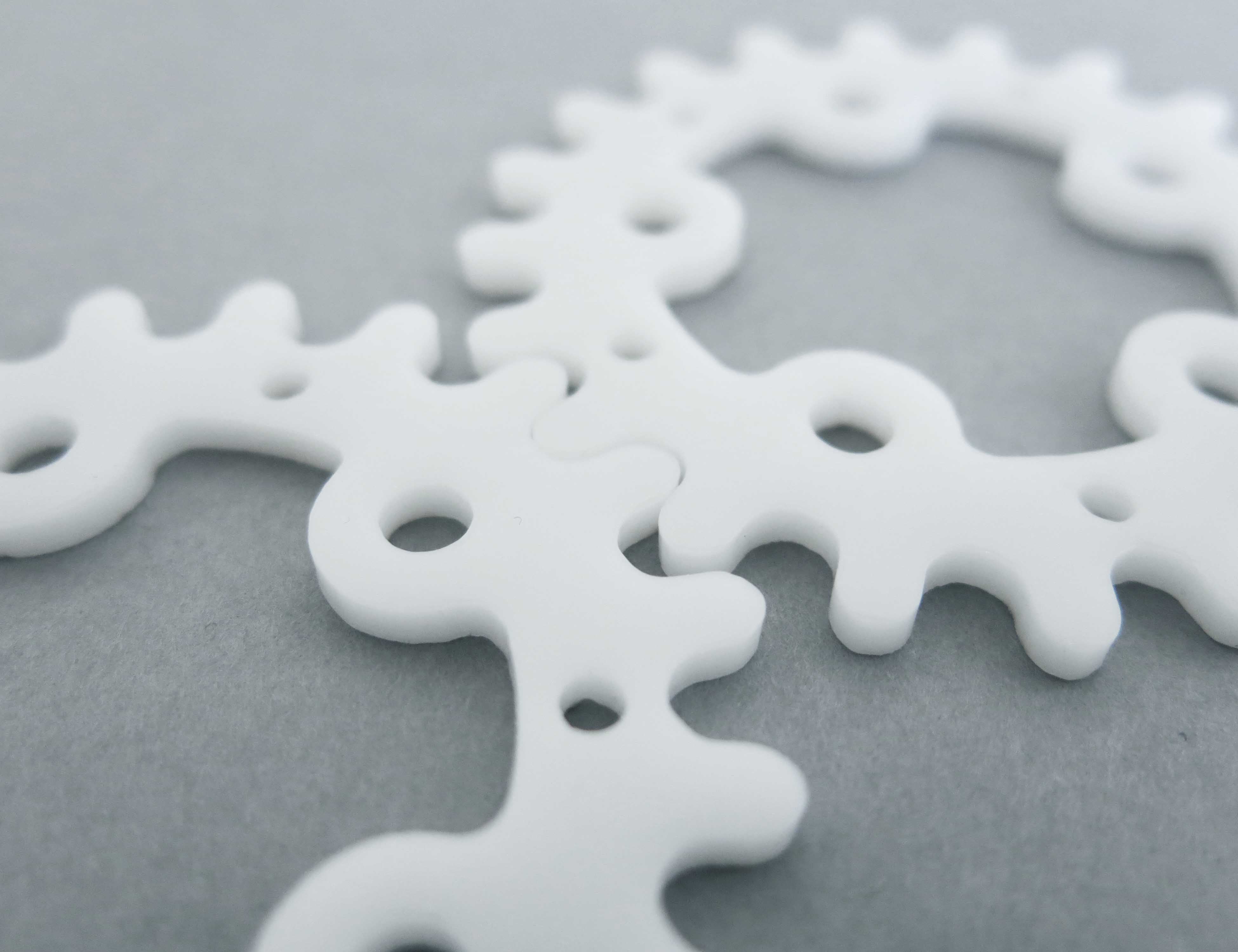

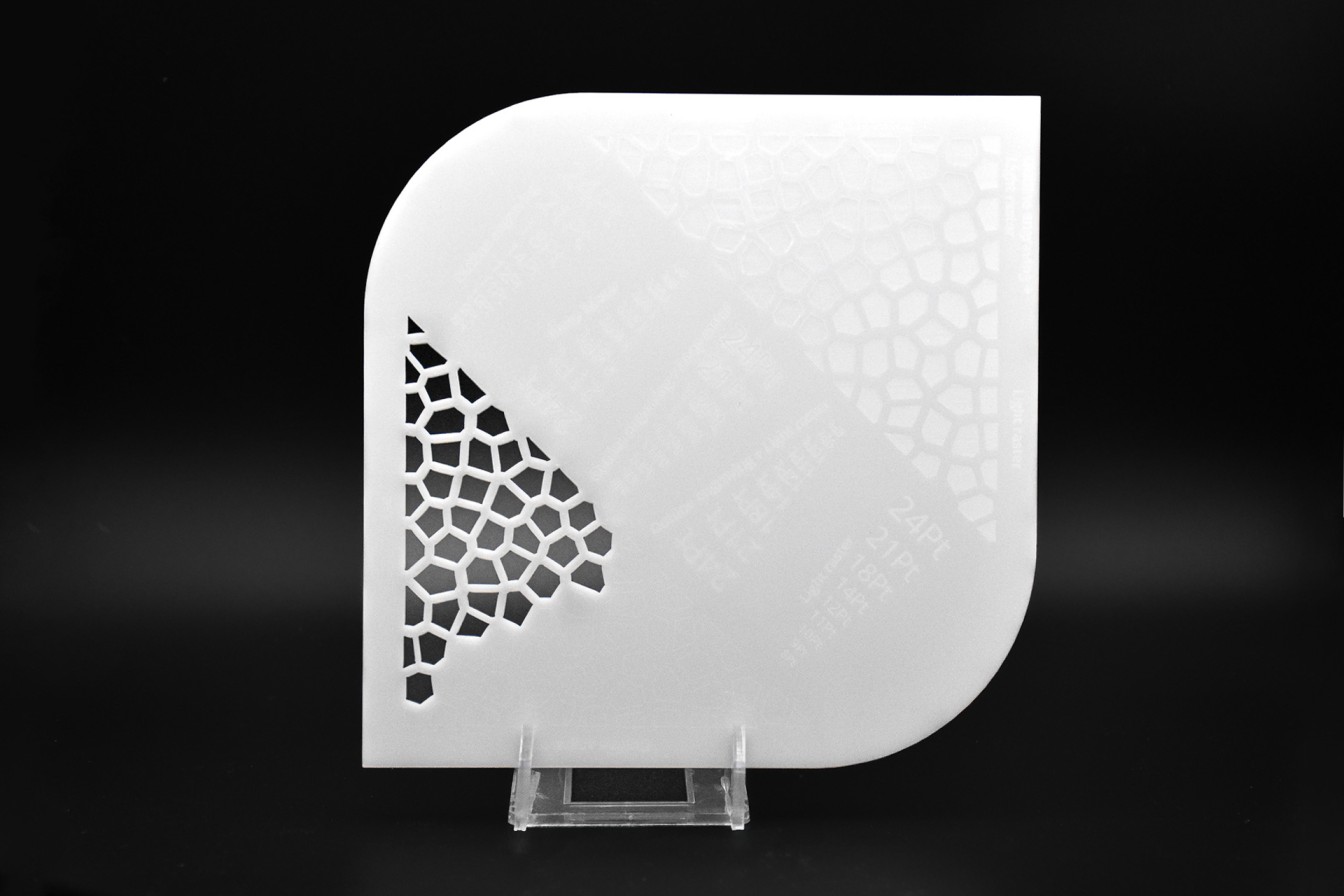

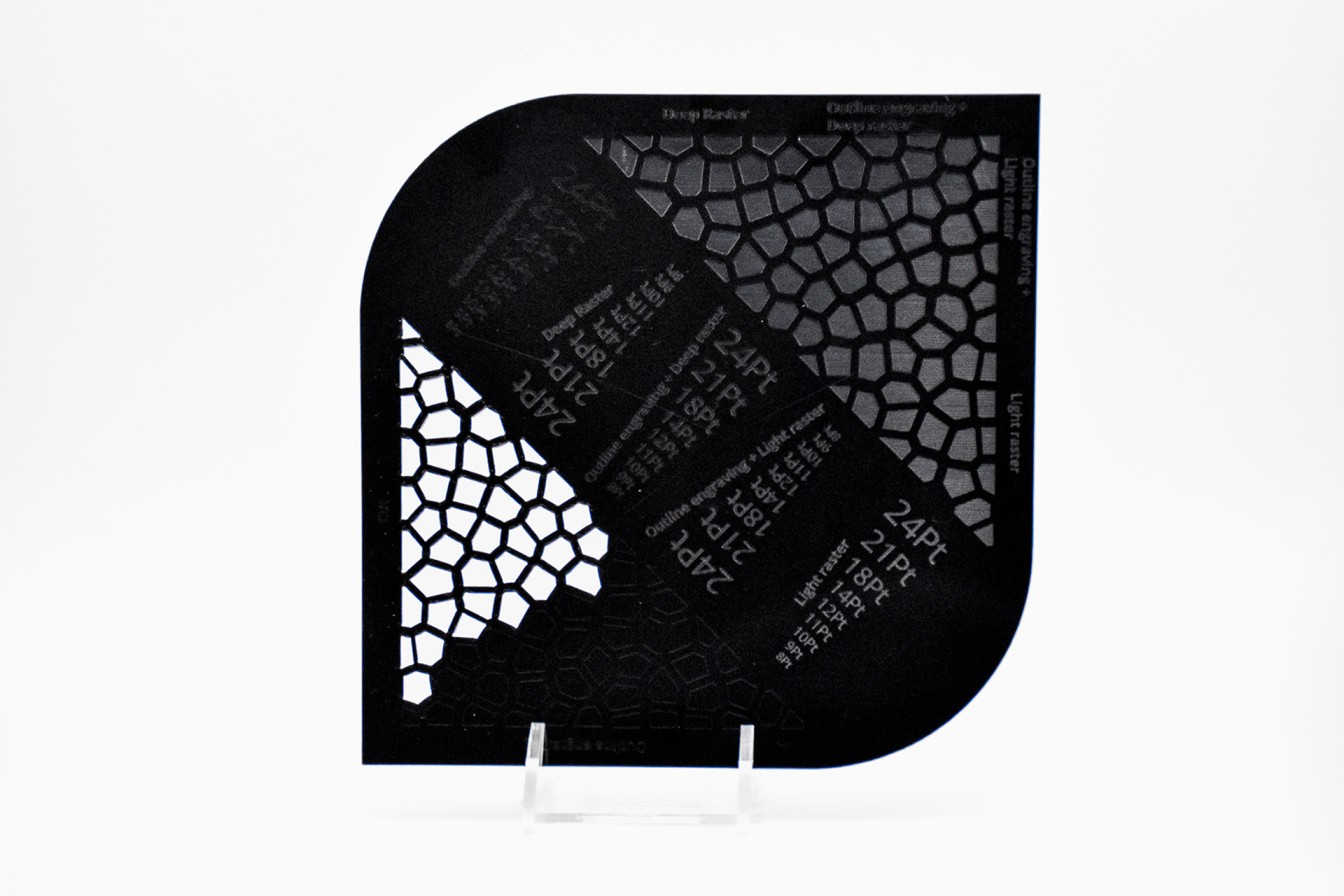

Le POM est un matériau technique plastique parfois appelé Delrin ou Acétal.  Chez Sculpteo, nous utilisons des plaques rectangulaires de copolymère, une version dérivée du matériau original qui préserve ses caractéristiques techniques à un meilleur coût pour nos client.

Le matériau POM présente une surface vitrifiée et lisse d'une couleur blanche relativement opaque. En revanche, le matériau ne possède pas de film plastique protecteur et est donc sujet aux microrayures. Nous le recommandons pour un usage interne. Pour en savoir plus sur la couleur et les épaisseurs, reportez-vous à notre paragraphe dédié

Prix et délais de découpe et gravure

Votre prix de fabrication de votre objet en POM est calculé automatiquement au moment de la mise en ligne de votre fichier vectoriel sur notre site. Il est calculé de façon interactive. Vous pouvez donc visualiser son évolution en direct au fur et à mesure des modifications que vous apportez à votre fichier 2D. Le calcul du prix est basé sur une série de facteurs tels que la quantité de matériau utilisé, le temps machine et le temps opérateur, pour en citer quelques-uns. Pour obtenir le prix de votre modèle en quelques clics, il vous suffit donc de vous connecter et de  transférer votre fichier vectoriel.

Le délai de découpe laser est généralement plus rapide que celui de gravure laser : votre objet est généralement fabriqué dans un délai de 2 jours ouvrés. Les objets larges et les objets gravés peuvent nécessiter 1 ou 2 jours supplémentaires.  Un délai supplémentaire peut également venir de votre choix d'un matériau en stock ou sur demande. Pour connaître les épaisseurs et couleurs en stock, vous pouvez vous reporter à la section concernée. Le délai définitif est indiqué sur notre site au moment où vous passez votre commande.

Le délai de livraison s'ajoute au délai de découpe et dépend de l'option de livraison que vous choisissez.

Technique de découpe laser


process

La Découpe Laser est une technique de fabrication substractive qui consiste à découper ou à graver un matériau grâce à un laser. La Découpe Laser peut être utilisée sur une grande variété de matériau tels que le polyamide est utilisé en impression 3D selon la technique de frittage sélectif par laser. Nous procédons en plusieurs étapes afin de produire votre objet : plastique, bois, carton, cuir, etc...

La coupe du matériau est effectuée par un laser extrêmement puissant qui se focalise sur un point précis. La très forte puissance se traduit par une chauffe très rapide, qui provoque une fusion voire une vaporisation partielle ou complète du matériau. Le laser est piloté par l'ordinateur en suivant le fichier vectoriel.

Technique de Gravure Laser


process

La gravure laser est réalisée en modifiant la surface du matériau par une méthode légèrement substractive. Ce procédé s'utilise principalement pour créer des images visibles à l’œil nu sur le matériau. Pour cela, le laser crée une très forte chaleur qui va vaporiser la matière, découvrant des cavités qui vont former l'image finale. Cette technique est rapide, et elle peut être utilisée sur tout type de matériau : bois, cuir, verre, plastique, métal...

Nous proposons plusieurs types et profondeurs de gravure sur Sculpteo :

  • gravure en ligne : gravure fine suivant le contour de votre forme
  • gravure de surface légère : gravure de la surface du matériau suivant le remplissage de votre forme
  • gravure de surface profonde : gravure plus prononcée et plus uniforme de la surface du matériau suivant le remplissage de votre forme.

Utilisations et entretien


pyramid 698x275.jpg

Le POM est un matériau avec beaucoup d'avantages notamment grâce à sa facilité d'utilisation et sa durabilité. Les propriétés techniques du plastique POM dépendent en fonction de son épaisseur, mais ce matériau reste stable en matière de résistance et de rétrécissement. Le POM peut être éclairé facilement par des LED et résiste bien aux craquelures. Le POM ne subit pas de déformation pendant le processus de découpe. Il est étanche et tolère la plupart des solvants ménager usuels. Il peut par exemple s'utiliser facilement dans les cuisines, les salles de bain, mais aussi des utilisations industrielles plus poussées (bains d'huile/carburants).

En revanche, le POM possède une surface facilement rayable et est donc préférable pour un usage technique, interne et non pour un produit fini.

Le Polyacetal (plus connu sous le nom POM) est utilisé dans des milliers d'objets pour sa grande qualité, son incroyable solidité, sa facilité d'usage et la liberté de design qu'il offre. Depuis les pièces détachées automobiles aux rouages mécaniques en passant par les systèmes de charnières et de fermetures... les applications sont extrêmement variées !

Le POM est facile à entretenir. Pour nettoyer votre objet plastique découpé au laser ou vos gravures laser, il suffit d'utiliser un chiffon doux avec un détergent léger. Vous pouvez également utiliser des solvants plus puissants, car il possède une excellente résistance à de nombreux produits ménagers.

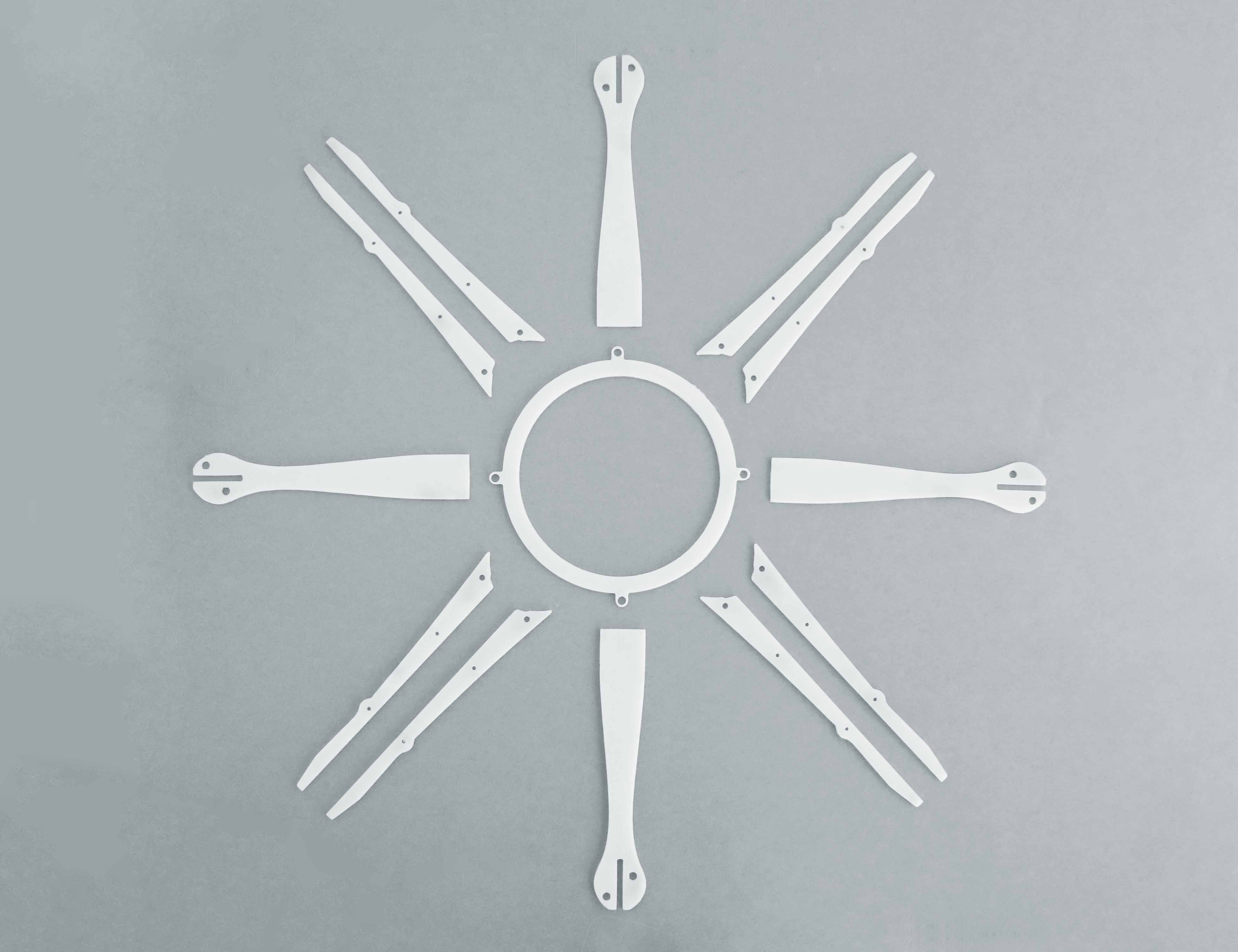

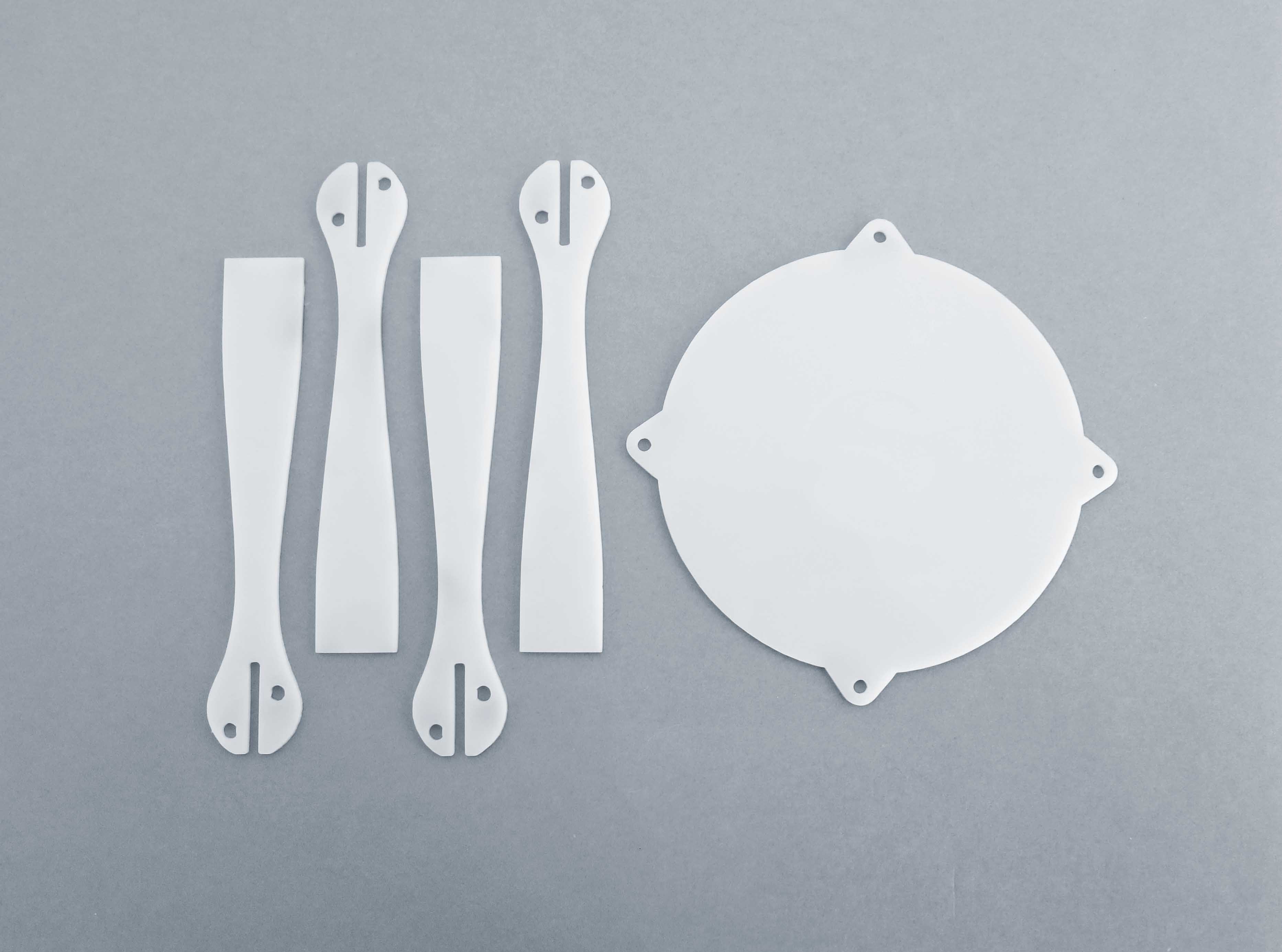

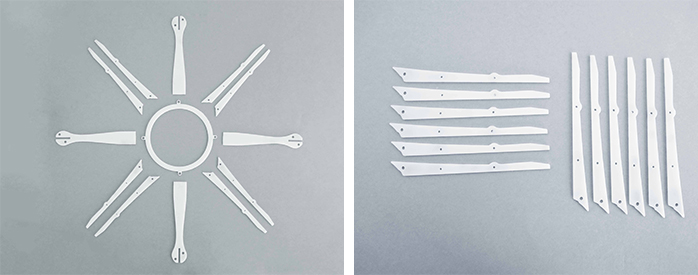

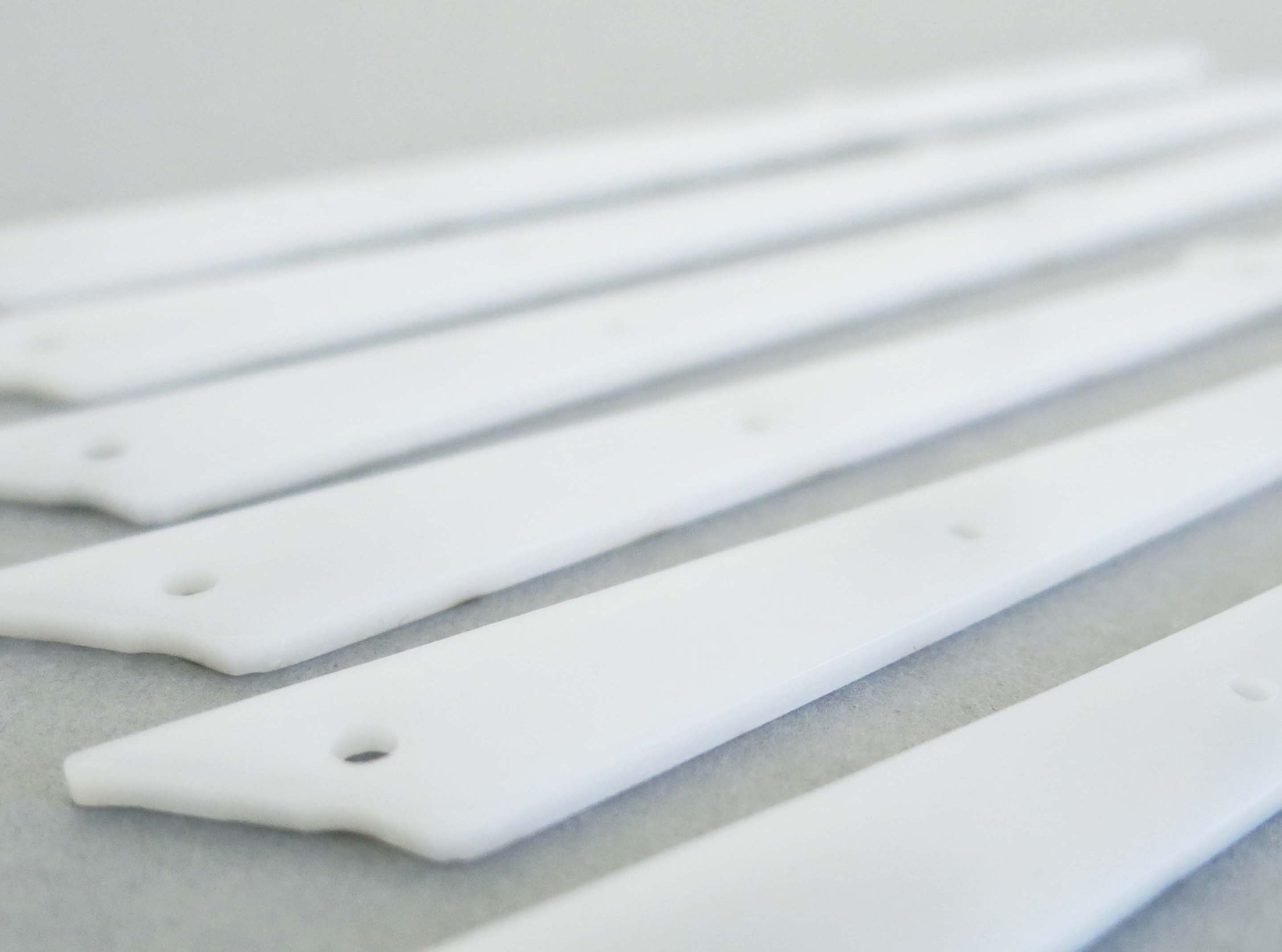

Voici quelques exemples d'utilisations du POM découpé ou gravé par nos clients :


Montage POM.jpg

Couleurs et épaisseurs

Épaisseurs & couleurs proposées par Sculpteo


Le POM est disponible dans les épaisseurs de :

  • 2 mm
  • 3 mm
  • 5 mm


POM Gear 1SMALL.jpg


Si vous souhaitez un autre matériau non présent dans cette liste (couleur...), vous pouvez également contacter notre service commercial à l'adresse sales@sculpteo.com et nous vous ferons un devis sur mesure.

Notre POM a une couleur blanche diffuse laissant passer environ 30% de la lumière. Le matériau étant livré sans film protecteur, le POM est sujet aux micro-rayures et n'est donc pas un matériau à but esthétique mais plutôt technique.

Le POM étant résistant à la plupart des solvants usuels, il peut être nettoyé à l'aide d'un chiffon et de l'acétone.

Couleurs Disponibles

Notre POM pour la découpe laser est disponible en blanc et noir.

POM thickness_2.jpg

Peindre et coller vos pièces en POM

Le POM est un matériau qui se prête à de nombreuses opérations, mais il n'est pas facile à peindre ou coller. Avant toute tentative, il est primordial de préparer et poncer la surface afin que la peinture ou la colle ne puisse accrocher.

En revanche il peut être scié, percé, formé et sérigraphié en respectant certaines contraintes.

Guides de modélisation

Précision du laser pour la découpe et la gravure


En tant que matériau technique blanc, la gravure de surface n'est que très peu visible sur le POM. Si vous souhaitez malgré tout créer une texture sur votre pièce, nous vous recommandons de n'utiliser que la gravure de surface légère. Nous déconseillons la gravure profonde, car elle peut déborder de la surface désirée et entraîner des effets peu esthétiques non souhaités.

Le laser découpe en vaporisant le matériau. En brûlant la surface, il laisse une entaille qui peut être plus ou moins large, selon l'épaisseur du matériau et le matériau lui-même (cette entaille se traduit par "kerf" en anglais).

En construisant votre fichier vectoriel, tenez compte de l'entaille que va laisser le laser en découpant (ou gravant) la surface. Prévoyez un surplus de matière équivalent à la surface qui sera entaillée.

Vous trouverez dans ce tableau les différentes valeurs du "Kerf" à prendre en compte lors de la modélisation :

Epaisseur du POM (mm) 2 5
Largeur de l'entaille (mm) 0,065 mm 0,075 mm  0,075 mm

Dimensions pour vos tracés de découpe et gravure

Taille minimum  15 x 15 mm
Taille maximum  940 x 590 mm



Les dimensions maximales de vos modèles sont limitées par les dimensions de la table de découpe des machines de découpe/gravure laser. Vos designs doivent donc respecter les mesures maximales indiquées ci-dessus afin de pouvoir être découpés/gravés par nos machines.

Des dimensions minimales peuvent être nécessaires quand il s’agit de découpe laser (pour la gravure laser, cette contrainte ne s'applique pas). Lors du chargement de votre design sur notre site, nous ne pouvons pas déterminer sur la base des informations contenues dans le fichier si vous souhaitez conserver l’intérieur ou l’extérieur de la surface sectionnée. Aussi, si vous voulez conserver la surface intérieure, il faut respecter des dimensions minimales; en effet, une surface trop petite, une fois découpée, pourrait se perdre sous le grillage de la table de découpe. Si vous voulez conserver la surface extérieure uniquement, cette contrainte de dimensions ne s’applique pas.


Avertissement

Faites très attention à respecter la taille minimum de 15x15mm : les éléments de cette taille présents dans un design sont tous susceptibles de ne pas être livrés.

Distance entre deux traits de coupe ou de gravure



Compte tenu de l'entaille que crée le laser en découpant la surface, il faut un minimum de distance entre deux traits de découpe ou de gravure, afin d'éviter que les traits se touchent et se confondent.

Vous pouvez vous référer à notre tutoriel pour plus de précision, pour vous aiguiller dans la construction vectorielle de votre design.

Astuce

Nous vous conseillons de bien regarder la contrainte d'entaille (ou kerf) indiquée plus haut sur cette page et de bien respecter la distance minimum entre deux traits de construction de votre design.


Préparer vos textes pour la découpe laser et gravure laser

Il est possible de découper/graver des textes. Les textes doivent être vectorisés, comme doivent l’être tous fichiers envoyés sur le site afin de lancer la machine de découpe/gravure laser.

En ce qui concerne la gravure laser, le laser va faire le contour de chaque lettre et va donc “graisser” le lettrage. Quand vous construisez votre fichier vectoriel, il est donc indispensable de :

  • privilégier des polices de caractère étroites
  • interlettrer les textes
  • ne pas écrire les textes trop petits (2 mm minimum)

En ce qui concerne la découpe laser, il est important de tenir compte de l’entaille (kerf) effectuée par le passage du laser pour le design de votre texte. Les textes découpés au laser doivent être vectorisés, c’est-à-dire traités comme des formes et donc respecter les mêmes règles (voir tutoriel).

Pour les lettres pleines particulièrement (A, D, O, B...), pensez à créer des points d'attache (voir ci-dessous), pour que le centre des lettres ne se détachent pas complètement. Ces points d’attache sont nécessaire si vous voulez conserver la partie extérieure de la découpe (nous dirons le pochoir). Pour que votre texte soit plus esthétique, vous pouvez appliquer ces points d’attache sur tout le texte.

Il est très facile de créer vous-même ces points d’attache. Vous pouvez par exemple utiliser une police de caractère du type STENCIL. Vous pouvez en trouver facilement sur Internet.


Astuce

Pour avoir une estimation de l’entaille (kerf), vous pouvez appliquer temporairement une épaisseur de 1,2 pt à votre tracé.


Profondeurs de gravure



Nous proposons deux types de gravure :

  • le trait de gravure (line engraving): idéal pour graver un contour. Il s’agit de la même opération que la découpe, à moindre puissance. Vous pouvez donc vous référer à nos remarques sur la découpe pour construire votre design. Un seul niveau de profondeur de gravure est disponible sur notre site.
  • la gravure de surface (surface engraving) ou gravure pleine. Pour ce type de gravure laser, le contour de votre design doit absolument être fermé. Nous proposons 2 niveaux de profondeur : superficielle ou profonde. Le niveau superficiel est à peine perceptible au toucher, contrairement au niveau profond.

Veillez à mettre des couleurs différentes sur votre dessin vectoriel selon que vous voulez faire une découpe / des traits de gravure / une gravure de surface.

Astuce

La gravure de surface se fait par balayage horizontal de la tête laser: le facteur temps dans la détermination du prix peut donc être important. Si vous avez un budget à optimiser, nous vous conseillons d’utiliser un niveau de gravure superficiel ou de limiter à quelques cm² la surface de gravure.


Assemblage de pièces

Possibilité d'assembler vos pièces ? Oui
Espace minimum pour l'assemblage Dépend de l'entaille (Kerf)

Les pièces découpées peuvent ensuite être assemblées. Pour cela, vous devez prévoir un espace minimum entre chacune d'elles. Vous devez donc prévoir un espace plus important si vous souhaitez que votre assemblage soit plus large, et que vos pièces soient plus mobiles. Veillez à construire votre design en fonction de l'entaille (kerf) laissée au passage du laser dans le matériau découpé.


Si vous voulez que vos objets s'encastrent l'un dans l'autre, par exemple un carré de POM jaune dans un cadre bleu, vous devez prendre en compte l'entaille et donc soustraire du périmètre interne du cadre bleu la moitié de la valeur de l'entaille et additionner au périmètre du carré jaune l'autre moitié de l'entaille, tel que l'on peut voir dans les schémas ci-dessous:



Pour plus d'informations sur l'assemblage de pièce, nous vous invitons à consulter le tutoriel sur la préparation de votre modèle pour la découpe laser sur Illustrator ou sur Inkscape.

La conception de nœuds pour le verrouillage de pièces

Si vous souhaitez imbriquer des pièces en POM et vous assurer qu'elles restent groupées, vous pouvez utiliser des nœuds. Les nœuds sont de petites bosses situées dans les fentes ou sur les onglets d'une pièce qui permettent de compenser les variations d'épaisseur des matériaux et de l'entaille. En effet, les nœuds compriment quand des pièces sont assemblées et concentrent la friction sur des points spécifiques, positionnés sur les nœuds, plutôt que sur la totalité de la surface de la fente. Ainsi, les fentes peuvent être plus larges sans pour autant se desserrer les unes des autres, les pièces restent donc encastrées.

Afin de vous assurer que les pièces restent bloquées, vous devez placer les nœuds sur les deux côtés d'une fente symétriquement les uns des autres, et selon la longueur de la fente, en placer plusieurs. Cela permet de minimiser toute torsion potentielle qui pourrait se produire si les nœuds sont décalés ou s’il manque un nœud. Elles doivent avoir une forme douce et être assez longues pour faciliter l'emboîtement. Finalement, selon la densité du matériau, il faut augmenter ou réduire la largeur des nœuds. Plus le matériau est dense, plus la largeur doit être réduite et vice-versa.

noeuds FR.png


Plusieurs objets dans un même fichier vectoriel

Possibilité d'avoir plusieurs objets dans un même fichier ? Oui



Il est possible de découper et graver plusieurs objets présents dans un même fichier vectoriel, comme indiqué dans le tutoriel comment uploader/préparer votre fichier 2D.

Données techniques du POM

Propriété du matériau Conditions Unité Valeur
Densité ISO 1183 g/cm3 1.38 à 1.44
Dureté Rockwell ISO 2039-2 échelle M 79 à 115
Résistance à la traction (élasticité) ISO 527 (5 mm/min) Psi 6490 à 9880
 Résistance à la traction (rupture) ISO 527 (5 mm/min)   Psi 4940 à 9600
Elongation à la rupture ISO 527  (5 mm/min) % 2.3 à 50

Pour plus d'informations, sur les propriétés du matériau polyamide, nous vous invitons à consulter les documents ci-dessous :
