Matériau d'impression 3D Ultrasint® PA11 ESD

Ultrasint® PA11 ESD est un matériau aux propriétés avancées, particulièrement adapté pour le secteur électronique. Quels sont les bénéfices et applications de ce matériau ?

Couleurs

Caractéristiques

Etat de surface
Détails
Solidité
Flexibilité

Guide de matériau du Ultrasint® PA11 ESD

Qu’est ce que l’Ultrasint® PA11 ESD ?

L’Ultrasint® PA11 ESD un matériau en poudre, bio-sourcé comprenant des propriétés de décharges électrostatique permettant d’augmenter la sécurité des processus dans le secteur de l’éléctronique. Grâce à des propriétés mécaniques intéressantes, ce matériau offre de nouvelles possibilités pour une large gamme d’applications, particulièrement dans le secteur de l’électronique.

Vos pièces seront imprimées en 3D en utilisant une poudre durable. Les pièces imprimées en 3D avec l’Ultrasint® PA11 ESD ne se chargent pas en électricité statique indésirable, et protège vos composants et systèmes sensibles. Ce matériau permet également de réduire le risque de pannes et de dommages induits par l’électrostatique. Si vous prototypez ou produisez un projet pour lequel la composante antistatique est importante, le matériau PA11 est celui qu’il vous faut.

Les pièces imprimées en Ultrasint® PA11 ESD sont imprimées avec la technique de Frittage Sélectif par Laser. Afin de bénéficier de toutes les propriétés techniques de ce matériau, veillez à bien respecter le guide de design avant d’envoyer votre modèle 3D à l’impression.

Quelles sont les applications possibles pour ce matériau ?

Avec le matériau PA11 vous allez pouvoir fabriquer facilement l’ensemble de vos prototypes et pièces finales antistatiques. En effet, la résistivité de surface de l’Ultrasint® PA11 ESD est inférieure à celle des matériaux de dissipation électrostatique traditionnels.


Propriétés électriquesMéthode de test Valeurs (X-direction)Valeur (Z-direction)
Résistivité volumique spécifique / Ω⋅m IEC 62631-3-12.3 - 1062.1 - 104
Résistivité volumique spécifique / Ω IEC 62631-3-21.3 - 1043.4 - 104

Ce matériau présente également de bonnes caractéristiques thermiques et mécaniques.

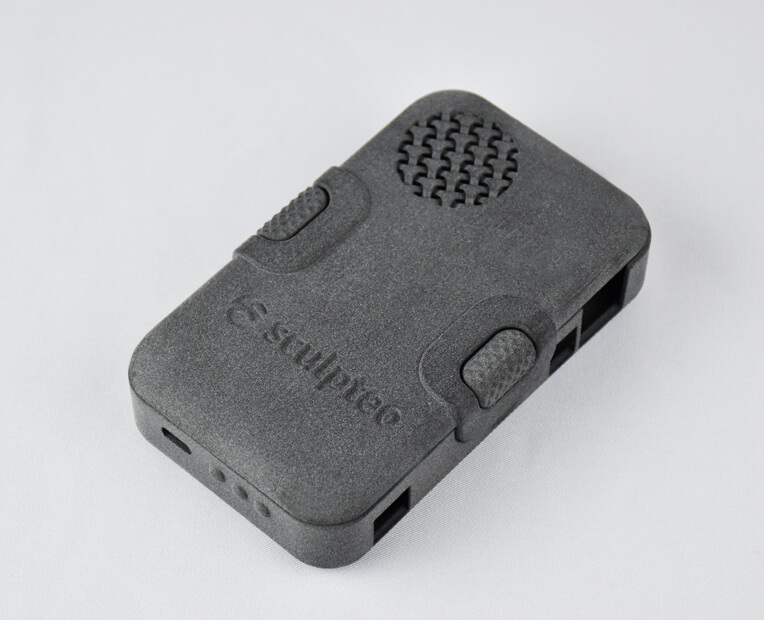

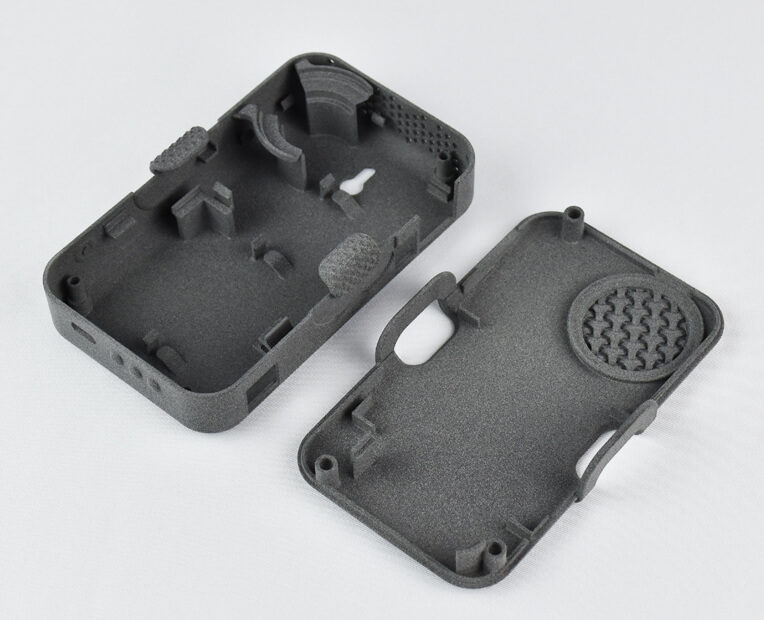

  • Boîtiers électroniques

L’Ultrasint® PA11 ESD vous permet de manipuler vos composants électroniques avec un niveau de sécurité plus élevé puisque le matériau n’accumule pas d’électricité statique et peut donc entrer en contact avec des composants électroniques sans risquer de les endommager.

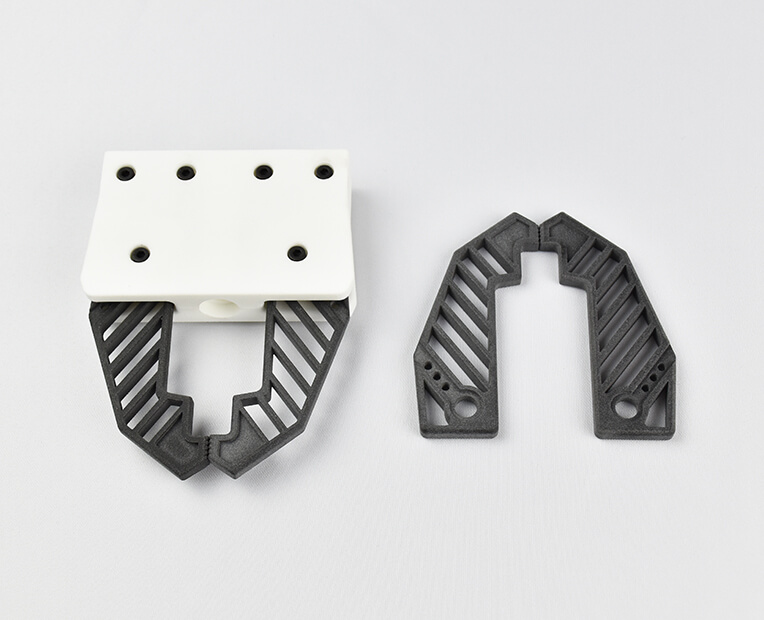

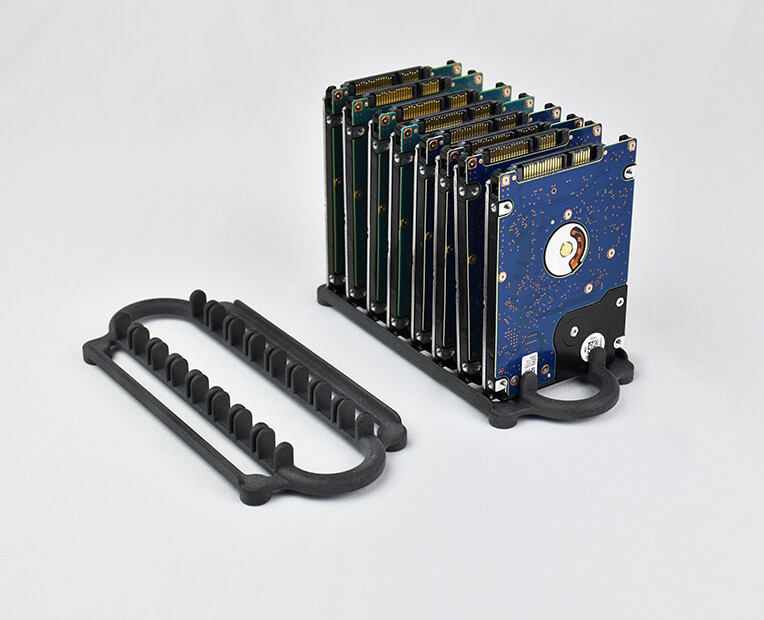

  • Fixations pour l’électronique

L’Ultrasint® PA11 ESD est le matériau optimal pour la construction rapide et durable de gabarits et fixations pour l’industrie de l’électronique.

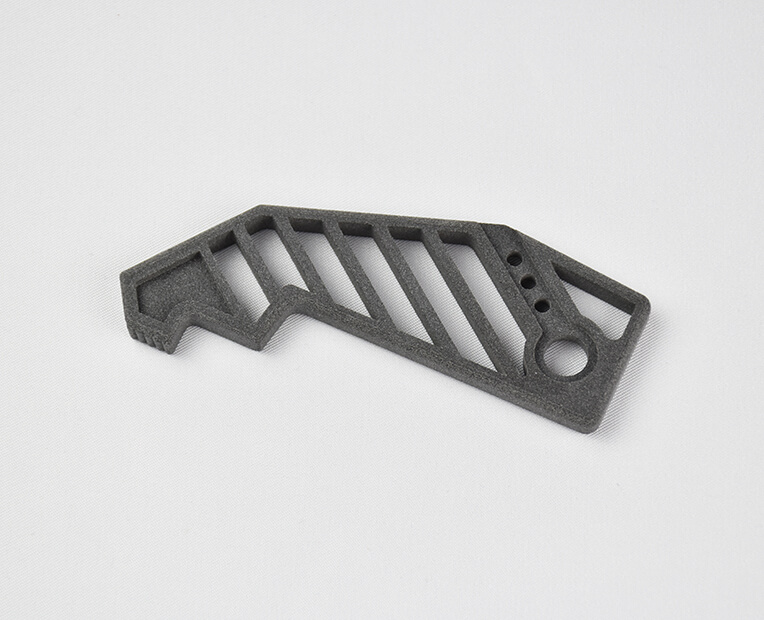

  • Outillage

Commencez à optimiser votre processus d’outillage et de création de pièces de machine en utilisant l’impression 3D. Le matériau Ultrasint® PA11 ESD possède des propriétés mécaniques intéressantes comme une bonne résistance à la traction mais également une élasticité élevée qui vous permettra de créer des outils efficaces.

Prix et délais

Le prix de votre impression 3D est calculée automatiquement au moment où vous transférez votre fichier sur notre site. Le prix changera en fonction de vos modifications, si vous changez de matériau, de finition, si vous modifiez la taille, utilisez l’évidemment, etc. En effet, nos prix se basent sur différent facteurs, incluant le volume final, la taille, pour ne citer que ceux-là.

Gardez à l’esprit que l’ajout d’une finition, un délai supplémentaire sera nécessaire. Votre date de livraison sera également calculée automatiquement une fois votre fichier 3D transférez sur notre site, et sera mis à jour à chacune de vos modifications.

Pour plus d’informations consultez notre page prix et délais.

Quel est le procédé d'impression 3D pour ce matériau ?

Sculpteo utilise le procédé de Frittage sélectif par Laser pour l’impression 3D de plastique PA11 ESD.

L’impression 3D se fait couche par couche par frittage de poudre. Un rouleau balaie le bac d’impression pour déposer une fine couche de poudre de polyamide puis le laser de notre imprimante 3D soude les grains de poudre qui vont former votre objet en les chauffant sans mener jusqu’à la fusion. Le processus est répété jusqu’à l’obtention d’un bloc de poudre, au sein duquel se trouve votre objet.

Maximum size

150x 200x 250 mm

The maximum size of your models are limited by the physical size of our 3D printers – nothing can be printed larger than the printer bed.

Due to the printing process, your objects will have upskin and downskin. Upskin is a little concave, whereas downskin will show slight convex. Upskin will appear on the top of your object, downskin at the bottom. This is important to consider when you set the orientation of your 3D model. If the upskin and downskin will affect your design, set the orientation beforehand and we will honor it, if you are not sure, our technicians will choose the best one.

Standard layer thickness100µm
Accuracy± 0.4% (minimum of ± 0.4 mm)

Minimum wall thickness  0.7mm

Stemmed elements with support0.7mm
Stemmed elements without support1mm

Minimum height and width details

Embossed : 0.5 mm


Engraved : 0.5 mm

Ratio Depth / width1/1
A detail’s minimum precision is mainly determined by the resolution of our 3D printers. However, during the cleaning process, a fine layer of detail can also be lost. In order for a detail and text to be visible we recommend following our recommended sizes at the very least.It’s possible that particularly fine embossings and engravings will not be visible, as the carving could get filled with excess powder that is later unable to be cleaned out. If an embossing or engraving is an essential part of your design we recommend making them as deep as possible. To ensure a better powder removal (thus a better detail visibility), the width of your details must be at least as big as depth.
Enclosed parts ?Yes
Interlocking parts ?Yes


Our material has the ability to print the most complex designs of our materials . An example of a complex design is a volume enclosed within another volume, like a chain or a ball joint connection. Our printers have the ability to print a fully interlocked chain, with no support structures to remove.

Minimum spacing between fixed walls0.5 mm
Minimum clearance between parts0.5 mm


For a successful 3D print a minimum clearance between objects is required to allow excess material to be sand blown out. If this space is not left within the design, the object will be a solid. This is particularly important for articulated objects – as the space left between the walls will define the object’s ability to move.


Do not forget

Clearance should be at least 0.5 mm, however that is the minimum for small objects. Larger objects require more space between their parts. This is due to the HP printing process. Our printer beds are heated during the process, and larger objects are heated for longer periods. A small space between large objects runs the risk of melting together as it remains under heat for a long period of time. In some other cases, holes should be added to allow us to drain for the excess powder material within the clearance.


Hollowing ?  Yes: 5mm

Our online hollowing optimization tool has the ability to greatly reduce the price and the weight of a print by reducing the amount of material used.

Using the tool requires adding two holes to your model, which will serve as the drain for the excess powder material within the object. The minimum size of these holes is determined by our website. Otherwise, it is possible to hollow your object manually in your 3D modeling software.

Value (Dry)

Value (Cond)

Method

Tensile Strength

65 MPa (X) / 55 MPa (Z)

55 MPa (X) / 47 MPa (Z)

ISO 527-2  (23°C)

Tensile Modulus

3150 MPa (X) / 2150 MPa (Z)

2300 MPa (X) / 1550 MPa (Z)

ISO 527-2 (23°C)

Elongation at Break

20% (X) / 23% (Z)

22% (X) / 31% (Z)

ISO 527-2 (23°C)

Tensile Strength

38 MPa (X) / 30 MPa (Z)

34 MPa (X) / 27 MPa (Z)

ISO 527-2  (80°C)

Tensile Modulus

900 MPa (X) / 550 MPa (Z)

800 MPa (X) / 500 MPa (Z)

ISO 527-2 (80°C)

Elongation at Break

37%  (X) / 49% (Z)

35% (X) / 47% (Z)

ISO 527-2 (80°C)

Charpy Impact unnotched

6.6 kJ/m² (X) / 4.7 kJ/m² (Z)

7.3 kJ/m² (X) / 5.3 kJ/m² (Z)

ISO 179-1

HDT B (0.45 MPa, dry)

186°C

186°C

ISO 75-2

Imprimez en 3D avec l'Ultrasint® PA11 ESD dès maintenant !

Avec le service d’impression 3D de Sculpteo, vous n’êtes qu’à quelques clics d’une impression 3D professionnelle en Ultrasint® PA11 ESD. Votre modèle 3D est imprimé avec la plus grande qualité et livré à votre porte.
