Nylon PA12

Toutes les informations dont vous avez besoin pour imprimer en 3D avec notre plastique Nylon PA12.

Couleurs

Finitions

Caractéristiques

Etat de surface
Détails
Solidité
Flexibilité

Le guide du Nylon PA12

Qu'est-ce que le Nylon PA12 ?

Vos objets en Nylon PA12 (plastique) sont imprimés depuis une poudre de polyamide, plus communément appelé nylon ou plastique. Solide et flexible à la fois, le polyamide résiste à la pression lorsqu’il subit une flexion. Il permet également l’impression de modèles complexes contenant des volumes inclus dans d’autres volumes. Peu coûteux et rapide à produire, le polyamide permet, aux designers débutants comme aux plus expérimentés d’imprimer leur modélisation en 3D à moindre coût. Sa surface brute a un aspect granuleux, sableux et légèrement poreux. Toutes nos impressions 3D en polyamide sont d’abord produites en blanc et peuvent ensuite être teintées et polies selon les finitions que vous avez choisies.

Quelles applications pour le Nylon PA12 ?

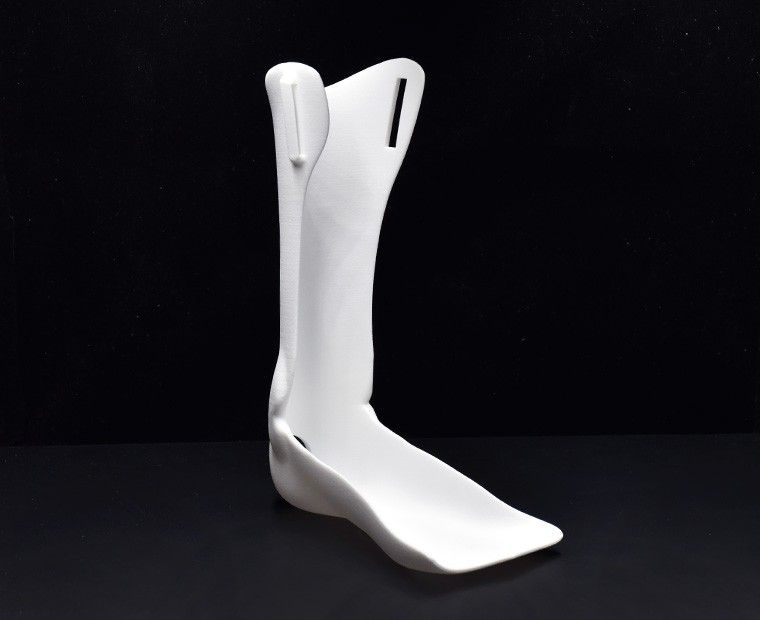

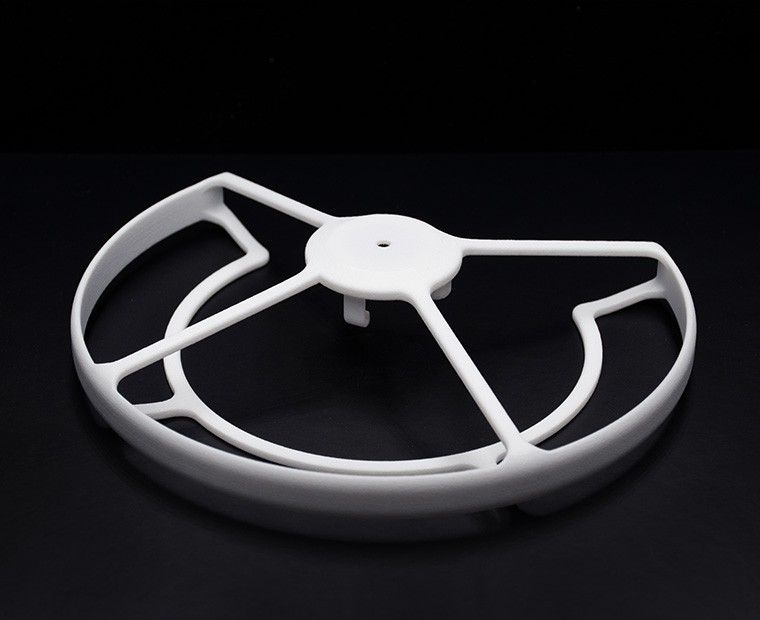

Ce matériaux est très largement utilisé dans le milieu de l’impression 3D. Il permet aussi bien d’effectuer du prototypage rapide que de créer des produits finis. Les objets que nous imprimons dans ce matériau sont destinés à de nombreuses utilisations. Il convient aussi bien pour des objets à but mécanique (prototypes, systèmes de roulements, engrenages, objets articulés, etc.), ornemental, ou pédagogique (maquettes, etc.).

Le prototypage avec le Nylon PA12 est une bonne solution, le procédé étant moins cher et plus rapide que les autres. Vous n’avez qu’à modifier votre design avec votre logiciel d’impression 3D pour faire de nouvelles itérations.

Prix et délais

Le prix de votre impression 3D est calculée automatiquement au moment où vous transférez votre fichier sur notre site. Le prix changera en fonction de vos modifications, si vous changez de matériau, de finition, si vous modifiez la taille, utilisez l’évidemment, etc. En effet, nos prix se basent sur différent facteurs, inculant le volume final, la taille, pour ne citer que ceux-là.

Gardez à l’esprit que l’ajout d’une finition, un délai supplémentaire sera nécessaire. Votre date de livraison sera également calculée automatiquement une fois votre fichier 3D transférez sur notre site, et sera mis à jour à chacune de vos modifications.

Des options de livraison différentes sont disponibles lorsque vous imprimez en Nylon PA12. Vous pouvez choisir entre les livraisons Économique, Standard ou Express.

Livraison économique: Votre commande sera moins chère mais mettra plus de temps à arriver.

Livraison express: Votre commande sera plus chère, mais arrivera plus rapidement.

Pour plus d’informations consultez notre page prix et délais

Quel est le procédé d'impression 3D pour le Nylon PA12 ?

Sculpteo utilise le procédé de Frittage sélectif par Laser pour l’impression 3D de plastique Nylon PA12. L’impression 3D se fait couche par couche par frittage de poudre. Un rouleau balaie le bac d’impression pour déposer une fine couche de poudre de polyamide puis le laser de notre imprimante 3D soude les grains de poudre qui vont former votre objet en les chauffant sans mener jusqu’à la fusion. Le processus est répété jusqu’à l’obtention d’un bloc de poudre, au sein duquel se trouve votre objet.

Quelles sont les finitions disponibles pour le Nylon PA12 ?

Nous proposons 3 finitions différentes :

  • Brut : la surface est uniquement sablée, mais n’est pas polie. Elle reste donc plus rugueuse. C’est l’option la plus économique.
  • Poli : votre objet est poli par polissoir mécanique. Cela signifie qu’il est déposé dans une cuve vibrante, au milieu d’éléments abrasifs. Les mouvements de la vibration créent un frottement entre votre pièce et ces éléments, ce qui permet de la polir.
  • La finition Color Touch Cette finition est disponible après avoir contacté notre Service Client . Avec cette teinture, votre pièce imprimée en 3D aura un rendu satiné. Cette finition résiste aux manipulations quotidiennes, elle est parfaite pour vos pièces placées en extérieur, soumises aux frottements et aux éraflures.
    Les couleurs disponibles pour cette option de finition via notre plate-forme de commande sont: bleu, noir, rouge, vert et orange. Les couleurs disponibles pour personnaliser votre commande après avoir contacté notre équipe de vente sont: jaune, marron, rose, blanc, violet, marine, bordeaux, antracite et gris souris.

  • La finition Color Resist Cette finition donne à vos pièces imprimées en 3D un rendu mat. Elle résiste aux frottements et permet d’obtenir une couleur cohérente entre les différentes séries. Les couleurs disponibles pour cette option de finition via notre plate-forme de commande sont: bleu, noir, rouge, vert et orange. Les couleurs disponibles pour personnaliser votre commande après avoir contacté notre équipe de vente sont: jaune, marron, rose, blanc, violet, marine, bordeaux, antracite et gris souris.

  • Lissage Embellisseur : Lissé grâce à un procédé physico-chimique, les objets finis avec notre Lissage Embellisseur possèdent une surface lissage et brillante. Ce procédé a pour objectif de proposer des pièces imprimées en 3D et dont l’état de surface est comparable à celui de pièces fabriquées par injection plastique. Le Lissage Embellisseur lisse l’ensemble de votre objet imprimé en 3D et fonctionne en atténuant la porosité inhérente au frittage de poudre par laser. Cette finition est recommandée pour les formes organiques, les figurines, mais aussi pour les boîtiers électroniques. Le Lissage Embellisseur vous offre une surface aussi lisse qu’avec une pièce fabriqué en plastique injecté.
    La nature du Lissage Embellisseur ne permet pas de garantir un résultat similaire sur toutes les pièces. Les résultats peuvent varier d’une pièce à l’autre. La réaction physico-chimique peut en provoquer de légères transformations de la pièces telles que des changements de géométries mineurs ou une perte de détails. Les designs qui comprennent des géométries très complexes, des pièces évidées ou des angles et arrêtes vifs pourront être légèrement transformés. Cette finition est seulement disponible pour le Nylon PA11 (plastique noir) et le Nylon PA12 (plastique) en blanc
Résolution standard100 – 120µm
High Definition layer thickness60µm
Tolérance± 0.3% (minimum of ± 0.3 mm)

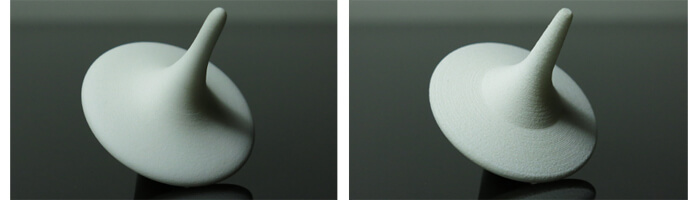

PA resolution Plusieurs résolutions d’impression sont disponibles pour vos impressions en polyamide : une résolution standard de 100 à 120µm et une résolution haute définition de 60µm.

Vous pouvez adapter le sens des couches d’impression à la géométrie et à l’usage que vous souhaitez faire de vos pièces en utilisant notre outil Série .

Nous imprimons vos objets 3D en polyamide avec une précision maximum de ± 0.3 mm et une précision globale de ± 0.3% pour les pièces de plus de 100mm.

Taille maximum plastique blanc675 x 366 x 545 mm
Taille maximum plastique poli300 x 220 x 200 mm
x+y+z ≤ 540 mm
Taille maximum plastique teinté180 x 220 x 220 mm
Taille maximum plastique teinté noir  350 x 310 x 310 mm
Taille maximum plastique teinté et poli180 x 220 x 220 mm
Taille maximum plastique peint675 x 366 x 545 mm
Taille maximum Color Resist280 x 280 x 450 mm
Taille maximum Color Touch280 x 280 x 450 mm
Taille maximum plastique poli 60µm180 x 220 x 300 mm
Smoothing beautifiermin: 15 x 15 x 0.5 mm
max: 140 x 250 x 90 mm
Épaisseur minimum (parois flexibles)0.8mm
Épaisseur minimum (parois rigides)2mm
Épaisseur minimum pour les éléments filaires

0.8mm avec support
1mm sans support

Épaisseur minimum pour les zones subissant une contrainte importante1-2mm


Diagram to show the minimum thicknessof your 3D print model

Les parois de votre objet doivent être suffisamment épaisses pour supporter le procédé d’impression sans casser. Nous vous recommandons de concevoir votre modèle en respectant l’épaisseur minimale qui est propre au polyamide. Si les parois de votre design sont plus fines que 0.8 mm, il est préférable de modifier votre design afin d’ajouter des supports sur la partie la plus fragile.

Pour les designs en tige, ou bien les zones subissant une contrainte particulière, des précautions doivent être prises quant à l’épaisseur d’impression. Afin d’éviter que votre objet soit cassé, nous vous conseillons de prévoir une épaisseur d’au moins 1 mm pour les designs en tige qui n’ont pas de support, et 0.8 mm pour les parties pour lesquelles des éléments de soutien sont prévues.

.


Astuce

Icon to show that you can ad a support structure to maintain stability

Nous vous conseillons d’ajouter des éléments de supports pour les éléments fragiles afin de limiter les portes à faux et risques de casse. Sur une figurine par exemple, vous pouvez souder les éléments fragiles au corps principal : oreilles et cils soudés au visage, col, cravate et collier soudés au buste, etc.

.


Avec une épaisseur de 0.8 mm, vos parois resteront plutôt flexibles. Si vous souhaitez obtenir un design plus rigide, il vous suffit de modéliser vos pièces de façon à ce que l’épaisseur des parois soit supérieure à 2mm.


A savoir

TLe Nylon PA12 (plastique) peut parfois se déformer pour les surfaces longues et fines: c’est le phénomène de cintrage.


Sculpteo propose un outil de contrôle de solidité directement en ligne. Cela vous permet de connaître les zones de fragilités de votre design, et de voir quelles parties doivent être renforcées en vue de l’impression 3D. Pour y accéder, il vous suffit de transférer votre fichier 3D et de cliquer sur « Vérification » après avoir sélectionné le matériau de votre choix.


Ne pas oublier

Icon to keep in mind that solidity check tool don't detect physical aberrations

Il est important de noter que notre outil de contrôle de solidité ne permet pas de détecter les aberrations physiques : pièces flottantes, porte-à-faux, pièce supportant un poids trop important par rapport à son épaisseur, etc. Une vigilance particulière doit donc être accordée à la géométrie de votre design et les parties les plus sollicitées doivent être épaissies.


Taille minimale des détails visibles0.3 mm
Largeur et hauteur minimales conseillées pour les détailsEmbossage : 0.4 mm
gravure: 0.5 mm
Largeur et hauteur minimales pour un texte lisible0.5mm
Ratio longueur/profondeur minimum1/1


Diagram to show the etching and embossing depths

La finesse des détails dépend de la résolution de notre imprimante 3D, mais aussi de la solidité des zones détaillées lors du nettoyage après impression. Nous vous invitons donc à respecter les tailles minimales indiquées ci-dessus pour vos détails et vos textes. Pour assurer un meilleure visibilité, la largeur de vos détails doit être au moins aussi importante que leur profondeur.

Inclusion de volumes possible ?Oui
Articulation possible ?Oui


PA details

Notre matériau Nylon PA12 (plastique) vous permet d’imprimer vos designs les plus complexes grâce à la technologie du frittager sélectif par laser. Le polyamide est donc le matériau idéal pour imprimer un objet articulé ou contenant des inclusions de volumes. Vous pouvez tout à fait imprimer des modèles du type côte de maille, chaîne, et plus encore.

Espacement minimum entre parois fixes0.5 mm
Jeu fonctionnel minimum0.5 mm


Diagram to show the minimum spacing and clearance need to a 3D print

L’impression 3D requiert qu’un espace de jeu suffisamment important soit laissé afin de nettoyer la poudre de polyamide présente entre deux surfaces. Cela permet d’éviter que ces parois ne restent soudées l’une à l’autre. L’espacement minimum est notamment nécessaire pour les parties qui seront articulées, mais l’est également pour l’espacement entre les parois fixes. Il est donc nécessaire de prévoir un espace supérieur à 0.5 mm entre chacune de vos surfaces.


Ne pas oublier

Le jeu doit être d’autant plus important que votre pièce est grande. En effet, plus votre pièce est massive, plus les zones chauffées par le laser sont importantes : la poudre présente au niveau du jeu risque d’être soudée par propagation de la chaleur et donc impossible à extraire lors du dépoudrage. Par ailleurs, il est important de prévoir un espace permettant d’extraire la poudre non fusionnée de la zone d’articulation : dans certains cas, il est nécessaire d’ajouter des trous pour permettre cet évidement.


Possibilité d’assembler vos pièces ?Oui
Espace minimum pour l’assemblage0.5 mm


PA details

Les pièces imprimées en polyamide peuvent être assemblées entre elles. Pour cela, vous devez prévoir un espace minimum entre chacun de vos pièces à assembler. Cet espace est de 0.5 mm. Vous pouvez toujours prévoir un espace plus important si vous souhaitez que votre assemblage soit plus large, et que vos pièces soient plus mobiles.

Possibilité d’évider ?Oui


Diagram to optimize the hollowing

Evider vos pièces en polyamide vous permet de les rendre plus légères, et de réduire le prix d’impression. Il est possible d’évider votre objet directement sur notre site. Pour cela, il vous suffit de télécharger votre fichier 3D puis de cliquer sur l’onglet “Optimiser” afin d’activer la fonctionnalité “Evider”.

Il est important de prévoir au moins deux trous afin d’extraire la poudre non fusionnée, et les placer à des endroits stratégiques pour l’évidement. Les dimensions minimales de ces trous sont calculées automatiquement sur notre site.

Possible d’avoir plusieurs objets dans un même fichier ?Non


Icon to show that you can't print a 3D file containing several objects

Il n’est pas possible d’imprimer en Nylon PA12 (plastique) plusieurs objets présents dans un même fichier 3D.

Propriété du matériauConditionsUnitéValeur
Masse volumique de pièces frittéesEOS-Methodg/cm3min. 0.90 / max. 0.95
Module de YoungDIN EN ISO 527N/mm21700 ± 150
Limite élastiqueDIN EN ISO 527N/mm245 ± 3
Elongation à la ruptureDIN EN ISO 527%20 ± 5
Température de fusionDIN 53736°Cmin. 172 / max. 180
