Ultracur3D® EPD 1086

Vous êtes à la recherche d'un matériau en résine pour vos projets de production en impression 3D ? Découvrez l'Ultracur3D® EPD 1086.

Couleurs

Caractéristiques

Etat de surface
Détails
Solidité
Flexibilité

Guide du matériau Ultracur3D® EPD 1086

Qu’est-ce que l’Ultracur3D® EPD 1086?

L’Ultracur3D® EPD 1086 est une résine pour l’impression 3D, développée par la technologie Photocentric et appartenant à la ligne de matériaux photopolymères Engineering Plastic Daylight (EPD).  Il s’agit d’une résine photo sensible.

Cette résine est adaptée à un grand nombre d’applications et se révèle particulièrement utile pour la fabrication de grandes pièces, avec une plateforme mesurant 510 mm x 280 mm. L’Ultracur3D® EPD 1086 offre la possibilité de créer des pièces de grande qualité pour les applications et les industries exigeantes, et ce, à un prix compétitif. La grande résistance et flexibilité de ce matériau permettra aux clients de réaliser leurs prototypes, leurs projets d’ingénierie ou encore des pièces de grande taille.

Les pièces imprimées avec le matériau Ultracur3D® EPD 1086 sont noires et imprimées avec la technique de cristaux liquides ou Liquid Crystal Display (LCD). Afin de bénéficier de toutes les propriétés techniques de ce matériau, veillez à bien respecter le guide de design avant d’envoyer votre modèle 3D à l’impression.

Applications

  • Précision

L’Ultracur3D® EPD 1086 offre l’opportunité de créer des pièces très détaillées. Grâce à cette résine vous pouvez créer des objets précis présentant une bonne résistance à la pression. La précision est de +/- 100μm (données fournies par Photocentric).

  • Grande pièce

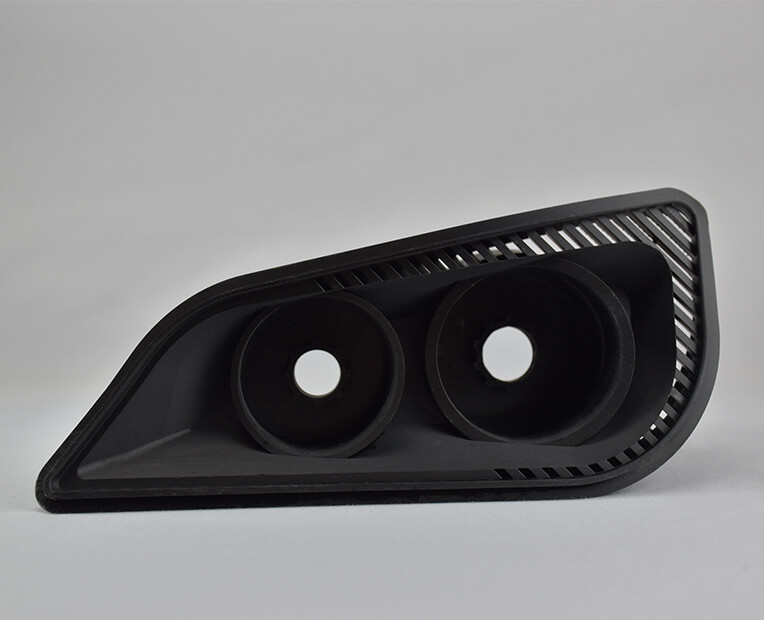

L’Ultracur3D® EPD 1086 est un matériau parfait pour fabriquer des objets robustes à grande échelle. La taille maximum autorisée par l’imprimante 3D LCD est de 510 x 280 x 350 mm (X – Y – Z)

  • Production

Plateforme : 510 mm x 280 mm

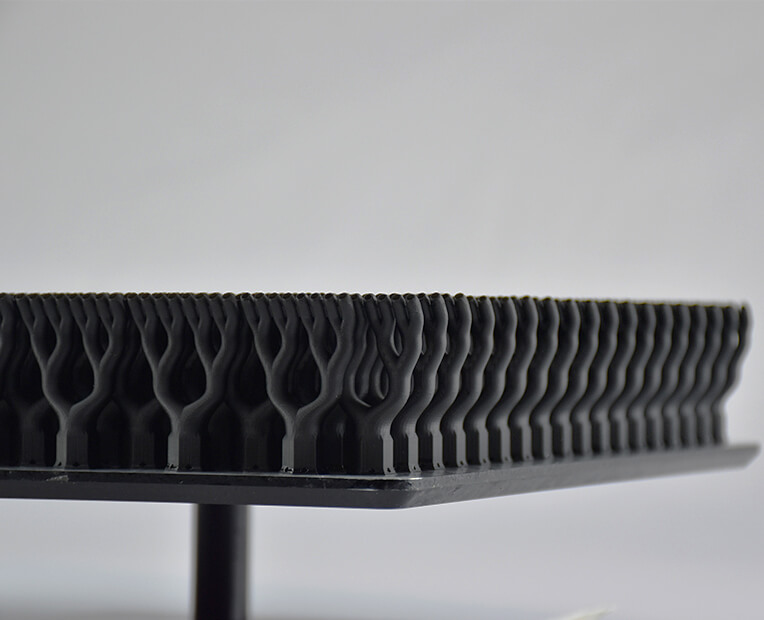

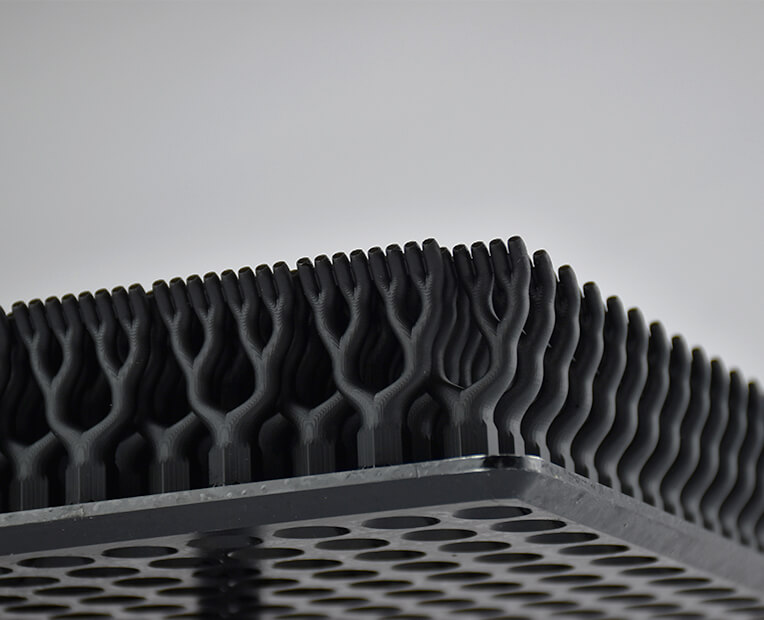

L’Ultracur3D® EPD 1086 est une résine idéale pour vos pièces fonctionnelles, grâce à la taille de la plateforme de construction. Elle est parfaite pour la création de pièces en série.

Prix et délais

Le prix de votre impression 3D est calculée automatiquement au moment où vous transférez votre fichier sur notre site. Le prix changera en fonction de vos modifications, si vous changez de matériau, de finition, si vous modifiez la taille, utilisez l’évidement, etc. En effet, nos prix se basent sur différents facteurs, incluant le volume final, la taille, pour ne citer que ceux-là.

Gardez à l’esprit que l’ajout d’une finition, un délai supplémentaire sera nécessaire. Votre date de livraison sera également calculée automatiquement une fois votre fichier 3D transféré sur notre site, et sera mis à jour à chacune de vos modifications.

Pour plus d’informations consultez notre page prix et délais.

Comment la technologie LCD fonctionne-t-elle ?

La technologie LCD est un procédé d’impression 3D de résine, assez similaire à la technologie DLP.  Ces deux techniques d’impression utilisent une source de lumière pour solidifier la résine liquide. La technique LCD utilise une lumière UV par LED qui va solidifier la résine couche par couche. Un masque permet de ne révéler que la couche à solidifier.

Contrairement aux technologies SLA et DLP, la technique LCD n’a besoin d’aucun dispositif pour diriger la source de lumière.

Quelles sont les options de finition disponibles ?

Brut : Les supports sont retirés de la pièce. Suite à cela, des traces peuvent être visibles.

Nous retirons les supports durant les étapes de post-process. La surface de l’objet en contact avec les supports peut présenter des imperfections, celles-ci peuvent être poncées par un technicien sur demande

Merci de garder cela à l’esprit lors de la conception de votre design afin de faciliter la bonne fabrication de votre pièce mais aussi pour assurer un bon retrait des supports et ainsi, un bel aspect fini.

Taille maximum  510 x 280 x 350 mm (X – Y – Z)

La taille maximum de vos modèles est limitée par la taille physique de l’imprimante 3D.

Epaisseur de couche standard100µm
Précision± 100µm*

*données fournies par Photocentric (tolérance respectée pour un minimum de 90% des mesures effectuée)

Epaisseur minimale pour les parois  0.6mm

Epaisseur minimale pour les éléments filaires avec support0.6mm
Epaisseur minimale pour les éléments filaires sans support1mm

Les angles sous 45° ont besoin d’un support.

overhangs

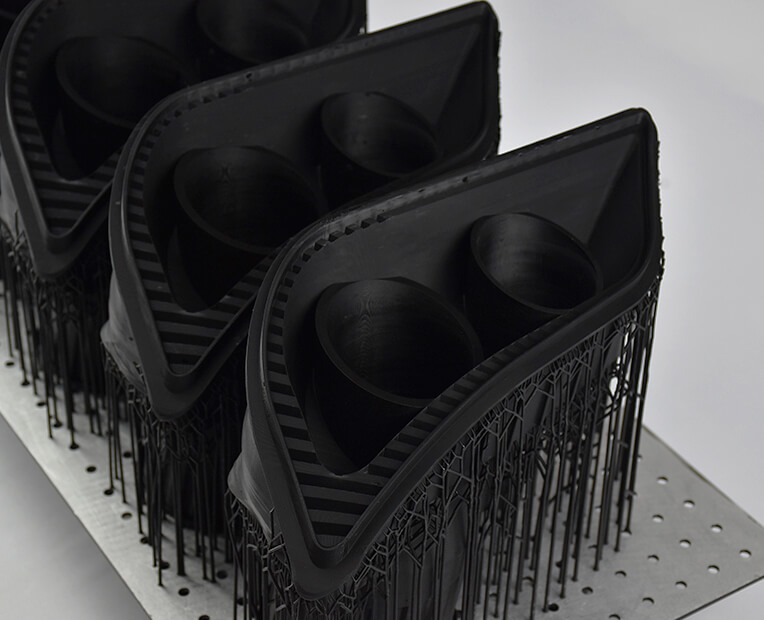

Des structures de support peuvent être nécessaires pour prévenir la déformation durant l’impression et le post-process.

Les supports sur les angles, trous ou coins sont parfois compliqués à retirer.

S’il vous plait, gardez à l’esprit que là où les supports se trouvaient, la surface de votre objet sera moins lisse.

Largeur et hauteur minimales conseillées pour les détails Embossage : 0.3 mm  Gravure : 0.3 mm
La finesse des détails dépend de la résolution de notre imprimante 3D, mais aussi de la solidité des zones détaillées lors du nettoyage après impression. Nous vous invitons donc à respecter les tailles minimales indiquées ci-dessus pour vos détails et vos textes. Pour assurer un meilleure visibilité, la largeur de vos détails doit être au moins aussi importante que leur profondeur.
Inclusion de volume ?Non
Articulation ?Non


Notre matériau vous permet d’imprimer vos designs les plus complexes. Ce matériau est idéal pour imprimer un objet articulé ou contenant des inclusions de volumes. Vous pouvez tout à fait imprimer des modèles du type côte de maille, chaîne, et plus encore.

Espacement minimum entre parois fixes0.4 mm


Evidement ?Non

Evider vos pièces vous permet de les rendre plus légères, et de réduire le prix d’impression. Il est possible d’évider votre objet directement sur notre site. Pour cela, il vous suffit de télécharger votre fichier 3D puis de cliquer sur l’onglet “Optimiser” afin d’activer la fonctionnalité “Evider”.

Il est important de prévoir au moins deux trous afin d’extraire la poudre non fusionnée, et les placer à des endroits stratégiques pour l’évidement. Les dimensions minimales de ces trous sont calculées automatiquement sur notre site.

Il n’est pas possible d’imprimer un fichier 3D contenant plusieurs objets, c’est pourquoi nous n’acceptons pas les fichiers en grappes, avec différents objets. Si vous souhaitez commander plusieurs pièces identiques, vous pouvez sélectionner le nombres de pièces que vous souhaitez durant la commande.

Pour obtenir plus d’informations sur notre service de fabrication additive de métal, vous pouvez contacter notre service client .

Grappe Material no.jpg

Value Norm
Tensile Strength42.0 MPaASTM D638
E Modulus1810 MPaASTM D638
Elongation at Break26 %ASTM D638
Charpy notched, 23 °C2.6 kJ/m2ISO 179-1
HDT B (0.45 MPa)53°CASTM D648

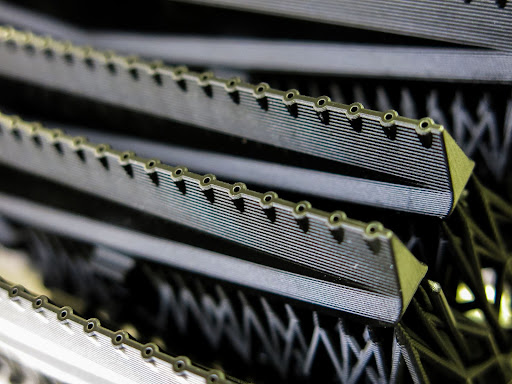

Ils utilisent Ultracur3D® EPD 1086:

Imprimez en Ultracur3D® EPD 1086 dès maintenant !

Avec le service d’impression 3D de Sculpteo, vous n’êtes qu’à quelques clics d’une impression 3D professionnelle en Ultracur3D® EPD 1086. Votre modèle 3D est imprimé avec la plus grande qualité et livré à votre porte.
