Sommaire

Sur cette page, vous trouverez de nombreuses informations, astuces et conseils pour réaliser de vos objets en découpe et gravure laser sur du Contreplaqué. Après la lecture de cette page, vous disposerez de toutes les informations essentielles sur :

Informations générales sur le matériau

Le matériau contreplaqué

Le contreplaqué est constitué de plusieurs plaques de bois, collées l'une sur l'autre, croisant le sens du fil du bois. Assemblées autour d'une plaque centrale, elles sont systématiquement en nombre impair. Ces deux caractéristiques confèrent au contreplaqué des propriétés appréciées des ébénistes, constructeurs, designers, artistes, artisans d'art : résistance mécanique (structures, constructions), souplesse (mobilier), esthétisme, résistante à l'eau et légèreté.

Contreplaqué et découpe laser sont de bons alliés. La découpe laser est précise et permet de tracer des contours extrêmement fins. La gravure sur contreplaqué, possible avec une machine de découpe laser, permet des rendus photo ou typographique de haute définition. Le laser coupe net et proprement, aucun travail de finition n'est nécessaire.

Par ailleurs, une ou plusieurs essences de bois différents peuvent constituer le contreplaqué. Nous proposons en ligne trois contreplaqués mono-essence:

  • contreplaqué peuplier (fabriqué dans notre usine en France)
  • contreplaqué okoumé (fabriqué dans notre usine en France)
  • contreplaqué érable (fabriqué dans notre usine aux Etats-Unis)

Vous pouvez également nous contacter à l'adresse contact@sculpteo.com si vous souhaitez un autre type de contreplaqué (un minimum de commande est requis).

Le bois est un matériau naturel. D'une planche à l'autre, les nervures varient, ce qui vous permet de donner à vos pièces en contreplaqué un caractère unique.

Prix et délais de découpe et gravure

Votre prix de découpe et de gravure laser est calculé automatiquement au moment de la mise en ligne de votre fichier vectoriel sur notre site. Il est calculé de façon interactive et dépend de facteurs tels que la quantité de matériau utilisée, le temps machine nécessaire pour la découpe ou la gravure et des frais logistiques. Vous pouvez donc visualiser son évolution en direct au fur et à mesure des modifications que vous apportez à votre fichier vectoriel. Pour obtenir le prix de votre modèle en quelques clics, il vous suffit donc de vous connecter et de transférer votre fichier vectoriel.

Pour la découpe laser, nous avons deux catalogues différents : un pour les matériaux que nous produisons dans notre usine en France, et un pour les matériaux que nous produisons dans notre usine aux Etats-Unis. En fonction de si vous choisissez des matériaux dans l’un ou l’autre ou les deux, votre délai et votre coût de livraison seront modifiés.

Le délai de découpe et de gravure est de l'ordre de 2 jours ouvrés pour le contreplaqué produit en France, et de 4 jours ouvrés pour celui produit aux Etats-Unis. Un délai supplémentaire de 24h à 48h peut être nécessaire suivant l'ampleur de votre fichier vectoriel. En effet, selon la définition de votre gravure notamment, l'opération peut prendre du temps. Le délai définitif est indiqué sur notre site au moment où vous passez votre commande.

Le délai de livraison s'ajoute au délai de découpe et gravure laser et dépend de l'option de livraison que vous choisissez, de si vous commandez dans le catalogue français ou américain, et de là où vous vous situez.

Techniques de découpe


process

La découpe laser consiste à découper de la matière grâce à un laser puissant et précis qui se focalise sur une zone réduite de matière et qui peut la découper avec une épaisseur allant jusqu'à 15 mm. Il existe différents sources de laser qui peuvent être pulsées ou continues. Les pièces découpées sont peu déformées car la ZAT (ou zone affectée thermiquement) par le laser sur le contreplaqué est faible (environ 0,5 mm).

Chez Sculpteo, nous utilisons les découpeuses laser de source CO2 à 100W car elles permettent de découper tous types de matériaux avec une vitesse élevée.

Techniques de gravure


process

La gravure laser est une méthode de fabrication soustractive, qui se base sur l'utilisation d'un faisceau laser pour altérer la surface d'un objet. Ce procédé permet de créer des images visibles à l'œil nu sur l'objet. Le laser émet une chaleur assez élevée pour pulvériser la matière, formant ainsi des cavités qui formeront l'image finale. C'est une méthode rapide, la matière étant enlevée à chaque impulsion du laser.

Au moment de l'import de votre fichier vectoriel, nous déterminons les zones à graver et les zones à découper sous votre contrôle. Pour en savoir plus, nous vous invitons à consulter nos informations sur le transfert de fichier vectoriel.

Utilisations et entretien



Le contreplaqué se caractérise par sa résistance. Il est souple en même temps, grâce à sa structure en plaques. Vous pouvez l'utiliser pour des structures, du mobilier.

Cependant, l'épaisseur du contreplaqué peut rendre difficile la découpe laser, il faut rester vigilant.

L'utilisation du contreplaqué en découpe laser est particulièrement prisé par l'artisanat d'art. La découpe est sans usure, sans poussière et précise. Les finitions parfaites et sans opérations post-production facilitent et encouragent son utilisation. La légère oxydation (brunissement) des bords de découpe apporte même une certaine esthétique à l'objet.

Le contreplaqué se travaille comme du bois massif: il peut être scié, cloué, vissé, collé ...

Le bois travaille toujours en fonction de l'hygrométrie de l'air, de la température, de son exposition à la lumière et à l'air. Évitez les variations importantes de température et d'humidité. Comme le bois brut, le contreplaqué nécessite une protection minimum. Tout imperméabilisant ou produit hydrofuge de protection des bois peut faire l'affaire. Vous pouvez également appliquer un vernis. Pour nettoyer une planche de contreplaqué, utilisez un chiffon propre, doux et non pelucheux. Si vous avez des tâches incrustées, vous pouvez utiliser du papier de verre et poncer dans le sens des veines du bois.

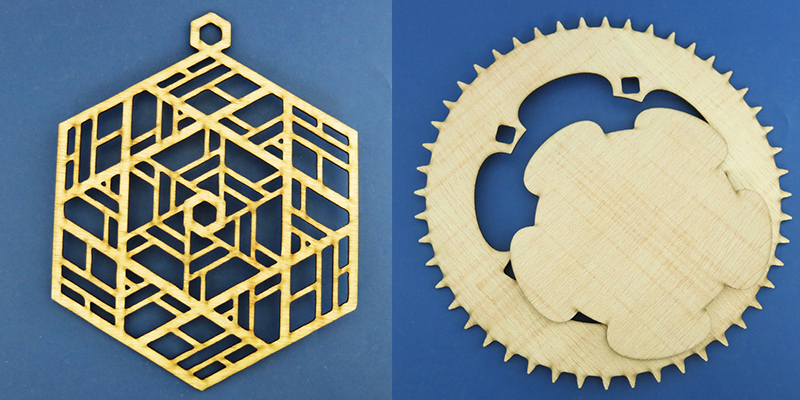

Voici quelques exemples d'utilisations du contreplaqué découpé ou gravé par nos clients :


Épaisseurs et Essences

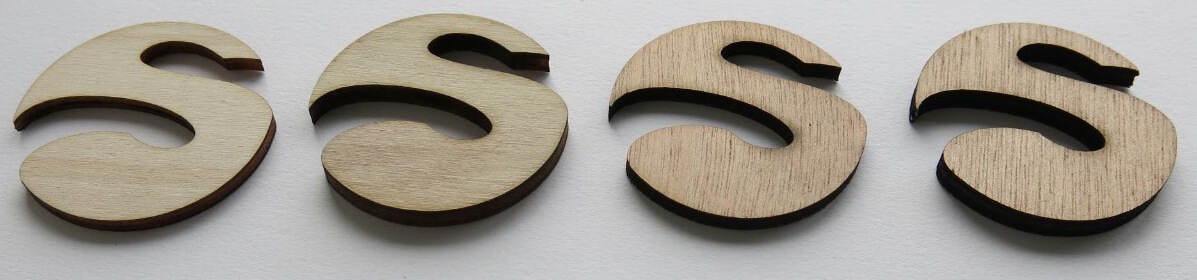

Épaisseurs et Essences de bois proposées par Sculpteo

Thickness - type of woods.jpg

Il existe plusieurs types de contreplaqué; une ou plusieurs essences de bois peuvent être utilisées pour former ces plaques. Chez Sculpteo, nous proposons 3 contreplaqués mono-essence : dans le catalogue européen, le peuplier et l'okoumé (qui sont deux bois tendre), et dans le catalogue américain, l’érable.

  • contreplaqué peuplier : d'une couleur très clair, celui que nous proposons peut servir en maquettes, petits mobiliers, décoration et  emballage. Le peuplier est un bois très tendre, il marque au moindre coup. Il craint plus l'humidité que l'okoumé.

  • contreplaqué okoumé : d'une couleur légèrement rosée, l'okoumé est un bois exotique. Son utilisation est reconnue pour des travaux exigeants, et comme le peuplier, peut servir en maquettes, petits mobiliers, décoration ou encore emballage.

  • contreplaqué érable : d’une couleur brun clair, l’érable est un bois précieux. Il peut également être utilisé pour les maquettes, petits mobiliers et décorations.


Nous proposons 3 épaisseurs de contreplaqué :

Dans notre catalogue européen :

  Épaisseur (mm)
  3     5
Essences   Peuplier   délai court délai court
  Okoumé   délai court délai court

Dans notre catalogue américain :

 Epaisseur (in)
  1/8
Essences   Erable  délai court

Avertissement

Les valeurs d'épaisseur de contreplaqué sont indicatives. Le procédé d'obtention du contreplaqué ne permet pas de garantir de bonnes tolérances sur l'épaisseur de plaque (plus ou moins 1 mm dès 3 mm nominal). Pour cette raison, si votre projet inclut des pièces qui s'imbriquent, préférez le MDF au contreplaqué. En effet, l'épaisseur du MDF est beaucoup plus fiable, ce qui vous permettra d'être sûr.e que les pièces s'assembleront correctement.

Toutefois, si vous hésitez entre MDF et contreplaqué pour votre projet, il est aussi intéressant de savoir que le contreplaqué rend beaucoup mieux pour ce qui est des gravures.

Peindre et coller vos pièces en contreplaqué

Pour coller deux planches de contreplaqué l'une à l'autre, vous pouvez utiliser de la colle à bois ou autre (PPU, Epoxy). Quelle que soit la colle, il faut mettre le bois sous presse (serre-joints, martyre).

Il est facile de peindre du contreplaqué. Après une sous-couche de préparation, vous pouvez utiliser de la peinture acrylique qui sèche rapidement.  L'acrylique doit être suffisamment couvrante pour combler les porosités du bois. Si vous voulez peindre des détails, les  stries du bois peuvent être un inconvénient.

Guides de modélisation

Précision du laser pour la découpe et la gravure

Le laser découpe en brûlant la surface. Il a donc tendance à brunir les tranches et peut laisser des traces sur le dessus ou le dessous, voire des marques autour de la ligne de découpe. Les côtés de votre pièce découpée en contreplaqué peuvent aussi être légèrement salissants (laisser une trace noire au contact). Prenez cela en considération lorsque vous préparez votre projet.

En brûlant la surface, il laisse une entaille qui peut être plus ou moins large, selon l'épaisseur du matériau et le matériau lui-même (Cette entaille se traduit par "kerf" en anglais).

En construisant votre fichier vectoriel, tenez compte de l'entaille que va laisser le laser en découpant (ou gravant) la surface. Prévoyez un surplus de matière équivalent à la surface qui sera entaillée.

Ce tableau répertorie l'entaille laissée par le laser dans le Contreplaqué selon l'épaisseur choisie.

Dans notre catalogue européen :

Epaisseur (mm) 3 5
Okoumé 0,125 mm 0,135 mm
Peuplier 0,115 mm 0,125 mm

Dans notre catalogue américain :
Epaisseur (in) 1/8
Erable 0.0015"


Gardez également en tête que le laser risque de brûler la face intérieure de vos objets. C'est un élément de précision qu'il faut intégrer dans vos designs.

Dimensions pour vos tracés de découpe et gravure

Taille minimum  15 x 15 mm
Taille maximum  940 x 590 mm


For our American catalogue (Maple):

Taille minimum 0.59 x 0.59 in
Taille maximum 32 x 18 in

Les dimensions maximales de vos modèles sont limitées par les dimensions de la table de découpe des machines de découpe/gravure laser. Vos designs doivent donc respecter les mesures maximales indiquées ci-dessus afin de pouvoir être découpés/gravés par nos machines.

Des dimensions minimales peuvent être nécessaires quand il s’agit de découpe laser (pour la gravure laser, cette contrainte ne s'applique pas). Lors du chargement de votre design sur notre site, nous ne pouvons pas déterminer sur la base des informations contenues dans le fichier si vous souhaitez conserver l’intérieur ou l’extérieur de la surface sectionnée. Aussi, si vous voulez conserver la surface intérieure, il faut respecter des dimensions minimales; en effet, une surface trop petite, une fois découpée, pourrait se perdre sous le grillage de la table de découpe. Si vous voulez conserver la surface extérieure uniquement, cette contrainte de dimensions ne s’applique pas.


Avertissement

Faites très attention à respecter la taille minimum de 15x15mm : les éléments de cette taille présents dans un design sont tous susceptibles de ne pas être livrés.

Distance entre deux traits de coupe ou de gravure


Compte tenu de l'entaille que créé le laser en découpant la surface, il faut un minimum de distance entre deux traits de découpe ou de gravure, afin d'éviter que les traits se touchent et se confondent. Le tableau suivant donne les distances minimale à prévoir en fonction de l'épaisseur du matériau:

Epaisseur (mm)  3   5
Distance entre deux traits (mm) 1 1

Vous pouvez vous référer à notre tutoriel pour plus de précision, pour vous aiguiller dans la construction vectorielle de votre design.


Astuce

Nous vous conseillons de bien regarder la contrainte d'entaille (ou kerf) indiquée plus haut sur cette page et de bien respecter la distance minimum entre deux traits de construction de votre design.

Préparer vos textes pour la découpe laser et gravure laser

Il est possible de découper/graver des textes. Les textes doivent être vectorisés, comme doivent l’être tous les fichiers envoyés sur le site afin de lancer la machine de découpe/gravure laser.

En ce qui concerne la gravure laser, le laser va faire le contour de chaque lettre et va donc “graisser” le lettrage. Quand vous construisez votre fichier vectoriel, il est donc indispensable de :

  • privilégier des polices de caractère étroites
  • interlettrer les textes
  • ne pas écrire les textes trop petits (2 mm minimum)

En ce qui concerne la découpe laser, il est important de tenir compte de l’entaille (kerf) effectuée par le passage du laser pour le design de votre texte. Les textes découpés au laser doivent être vectorisés, c’est-à-dire traités comme des formes et donc respecter les mêmes règles (voir tutoriel).

Pour les lettres pleines particulièrement (A, D, O, B...), pensez à créer des points d'attache (voir ci-dessous), pour que le centre des lettres ne se détache pas complètement. Ces points d’attache sont nécessaires si vous voulez conserver la partie extérieure de la découpe (nous dirons le pochoir). Pour que votre texte soit plus esthétique, vous pouvez appliquer ces points d’attache sur tout le texte.

Il est très facile de créer vous-même ces points d’attache. Vous pouvez par exemple utiliser une police de caractère du type STENCIL. Vous pouvez en trouver facilement sur Internet.


Astuce

Pour avoir une estimation de l’entaille (kerf), vous pouvez appliquer temporairement une épaisseur de 1,2 pt à votre tracé.

Profondeurs de gravure



Nous proposons deux types de gravure :

  • le trait de gravure (line engraving): idéal pour graver un contour. Il s’agit de la même opération que la découpe, à moindre puissance. Vous pouvez donc vous référer à nos remarques sur la découpe pour construire votre design. Un seul niveau de profondeur de gravure est disponible sur notre site.
  • la gravure de surface (surface engraving) ou gravure pleine. Pour ce type de gravure laser, le contour de votre design doit absolument être fermé. Nous proposons 2 niveaux de profondeur : superficiel ou profond. Le niveau superficiel est à peine perceptible au toucher, contrairement au niveau profond.

Veillez à mettre des couleurs différentes sur votre dessin vectoriel selon que vous voulez faire une découpe / des traits de gravure / une gravure de surface.

Astuce

La gravure de surface se fait par balayage horizontal de la tête laser: le facteur temps dans la détermination du prix peut donc être important. Si vous avez un budget à optimiser, nous vous conseillons d’utiliser un niveau de gravure superficiel ou de limiter à quelques cm² la surface de gravure.

Assemblage de pièces

Possibilité d'assembler vos pièces ? Oui
Espace minimum pour l'assemblage Dépend de l'entaille (Kerf)

Les pièces découpées peuvent ensuite être assemblées. Pour cela, vous devez prévoir un espace minimum entre chacune de vos pièces à assembler. Vous devez donc prévoir un espace plus important si vous souhaitez que votre assemblage soit plus large, et que vos pièces soient plus mobiles. Veillez à construire votre design en fonction de l'entaille (kerf) laissée au passage du laser dans le matériau découpé.



Si vous voulez que vos objets s'encastrent l'un dans l'autre, par exemple un carré d'acrylique jaune dans un cadre bleu, vous devez prendre en compte l'entaille et donc soustraire du périmètre interne du cadre bleu la moitié de la valeur de l'entaille et additionner au périmètre du carré jaune l'autre moitié de l'entaille, tel que l'on peut voir dans les schémas ci-dessous:


Pour plus d'informations sur l'assemblage de pièce, nous vous invitons à consulter le tutoriel sur la préparation de votre modèle pour la découpe laser sur Illustrator ou sur Inkscape.


Avertissement

Les valeurs d'épaisseur de contreplaqué sont indicatives. Le procédé d'obtention du contreplaqué ne permet pas de garantir de bonnes tolérances sur l'épaisseur de plaque (plus ou moins 1 mm dès 3 mm nominal). Pour cette raison, si votre projet inclut des pièces qui s'imbriquent, préférez  le MDF au contreplaqué. En effet, l'épaisseur du  MDF est beaucoup plus fiable, ce qui vous permettra d'être sûr.e que les pièces s'assembleront correctement.

Toutefois, si vous hésitez entre MDF et contreplaqué pour votre projet, il est aussi intéressant de savoir que le contreplaqué rend beaucoup mieux pour ce qui est des gravures.

La conception de nœuds pour le verrouillage de pièces

Si vous souhaitez imbriquer des pièces en contreplaqué et vous assurer qu'elles restent groupées, vous pouvez utiliser des nœuds. Les nœuds sont de petites bosses situées dans les fentes ou sur les onglets d'une pièce qui permettent de compenser les variations d'épaisseur des matériaux et de l'entaille. En effet, les nœuds compriment quand des pièces sont assemblées et concentrent la friction sur des points spécifiques, positionnés sur les nœuds, plutôt que sur la totalité de la surface de la fente. Ainsi, les fentes peuvent être plus larges sans pour autant se desserrer les unes des autres, les pièces restent donc encastrées.

Afin de vous assurer que les pièces restent bloquées, vous devez placer les nœuds sur les deux côtés d'une fente symétriquement les uns des autres, et selon la longueur de la fente, en placer plusieurs. Cela permettrait de minimiser toute torsion potentielle qui pourrait se produire si les nœuds sont décalés ou s’il manque un nœud. Elles doivent avoir une forme douce et être assez longues pour faciliter l'emboîtement. Finalement, selon la densité du matériau, il faut augmenter ou réduire la largeur des nœuds. Plus le matériau est dense, plus la largeur doit être réduite et vice-versa.


noeuds FR.png

Plusieurs objets dans un même fichier vectoriel

Possible d'avoir plusieurs objets dans un même fichier ? Oui



Il est possible de découper et graver plusieurs objets présents dans un même fichier vectoriel, en mettant une couleur différente pour chaque action, comme indiqué dans le tutoriel pour  transférer un fichier 2D pour une découpe laser ou gravure laser.
