Résumé

Sur cette page, vous trouverez de nombreuses informations, astuces et conseils pour réussir votre impression 3D en acier inox par projection de liant.

Après avoir lu cette page, vous connaîtrez :

Le matériau et notre technique d'impression

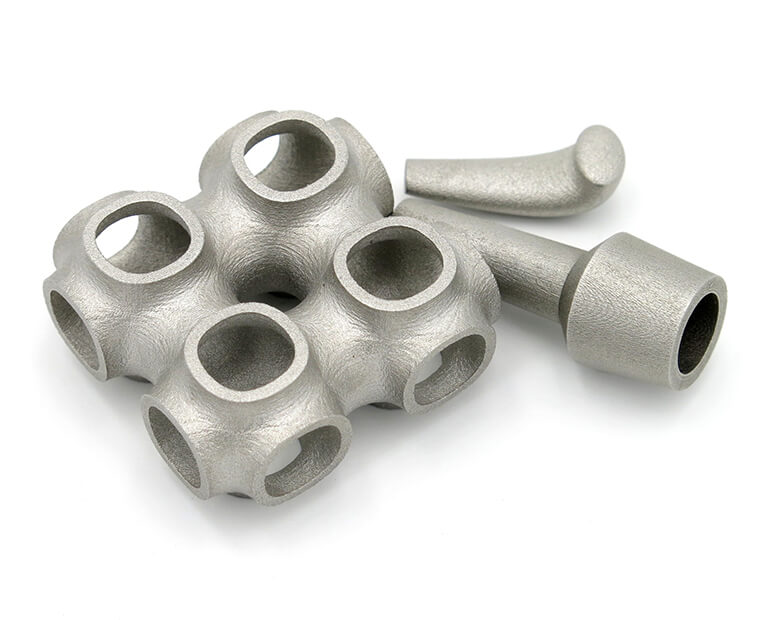

L'acier inoxydable 316

Notre Acier Inox 316 par projection de liant est un excellent métal pour imprimer en 3D vos pièces de petite taille. Ce matériau est composé d’Acier Inox 316 et a de bonnes propriétés mécaniques.

L’Acier Inox 316 a une très bonne résistance à la corrosion et aux températures élevées. Ces propriétés en font un excellent matériau pour réaliser des outils, des moules, du moulage par injection ou pour créer des pièces pour le secteur des biens de consommation.

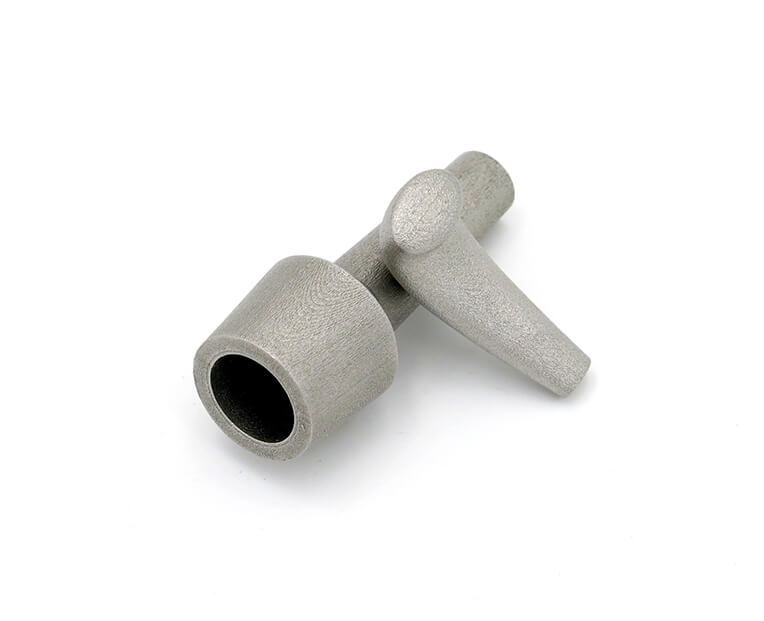

Brut, le matériau a une couleur argentée et une surface granuleuse. Grâce aux finitions, vous pouvez obtenir une surface lisse et brillante.


Pour en savoir plus, rendez vous au paragraphe finitions.

Prix et délais d'impression

Votre prix d'impression est calculé automatiquement au moment de la mise en ligne de votre fichier 3D sur notre site. Il est calculé de façon interactive. Vous pouvez donc visualiser son évolution en direct au fur et à mesure des modifications que vous apportez à votre fichier 3D. Pour obtenir le prix de votre modèle en quelques clics, il vous suffit donc de vous connecter et de transférer votre fichier 3D.

Le délai d'impression est de l'ordre de 16 jours ouvrés pour l'acier inox par projection de liant. Un délai supplémentaire de 24h à 48h est nécessaire suivant la finition que vous choisissez. L'impression peut parfois prendre plus de temps, selon la charge des imprimantes 3D de notre usine et la dimension de vos pièces. Le délai définitif est indiqué sur notre site au moment où vous passez votre commande.

Le délai de livraison s'ajoute au délai d'impression et dépend de l'option de livraison que vous choisissez.

Technique d’impression

La technique d'impression 3D que nous utilisons pour l'inox 316 est la projection de liant. Une fois que votre modèle est téléchargé sur Sculpteo, il passe par quelques étapes avant d'être créé physiquement :

  • Transfert de votre fichier vers l'imprimante 3D
  • Vous créez votre fichier 3D sur un logiciel dédié à la modélisation 3D puis transférez votre modèle et passez commande sur notre site. Votre modèle 3D est ensuite transmis à une de nos imprimantes 3D. Pour l'acier inox par projection de liant, nous utilisons la machine M-Flex d'ExOne.

  • Impression de l'objet en 3D
  • La projection de liant est une technique d'impression 3D qui utilise un agent liant déposé localement sur de la poudre pour coller les particules du matériau. Les couches sont solidifiées à mesure que le plateau descend puis une nouvelle couche de poudre est déposée et collée. A la fin du processus, la pièce se forme parmi les couches de poudre et de liant.

  • L'objet est cuit
  • Le plateau de poudre est ensuite placé dans un four pour être solidifié.

  • Nettoyage de la poudre
  • L'objet est brossé et soufflé pour retirer la poudre.

  • Nettoyage et sablage
  • L'objet est nettoyé à nouveau afin de retirer le maximum de poudre puis sablé pour retirer la poudre restante.

  • Polissage
  • Votre objet peut ensuite être poli en fonction des finitions que vous avez choisies. Notre technique de polissage repose sur de petites pierres placées dans un chaudron tournant et vibrant, où est également disposé votre objet. Les pierres polissent l’objet, en retirant les petites imperfections, créant une surface lisse. Pour en savoir plus, référez vous au paragraphe Couleurs et finitions pour les pièces en Acier Inox 316 par Projection de liant.




Utilisations et Entretien

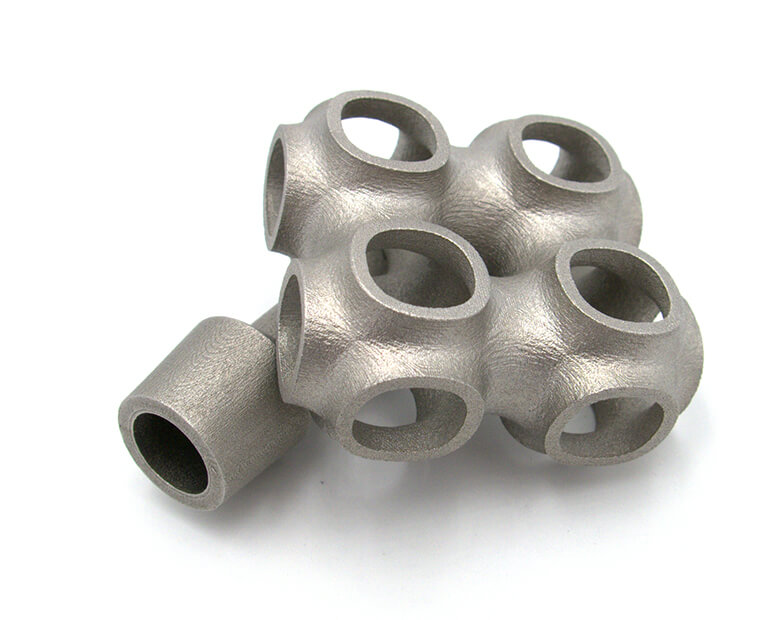

L’Acier Inox 316 a une très bonne résistance à la corrosion et aux températures élevées. Ces propriétés en font un excellent matériau pour réaliser des outils, des moules, du moulage par injection ou pour créer des pièces pour le secteur des biens de consommation.

La surface de l’Acier Inox 316 est granuleuse et légèrement poreuse. La version polie est plus lisse, mais les couches peuvent toujours être visibles sur une surface arrondie.

L'inox 316 par projection de liant peut être peint, soudé, couvert à la peinture poudre, percé, taraudé ou encore usiné.

Conditions de validation des pièces

Notre partenaire ExOne a une politique stricte concernant les pièces imprimées en 3D que nous produisons. En plus de nos réglementations habituelles, nous vous rappelons qu'aucun de ces types de pièces ne peut être réalisée en utilisant des matériaux imprimés en 3D par projection de liant :

- Tout fichier 3D qui pourrait servir à la fabrication d'une arme à feu

- Des modèles 3D qui permettraient d'enfreindre la loi

- Tout contenu religieux

- Tout contenu à caractère sexuel, en particulier tout contenu lié à la sexualité infantile

Finitions et couleurs

Finitions proposées par Sculpteo

Sculpteo propose plusieurs options de finitions :


  • Brut: l'objet est sablé mais non poli. La surface reste brute. C'est la solution la plus économique.
  • Polie : grâce au polissage mécanique, l'objet est lisse au toucher. Les couches d'impression restent apparentes sur les surfaces rondes.
Ajouter un titre (3).png

L'étape de polissage étant réalisées dans des machines différentes, la taille maximale de votre objet est réduite. Pour en savoir plus sur ces réductions, veuillez regarder le paragraphe sur les tailles maximales autorisées. De plus, certains modèles peuvent ne pas pouvoir être polis à cause de leur forme. Les géométries filaires, les parties fragiles, les parois fines ou les grandes parties plates ne peuvent être polies. Les géométries comportant des cavités pouvant retenir un liquide ne peuvent pas être polies.

Guides de modélisation

Résolution d'impression et précision

Résolution standard 100 µm (0.004 in)



L'épaisseur de couches de notre Acier Inox 316 par projection de liant est de 100µm. Un rétrécissement peut se produire durant le procédé d’impression d’ExOne. Il faut donc prendre en compte ce paramètre afin de créer des pièces résistantes:

  • Pour les pièces inférieures à 7.62 cm, la tolérance est de ± 2% (en moyenne)
  • Pour les pièces supérieures à 7.62 cm, la tolérance est de ± 3% (en moyenne)

Dimensions pour vos impressions en Inox

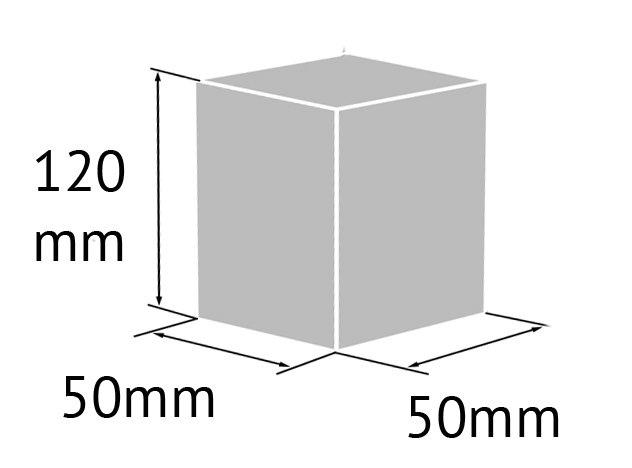

Taille maximum 120 x 50 x 50 mm


La taille maximale de vos modèles est limitée par les dimensions de nos imprimantes 3D ( rien ne peut est imprimé avec une largeur supérieure à celle de notre bac d’impression ). Il en va de même pour le polissage. Aussi, notez que les pièces doivent initialement être 18 à 20% plus grandes que le résultat escompté à cause du rétrécissement qui a lieu à cause de la chaleur.

Épaisseurs minimales et géométrie vos impressions 3D

Epaisseur minimale pour les parois 1.1 - 3.2 mm selon la taille de votre pièce
Epaisseur minimale pour les parois rigides 2 mm
Epaisseur minimale pour les éléments filaires 0.8 mm avec support
1.1 mm sans support
Epaisseur minimale pour les zones subissant une contrainte importante 2-3 mm

Diagram to show the minimum thicknessof your 3D print model

Les parois de votre objet doivent être suffisamment épaisses pour supporter le procédé d’impression sans casser. Nous vous recommandons de concevoir votre modèle en respectant l’épaisseur minimale qui est propre à l'inox 316 par projection de liant et qui est variable suivant la taille de votre pièce.

  • Pour une dimension inférieure à 76 mm (3 in): 1.1 mm (0.04 in)
  • Pour une dimension entre 76 mm (3 in) et 152 mm (6 in): 1.52 mm (0.6 in)
  • Pour une dimension entre 152 mm (6 in) et 203 mm (8 in) : 2.03 mm (0.08 in)
  • Pour une dimension entre 203 mm (8 in) et 305 mm (12 in) : 3.18 mm (0.125 in)

Si les parois de votre design sont plus fines que 1.1 mm, il est préférable de modifier votre design afin d’ajouter des supports sur la partie la plus fragile.

Pour les designs en tige, ou bien les zones subissant une contrainte particulière, des précautions doivent être prises quant à l’épaisseur d’impression. Afin d’éviter que votre objet soit cassé, nous vous conseillons de prévoir une épaisseur d’au moins 1.5 mm pour les designs en tige qui n’ont pas de support, et 0.8 mm pour les parties pour lesquelles des éléments de soutien sont prévues.

Astuce
Icon to show that you can ad a support structure to maintain
        stability

Nous vous conseillons d'ajouter des éléments de supports pour les éléments fragiles afin de limiter les portes à faux et risques de casse. Sur une figurine par exemple, vous pouvez souder les éléments fragiles au corps principal : oreilles et cils soudés au visage, col, cravatte et collier soudés au buste, etc.



A savoir

Le matériau peut parfois se déformer pour les surfaces longues et fines: c’est le phénomène de cintrage.



Sculpteo propose un outil de contrôle de solidité directement en ligne. Cela vous permet de connaître les zones de fragilités de votre design, et de voir quelles parties doivent être renforcées en vue de l'impression 3D. Pour y accéder, il vous suffit de transférer votre fichier 3D et de cliquer sur "Vérification" après avoir sélectionné le matériau de votre choix.

Ne pas oublier
Icon to keep in mind that solidity check tool don 't detect physical aberrations

Il est important de noter que notre outil de contrôle de solidité ne permet pas de détecter les aberrations physiques : pièces flottantes, porte-à-faux, pièce supportant un poids trop important par rapport à son épaisseur, etc. Une vigilance particulière doit donc être accordée à la géométrie de votre design et les parties les plus sollicitées doivent être épaissies.


Surplombs et bords intérieurs

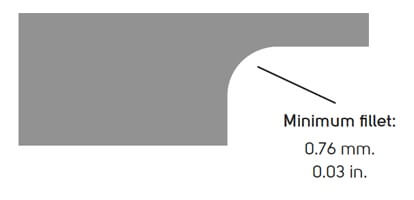

Les surplombs doivent être conçus pour supporter leur propre poids. Des éléments sans supports de plus de 25.40mm (1.00 in) ne seront pas acceptés. Les filets aident à supporter les surplombs lors de la cuisson de l’objet dans le four.




Les bords intérieurs et les intersections pointues ont également besoin de filets qui respectent l’épaisseur minimale. Ces bords à filets aident à assurer la tolérance.


Bords pointus

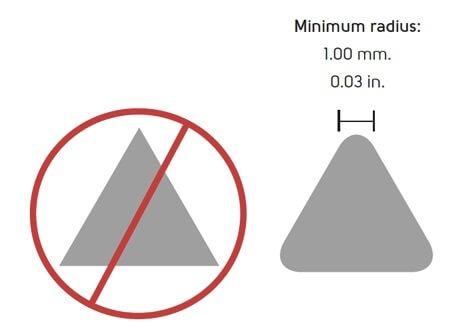

Les bords pointus rencontreront des problèmes lors du dépoudrage. Mettez des filets de 1.00mm (0.03in) sur tous vos bords pointus afin d’éviter la casse lors du dépoudrage.

Les pièces ayant des bords ne respectant pas cette règle peuvent être rejetées. Les pièces seront arrondies lors du polissage.


Pointed edges.png

Embossage et gravure

Taille minimale des détails visibles 0.76 mm
Largeur et hauteur minimales conseillées pour les détails Embossage : 0.76 mm
Gravure : 0.76 mm
Largeur et hauteur minimales pour un texte lisible 0.76 mm
Ratio longueur/profondeur minimum 1/1


La finesse des détails dépend de la résolution de notre imprimante 3D, mais aussi de la solidité des zones détaillées lors du nettoyage après impression. Nous vous invitons donc à respecter les tailles minimales indiquées ci-dessus pour vos détails et vos textes. Pour assurer un meilleure visibilité, la largeur de vos détails doit être au moins aussi importante que leur profondeur.


Inclusion de volumes et articulation

Inclusion de volumes possible ? Non
Articulation possible ? Non

interlocking no .jpg

Notre acier inoxydable 316 par projection de liant n'est pas adapté pour les inclusions de volumes et les articulations. Afin de vérifier si votre pièce peut être fabriquée avec ces éléments, veuillez contacter notre équipe technico-commerciale.


Assemblage de pièces

Possibilité d'assembler vos pièces ? Oui
Espace minimum pour l'assemblage 0.5 mm

PA details

Les objets imprimés en Acier Inox peuvent être imprimés pour être assamblés tant qu'une distance minimale de 0.5mm est laissée entre les différentes parties de l'objet.

Evider votre objet

Possibilité d'évider vos pièces ?
Oui pour les pièces brutes
No for plated parts
Diamètre minimum des trous 2.54 mm

Diagram to optimize the hollowing

Evider vos pièces en acier inox vous permet de les rendre plus légères, et de réduire le prix d’impression mais il convient de respecter un diamètre minimum. Sinon nous ne pourrons retirer parfaitement la poudre de la cavité intérieure et les trous risquent de se boucher pendant l'infiltration. Veillez également à respecter les épaisseurs minimum des murs pour que le volume soit supporté.

Il est possible d’évider votre objet directement sur notre site. Pour cela, il vous suffit de télécharger votre fichier 3D puis de cliquer sur l’onglet “Optimiser” afin d’activer la fonctionnalité “Evider”.

Il est important de prévoir au moins deux trous afin d’extraire la poudre non fusionnée, et les placer à des endroits stratégiques pour l’évidement. Les dimensions minimales de ces trous sont calculées automatiquement sur notre site.

Plusieurs objets dans un même fichier 3D

Possible d'avoir plusieurs objets dans un même fichier ? Non

Icon to show that you can't print a 3D file containing several
        objects

Il n'est pas possible d'imprimer en inox plusieurs objets présents dans un même fichier 3D.


Objets multiples et groupes d’objets

Il n’est pas possible d’imprimer un fichier 3D contenant plusieurs objets, c’est pourquoi nous n’acceptons pas les fichiers en grappes, avec différents objets. Si vous souhaitez commander plusieurs pièces identiques, vous pouvez sélectionner le nombres de pièces que vous souhaitez durant la commande. Plus vous commandez de pièces, moins le prix des pièces est élevé.

Vous pouvez également utiliser nos outils en ligne et découvrir nos astuces pour réduire le coût de votre impression 3D.


Pour obtenir plus d’informations sur notre service de fabrication additive de métal, vous pouvez contacter notre service client.

Grappe Material no.jpg

Données techniques

Propriété du matériau Conditions Unité Valeur
Dureté ASTM E18  HRb 74
Module ASTM E8 GPa 165
Force ASTM E8  MPa 517
Elongation à la rupture ASTM E8 % 34
Densité MPIF 42 g/cm3 7.7

Pour en savoir plus sur notre acier inox 316 par projection de liant et ces spécifications techniques, référez vous à la fiche technique :


×

Transférez un fichier

Autres matériaux disponibles sur Sculpteo :

  • Alumide

    Solide, capable de résister à une faible contrainte lorsqu'il est plié. Un mélange de poudre de matière plastique et d'aluminium, dont la surface a un aspect sableux granuleux et légèrement poreux....

  • Résine (CLIP)

    Le procédé CLIP permet de créer des prototypes comme des produits finis. Cette technologie autorise la production de pièces uniformes avec des propriétés mécaniques précises et un aspect extérieur...

  • Plastique noir

    Solide et flexible, ce plastique est réalisé à base de poudre noire et présenteune couleur uniforme dans la masse, résistante à l'usure. Aspect sableux, granuleux à l’état brut mais peut être poli.

  • Titane

    Le titane est utilisé pour fabriquer des pièces légères et robustes destinées à un grand nombre d’industries comme l’industrie automobile, l’industrie aérospatiale et les implants médicaux. Notre...
