Résolution d'impression 3D

L’épaisseur de couche mesure la hauteur de chaque ajout de matière dans les procédés de fabrication additive ou impression 3D basés sur l’empilement de couches.

Il s’agit d’une des caractéristiques techniques essentielles de chaque imprimante 3D, l’ épaisseur de couche équivaut à la résolution selon l’axe Z, soit l’axe de fabrication vertical.

3D printing Resolution

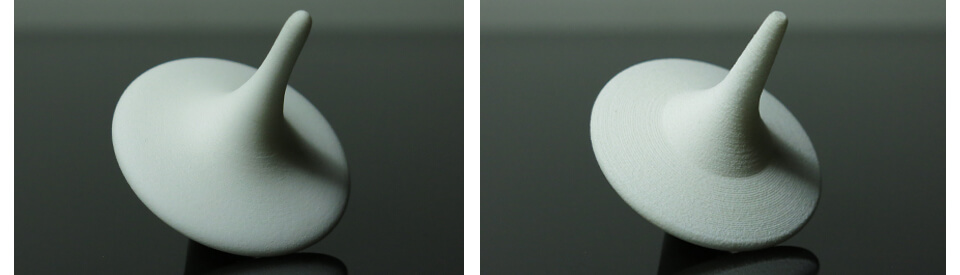

Toupie imprimée en 3D : comparaison des résolutions d'impression 3D selon l'axe Z

Résolution d'Impression suivant l'Axe de Fabrication (Z)

La résolution d’impression suivant l’axe de fabrication correspond à l’épaisseur de couche. Suivant les différentes technologies, plusieurs résolutions sont disponibles en fonction de la matière première utilisée. Par exemple, les technologies à base de poudre auront une résolution limitée par la granulométrie de la matière première, alors que les technologies à base de liquide seront beaucoup plus précises.

Résolution d'Impression dans le Plan de Fabrication (XY)

Dans le plan de fabrication, la résolution dépend à la fois de la matière première et de la technologie utilisée. Par exemple, pour les technologies utilisant un laser, le diamètre d’impact du laser a une influence directe sur la résolution d’impression. Pour des technologies agglomérantes (Zprinter), la résolution d’impression sera limitée par l’infiltration de la colle dans la poudre.

Pour en savoir plus sur les résolutions d’impression 3D par matériau, nous vous invitons à consulter nos pages matériaux d’impression 3D et guides de modélisation.

Lien Résolution d'Impression et Modèle CAO

Le modèle 3D conçu par l’utilisateur possède aussi une résolution. Pour les fichiers STL par exemple, la finesse du maillage représente le niveau de détails du modèle CAO.

Il est important que la résolution du fichier soit plus détaillée que la résolution de l’imprimante, afin d’éviter de voir les imperfections générées par les logiciels de conception 3D. Il est toutefois inutile d’avoir un modèle CAO avec des détails trop fins, puisque l’imprimante est limitée en résolution. L’idéal est d’adapter la résolution du fichier à la technologie choisie pour l’impression 3D.

Pour plus d’informations sur la faisabilité de vos fichiers, découvrez le FinalProof :  Transférez votre fichier 3D pour avoir accès à un dossier personnalisé sur votre fichier et la techhnologie d’impression 3D choisie
