Comment évider ses pièces imprimées en 3D ?

Introduction

Savez- vous qu’évider vos pièces offre en fait plusieurs avantages ? Si vous avez déjà commandé une pièce sur notre service d’impression 3D, vous avez peut-être déjà remarqué que nous avons ajouté quelques outils qui pourraient être intéressants pour vous lors de votre commande. Ces outils vont vous permettre d’optimiser votre expérience, grâce à eux vous pourrez réparer votre modèle, réduire son poids, ainsi que son prix, en seulement quelques clics.

Aujourd’hui nous allons nous concentrer sur l’outil d’évidement. Beaucoup de nos clients l’utilisent pour optimiser leurs pièces. Voyons voir pourquoi vous devriez l’essayer !

Pourquoi utiliser notre outil d’évidement

Qu’est-ce que l’évidement ?

L’évidement permet de retirer la poudre à l’intérieur des pièces. C’est un procédé très simple, qui peut être appliqué à toutes les pièces produites avec une technologie à base de poudre. Si vous avez prévu de créer des objets imprimés en 3D avec le Frittage Sélectif par Laser, MultiJet Fusion ou Colorjet, alors vous devriez considérer l’évidement.

Comment cela fonctionne-t-il?

Nous avons créé un algorithme permettant d’évider des pièces en un seul clic. Cet outil analyse la géométrie de l’objet et détermine où est la poudre à enlever.  Une fois la pièce imprimée, un de nos techniciens spécialisés évidera la pièce. La procédure est appelée sablage, le technicien utilise de l’air et de la poudre à l’intérieur des trous afin que la poudre à l’intérieur de la pièce soit retirée.

Quels sont les avantages de l’évidement ?

Il existe de nombreux avantages à évider vos pièces. En effet, ce procédé est un bon moyen d’utiliser moins de matière. Comment cette réduction de matériau vous affecte? Moins de matériau signifie aussi une réduction du prix de votre impression. C’est aussi un bon moyen d’obtenir des pièces plus légères. Réduire le poids de vos pièces peut être un grand avantage pour votre projet et l’évidement est très efficace pour cela  !

De plus, moins de matériau à fritter signifie aussi moins de chaleur à générer pour créer l’objet. La chaleur augmente le risque de déformation des pièces.

Êtes-vous prêts à profiter de cet outil ? Afin de tirer tous les avantages de cet outil, vous devez respecter quelques règles.

Comment évider sa pièce

Utiliser des outils en ligne ou un logiciel de modélisation

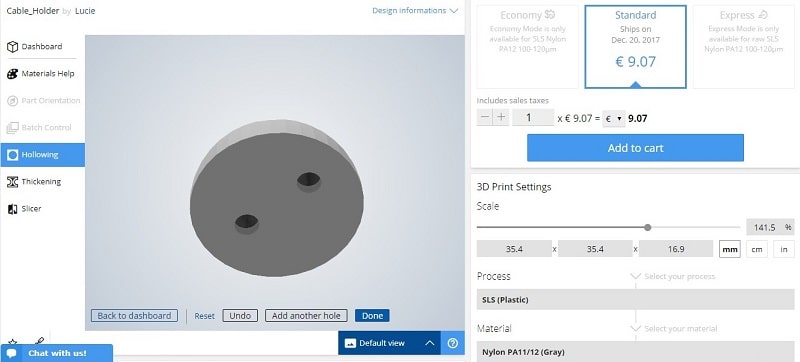

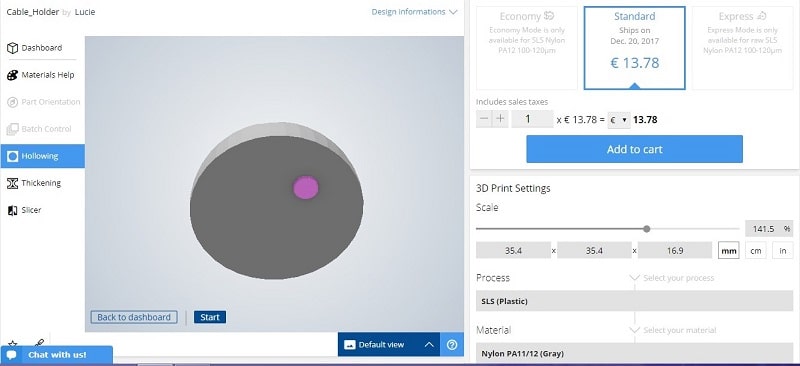

Vous avez deux options. Comme nous venons de l’expliquer, notre service d’impression 3D offre une option d’évidement, vous pouvez alors transférer votre modèle 3D et placer deux trous dessus, où vous le voulez, pour évacuer la poudre.
En utilisant notre outil, vous pourrez non seulement enlever la poudre à l’intérieur de votre pièce, mais aussi réduire significativement le prix de votre impression 3D. Votre devis sera mis à jour automatiquement.
Sachez aussi qu’il est possible d’utiliser un logiciel de modélisation 3D pour créer manuellement des trous dans votre pièce. Chaque logiciel propose ses options d’évidement. Vous choisirez alors une zone à extruder.

3d hollowing tool
3d hollowing tool

Combien de trous, et de quelle taille ?

Afin d’évider votre pièce correctement, vous devez placer au moins deux trous sur votre modèle 3D. Si vous utiliser l’outil d’évidement de Sculpteo, vous pourrez ajouter ces trou automatiquement en cliquant où vous souhaitez les placer. Si vous faites cela manuellement, vous devez vous assurer que les trous sont au moins de 5 mm de diamètre et que vous en placez bien deux.

En effet, si les trous ne sont pas assez larges, nos techniciens ne pourront pas retirer la poudre correctement. Vérifiez bien la taille du diamètre avant de commander votre pièce.

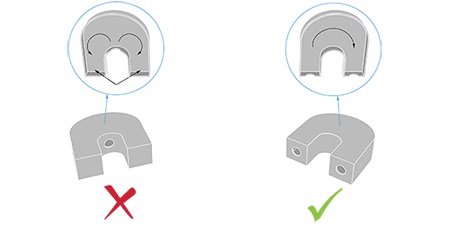

Où placer les trous?

Si vous souhaitez une pièce imprimée en 3D parfaitement évidée vous devez alors placer les trous au bon endroit, autrement vous recevrez une pièce partiellement évidée, avec deux trous.

La position des trous dépendra de la forme de votre objet, mais aussi de l’utilisation de l’objet. S’il est décoratif, les trous ne pourront pas être placé en surface.

Un conseil s’appliquant dans la plupart des cas est de placer les trous sous la pièce. Aussi placer deux trous l’un à côté de l’autre ne sera pas très utile. Ils doivent être à bonne distance, voire aux extrémités, afin que la poudre soit correctement évacuée.

Attention: tous les modèles 3D ne peuvent pas être évidés

En effet, vous ne pouvez pas évider tous les modèles 3D. Si votre objet est trop petit ou trop fin, il ne pourra pas être évidé. Il faut un minimum de matériau à retirer pour évider une pièce. Aussi pour les pièces fragiles, ajouter des trous pourrait le rendre encore plus fragile. Cela nous amène à un point important: l’épaisseur de paroi.

Pensez à l’épaisseur de paroi

Nous vous demandons toujours de vérifier l’épaisseur minimum de paroi recommandée pour le matériau que vous choisissez. Cela vous évitera de rencontrer des problèmes lors de l’impression 3D de vos pièces. Si les parois de votre objet sont trop fines, y placer des trous affectera sa solidité.

Ne vous inquiétez pas, cela ne veut pas dire que vous ne pourrez pas évider vos pièces. Des solutions existent, vous pouvez par exemple renforcer les parois grâce à notre outil d’épaississement dédié, sur notre service d’impression 3D en ligne. Cela permet de réduire les risques de casse.

Si vous ne voulez pas épaissir votre pièce, il y a une autre solution: Vous pouvez travailler sur la structure interne de votre pièce, en y ajoutant par exemple des lattices. Cette structure vous permettra notamment de renforcer votre objet imprimé en 3D. Vous aurez alors une pièce plus légère mais toute aussi résistante.

Aller plus loin: Les outils offerts par Sculpteo

Maintenant que vous connaissez notre outil d’évidement et savez comment l’utiliser, vous pouvez regarder du côté de nos autres outils en ligne. Vous pourrez profiter de l’impression 3D de pour la production de série, ou personnaliser l’orientation de vos pièces en créant vos impressions 3D via notre service en ligne d’impression 3D.

S’il vous reste des questions, n’hésitez pas à contacter notre équipe commerciale !
