Résolution d'impression 3D: Comment la vérifier et pourquoi c'est important

Introduction

Nous avons déjà parlé de la résolution de vos fichiers STL et de son importance pour vos fichiers 3D soient imprimés correctement. Ici, nous allons nous concentrer sur la résolution de l’impression 3D et de comment elle affecte vos modèles 3D. Qu’est-ce que la résolution d’impression 3D, comment la vérifier, et quelle est sont importance ? C’est ce que nous allons découvrir.

Qu’est-ce que la résolution d’impression 3D ?

La résolution d’impression 3D est un paramètre très important à contrôler avant de transférer votre fichier 3D pour impression 3D. Dans la fabrication additive, la résolution d’impression 3D est liée à l’épaisseur des couches d’impression. Ce n’est pas le seul facteur à garder à l’esprit lorsque vous créez le design de vos pièces. Malgré tout, certains matériaux peuvent créer des couches de 28 µm, ce qui ne veut pas dire que cette épaisseur peut tenir par elle-même. Il est impératif de vérifier la valeur des détails minimum, et toutes les restrictions liées aux matériaux que vous avez choisi.

Épaisseur de couche

Comme vous le savez, l’impression 3D se base sur la fabrication d’un objet couche par couche. Les imprimantes 3D de bureau reviennent de loin, mais il est parfois encore compliqué d’obtenir une surface complètement nette et lisses. C’est pourquoi utiliser des imprimantes 3D industrielles peut être une solution.  Certaines machines peuvent produire des couches de 0.025 mm ! En comparaison un cheveu est en moyenne d’une épaisseur de 0.18 mm.

L’épaisseur de couche est exprimée en micromètre (µm). 100 µm est égal à 0.1 mm. Chaque technologie, chaque matériau peut avoir une épaisseur de couche différente, puisque différentes machines 3D sont utilisées. Retrouvez une comparaison des épaisseurs de nos matériaux ci-dessous.

3d printing resolution
Sur la gauche la résolution est de 60 µm et sur la droite, la résolution standard de 100 µm est utilisée pour notre Nylon PA12.

Technologie

Matériau

Épaisseur de couche

SLS (plastique)

Nylon PA12

100- 150 µm – Haute définition 60 µm

SLS (plastique)

Nylon PA12 gris

100 µm

SLS (plastique)

Nylon 3200 chargé verre

100 µm

SLS (plastique)

Alumide

150 µm

SLS (plastique)

PEBA

100- 150 µm

MultiJet Fusion (plastique)

MultiJet Fusion

80 µm

PolyJet (résine)

VeroWhite

28 µm

PolyJet (résine)

VeroClear

28 µm

CLIP (résine)

EPU

100 µm

CLIP (résine)

FPU

100 µm

CLIP (résine)

RPU

100 µm

CLIP (résine)

UMA 90

100 µm

ColorJet (Composite)

Composite Multicolor

100 µm

SLM (Métal)

Aluminium AlSiMg0,6

150 µm

DMLS (Métal)

Acier Inoxidable 316L

40 µm

DMLS (Métal)

Titanium 6Al-4V

30 µm

Projection de liant (Métal)

Acier / Bronze 420SS/BR

100 µm

Projection de liant (Métal)

Acier Inoxydable 316

100 µm

Moulage à la cire perdue (Métal)

Argent

25 µm

Moulage à la cire perdue (Métal)

Laiton

25 µm

Moulage à la cire perdue (Métal)

Bronze

25 µm

Détail minimum

Il est important de garder à l’esprit quelle est la valeur minimum des détails à intégrer lorsque vous créez votre design avec une technologie d’impression 3D. La valeur des détails minimum que vous pouvez créer dépend de la technologie utilisée, plus l’épaisseur de couche sera petite, plus il sera possible d’intégrer des détails. Si vous ne respectez pas ces données, votre pièce pourra simplement se casser. Voici toutes les valeurs minimum pour chacun des matériaux d’impression 3D que nous proposons.

detailed 3d printed part

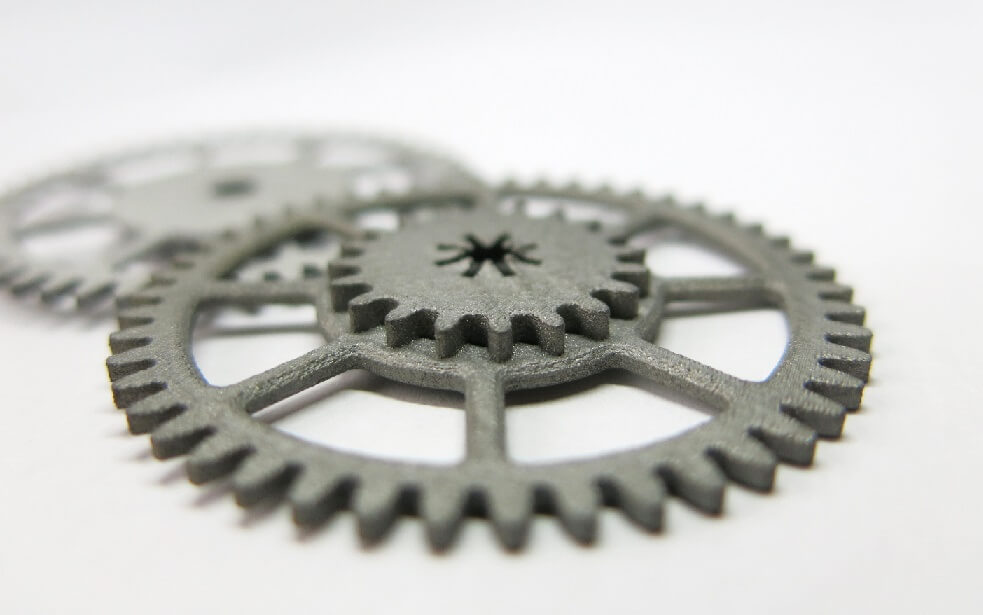

An example of a great detail achievable with Titanium

Technologie

Matériau

Détail minimum

SLS (plastique)

Nylon PA12

0.3 mm

SLS (plastique)

Nylon PA12 gris

0.3 mm

SLS (plastique)

Nylon 3200 chargé verre

1 mm

SLS (plastique)

Alumide

1 mm

0.3 mm

SLS (plastique)

PEBA

0.3 mm

MultiJet Fusion (plastique)

MultiJet Fusion

0.2 mm

PolyJet (résine)

VeroWhite

0.2 mm

PolyJet (résine)

VeroClear

0.2 mm

CLIP (résine)

EPU

0.6 mm

CLIP (résine)

FPU

0.5 mm

CLIP (résine)

RPU

0.5 mm

CLIP (résine)

UMA 90

0.5 mm

ColorJet (Composite)

Composite Multicolor

0.4 mm

SLM (Métal)

Aluminium AlSiMg0,6

1 mm

DMLS (Métal)

Acier Inoxidable 316L

1 mm

DMLS (Métal)

Titanium 6Al-4V

1 mm

Projection de liant (Métal)

Acier / Bronze 420SS/BR

0.8 mm

Projection de liant (Métal)

Acier Inoxydable 316

0.8 mm

Moulage à la cire perdue (Métal)

Argent

0.4 mm

Moulage à la cire perdue (Métal)

Laiton

0.3 mm (brut) 0.35 mm (poli)

Moulage à la cire perdue (Métal)

Bronze

0.3 mm

Minimum pour gravure

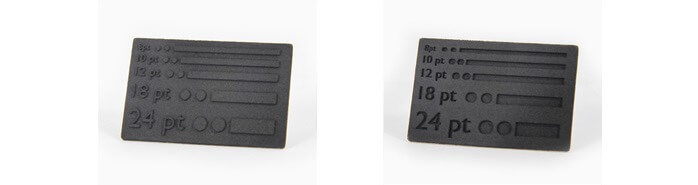

La gravure est une autre possibilité offerte par l’impression 3D, mais comme tout, une donnée minimum doit être respectée afin que votre gravure soit visible. Nous recommandons également de prévoir de faire la gravure aussi profond que possible. Les gravures trop fines peuvent ne pas être visibles et se remplir de poudre. Pour un résultat optimal et pour qu’il soit possible de bien retirer toute la poudre, voici les valeurs à respecter:

3d printing engraving

Technologie

Matériau

Minimum gravure

SLS (plastique)

Nylon PA12

0.5 mm

SLS (plastique)

Nylon PA12 gris

0.5 mm

SLS (plastique)

Nylon 3200 chargé verre

1 mm

SLS (plastique)

Alumide

1 mm

SLS (plastique)

PEBA

0.5 mm

MultiJet Fusion (plastique)

MultiJet Fusion

0.3 mm

PolyJet (résine)

VeroWhite

0.5 mm

PolyJet (résine)

VeroClear

0.5 mm

CLIP (résine)

EPU

0.5 mm

CLIP (résine)

FPU

0.5 mm

CLIP (résine)

RPU

0.5 mm

CLIP (résine)

UMA 90

0.4 mm

ColorJet (Composite)

Composite Multicolor

1 mm

SLM (Métal)

Aluminium AlSiMg0,6

1 mm

DMLS (Métal)

Acier Inoxidable 316L

1 mm

DMLS (Métal)

Titanium 6Al-4V

0.76 mm

Projection de liant (Métal)

Acier / Bronze 420SS/BR

0.76 mm

Projection de liant (Métal)

Acier Inoxydable 316

0.4 mm

Moulage à la cire perdue (Métal)

Argent

0.4 mm



Préparer le modèle 3D parfait

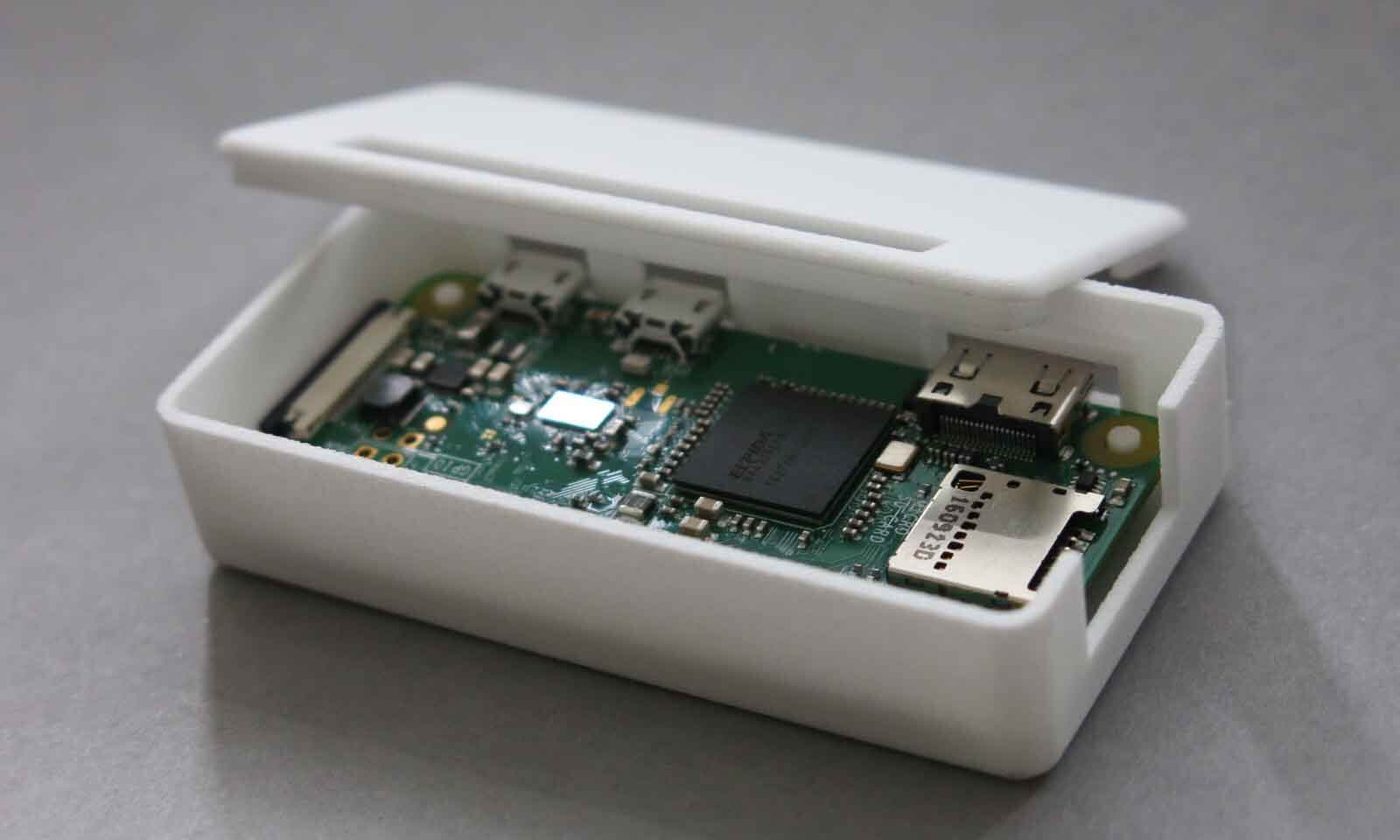

Vérifiez bien que votre modèle 3D est adapté à l’impression 3D. Par exemple si vous choisissez de créer un boîtier, votre modèle doit être créé en fonction du circuit à intégrer et des différents ports de connexion. Vous devriez aussi choisir un matériau robuste, mais tout de même flexible. Une fois le matériau choisi, vérifiez que votre design est aux bonnes dimensions, et que toutes les règles de design sont respectées.

Si vous n’avez pas d’imprimante 3D, ne vous inquiétez pas , vous pouvez transférer vos designs sur notre service d’impression 3D en ligne

Notre outil en ligne pourra alors vérifier les points faibles de votre design et vous proposera plusieurs solutions. N’attendez pas plus longtemps !
