Meshmixer: Logiciel de Modélisation Gratuit et Facile à utiliser

Il existe de nombreux logiciels de modélisation 3D gratuits pour vous aider avec vos projets 3D. Le logiciel MeshMixer est un produit gratuit développé par AutodeskⓇ pour une création facile de mashups 3D et remixes avec des outils spécialisés dans l’impression en 3D.

Voyons quels sont les avantages de ce programme 3D et quels sont les avantages offerts par ce logiciel.

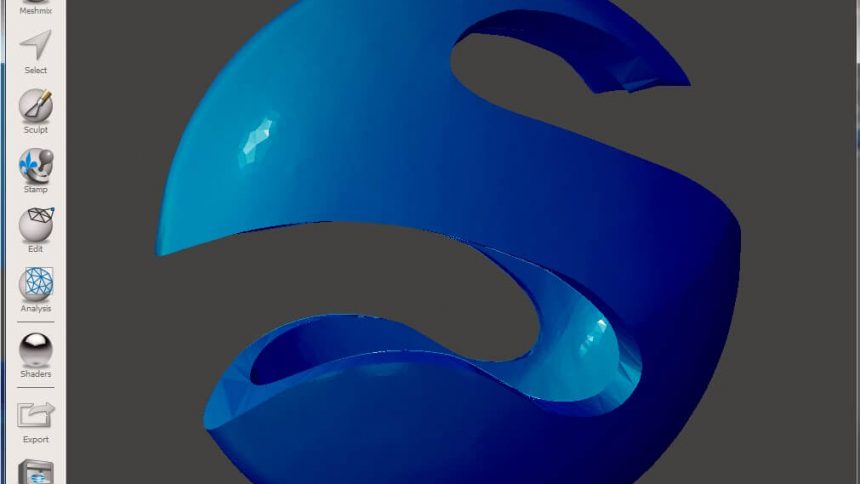

Meshmixer main screen

Qu'est-ce que Meshmixer?

Meshmixer est un logiciel 3D développé par Autodesk, très pratique pour l’impression 3D. Meshmixer propose de nombreuses options 3D, comme la sculpture ou le remaillage. Ce logiciel permet de créer des modèles 3D sur la base de volumes existants.

Vous n’avez pas besoin d’être un expert pour utiliser ce logiciel et parvenir à un bon niveau de détails. Il est tout de même nécessaire de maîtriser les fonctionnalités de base, vous aurez donc peut-être besoin d’entraînement pour profiter de toutes les opportunités offertes par ce logiciel de modélisation 3D.

Le logiciel MeshMixer inclut de nombreuses fonctionnalités qu’il était impossible de trouver auparavant regroupées dans un seul et même produit gratuit. Ces principales caractéristiques comprennent:

  • Mesh & Mix - Permet de facilement combiner de multiples modèles selon différentes manières créatives. En effet, vous pourrez facilement découper des modèles et les mélanger en quelques clics;
  • Sculpter - Customiser des modèles en pâte à modeler en temps réel et en utilisant différents outils;
  • Tamponner - Donner une Texture aux modèles en utilisant différentes options de quadrillage et de motif;
  • Editer - Modifier les modèles et les optimiser pour l'impression 3D;
  • Analyse - Analyser les différentes propriétés des modèles (ex: épaisseur, solidité, stabilité) lié à l'impression en 3D;
  • Imprimer - Imprimer directement votre création sur un ordinateur connecté à votre imprimante 3D ou en utilisant un service d'impression 3D en ligne comme Sculpteo.

L’avantage principal du logiciel de MeshMixer est de vous donner la possibilité de modifier le modèle 3D sans vous soucier de sa topologie 3D. La fonctionnalité mesh-mix étant tellement efficace, elle permet de fixer facilement un modèle à l’autre tout en laissant le logiciel se charger de toutes les nuances liées à la modification de maillage. L’interface est simple, vous choisissez d’abord la position dans laquelle attacher le modèle, puis vous choisissez son orientation et le tour est joué. Vous pourrez trouver plus d’informations sur toutes les fonctionnalités dans notre Tutoriel MeshMixer .

De plus, MeshMixer peut être utilisé pour imprimer en 3D vos objets et ce dernier propose des fonctionnalités utiles dans tout le domaine de l’impression 3D. Elles sont regroupées en trois catégories: Edition, Analyse et impression.

Pourquoi utiliser Meshmixer?

Ce logiciel de modélisation 3D pourra vous offrir de nombreux avantages. Premièrement, il est gratuit. Mais ce n’est pas tout. Par exemple, en commençant avec Meshmixer, vous aurez la possibilité d’utiliser des designs déjà créés et disponibles dans les archives du logiciel. Les pièces disponibles dans ces archives comprennent des animaux, des pieds ou mains humaines, ou d’autres formes que vous pourrez couper et combiner. Ces galeries seront particulièrement utiles si vous ne voulez pas créer votre projet de zéro, vous pourrez alors commencer en éditant un fichier STL.

L’interface de ce logiciel est simple à prendre en main et particulièrement bien fait pour tout ce qui concerne la sculpture. Meshmixer offre aussi une option de sculpture en symétrie.

Ce programme est également adapté à la création de modèle 3D pour l’impression 3D, que ce soit pour l’évidemment ou l’analyse de la fragilité du modèle.

Outils d'édition

La catégorie d’outils d’édition contient des fonctionnalités qui modifient le modèle. Les fonctionnalités utilisées dans le cadre de l’impression 3D les plus notables sont les suivantes:

  • Rendre solide - Recréer le modèle tout en s'assurant qu'il est entièrement solide, le rendant ainsi imprimable en 3D;
  • Redimensionner - Il est possible de redimensionner facilement les designs 3D en modifiant l'échelle pour l'impression 3D. Un fichier est constitué de triangles, Meshmixer permet de reduire le nombre de triangle pour redimensionner vos modèles sans affecter la qualité de ceux-ci.
  • Evider - Vider l'intérieur du modèle, réduisant ainsi la quantité de matériau nécessaire à son impression en 3D;
  • Séparer - Créer différents modèles pour chaque section séparée, permettant ainsi de les gérer séparément plus facilement.

Vous pourrez trouver plus d’informations sur la réparation de votre fichier dans l’ebook «  Réparez vos fichiers « .

Outils d'analyse

La catégorie d’outils d’analyse contient des fonctionnalités qui analysent la structure du modèle et ses propriétés physiques. Tous ces outils sont principalement utilisés lorsque vous souhaitez imprimer votre création 3D. Certains des outils inclus sont:

  • Inspecteur - Identifie les zones problématiques sur le modèle et tente de les réparer automatiquement;
  • Epaisseur - Vérifie l'épaisseur du modèle et identifie les points faibles où des ruptures peuvent apparaître;
  • Agencement/Conditionnement - Dans le cas où votre modèle contient plusieurs sections, cet outil vous permet de vérifier la distance entre chacune d'entre elles pour vous assurer qu'elle est supérieure à la distance minimale pour le matériau sélectionné.

Pour plus d’informations sur les outils d’analyse, veuillez vous référer au paragraphe «  Assurez-vous que votre modèle 3D soit clos  » du tutoriel MeshMixer

Outils d'impression

Si vous souhaitez imprimer votre projet en 3D, utiliser Meshmixer est une très bonne idée pour préparer votre fichier. La catégorie des outils d’impression contient les fonctionnalités permettant d’achever les préparations finales pour l’impression 3D de votre modèle. Durant la création de votre projet vous allez peut-être avoir besoin de supports pour imprimer vos pièces, et Meshmixer permet de générer de bons supports en quelques clics. Vous pourrez choisir l’imprimante ou le service d’impression que vous souhaitez utiliser ainsi que le matériau de votre choix. Si souhaitez imprimer votre modèle 3D en utilisant le service d’impression 3D en ligne, le fichier est automatiquement téléchargé et le prix est alors calculé. La seule chose qu’il reste à faire est d’ordonner l’impression.

Exportation

Une fois votre design 3D terminé, vous devrez exporter votre fichier pour l’impression 3D dans un format adapté à la fabrication additive. Le logiciel MeshMixer peut également exporter votre modèle dans différents formats. Les formats supportés à la fois par MeshMixer et notre service sont les suivants: stl, obj, collada et wrl. Pour une liste complète des formats de fichiers pris en charge sur Sculpteo veuillez vous référer au post de notre blog Transférer des formats de fichier 3D .
