Optimiser votre modèle 3D avec l'outil PolyNURBS d'Inspire

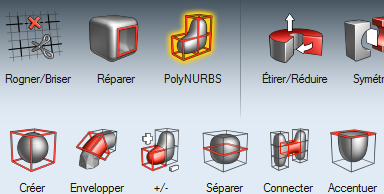

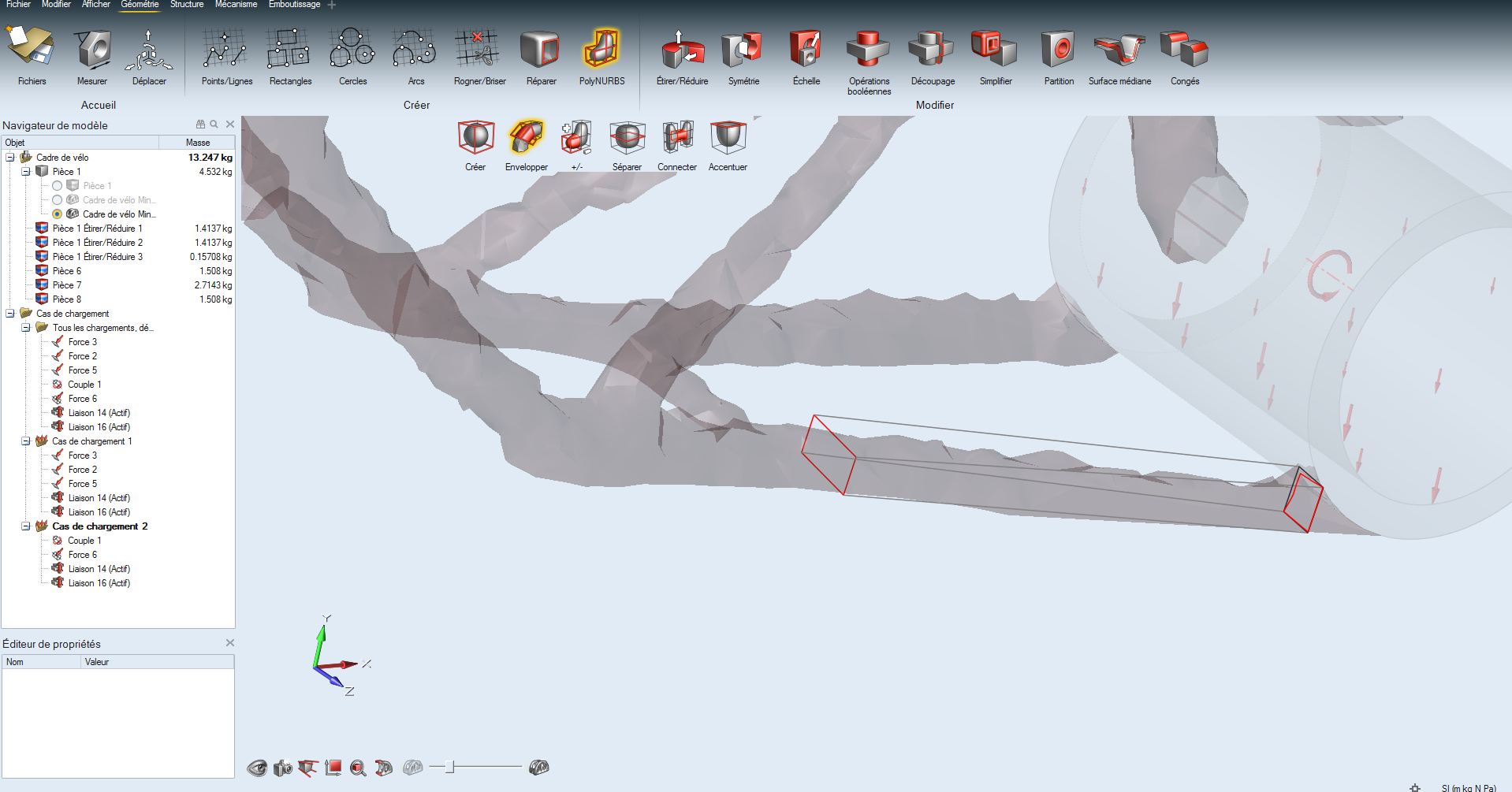

L’outil PolyNURBS a pour fonction de créer des volumes à partir des maillages obtenus par optimisation. L’option Envelopper permet de créer un volume entre deux sections sélectionnées par l’utilisateur.

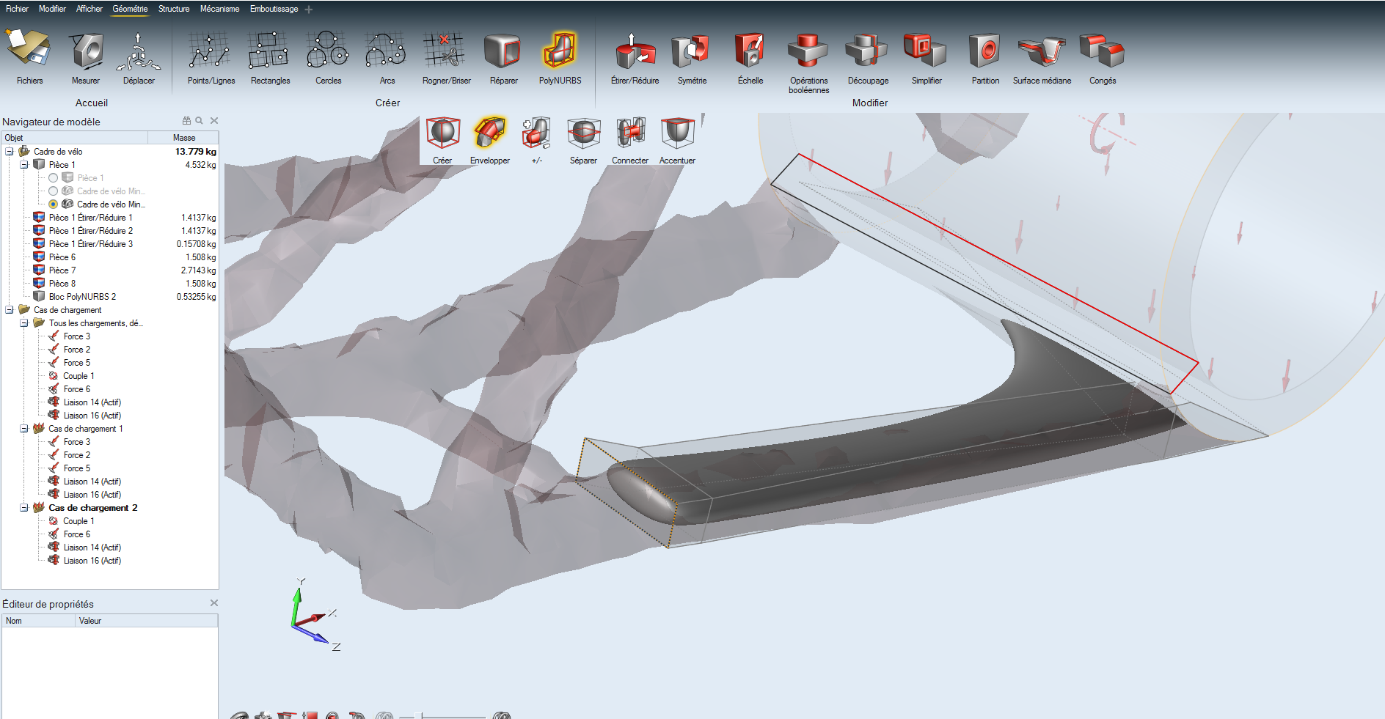

Vous pouvez sélectionner des pièces hors de l’espace de conception pour réaliser des  jointures soignées. Il est aussi possible de modifier la forme du nurb en tirant chaque plan ou arrête dans la direction et orientation souhaitée.

Cependant attention, vu qu’Inspire crée la forme à partir des sections, il ne faut pas sélectionner de section placée sur une intersection, mais plutôt juste avant et juste après cette dernière. Cela permettra de créer une connexion propre sur l’intersection.

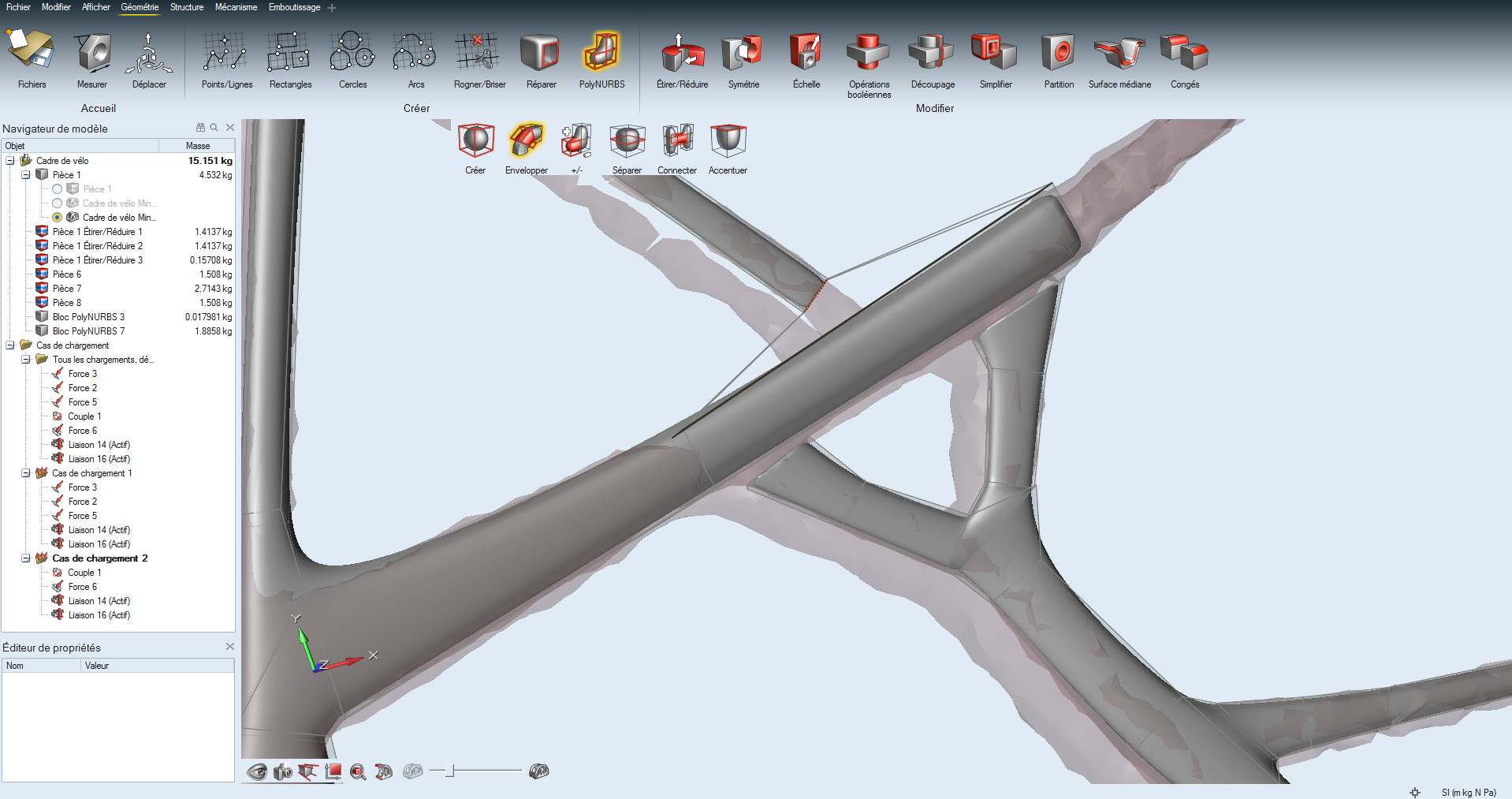

Pour réaliser une jointure, par exemple au niveau d’une intersection, vous pouvez continuer d’utiliser l’outil envelopper, mais il est recommandé de se servir de l’outil Connecter pour plus facilement sélectionner les deux surfaces à joindre.

Ce modèle optimisé ayant été créé avec la contrainte d’une symétrie, il est préférable d’effectuer une symétrie sur les nurbs pour gagner en temps de conception.

Attention à la superposition de matière, notamment lors de la symétrie. Inspire ne validera pas votre modèle si des volumes sont en conflit, il est donc important de vérifier les messages d’erreurs qu’Inspire affiche.

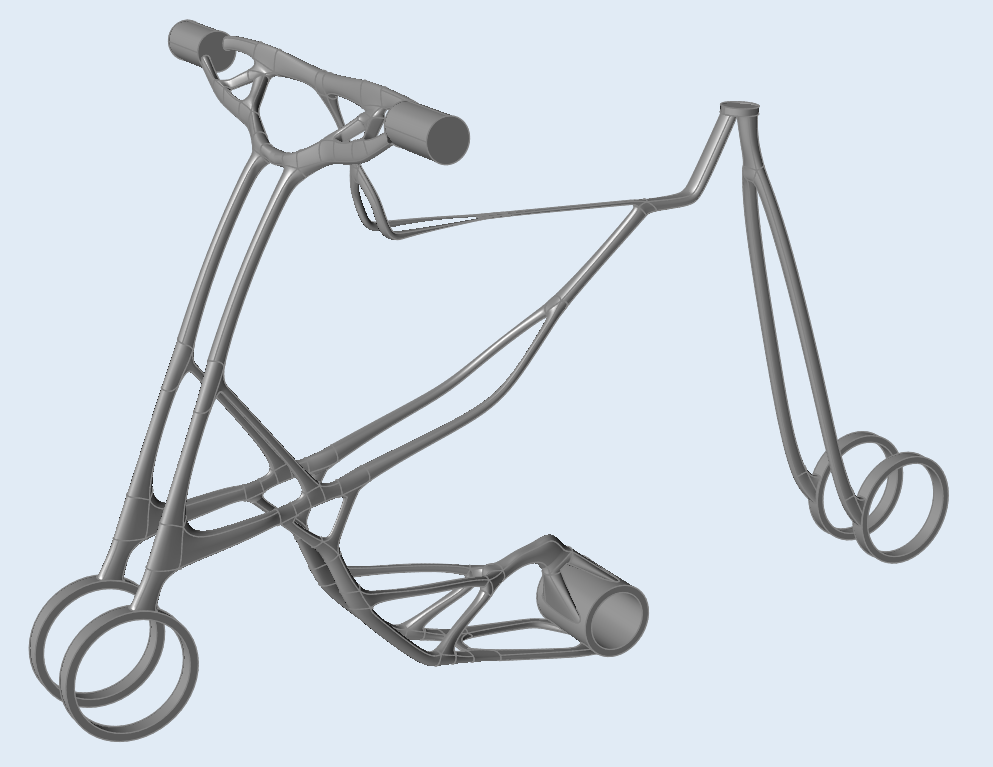

A l’aide d’Inspire, il est possible d’obtenir ce type de forme, optimisée par rapport aux contraintes appliquées.
