Comprendre les tolérances et la précision en impression 3D

Points clés à retenir

Les tolérances en impression 3D définissent l’écart acceptable entre votre modèle CAO et la pièce finale fabriquée.
La plupart des matériaux proposés par Sculpteo utilisent une combinaison de tolérance en pourcentage et de tolérance minimale.
Les petites caractéristiques sont régies par la tolérance minimale, tandis que les dimensions plus importantes suivent la tolérance exprimée en pourcentage.
La précision dimensionnelle varie selon la technologie, le matériau, la géométrie de la pièce et son orientation de fabrication.
Les pièces de grande taille présentent naturellement des variations dimensionnelles plus importantes que les petites pièces.
Pour les assemblages et les pièces emboîtées, les concepteurs doivent toujours prévoir des jeux et des tolérances adaptés dès la phase de conception.
Si une dimension est critique, des opérations d’usinage secondaires peuvent être nécessaires pour atteindre des tolérances plus serrées.

Introduction

Lorsque vous commandez une pièce imprimée en 3D, l’une des spécifications les plus importantes à comprendre est la précision dimensionnelle. Que vous conceviez un prototype, un assemblage fonctionnel ou une pièce destinée à un usage final, connaître la tolérance attendue vous permet de vous assurer que votre pièce fonctionnera comme prévu.

Cependant, les tolérances dimensionnelles sont souvent mal comprises. Que signifie réellement une spécification telle que ±0,3 % (minimum ±0,3 mm) ? Pourquoi les petites et les grandes pièces ne se comportent-elles pas de la même manière ? Et comment les tolérances varient-elles d’une technologie de fabrication additive à une autre ?

Dans ce guide, nous expliquons le fonctionnement des tolérances dimensionnelles et proposons une vue d’ensemble des tolérances disponibles pour les différentes technologies de fabrication proposées par Sculpteo.

Qu’est-ce qu’une tolérance / précision ?

Une tolérance définit la variation acceptable entre la dimension spécifiée dans votre modèle CAO et la dimension de la pièce fabriquée.

Par exemple, si une dimension est conçue à 100 mm et que la tolérance de fabrication est de ±0,3 mm, la dimension finale peut se situer entre :

99,7 mm
100,3 mm

tout en restant conforme aux spécifications.

Aucun procédé de fabrication ne peut produire des pièces avec une précision dimensionnelle parfaite. De légères variations apparaissent en raison de la précision des machines, du comportement des matériaux, du retrait thermique et des opérations de post-traitement.

Comprendre les tolérances en pourcentage et les tolérances minimales

De nombreux matériaux de fabrication additive utilisent une spécification du type :

±0,3 % (minimum ±0,3 mm)

Cela signifie que deux règles de tolérance coexistent :

Une tolérance exprimée en pourcentage, appliquée aux dimensions importantes.
Une tolérance minimale, appliquée aux petites dimensions.

La valeur la plus élevée s’applique toujours.

Exemple 1 : Petite caractéristique

Dimension CAO : 10 mm

Tolérance en pourcentage :

10 × 0,3 % = 0,03 mm

Comme 0,03 mm est inférieur à la tolérance minimale de 0,3 mm, la tolérance applicable devient :

±0,3 mm

Plage dimensionnelle finale :

9,7 mm
10,3 mm

Exemple 2 : Dimension moyenne

Dimension CAO : 100 mm

Tolérance en pourcentage :

100 × 0,3 % = 0,3 mm

Tolérance applicable :

±0,3 mm

Plage dimensionnelle finale :

99,7 mm
100,3 mm

Exemple 3 : Grande dimension

Dimension CAO : 300 mm

Tolérance en pourcentage :

300 × 0,3 % = 0,9 mm

Comme 0,9 mm est supérieur à la tolérance minimale, la tolérance applicable devient :

±0,9 mm

Plage dimensionnelle finale :

299,1 mm
300,9 mm

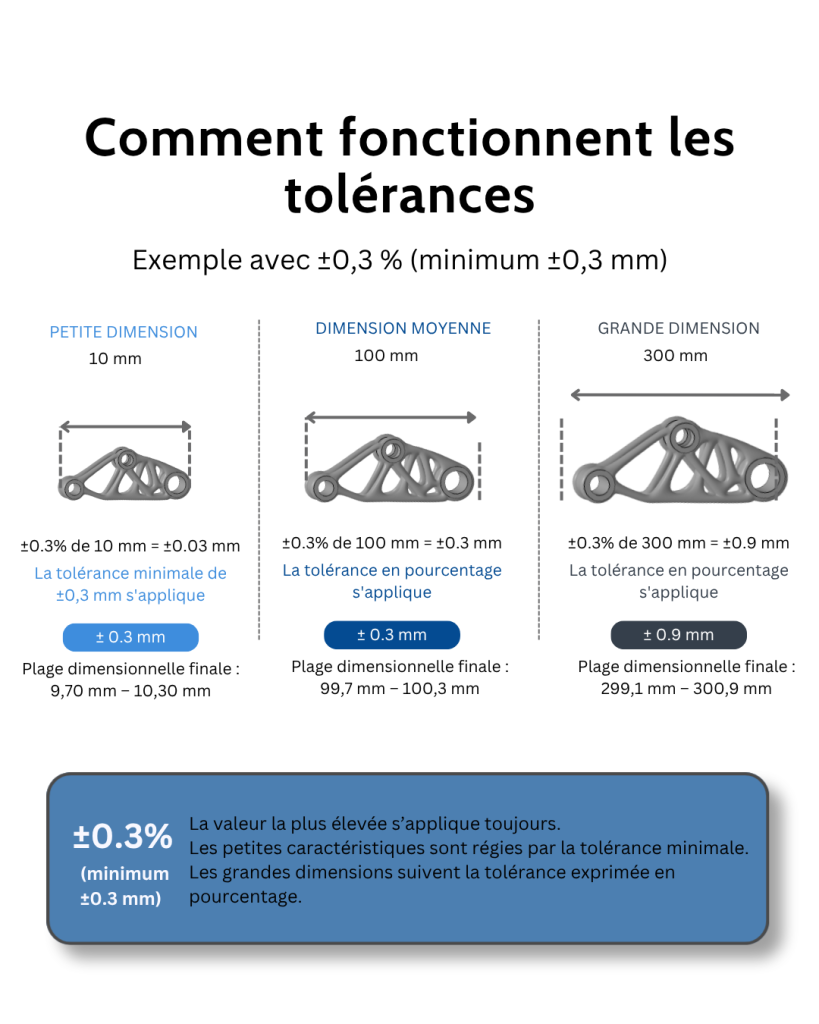

Visualiser l’évolution des tolérances

À mesure que les dimensions augmentent, les valeurs de tolérance augmentent proportionnellement.

Dimension nominale	Tolérance à ±0,3 %	Tolérance applicable
10 mm	±0.03 mm	±0.3 mm
25 mm	±0.075 mm	±0.3 mm
50 mm	±0.15 mm	±0.3 mm
100 mm	±0.3 mm	±0.3 mm
200 mm	±0.6 mm	±0.6 mm
500 mm	±1.5 mm	±1.5 mm

C’est pourquoi les grandes pièces présentent naturellement des variations dimensionnelles plus importantes que les petites pièces.

Pourquoi les tolérances existent-elles en impression 3D ?

Plusieurs facteurs influencent la précision dimensionnelle :

Le retrait du matériau lors du refroidissement
Les effets liés à la fabrication couche par couche
L’orientation de fabrication
La géométrie de la pièce
L’épaisseur des parois
Les contraintes internes
Les opérations de post-traitement telles que le polissage, la teinture, le lissage chimique ou l’usinage

Pour cette raison, les tolérances doivent être prises en compte dès la phase de conception, en particulier lors de la création de composants assemblés ou de systèmes mécaniques.

Vous recherchez le matériau d’impression 3D le plus précis ?

Tous les matériaux d’impression 3D n’offrent pas le même niveau de précision dimensionnelle. Certains matériaux atteignent des tolérances aussi faibles que ±0,3 %, tandis que d’autres présentent des performances différentes selon le procédé de fabrication, le comportement du matériau et l’orientation de la pièce.

Si la précision dimensionnelle est un critère essentiel pour votre application, nous vous recommandons de comparer les spécifications techniques de chaque matériau avant de passer commande.

Notre guide comparatif des matériaux vous permet de comparer l’épaisseur de couche, le volume de fabrication, les tolérances, les propriétés mécaniques et les principaux avantages de tous les matériaux disponibles chez Sculpteo afin de sélectionner la solution la plus adaptée à votre projet.

Recommandations de conception

Lors de la conception de pièces pour la fabrication additive :

Ne concevez pas des ajustements serrés uniquement sur la base des dimensions nominales.
Tenez toujours compte des tolérances de fabrication.
Prévoyez des jeux adaptés pour les assemblages mobiles.
Envisagez l’usinage ou des opérations secondaires pour les dimensions critiques.
Contactez notre équipe si certaines dimensions nécessitent des tolérances plus strictes.

Conclusion

La tolérance dimensionnelle est un paramètre essentiel en fabrication additive. Comprendre la différence entre les tolérances exprimées en pourcentage et les tolérances minimales permet de mieux anticiper le comportement de votre pièce à différentes échelles.

Les petites dimensions sont généralement régies par la tolérance minimale, tandis que les dimensions plus importantes suivent la tolérance en pourcentage spécifiée pour le matériau. En tenant compte de ces facteurs dès la conception, les ingénieurs peuvent obtenir des résultats plus fiables et plus prévisibles en impression 3D.
