Tutoriel Slicer for Fusion 360 : Préparez votre modèle 3D pour la découpe laser

Une fois que vous avez trouvé la technique correspondant à vos besoins, vous êtes presque prêts pour l’étape de la découpe laser.

En résumé

  • 1.1. Ouvrez votre fichier dans le logiciel “Slicer for Fusion 360”
  • 1.2. Exportez votre fichier vers “Slicer for Fusion 360”
  • 1.3. Technique de tranchage : “Stacked Slices”
  • 1.4. Technique de tranchage : “Interlocked Slices”
  • 1.5. Technique de tranchage : “Curves”
  • 1.6. Technique de tranchage : “Radial Slices”
  • 1.7. Technique de tranchage : “Folded Panels”
  • 2.1. Simulation d’assemblage
  • 2.2. Simulation de matériau

Sélectionnez “Assembly Steps” sur la partie gauche du menu. L’option vous permet de voir étape par étape comment vous allez assembler vos pièces en 2D pour en faire un nouveau modèle 3D, après les avoir découpées au laser.

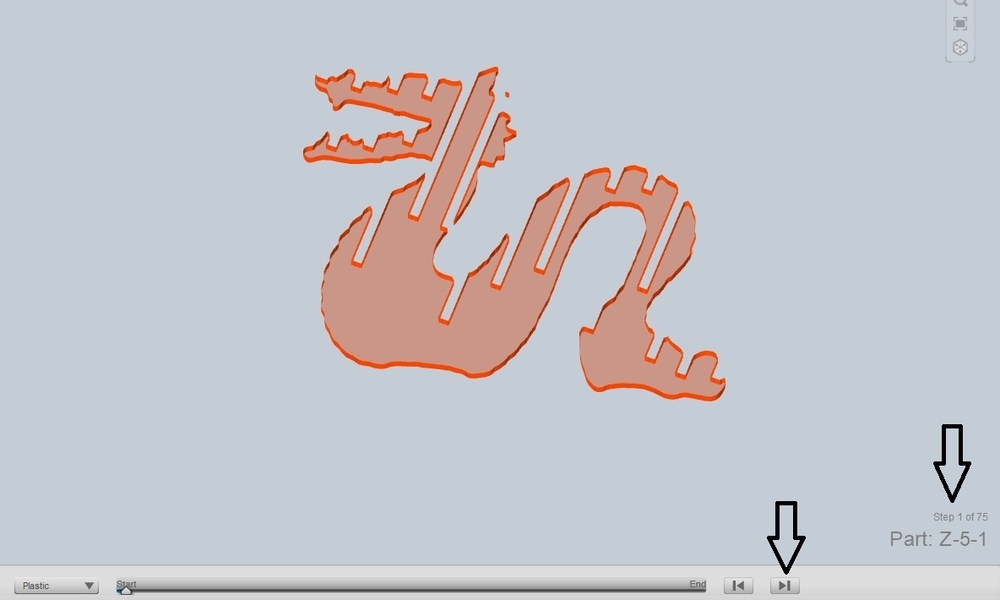

Vous pouvez voir les étapes d’assemblage pour chaque technique de construction. Pour cet exemple, nous avons choisi le mode “Interlocked Slices”, comme indiqué au paragraphe 1.4. En bas du menu, il y a des flèches et une barre de progression.

Webp.net-resizeimage (3)_Edx5NTq.jpg

Elles indiquent la progression de l’assemblage. En cliquant sur la flèche, vous progressez d’une étape à chaque fois.

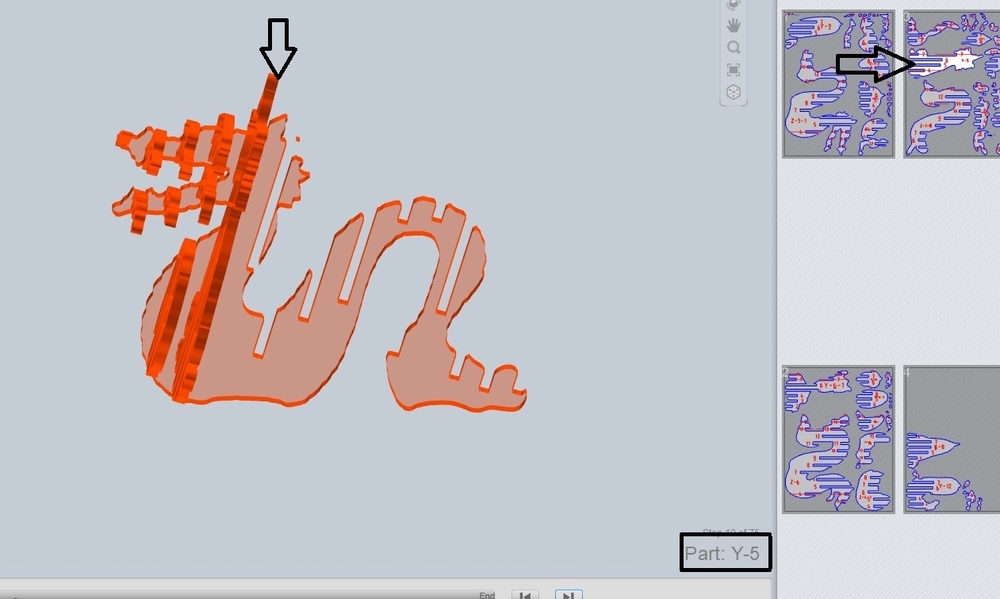

La procédure évolue de façon dynamique et assemble les pièces en 2D. Au fur et à mesure de la progression, de nouvelles couches s’ajoutent et vous obtenez de nouvelles informations. En fonction de l’étape où vous en êtes, la pièce et page qui est actuellement traitée. Les images ci-dessous montrent cela :

Webp.net-resizeimage (4)_keSYE5B.jpgWebp.net-resizeimage_FybhdFD.jpg

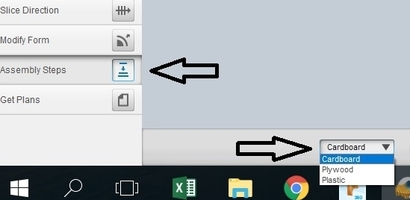

Avec le logiciel “Slicer for Fusion 360” vous pouvez visualiser votre modèle 3D en trois matériaux différents, communément utilisés pour la découpe laser : le contreplaqué, le plastique et le carton. Pour ce fait, allez dans “Assembly Steps”. Ensuite, en bas du menu, sélectionnez le matériau que vous souhaitez.

41_hChRKS4.jpgWebp.net-resizeimage (2)_pjyantV.jpg

Le carton, “Cardboard”, ressemblera à ceci :

Webp.net-resizeimage (2)_yA9PLKT.jpg

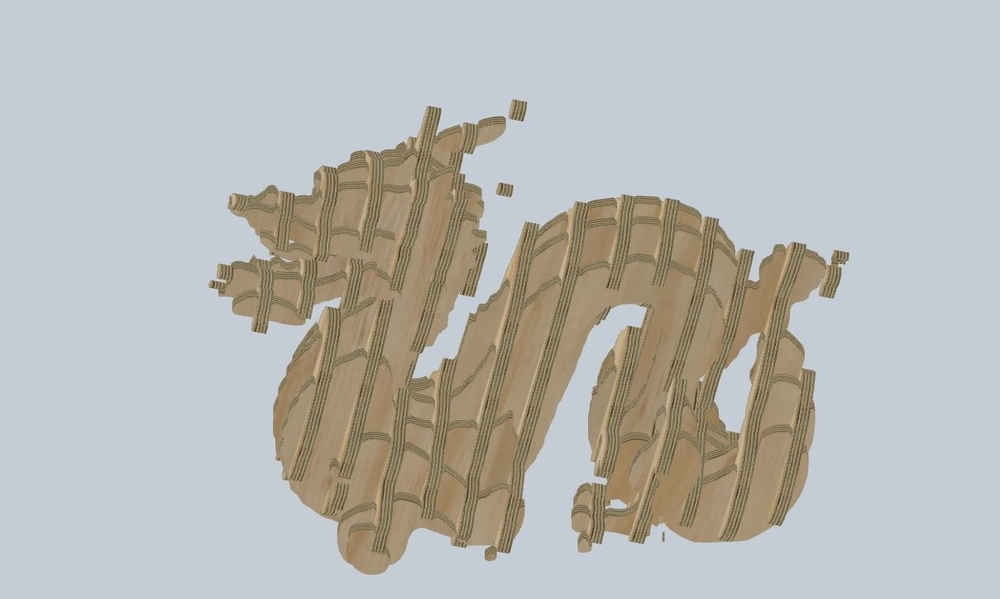

Si vous sélectionnez le contreplaqué, “Plywood”, il ressemblera à ceci :

Webp.net-resizeimage (3)_VrNBhWQ.jpg

La simulation avec le plastique, “Plastic”, ressemblera à ceci :

Webp.net-resizeimage (4)_myh24so.jpg
