Découpe laser avec Sketchup : Réaliser un bon fichier 2D

En résumé

  • 1.1. Prendre en compte le matériel utilisé
  • 1.2. Prendre en compte la méthode de fabrication
  • 1.3. Faire attention aux fichiers 3D
  • 1.4. Utiliser les outils de SketchUp pour le design 2D
  • 2.1. Installer des Plugins
  • 2.2. Utiliser un plugin .svg : FlightOfIdeas

Lors de la création de votre design, n’oubliez pas de considérer quel matériau vous comptez utiliser, ainsi que ses spécificités. Que ce soit l’épaisseur de l’objet, ou la distance minimale entre deux lignes, ces caractéristiques auront un impact non négligeable sur votre modèle, et sur le résultat final.

Vous trouverez plus d’informations sur chacun des matériaux dans notre page « Matériaux pour la Découpe et la Gravure Laser ».

Il existe plusieurs procédés impliquant l’utilisation d’un laser. Les deux principaux sont la découpe et la gravure laser (nous vous invitions à en apprendre plus à leur sujet sur nos pages dédiées).

Selon ce que vous voulez faire et le rendu que vous voulez obtenir, vous devrez réaliser votre fichier d’une manière différente. Donc réfléchissez bien avant de choisir quelles parties de votre design sont à découper, et lesquelles sont à graver.

La découpe laser est un procédé qui s’utilise essentiellement pour du travail de surfaces. De ce fait, l’utilisation de fichiers 3D est donc impossible. Il n’est possible de travailler qu’avec des lignes et des dessins vectoriels. Dans la même logique, depuis vos logiciels de modélisation, et selon les fonctions que vous utilisez, il est possible que vos modèles volumiques soient traduits en dessins 2D. Le résultat sera alors bien évidemment différent de celui escompté.

pyramid

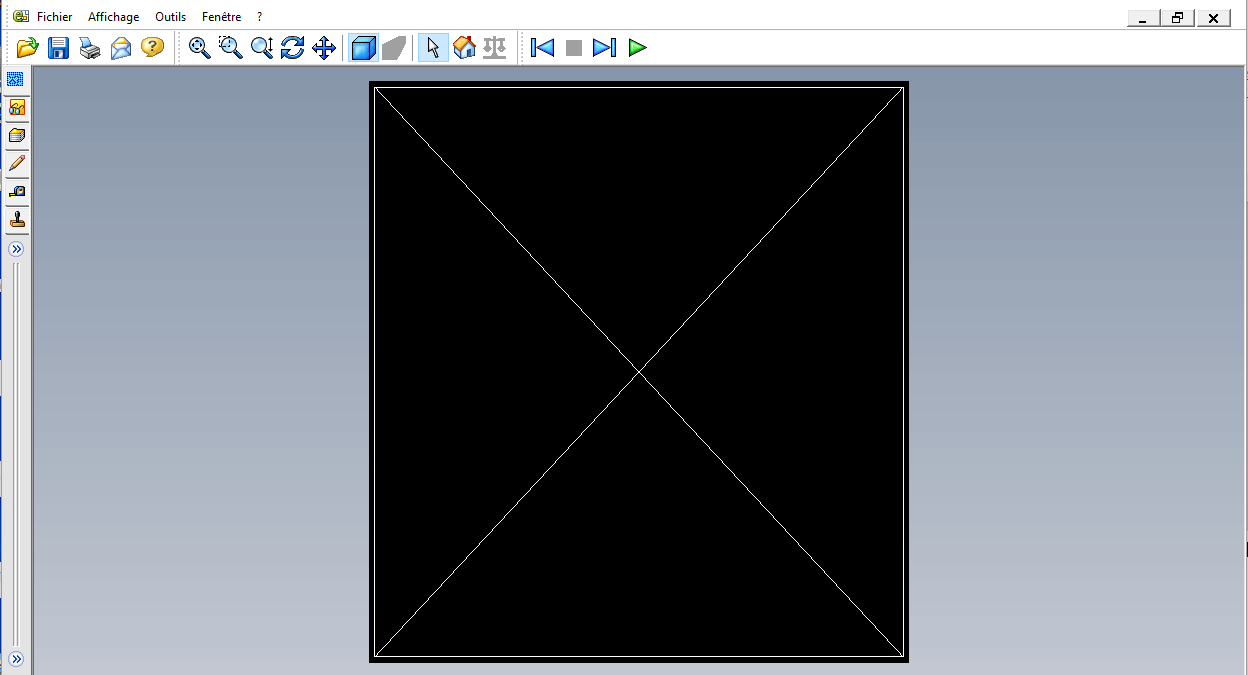

cross within a square

Comme nous pouvons le voir ici, la pyramide modélisée a été représentée comme une croix inclue dans un carré, car le modèle n’est pas approprié à la découpe laser.

Il est donc primordial de travailler sur un seul plan, ou bien sur des plans distincts, afin d’éviter toute différence entre votre design et l’objet qui sera fabriqué. Sur SketchUp, tout dépend du plugin que vous allez utiliser pour réaliser votre projet.

De part ses fonctionnalités, SketchUp est parfait pour apprendre et commencer à travailler sur des modèles de 2D. Fonctionnant par extrusion, à chaque fois que vous souhaitez créer un objet, il vous faut d’abord passer par une esquisse plane. Créer un design pour une découpe laser vous demandera donc les mêmes manipulations, l’extrusion en moins.

Utilisez une combinaison des outils de lignes et de formes proposés pour obtenir une première version de votre design. Couplez ensuite ces opérations avec les outils tels que Décalage et Suivez-Moi pour réaliser des formes plus exotiques sans grandes difficultés.

Quand vous en aurez fini avec votre modélisation, il sera temps de l’exporter pour passer à la découpe laser.
