Corriger les éventuels problèmes de modélisation avec Catia V5

3D scanning and 3D printing are increasingly linked technologies, there are specific tools in CATIA to transform a 3D scan into a printable model. For this you have to go into the “Digitized Shape Editor” workbench that is in the “shape” menu.

En résumé

1. Modéliser pour l’impression 3D avec Catia V5

  • 1.1. Modéliser un volume correct et fermé
  • 1.2. Modélisation volumique : Atelier PART Design
  • 1.3. Modélisation surfacique : Atelier Generative Shape Design (GSD)
  • 1.4. Evider votre modèle
  • 1.5. Textes et motifs en relief
  • 1.6. Parties mobiles et assemblages
  • 1.7. Couleurs et textures pour une impression 3D multicolore

2. Analyser et exporter votre modèle avec Catia V5

  • 2.1. Mesurer des éléments et distances
  • 2.2. Générer un mesh
  • 2.3. Analyser le maillage
  • 2.4. Choix du format et export
  • 2.5. Outils pratiques
  • 2.6. Fichier trop lourd
  • 2.7. Réparation de trous
  • 2.8. Epaississement de surfaces
  • 2.9. Orientation du volume
  • 2.10. Triangles inversés
  • 2.11. Arêtes et points non-manifold
  • 2.12. Auto-intersections
  • 2.13. Fichier multi-corps

3. Corriger les éventuels problèmes de modélisation avec Catia V5

  • 3.1. Outil filtrer
  • 3.2. Outil « création de maillage »

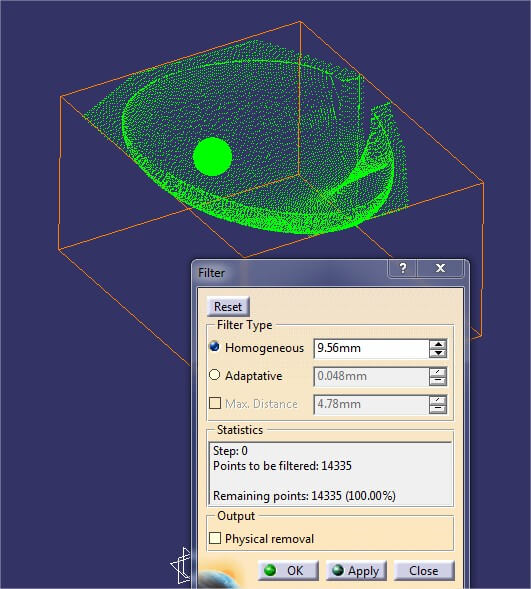

Cet outil permet de façon très simple et précise de diminuer le nombre de points issus du scan (pour alléger le fichier). Une sphère verte apparait, et représente l’écart entre deux points. Plus cette valeur est grande, plus l’écart entre deux points sera grand, et donc plus le nombre de points constituant le maillage sera faible.

Catia tutorial image

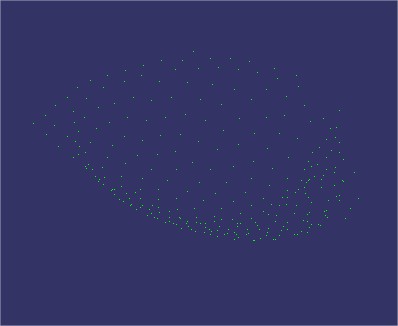

Après filtrage, on obtient un nuage moins dense que l’original, qui dépendra de la taille du filtre que vous aurez appliqué.

Catia tutorial image

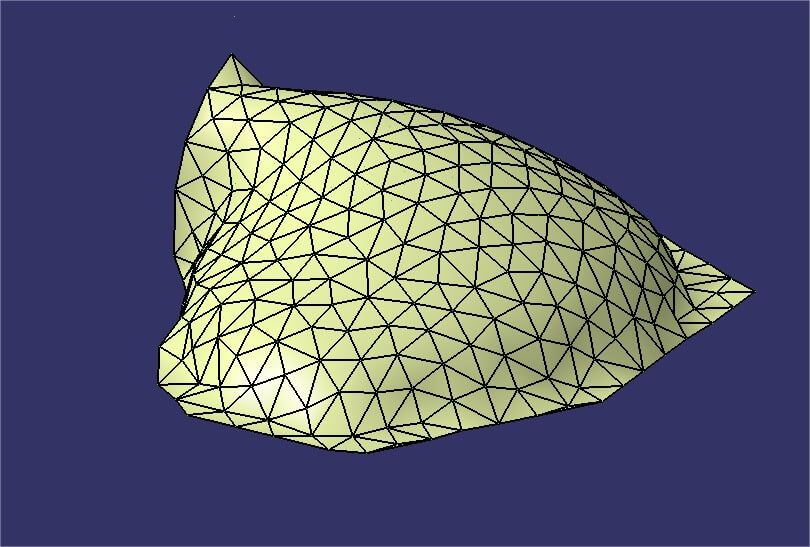

La création d’un maillage à partir d’un nuage de points s’opère de la même manière que vu précédemment, en cliquant sur « création de maillage », suivi du réglage de la SAG en fonction du niveau de précision souhaité.

Catia tutorial image
