En ouvrant le logiciel vous allez tomber sur cette page. Pour commencer cliquez sur le bouton “Part’ dans le menu de gauche.

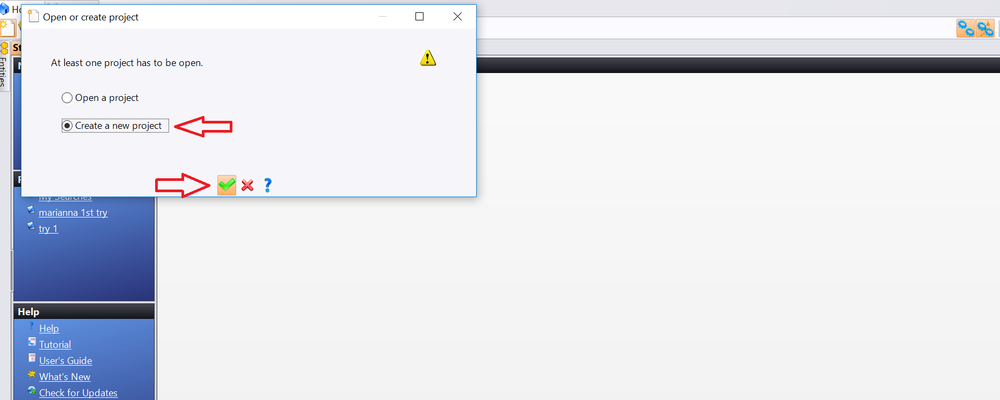

Dans la nouvelle fenêtre, sélectionnez “Create a new project” si vous souhaitez commencer à modéliser en partant de zéro. Ensuite, cliquez sur le bouton vert pour valider.

Webp.net-resizeimage (1)_os1utwO.png

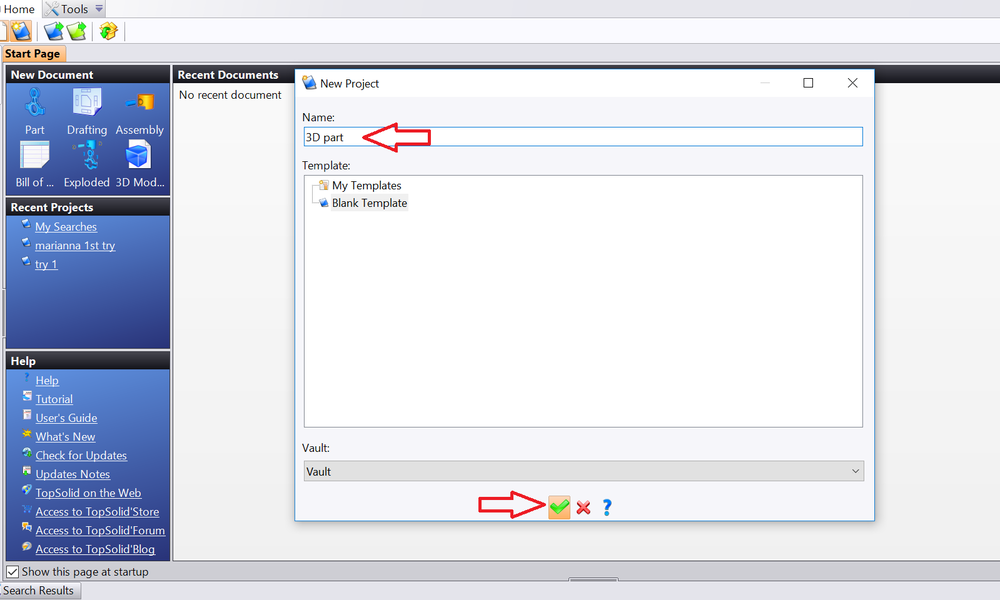

On vous demandera ensuite le nom de votre projet. Nous allons l’appeler “3D part”. Il faut ensuite cliquer sur le bouton vert pour valider.

Webp.net-resizeimage (2)_IgYZ3Vf.png

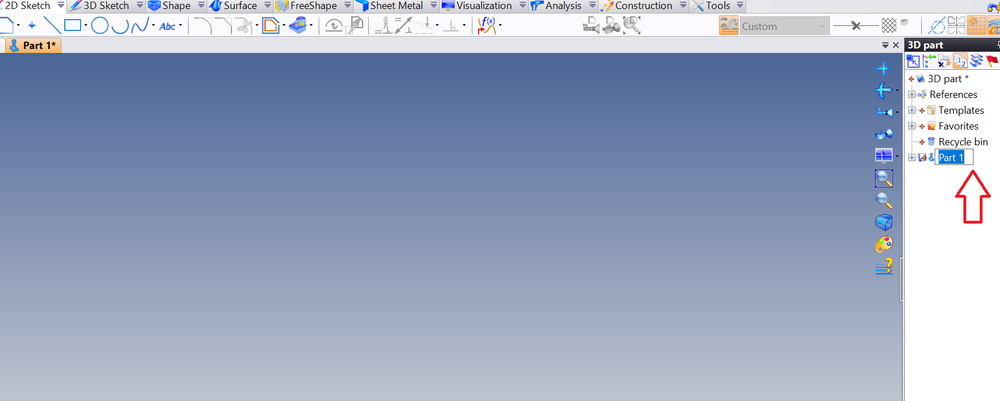

Après ça, votre projet est créé et vous serez redirigé sur un nouveau menu, comme présenté sur l’image suivante. Le logiciel le nomme automatiquement “part 1”, ce qui correspond à votre premier projet. Vous pouvez évidemment le renommer comme vous le souhaitez.


Il y a 3 façons possibles de commencer à designer.

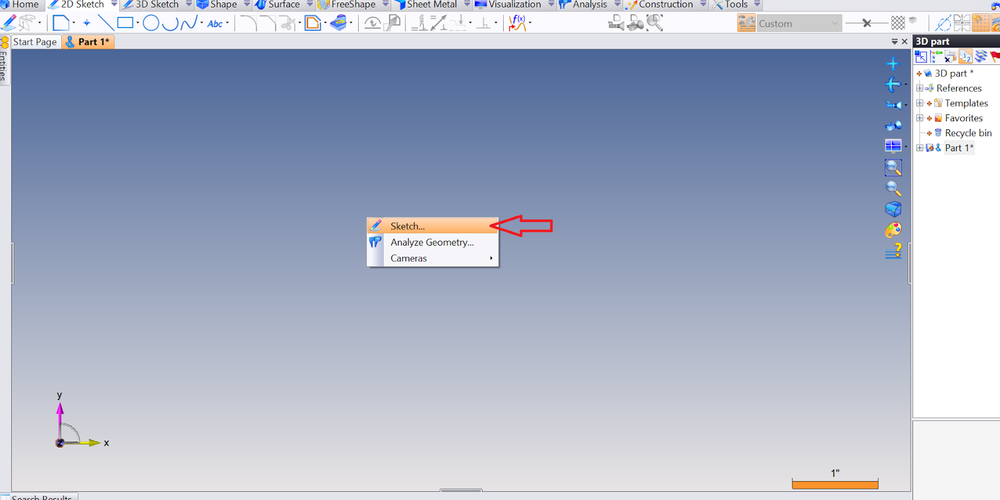

Une d’elles est de créer une esquisse simplement en faisant un clic droit sur un espace vide et de sélectionner “Sketch”.

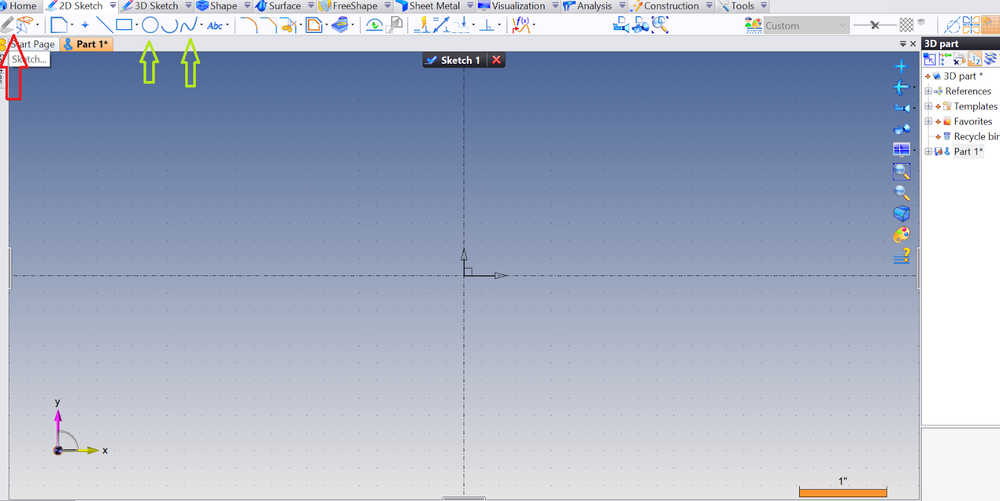

Une autre façon est de cliquer sur le bouton crayon (comme indiqué sur l’image suivante) ou directement en sélectionnant la forme que vous souhaitez dessiner en cliquant sur les boutons vous permettant de choisir des formes (comme indiqué sur l’image suivante).

Webp.net-resizeimage (1)_3zhW9sN.png

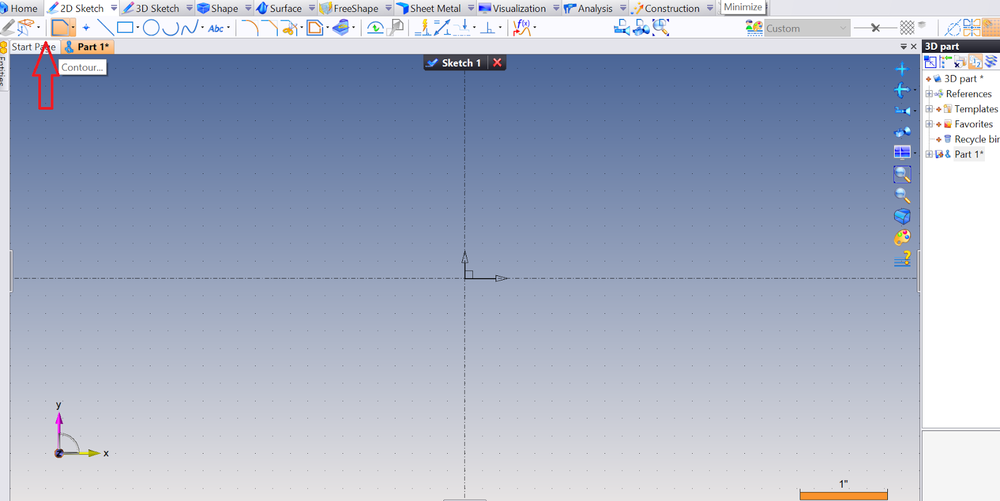

Vous pouvez aussi sélectionner le “Free Sketch Tool” ou “Contour” et dessiner votre esquisse en traçant les lignes vous-même.

Webp.net-resizeimage (2)_VxkJrze.png

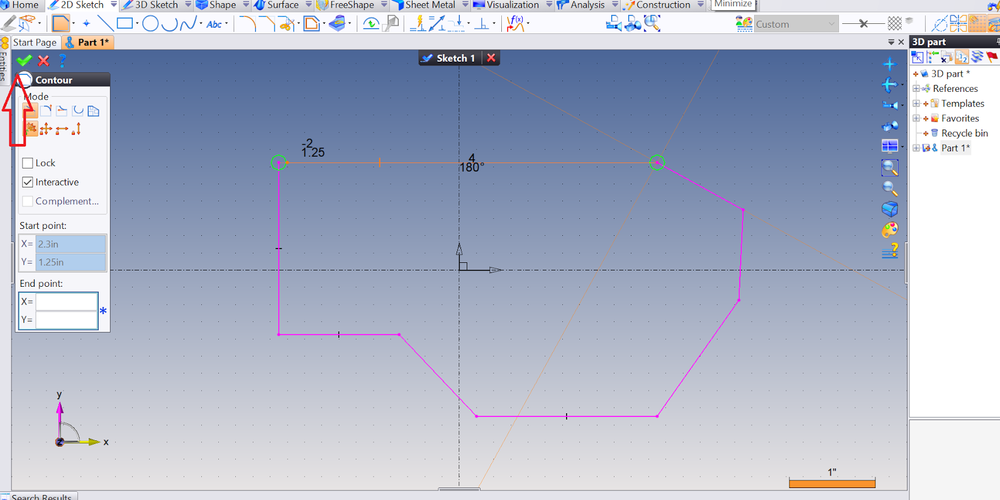

Quelque soit la méthode que vous choisissez, le résultat sera le même. En sélectionnant l’outil “Contour”, vous allez créer les contours de votre pièce. Validez, et votre pièce ressemblera à ceci:

Webp.net-resizeimage (3)_aYqzwgJ.png

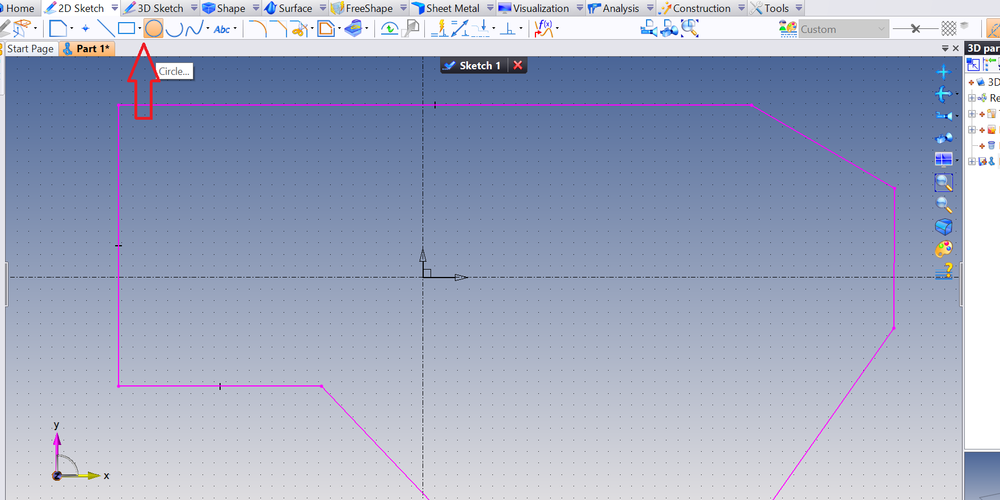

Si vous ne voulez pas d’une esquisse aussi simple, vous pouvez ajouter des détails et créer un design plus élaboré. Ajoutez un cercle en cliquant sur le bouton “Circle”, sur le haut du menu.

Webp.net-resizeimage (7)_RWxzaas.png

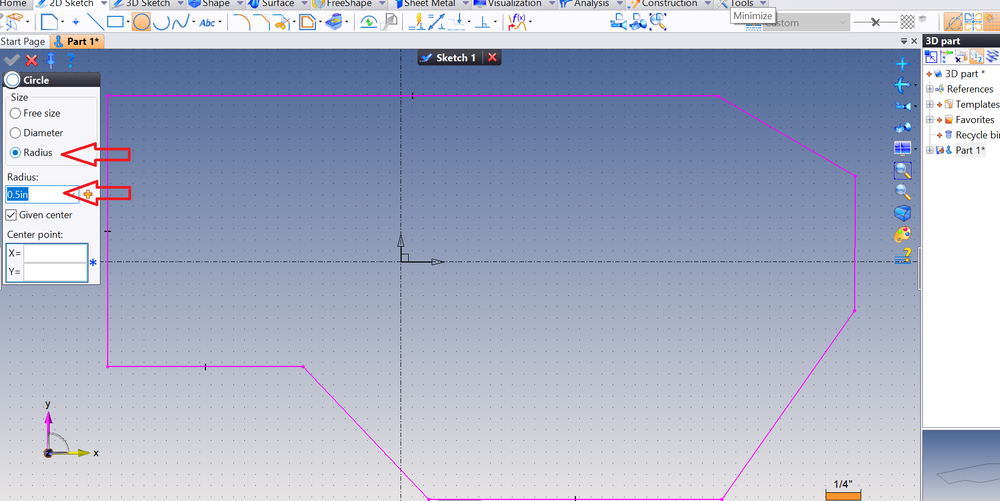

Sélectionnez la taille du cercle, insérez la valeur désirée du rayon de celui-ci. Ainsi, vous pouvez placer directement des cercles avec la taille désirée, directement à n’importe quel endroit de votre esquisse. Vous pouvez placer plusieurs cercles, de la même taille ou non, sans sortir du mode “Circle”.

Webp.net-resizeimage (8)_iKEl5T8.png

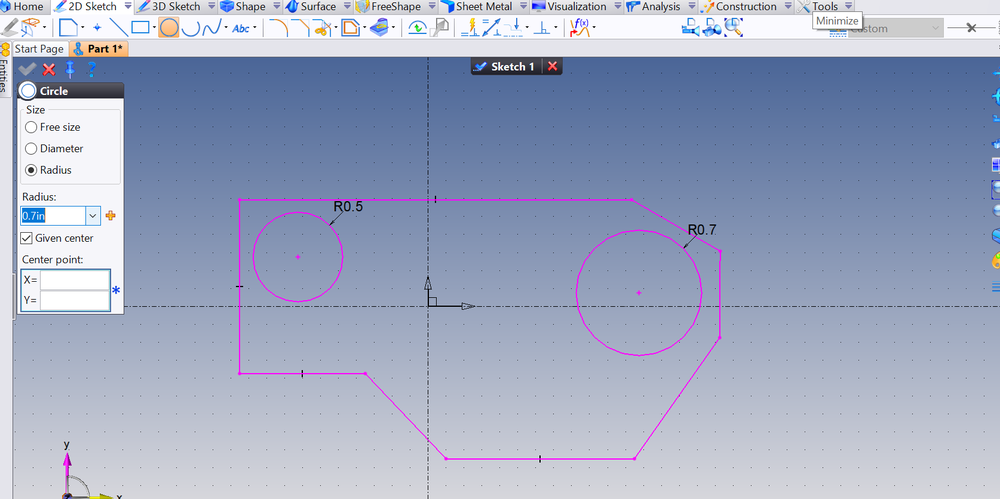

En créant deux cercles aux diamètres différent, votre projet ressemblera à ceci:

Webp.net-resizeimage (9).png

Cliquez sur le centre du cercle et bougez-le. Vous pouvez le placer où vous le souhaitez, sans qu’il perde ses dimensions.

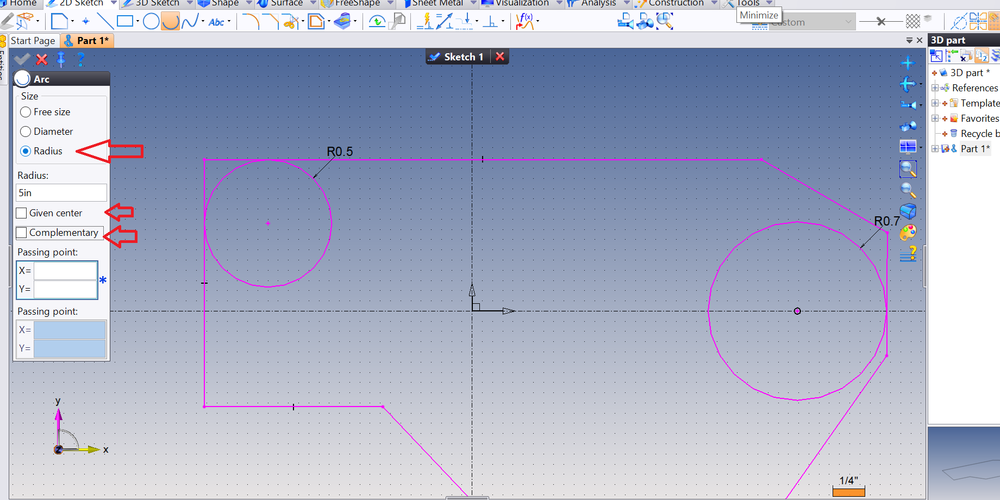

Maintenant, ajoutons des arcs pour relier les cercles au reste de l’esquisse. Pour ce faire, utilisez l’outil arc  sur le haut du menu. Sélectionnez l’option “Rayon” et désélectionnez le reste des options, comme signifié sur l’image suivante:

Webp.net-resizeimage (1)_KDyJBBq.png

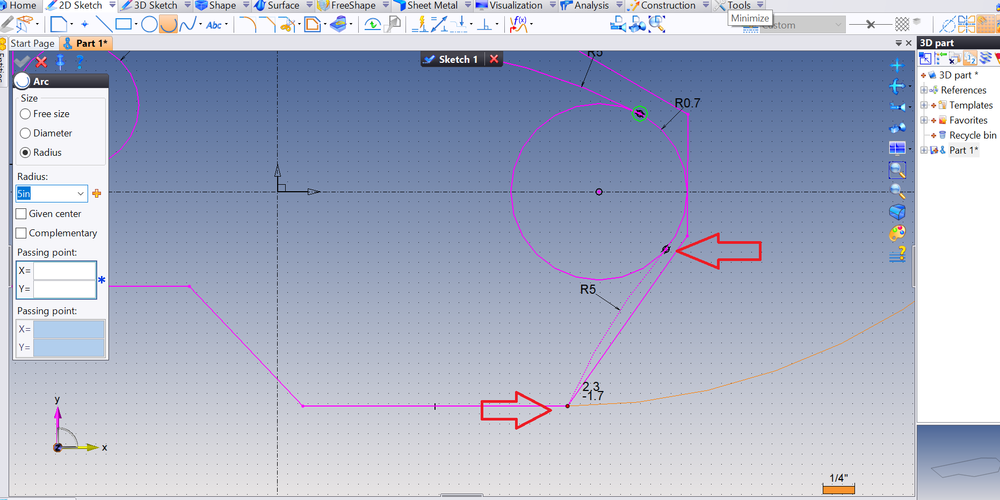

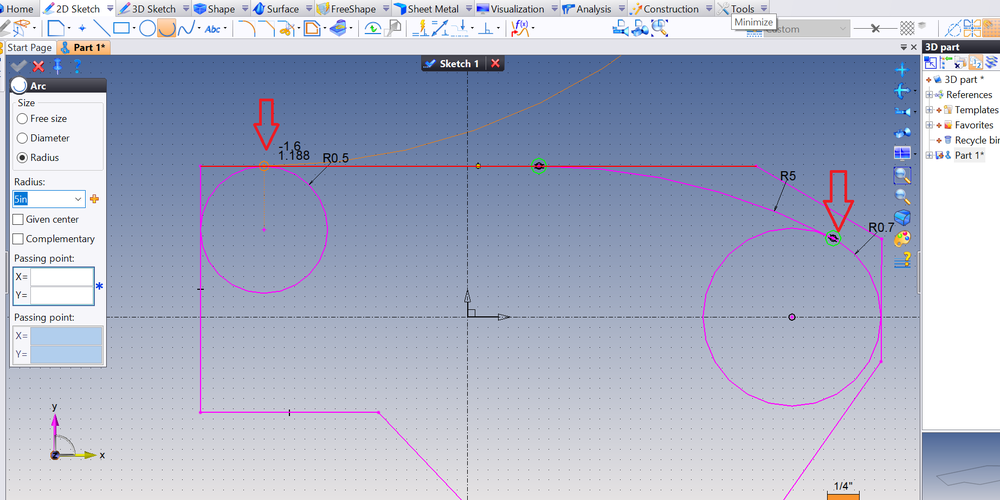

Cliquez d’un point du cercle à un autre, pour former l’arc que vous souhaitez.

Webp.net-resizeimage (2)_Jz4doQR.png

Webp.net-resizeimage (3)_UXiW9VW.png

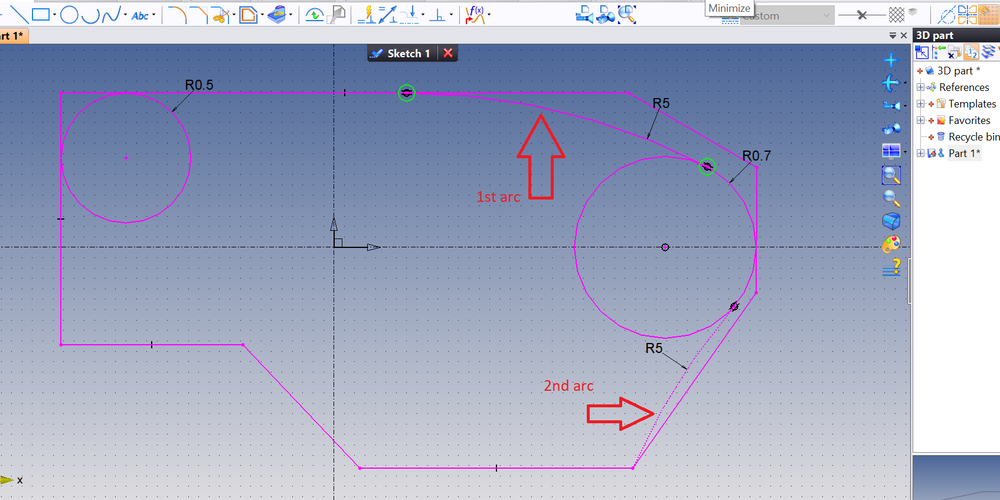

Ensuite, sortez du mode arc pour changer la direction des arcs. Disons que nous voulons que le deuxième arc ait la même courbe que le premier arc.

Webp.net-resizeimage (5)_MtxbyN6.png

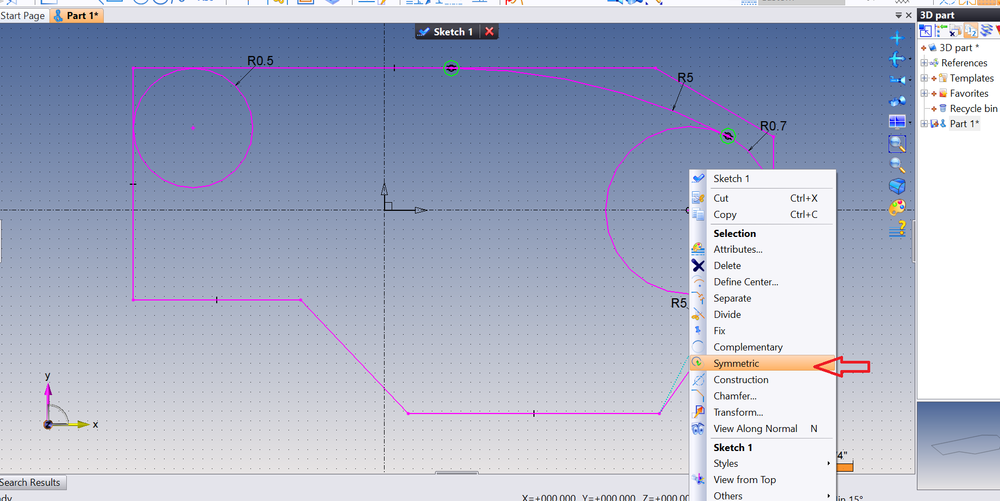

Vous pouvez inverser la courbe de l’arc que vous avez dessiné en cliquant sur votre deuxième figure et en sélectionnant “Symmetric”.

Webp.net-resizeimage (4)_B1Sd4ax.png

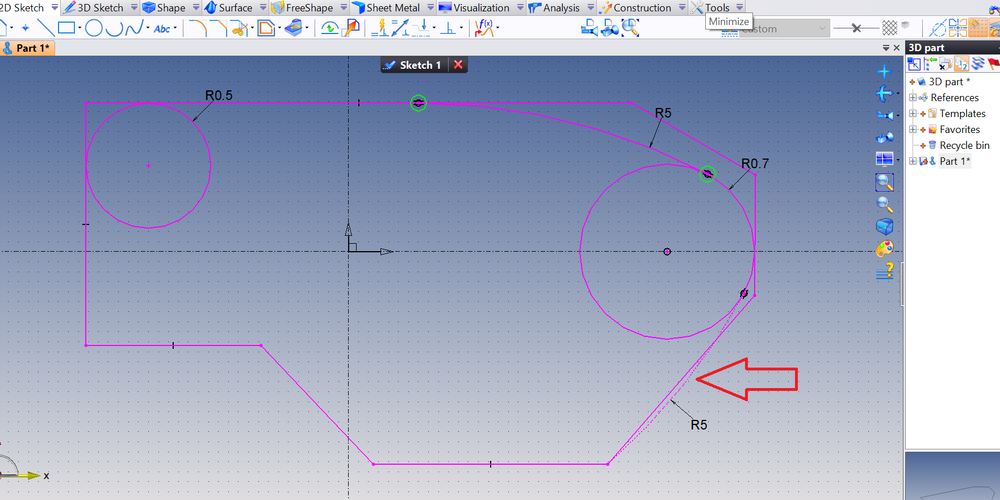

Comme vous pouvez le voir sur l’image suivante, la direction de l’arc est automatiquement modifiée.

Webp.net-resizeimage (6)_j3JfmnZ.png

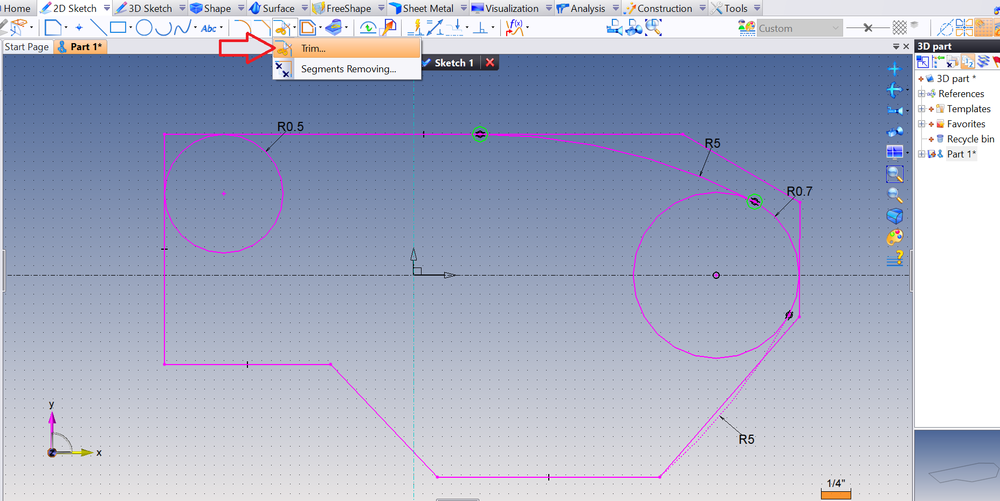

Maintenant que votre projet est prêt, vous pouvez le tailler afin de lui donner sa forme finale.

Webp.net-resizeimage (10).png

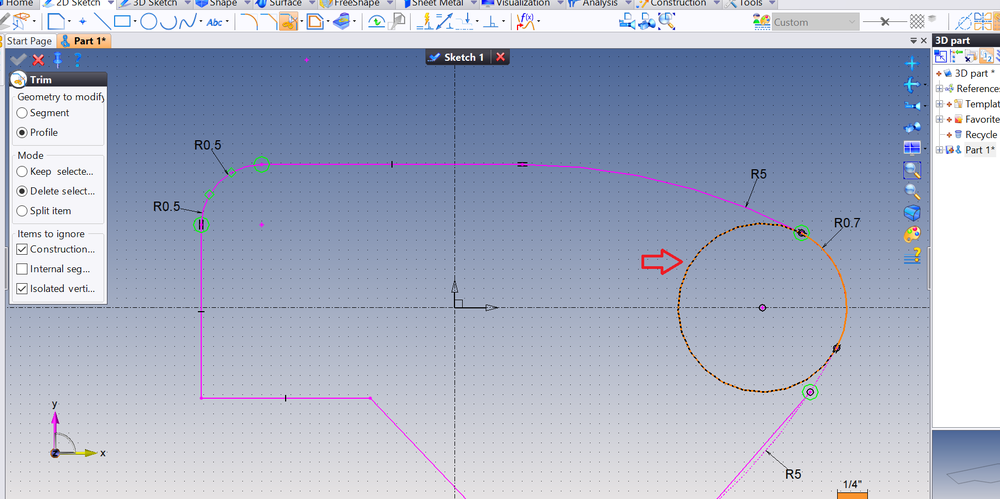

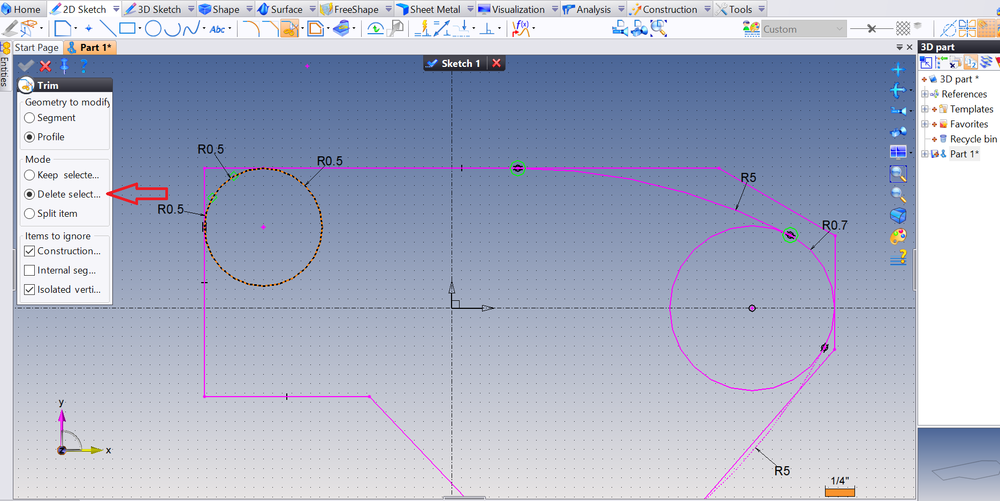

Cliquez sur le bouton “Trim”, sur la partie haute du menu. Cochez l’option “Delete Selected parts” dans la boîte de dialogue et commencez à supprimer les lignes de l’esquisse dont vous ne voulez plus.

Webp.net-resizeimage (11).png

Webp.net-resizeimage (12).png

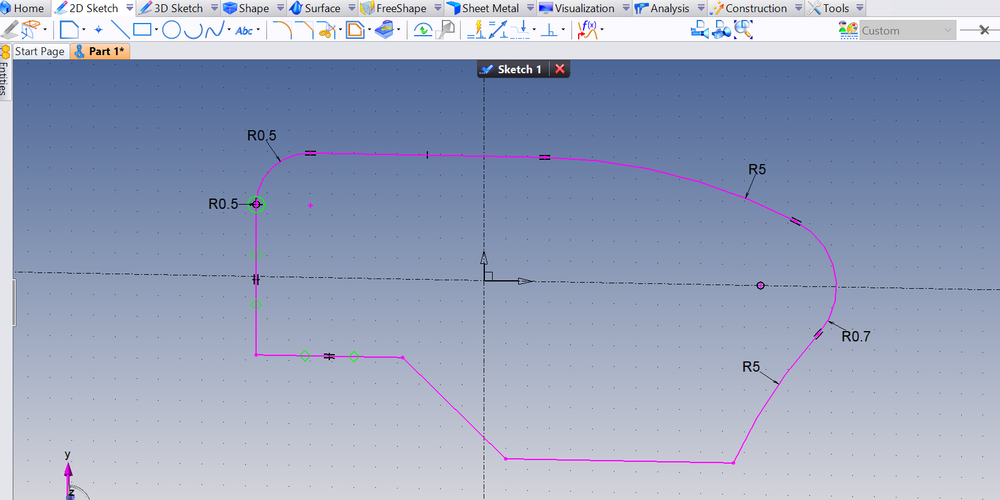

Après cette étape, votre projet devrait ressembler à ceci:

Webp.net-resizeimage (13).png
