Créer un modèle pour l’impression 3D avec Wings 3D

En résumé

  • 1.1. Commencer à prendre en main le logiciel
  • 1.2. Mode Vertex
  • 1.3. Mode Edge
  • 1.4. Mode Face
  • 2.1. Importer des fichiers sur Wings 3D
  • 2.2. Exporter des fichiers avec Wings 3D
  • 3.1. Retirer les intersections
  • 3.2. Faces inversées
  • 3.3. Arêtes non-manifold
  • 3.4. Fichier multi-corps
  • 3.5. Appliquer des couleurs et des textures sur vos faces

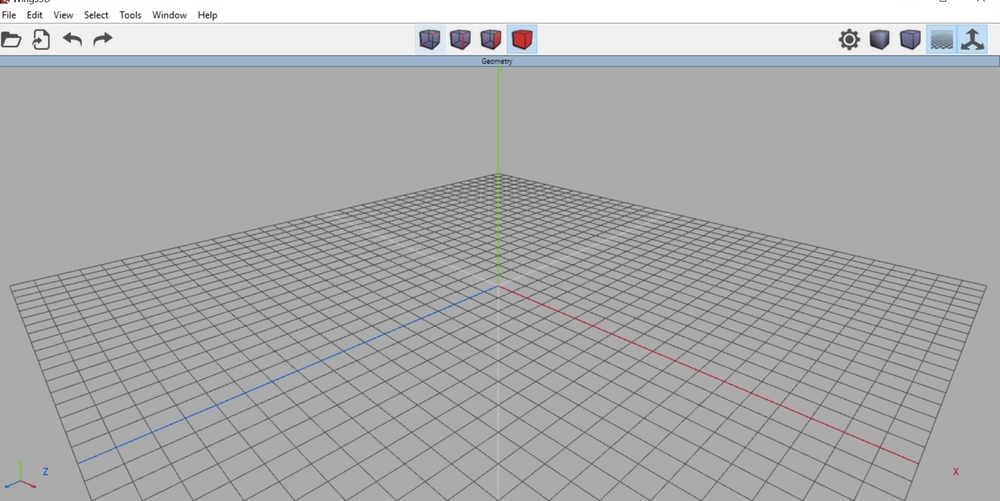

En ouvrant le logiciel, vous arrivez sur l’espace de travail de Wings 3D. Les axes X, Y, Z sont alignés de la même façon que sur n’importe quel logiciel de design 3D. Chaque carré équivaut à une unité sur une unité. Ces unités peuvent être des mètres, des centimètres, ou des millimètres, cela n’a pas d’importance pour l’échelle du modèle lorsque vous créez votre design. L’échelle n’a d’importance que lorsque vous exportez votre modèle 3D vers un autre logiciel de design 3D utilisant un système d’échelle différent.

Webp.net-resizeimage (2).jpg

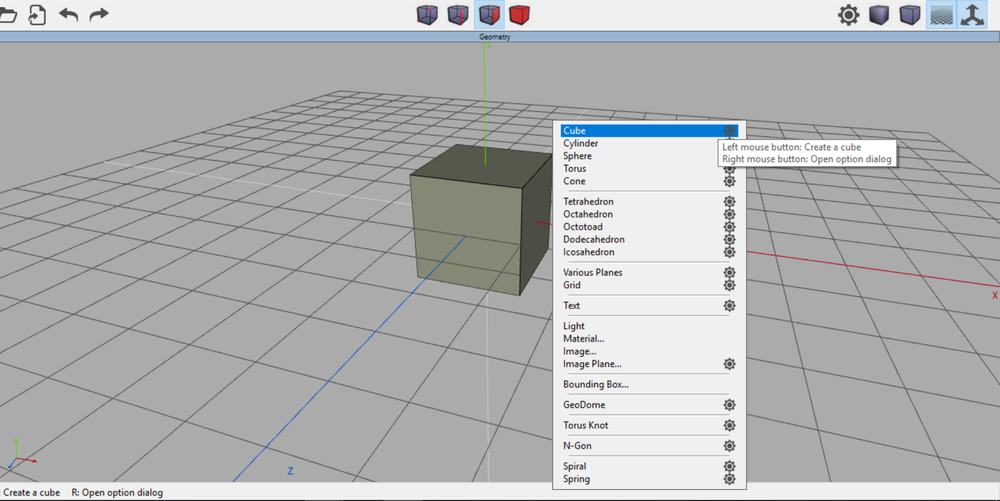

Pour commencer vous pouvez insérer des formes basiques et tester les différents outils de design. Faites un clic droit avec votre souris sur un espace vide pour avoir accès au menu avec toutes les options disponibles. Il y a beaucoup de modèles basiques, dits primitifs, que vous pouvez utiliser comme base afin de créer des modèles plus complexes. Vous pouvez alors insérer une forme ou plusieurs, pour les travailler.

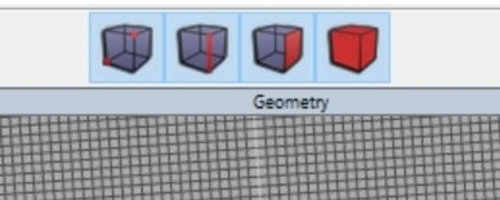

Avec les icônes en haut de l’écran, vous pouvez passer d’un mode de sélection à l’autre: vertex mode, edge mode, face mode et object mode. Vous pouvez également utiliser des raccourcis clavier (V=vertex, E=edge, F=face or B=body).

Webp.net-resizeimage (11)_HFSpWBA.jpg

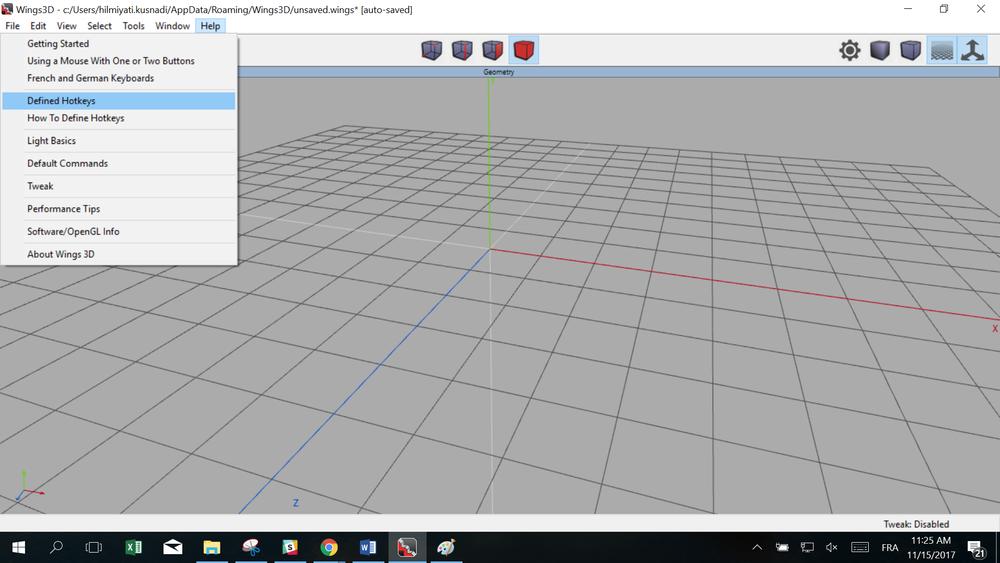

Vous trouverez plus d’informations à propos des raccourcis clavier dans “Help Tab”.

Webp.net-resizeimage (1).png

Un des avantages de Wings 3D, c’est la simplicité avec laquelle il est possible de passer d’un mode à l’autre : Vertex mode, Edge mode et Face mode. Par exemple, vous pouvez commencer avec avec l’edge mode, changer et passer au vertex mode, puis revenir sur le précédent. A chaque fois que vous souhaitez modifier, extruder ou vider votre forme 3D, vous devez choisir un de ces modes. Pour créer un design complexe, vous devez savoir quel mode utiliser, et quelles sont les possibilités offertes par chaque mode.

Examinons un par un les modes basiques disponibles sur Wings 3D.

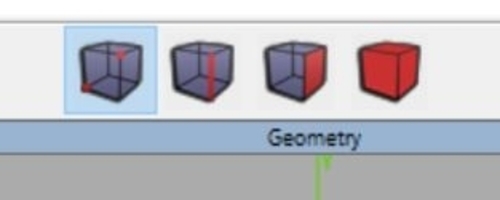

Faites un clic droit sur l’icône vertex pour choisir ce mode.

Webp.net-resizeimage (14)_TCF9jwt.jpg

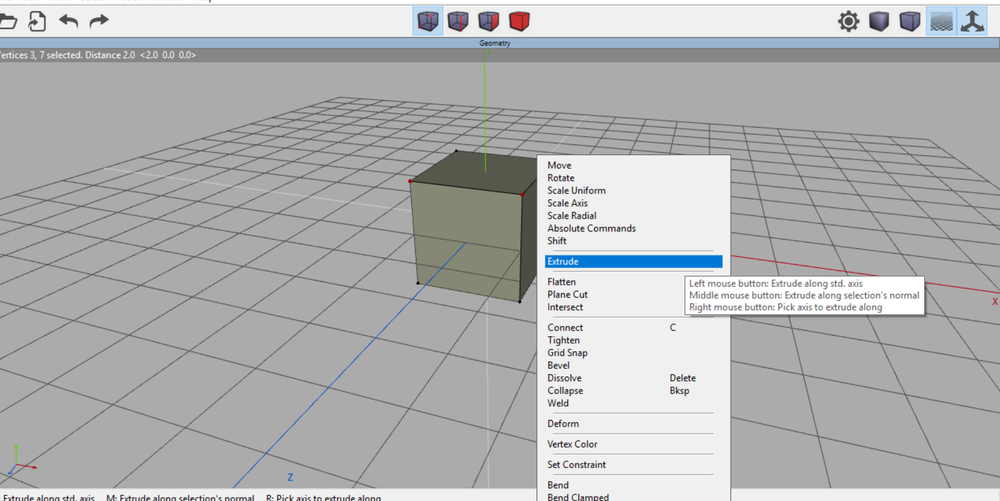

Sélectionnez les sommets sur le haut du cube et faites un clic droit pour accéder aux options disponibles pour les sommet sélectionnés.

Webp.net-resizeimage (2).png

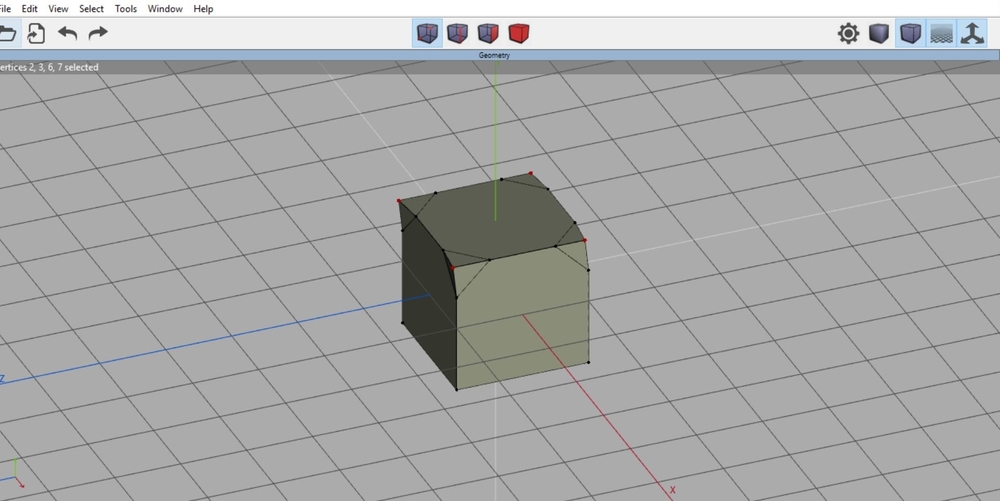

Choisissez le mode extrusion autour de l’axe Z pour obtenir ce résultat. :

Webp.net-resizeimage (10).jpg

Pour désélectionner les sommets, appuyez sur la barre d’espace.

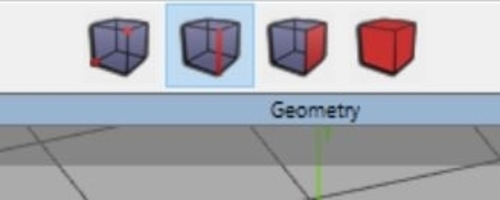

Maintenant, regardons le mode edge. Faites un clic droit pour le sélectionner.

Webp.net-resizeimage (13)_LBEBkEp.jpg

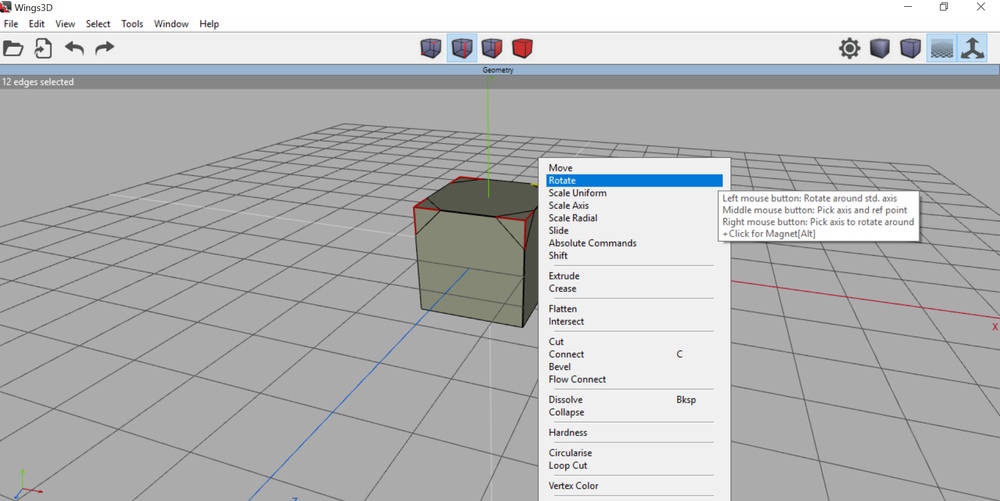

Choisissez les arêtes des sommets extrudés que nous avons créé juste avant. Faites un clic droit et sélectionnez le mode de rotation autour de l’axe pour transformer les arêtes sélectionnées.

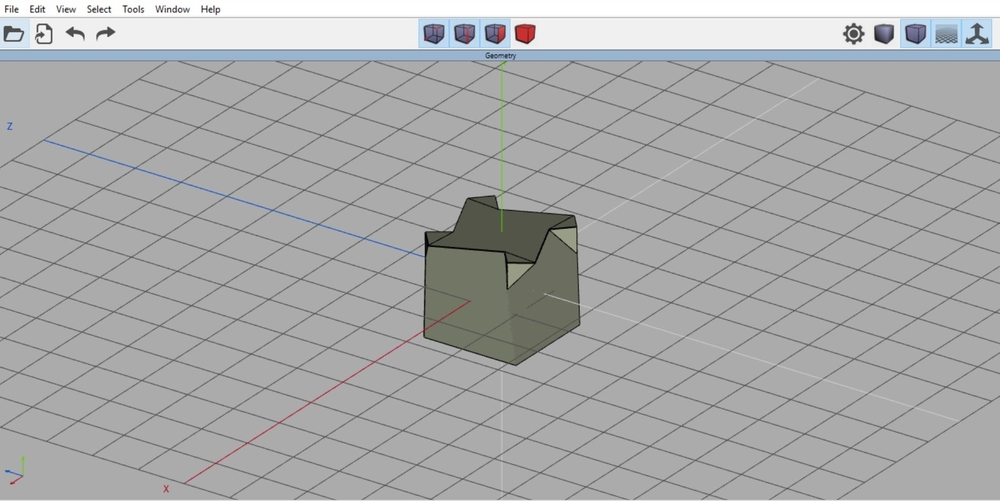

Webp.net-resizeimage (4).pngVoici le résultat sur votre modèle 3D:

Webp.net-resizeimage (8).jpg

Vous pouvez désélectionner les arêtes en appuyant sur la barre d’espace.

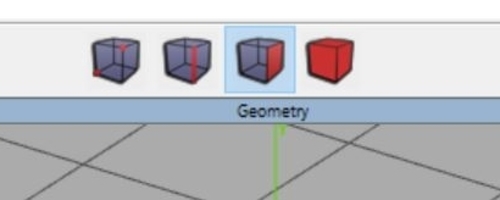

Désormais, testons le mode face. Faites un clic droit pour le sélectionner.

Webp.net-resizeimage (12)_qnNpNZh.jpg

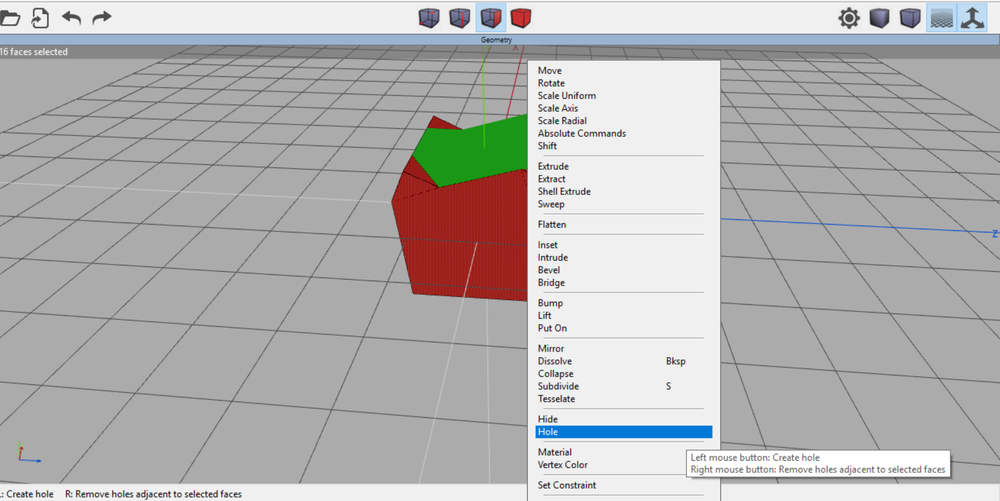

Une des possibilités s’offrant à vous avec ce mode, c’est de créer un trou. Vous pouvez voir toutes les options offertes par cette sélection en faisant un clic droit sur la face sélectionnée.

Webp.net-resizeimage (5).png

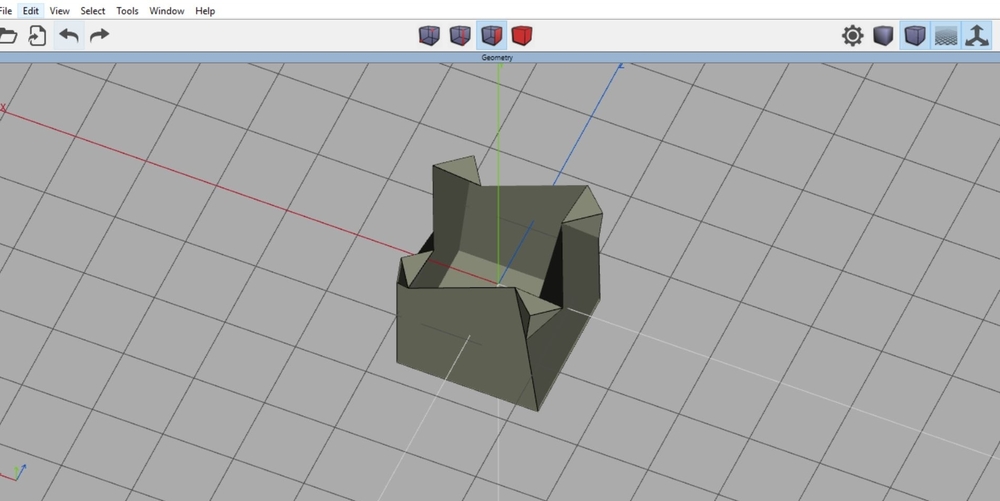

En choisissant le bouton “Hole”, le modèle ressemblera à ceci:

Webp.net-resizeimage (6).jpg
