Analyser et Exporter votre fichier 3D avec Fusion 360

En résumé

Il est possible avec Fusion 360 de gérer l’importation de différents formats. Les plus classiques étant .IGES et .STEP.

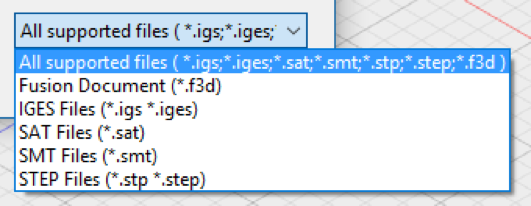

F360 import.png

Mais il est aussi possible d’importer des fichiers vectoriels comme le .dxf ou .svg.

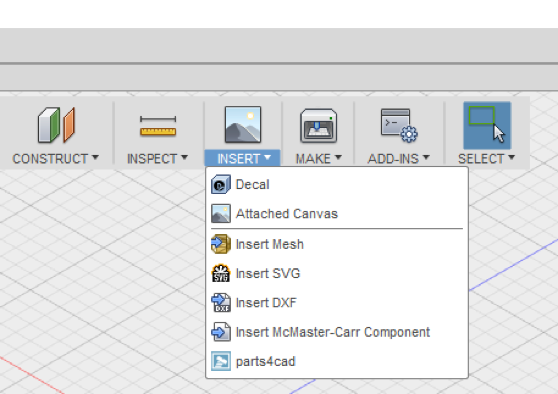

F360 import vector.png

Il est parfois utile d’importer un fichier vectoriel sans avoir à le redessiner. C’est le cas lorsqu’on insère un logo par exemple. Vous pouvez transformer un .png en .svg à l’aide de logiciel de dessin comme illustrator ou passer par un service en ligne.

Comme évoqué précédemment, Fusion 360 fonctionne sur un système de T-Splines, qui permet par conséquent d’enregistrer très facilement votre modélisation sous différents formats au choix (les plus utilisés étant .STEP ou .IGES). Pour cela, il vous suffit de sélectionner l’un de ces formats dans le menu déroulant au moment de l’enregistrement.

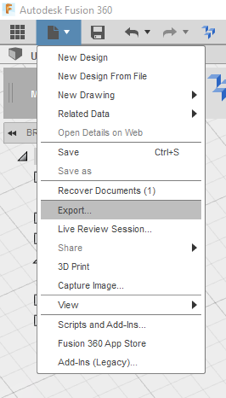

F360 export menu.png

Cliquez sur exporter puis enregistrez au format souhaité :

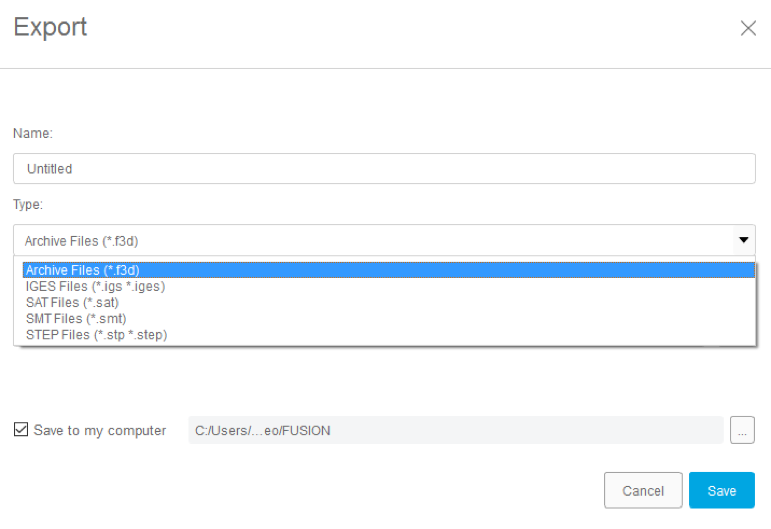

F360 export menu 3.png

Pour un export pour imprimer en 3D votre pièce, il y a un menu dédié « 3D Print ». Cela vous permet de convertir votre modélisation en un fichier au format .STL, défini par un maillage (mesh) de petits triangles.

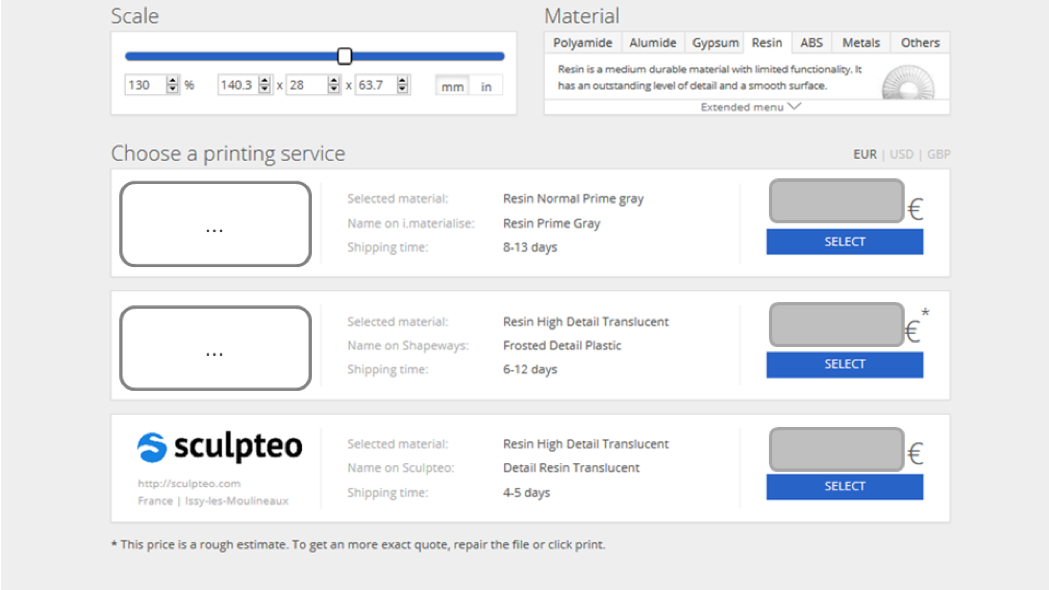

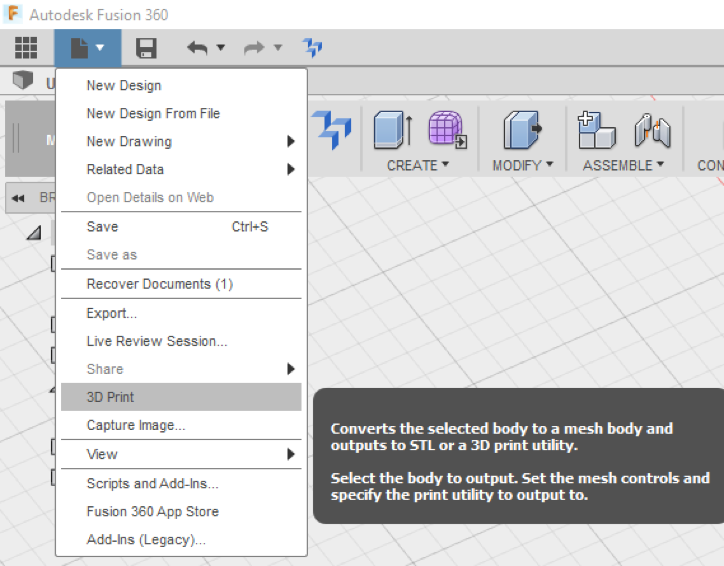

F360 3D print menu.png

C’est en effet le format le plus largement répandu, commun et utilisé pour l’impression 3D.

Notez bien qu’il vous faut sélectionner les objets que vous souhaitez exporter.
Certains fichiers, de par leur complexité ou leur nature, ne seront pas des candidats optimaux pour un export précis en .STL. Ils vont générer par exemple des fichiers très lourds (plus de 500Mo)
Les fichiers comportant de nombreuses parties courbes/arrondis, ou de larges zones basées sur des esquisses vectorisées comportant un grand nombre de points (texte, graphisme, etc.), vont généralement générer des fichiers très lourds en STL : d’où l’importance d’utiliser des star points si vous passez par l’atelier SCULPT
Il sera alors préférable de les exporter dans un format ” vectoriel ” type IGES ou STEPcomme mentionné précédemment. Ces formats de fichier sont bien entendu supportés sur le site de Sculpteo.
