Corriger les éventuelles erreurs de modélisation avec Fusion 360

Chez Sculpteo, nous avons développé des outils automatiques très pratiques pour réparer votre mesh directement sur notre plateforme en ligne. Nous sommes fiers de pouvoir dire que ces outils sont efficaces dans la plupart des cas d’ erreurs de mesh. Seulement, ce ne sont que des outils automatiques et vous pouvez avoir envie d’avoir un meilleur contrôle sur la topologie de votre mesh et sur la façon dont il va être modifié. De plus, lorsqu’on parle d’erreurs isolées et facilement localisables, il est préférable de les réparer manuellement soi-même sur un logiciel CAO 3D comme  Fusion 360 où les outils nécessaires existent

L’une des raisons principales de réparer son mesh par soi-même est aussi qu’aucun algorithme automatique ne connaît mieux votre mesh que vous.

Nous allons maintenant voir les outils de Fusion 360 pour régler les problèmes les plus communs lors de la modélisation 3D de mesh.

Fusion 360 étant spécialisé dans la modélisation pour l’impression 3D, la gestion de fichierSTL y est très bien gérée.

L’importation et la modification de fichier STL est possible et simplifiée car le logiciel offre de nombreux outils pour réparer facilement les erreurs les plus courantes que peuvent présenter vos fichiers 3D.

En résumé

1. Modéliser en 3D pour l’impression 3D avec Fusion 360

  • 1.1. Avant-propos
  • 1.2. Cas pratique : création d’une porte bougie

2. Analyser et Exporter votre fichier 3D avec Fusion 360

  • 2.1. Importation dans Fusion 360
  • 2.2. Simplifier Ses Commandes Sur Sculpteo ?

3. Corriger les éventuelles erreurs de modélisation avec Fusion 360

  • 3.1. Modification de la taille du maillage (mesh)
  • 3.2. Réorienter les normales
  • 3.3. Eliminer un élément du maillage

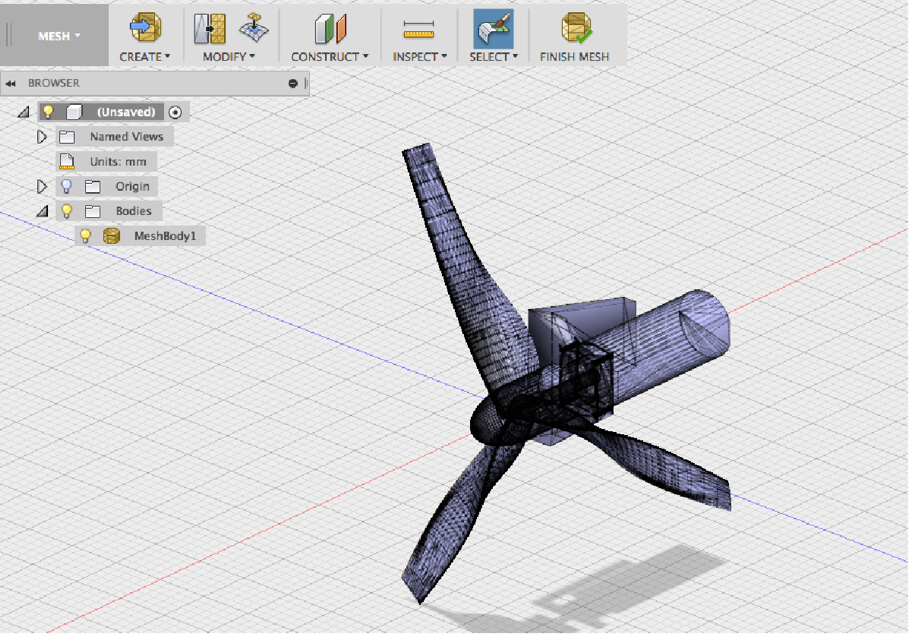

Certains fichiers sont trop lourds car ils présentent un maillage inutilement fin et détaillé.

F360 fix mesh size.png

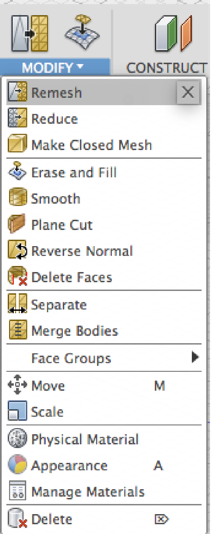

Grâce à l’ outil Remesh, il est possible de modifier un maillage préexistant

F360 remesh tool.png

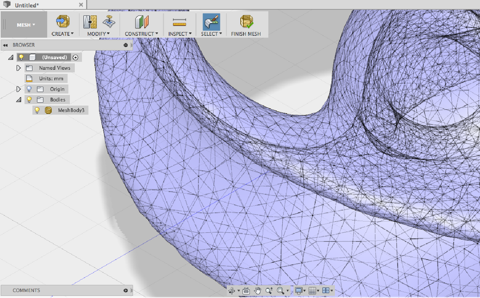

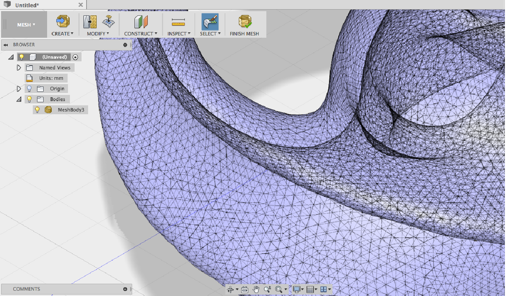

Afin d’en modifier la précision et donc le poids du fichier comme sur l’image ci-dessous.

F360 remesh 1.pngF360 remesh 2.png

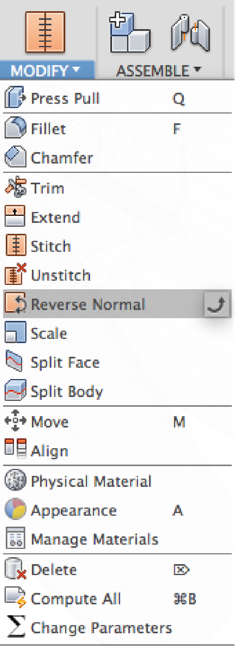

Lorsque une normale est mal orientée, sélectionnez la face dont vous voulez orienter la normale et utilisez l’ outil « reverse normal »

F360 normal menu.png

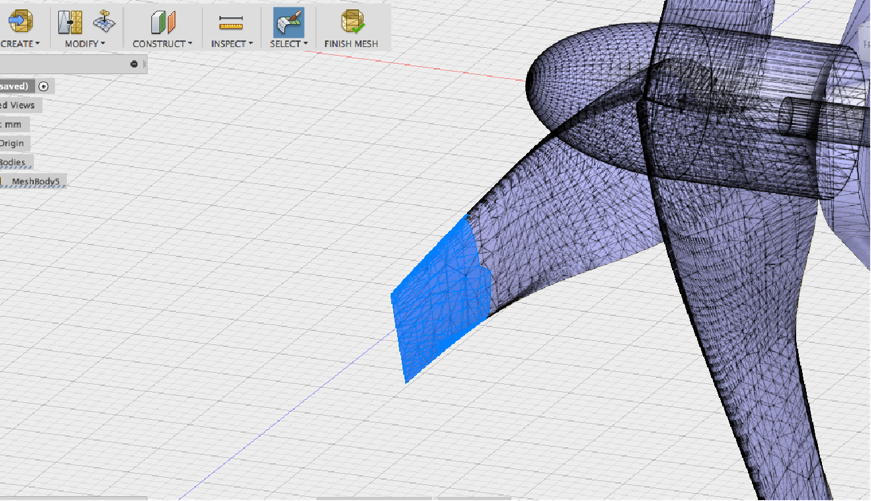

Si vous voulez éliminer un élément dérangeant de votre maillage, sélectionnez la partie à retirer

F360 fix suppress.png

Et utilisez l’ outil Erase and Fill

F360 erase and fill menu.png

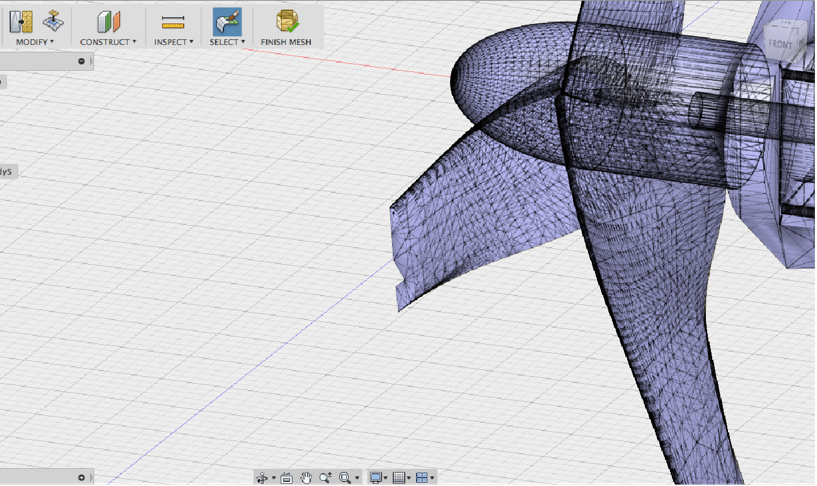

Votre maillage à bien été découpé et réduit.

F360 erase and fill result.png



Vous pouvez maintenant télécharger votre fichier sur Sculpteo.
