Überblick

Hier finden Sie alle Informationen, Tricks, Know-how und Ratschläge, die Ihnen beim Laserschneiden und Lasergravieren Ihres Modells mit unserem Sperrholz helfen. Sie werden es lernen:

Allgemeine Informationen zu unserem Material

Sperrholz

Sperrholz besteht aus dünnen Schichten eines Holzfurniers, welche im rechten Winkeln verleimt und gepresst werden. Um eine zentrale Platte montiert, hat es immer eine ungerade Anzahl von Lagen.

Diese beiden Merkmale verleihen Sperrholz folgende Eigenschaften, die von Schreinermeistern, Handwerkern, Designern und Künstlern geschätzt werden: mechanischer Widerstand (Strukturen, Gebäude), Flexibilität (Möbel), ästhetische Schönheit, Wasserbeständigkeit und Leichtigkeit.

Sperrholz und Laserschneiden passen exzellent zusammen. Das Laserschneiden ist präzise und erlaubt Ihnen, extrem feine Kurven zu zeichnen. Die Gravur auf Sperrholz, mit einer Laser-Schneidemaschine, ermöglicht für Foto-Rendering oder High-Definition-Druck. Der Laser macht scharfe, klare Schnitte, so dass keine Nacharbeit erforderlich ist.

Sperrholz kann aus einer oder mehreren verschiedenen Holzarten hergestellt werden. Wir bieten Ihnen drei  Arten von Single- Sperrholz online an:

  • Pappel  (Hergestellt in unserer französischen Fabrik)
  • Okoumé  (Hergestellt in unserer französischen Fabrik)
  • Ceiba  (Hergestellt in unserer französischen Fabrik)
  • Ahorn (Hergestellt in unserer amerikanischen Fabrik)

Holz ist ein natürliches Material. Die Holzmaserung variiert von einem Brett zum nächsten, die Ihren Objekten mit Sperrholz einen einzigartigen Charakter verleihen.

Bearbeitungszeiten und Preise für Laserschneiden und Lasergravieren

Der Preis für das Laserschneiden und -gravieren wird automatisch berechnet, sobald Sie die Datei hochladen. Sollten Sie Ihr Modell bearbeiten und unsere Optimierungstools nutzen, werden Sie feststellen, dass sich der Preis automatisch ändert. Die Preisgestaltung basiert auf einer Reihe von Faktoren, darunter: Menge des verwendeten Materials, Arbeits- und Maschinenherstellungszeit, sowie mehrere andere Faktoren.

Für das Laserschneiden haben wir zwei verschiedene Kataloge: einen für die Materialien, die wir in Frankreich produzieren und einen für die, die wir in unserer Fabrik in den Vereinigten Staaten produzieren. Je nachdem, ob Sie Materialien aus einem oder beiden unserer Kataloge wählen, ändern sich Versandzeiten und Versandkosten.

Die Zeit zum Schneiden und Gravieren von Sperrholz beträgt für Frankreich ca. 2 Werktage und 4 Werktage bei der Herstellung in den USA. Je nach Größe der Vektordatei kann ein zusätzlicher Zeitraum von 24 bis 48 Stunden erforderlich sein. Basierend auf den Details Ihrer Gravur kann der Vorgang einige Zeit in Anspruch nehmen. Die finale Bearbeitungszeit finden Sie auf unserer Webseite, bei der Bestellung.

Die Versandzeit muss der Laserschneid- und Gravierzeit hinzugefügt werden und hängt von der gewählten Lieferart ab, ob Sie aus dem französischen oder amerikanischen Katalog bestellen und Ihrem Standort.

Laserschneidtechnik


process

Beim Laserschneiden wird Material mit einem leistungsstarken und präzisen Laser geschnitten. Der Laser ist auf einen kleinen Bereich des Materials fokussiert und kann eine Dicke von bis zu 15 mm schneiden. Es gibt verschiedene Laserquellen, die gepulst oder kontinuierlich sein können. Schnittstücke werden nicht deformiert, da die WEZ (oder Wärmeeinflusszone) des Lasers auf dem Sperrholz gering ist (ca. 0,5 mm).

Bei Sculpteo setzen wir den 100 Watt CO2-Laserschneider ein. Dieser ermöglicht es uns, alle Werkstoffe schneller zu schneiden, als mit gepulsten Laserschneidern.

Lasergravurtechnik


process

Lasergravieren ist ein subtraktives Herstellungsverfahren, das einen Laserstrahl verwendet, um die Oberfläche eines Objekts zu verändern. Es wird in der Regel verwendet, um Bilder auf einem Material zu erzeugen, die für das Auge sichtbar sind. Der Laser erzeugt eine hohe Hitze, wodurch das Material verdampft und Hohlräume freigelegt werden, die das endgültige Bild bilden. Dieses Verfahren ist schnell, da das Material mit jedem Puls des Lasers entfernt wird.

Wenn Sie Ihre Vektordatei importieren, bestimmen wir die zu gravierenden und zu schneidenden Bereiche unter Ihrer Kontrolle. Um mehr darüber zu erfahren, laden wir Sie ein, unsere Informationen über den Transfer von Vektordateien zu lesen.

Anwendung und Pflege




Sperrholz zeichnet sich durch seine Widerstandsfähigkeit aus. Es ist zudem flexibel, da es aus separaten Lagen hergestellt wird. Sie können es für Konstruktionen, Möbel, etc. verwenden. Jedoch kann die Dicke des Sperrholzes das Laserschneiden erschweren.

Sperrholz ist beim Laserschneiden besonders beliebt bei Künstlern und Handwerkern. Es wird ohne Verschleiß geschnitten und er Schnitt ist staubfrei. Perfekte Oberflächen, ohne Nachbereitung, ist ein weiterer Vorteil von Sperrholz. Die leichte Oxidation (Bräunung) der Schneidkanten gibt dem Objekt sogar eine gewisse Ästhetik.

Sperrholz kann wie Massivholz verarbeitet werden: es kann gesägt, genagelt, verschraubt, geklebt, etc. werden.

Da Holz immer unter Einwirkung von Temperatur und Feuchtigkeit „arbeitet“, vermeiden Sie starke Temperatur- und Feuchtigkeitsschwankungen. Wie Rohholz erfordert Sperrholz einen Oberflächenschutz. Imprägnierende oder wasserabweisende Schutzprodukte helfen Ihr Objekt zu schützen. Alternativ können Sie es auch lackieren. Zur Reinigung von Sperrholz, verwenden Sie ein sauberes, weiches, fusselfreies Tuch. Bei hartnäckigen Flecken, können Sie ein Schleifpapier nehmen, indem Sie vorsichtig in Richtung der Holzmaserung schleifen.

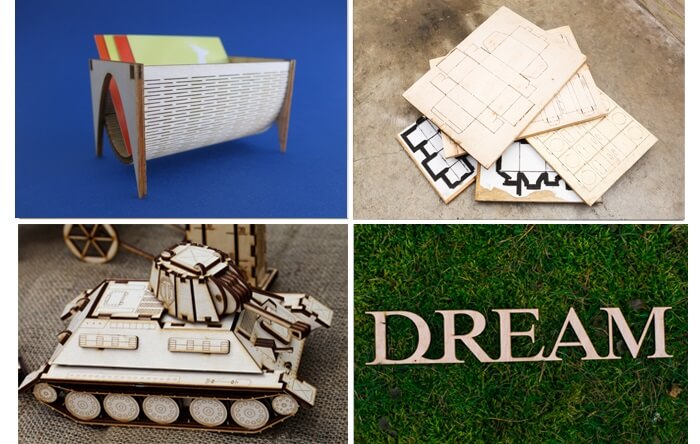

Dies sind Beispiele, wie unsere Kunden geschnittenes oder graviertes Sperrholz verwenden:


Stärken und Holzarten

Stärken und Holzarten bei Sculpteo


Thickness - type of woods.jpg

Es gibt mehrere Arten von Sperrholz; eine oder mehrere Holzarten können verwendet werden, um Platten zu bilden. Bei Sculpteo bieten wir 4 Arten von Sperrholz: Pappel, Okoumé und Ceiba (dies sind alle Weichhölzer) in unserem französischen Produktionszentrum produziert und Ahorn produziert in unserer Fabrik in den USA.

  • Pappelsperrholz: Leicht hellgrün, kann für Modelle, kleine Möbel, Dekoration und Verpackung verwendet werden. Pappel ist ein sehr weiches Holz und dadurch anfällig für Schlagstellen. Es ist empfindlicher gegenüber Feuchtigkeit als Okoumé.

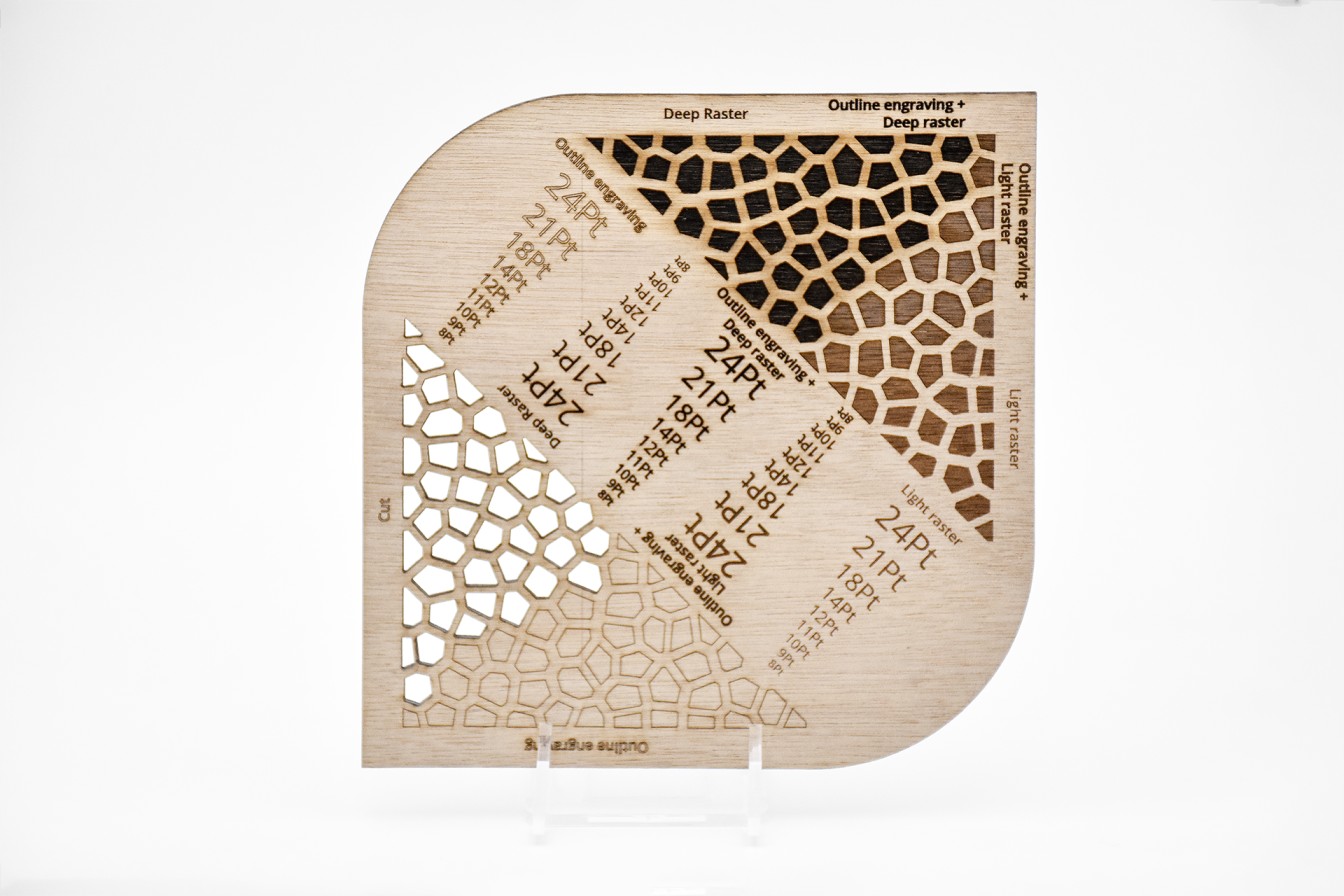

  • Okoumésperrholz: Leicht rosafarben, Okoumé ist ein exotisches Holz und teurer als Pappel. Es ist für anspruchsvolle Arbeiten geeignet und kann wie Pappel für Modelle, kleine Möbel, Dekoration und Verpackung verwendet werden.
  • Ahorn Sperrholz: Hellbraune Farbe, Ahorn ist ein Edelholz. Wie die anderen Hölzer kann es für Modelle, kleine Möbel, Dekoration und Verpackung verwendet werden.

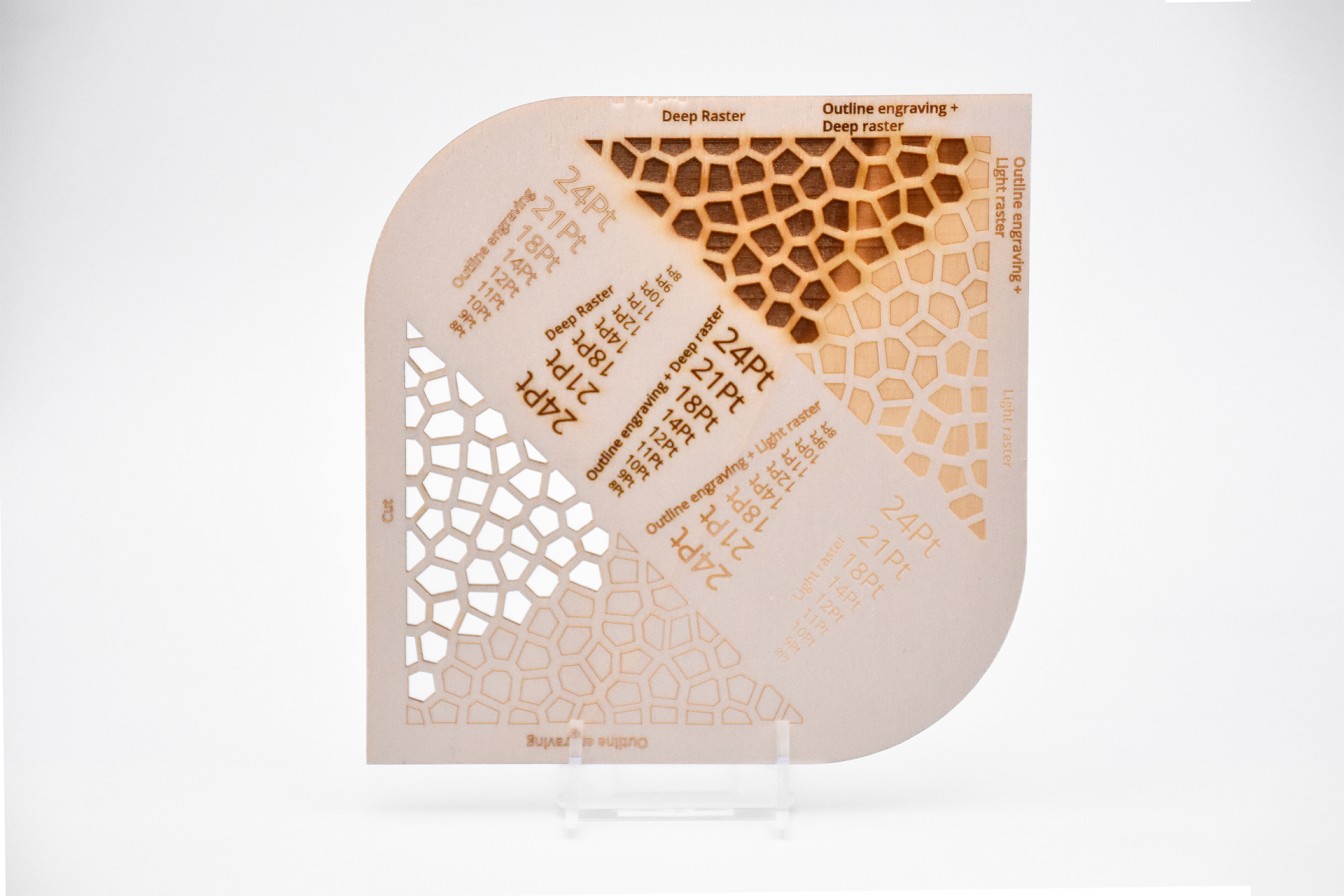

  • Ceiba Sperrholz: Hellbeige Farbe und hell, ist Ceiba ein exotisches, schnell wachsendes Holz. In unserem Online-Laserschneidservice ist es in 2 mm Stärke erhältlich, sie ist zerbrechlich und hat eine relativ geringe Dichte, wodurch es für viele Anwendungen geeignet ist. Auf den folgenden Bildern sehen Sie, wie Ceiba Wood aussieht:

    Untitled-2 copy.jpg


Wir bieten 4 Stärken von Sperrholz.

Im französischen Katalog:


 Stärke (mm)
2    3   5
Holzarten     Pappel   Nicht Verfügbar
Kurze Lieferzeit Kurze Lieferzeit
Okoumé
Nicht Verfügbar
Kurze Lieferzeit Kurze Lieferzeit
  Ceiba Kurze Lieferzeit Nicht Verfügbar
Nicht Verfügbar

Im amerikanischen katalog:

  Stärke (mm)
  1/8
Holzarten
 Ahorn Kurze Lieferzeit




Achtung

Die Stärke bei Sperrholz sind Richtwerte. Das Verfahren zur Herstellung des Sperrholzes garantiert keine guten Toleranzen der Schichtdicken (ca. 1 mm bis 3 mm Nennwerte).


Färben und Kleben Ihrer Sperrholzstücke

Möchten Sie zwei Sperrholzbretter miteinander verkleben, können Sie Holzleim oder einen anderen Kleber (PPU, Epoxy) verwenden. Unabhängig von der Art des Klebers, sollten Sie nach dem Kleben Druck auf die Klebestelle ausüben (z.B. mit einer Klemme).

Es ist einfach, Sperrholz zu bemalen. Nach der Vorbereitung mit Grundierung, können Sie Acrylfarbe, die schnell trocknet, verwenden. Die Acrylfarbe sollte gründlich genug sein, um die Poren des Holzes zu füllen. Möchten Sie Details malen, könnten die Jahresringe des Holz ein Nachteil sein.

Designhandbuch

Laserpräzision für Laserschneiden und Lasergravieren

Der Laser schneidet und graviert Material, indem er die Oberfläche verbrennt. Daher neigen die Seiten des Objektes dazu, dunkel zu werden und sind an den Kanten leicht markiert. Beim Brennen der Oberfläche hinterlässt der Laser eine Kerbe, die in der Breite, je nach Material variieren kann, in Abhängigkeit von der Art des Materials und der Dicke, die gewählt wird.

Bei der Konzeption Ihres Projektes müssen Sie diese Kerbe berücksichtigen und einen Materialüberschuss entsprechend einplanen.

In der folgenden Tabelle sind die Kerbgrößen für Sperrholz in Abhängigkeit zu der Stärke aufgelistet.

In unserem französischen Katalog:

Stärke des Sperrholz (mm) 2  3 5
Breite der Kerbe (mm): Pappel - 0,125 0,135
Breite der Kerbe (mm): Okoumé -  0,115 0,125
Breite der Kerbe (mm): Okoumé 0,2  ---- -

Im amerikanischen Katalog:
Stärke des Sperrholz (in) 1/8
Breite der Kerbe (in): Ahorn 0.0015

Maximale und minimale Abmessungen für Schnitte und Gravuren

In unserem europäischen Katalog (Okoumé, Pappel und Ceiba):

Minimale Abmessung 15 x 15 mm
Maximale Abmessung 940 x 590 mm

In unserem amerikanischen Katalog:

Minimale Abmessung 0.59 x 0.59 in
Maximale Abmessung 32 x 18 in


Die maximale Größe Ihrer Entwürfe ist durch die Abmessung des Schneidetisches der Maschine begrenzt. Ihre Konstruktionen müssen die Maße einhalten, um mit unseren Maschinen geschnitten/ graviert zu werden.

Minimale Abmessungen können für das Laserschneiden, aber nicht für das Gravieren erforderlich sein. Beim Hochladen Ihres Designs auf unsere Webseite, können wir basierend auf den Informationen in der Datei nicht erkennen, ob Sie die äußere oder innere Oberfläche behalten wollen. Daher müssen Sie die minimalen Dimensionen beachten, wenn Sie die innere Oberfläche halten möchten. Falls die Oberfläche zu klein ist, könnte das Objekt unter dem Schneidtisch-Gitter verloren gehen. Bei der äußeren Oberfläche, gilt diese Einschränkung nicht.


Achtung

Achten Sie auf die Mindestgröße von 15x15 mm: kleinere Objekte können nicht geliefert werden.

Mindestabstand zwischen zwei Vektorbahnen für Laserschneiden und Lasergravieren



Aufgrund der bereits angesprochenen Kerben, ist ein Mindestabstand zwischen zwei Linien, sowohl zum Schneiden als auch Gravieren, erforderlich, um Überschneidungen der Linien zu verhindern.


Diese Tabelle gibt Ihnen den Mindestabstand, den Sie in Ihrem Entwurf nicht vergessen sollten, abhängig von der Dicke des Materials:

Stärke des Sperrholz (mm)   2        3        5
Mindestabstand zwischen zwei Linien (mm): Pappel -   1   1
Mindestabstand zwischen zwei Linien (mm): Okoumé
-   1   1
Mindestabstand zwischen zwei Linien (mm): Ceiba
1  -  -

Sie finden weitere Informationen für mehr Präzision und Anleitung für Ihre Vektor-Konstruktion in unserem Tutorial.


Tipps

Überprüfen Sie die oben genannte Kerbeinschränkung und respektieren Sie den Mindestabstand zwischen zwei Linien.

Bereiten Sie Ihre Texte zum Laserschneiden und Lasergravieren vor

Es ist möglich, Texte zu schneiden/ zu gravieren. Dazu müssen diese, wie alle Dateien, die Sie auf unsere Webseite laden, vektorisiert werden.

Beim Lasergravieren bildet der Laser eine Kontur um den Buchstaben. Daher sollten Sie Ihre Vektordatei folgendermaßen konzipieren:

  • Nehmen Sie schmale Schriftarten

  • Lassen Sie Platz zwischen den Buchstaben

  • Schreiben Sie Ihre Texte nicht zu klein (mindestens 2 mm)

Beim Laserschneiden ist es wichtig, die Kerbe beim Entwerfen des Textes zu berücksichtigen. Die Texte müssen wie Formen behandelt werden: sie müssen vektorisiert werden und die gleichen Regeln wie bei jeder anderen Form beachten (siehe Tutorial).

Vor allem bei vollständigen Buchstaben (A, D, O, B...) ist es notwendig, Verbindungen zwischen der Innenseite und der Außenseite des Buchstabens herzustellen (siehe unten), so dass sich das Zentrum nicht vom Rest des Buchstabens löst. Diese Links sind notwendig, wenn Sie den äußeren Teil des Schnitts halten wollen (wir nennen es die Schablone). Damit Ihr Text besser und harmonisiert aussieht, können Sie ähnliche Verknüpfungen über den gesamten Text erstellen, auch bei Buchstaben, die diese Technik nicht benötigen.

Diese Verknüpfungen sind wirklich einfach, selbst zu erstellen. Alternativ können Sie auch eine Schriftart, wie STENCIL nehmen, die diese Verknüpfungen bereits hat. Sie finden solche Schriftarten mit einer einfachen Internetsuche.



Tipps

Um eine Annäherung der Kerbe zu erhalten, können Sie vorübergehend die Schriftgröße um 1,2 pt erhöhen.


Tiefe der Lasergravur



Wir bieten Ihnen zwei Laser-Gravuren:

  • Linien Gravur: Ideal für Konturen. Es ist der gleiche Arbeitsgang, wie Schneiden, mit weniger Leistung. Für diese Gravur verwenden Sie unsere Schneidtipps bei der Gestaltung Ihrer Datei. Auf unserer Website ist nur eine Vektor-Gravierstufe verfügbar.

  • Oberflächengravur: Für diese Gravur muss der Umriss Ihres Designs unbedingt geschlossen sein. Wir bieten zwei Graviertiefen: oberflächlich (light) oder tief (deep). Mit der oberflächlichen Ebene kann der Schnitt kaum durch Berührung gefühlt werden, während er mit dem tiefen Niveau spürbar ist.

Stellen Sie sicher, dass Sie verschiedene Farben in Ihrem Vektordesign integrieren, je nachdem, ob Sie einen Schnitt, eine Gravurlinie oder eine Oberflächengravur wollen.


Tipps

Die Oberflächengravur erfordert ein horizontales Kehren des Laserkopfes, was den Prozess verlangsamen kann. In Anbetracht dessen, dass die Herstellungszeit ein wichtiger Preisfaktor sein kann, empfehlen wir Ihnen, entweder eine oberflächliche Gravierstufe zu wählen oder Ihre Oberflächengravur auf wenige cm² zu beschränken.


Montage von Teilen

Ist eine Montage möglich? Ja
Mindestabstand für Montage Abhängig von der Kerbe

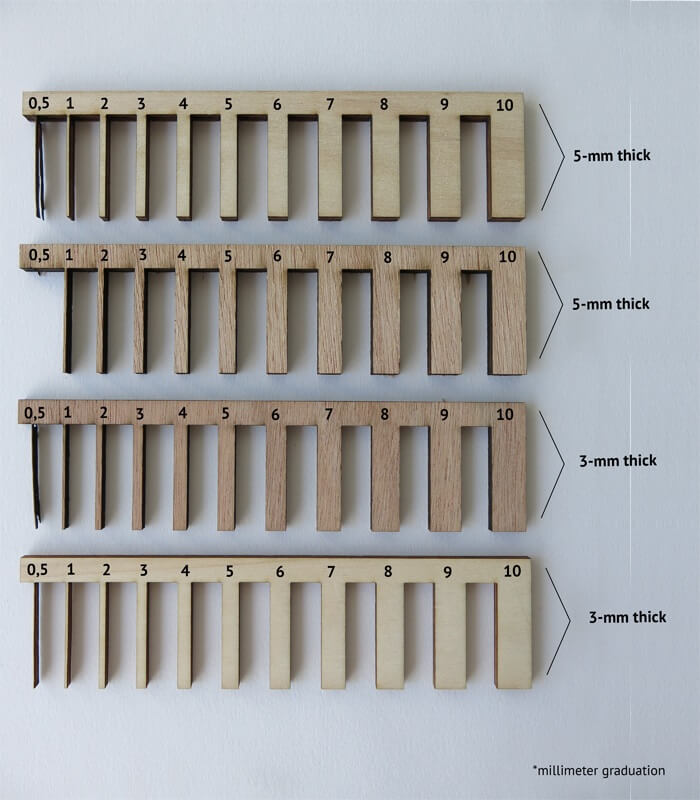

Geschnittene Teile können anschließend montiert werden. Dazu müssen Sie den Mindestabstand zwischen den Objekten einplanen. Soll Ihr Objekt mobil sein, muss dieser Raum größer sein. Achten Sie auch hierbei auf die Kerben.

PA-assembly EN.png

Möchten Sie, dass Ihre Objekte ineinanderpassen (z. B. ein gelbes Quadrat in einen blauen Rahmen), müssen Sie die Kerbe in Betracht ziehen. Das bedeutet, Sie subtrahieren die Hälfte der Kerbe vom blauen Rahmenparameter und addieren die Hälfte auf das gelbe Quadrat, wie Sie in der Skizze unten sehen können:


Weitere Informationen zur Montage finden Sie in unserem Tutorial: „Wie bereiten Sie ein Modell für das Laserschneiden auf Illustrator oder Inkscape vor“.


Achtung

Die Stärke bei Sperrholz sind Richtwerte. Das Verfahren zur Herstellung des Sperrholzes garantiert keine guten Toleranzen der Schichtdicken (ca. 1 mm bis 3 mm Nennwerte). Es wird dringend empfohlen, das MDF für Baugruppen zu verwenden.


Konzeption von Knoten, um Teile zu verbinden

Möchten Sie, dass Sperrholz-Stücke ineinanderpassen und sicherstellen, dass sie verbunden bleiben, empfehlen wir Ihnen Knoten hinzufügen. Knoten sind kleine Erhebungen, die sich in Schlitzen oder Laschen eines Stückes befinden und ermöglichen, die Unterschiede des Materials und der Kerbe zu kompensieren. Knoten werden komprimiert, wenn die Teile zusammengebaut werden, und sie konzentrieren die Reibung auf bestimmte Punkte und nicht auf die gesamte Oberfläche des Schlitzes. Auf diese Weise können die Schlitze größer werden, ohne auseinanderzubrechen.

Damit Sie sicherstellen, dass die Stücke fest bleiben, müssen Sie die Knoten auf beiden Seiten des Schlitzes gegenüberstellen. Je nach Länge des Steckplatzes können Sie mehrere Knoten platzieren. Dies minimiert die Spannung, die möglicherweise auftreten könnte, falls die Knoten nicht ausgerichtet sind oder einer fehlt. Sie müssen glatt und lang genug sein, um die Verriegelung zu erleichtern. Abhängig von der Materialdichte kann die Breite der Knoten erhöht oder verringert werden. Je höher die Materialdichte, desto kleiner sollte die Breite der Knoten sein.



Dateien mit mehreren Objekten

Dateien mit mehreren Objekten? Ja



Es ist möglich, mehrere Objekte mit derselben Vektordatei zu schneiden oder zu gravieren, indem Sie jeder Aktion eine andere Farbe zuweisen. Weitere Informationen finden Sie im Tutorial zum vorbereiten und hochladen von 2D-Dateien.


×

Datei hochladen
