3D-Druck-Material: Kunstharz Elastomeric Polyurethane (EPU)

Caps Elastomeric Polyurethane Lattice Cube Elastomeric Polyurethane Lattice Elastomeric Polyurethane Detailed Elastomeric Polyurethane
Caps Elastomeric Polyurethane Lattice Cube Elastomeric Polyurethane SampleEPU_175.jpg EPUdetail-175.jpg



Überblick

Auf dieser Seite finden Sie alle Informationen, Hinweise und Ratschläge, die Ihnen beim 3D-Druck Ihres Objektes mit dem Elastomerische Polyurethane von Sculpteo helfen. Sie werden es lernen:

Allgemeine Informationen

Elastomeric Polyurethane (EPU)

EPU ist ein Hochleistungs Elastomerische Polyurethane. Es hat ein ausgezeichnetes elastisches Verhalten unter zyklischen Zug- und Druckbelastungen. EPU ist für anspruchsvolle Anwendungen geeignet, die hohe Elastizität, Stoß- und Reißfestigkeit erfordern, wie Dämpfung, Dichtungen und Verschlüsse.

Preise und Druckzeiten

Der Druckpreis für Ihr 3D-Design wird automatisch berechnet, sobald Sie die 3D-Datei hochladen. Sollten Sie Ihr Modell bearbeiten werden Sie feststellen, dass sich der Preis automatisch ändert. Die Preisgestaltung basiert auf einer Reihe von Faktoren, darunter: Volumen des verwendeten Materials, Größe des Objekts sowie mehrere andere Faktoren. Um Ihr Online-Angebot zu erhalten, müssen Sie nur Ihre 3D-Datei hochladen .

Ihre CLIP-Kunstharz-Drucke haben eine Produktionszeit von ca. 5- 10 Werktagen. Oberflächenbehandlungen können die Herstellungszeit um durchschnittlich 1- 2 Werktage verlängern. Das voraussichtliche Lieferdatum wird Ihnen automatisch bei Eingabe der Lieferadresse angezeigt.

Die Lieferzeit können Sie bei uns auch ganz einfach beeinflussen, indem Sie die Versandart selbst auswählen.

Drucktechniken

3D-Drucke in Elastomeric Polyurethane werden mit dem CLIP-Verfahren erstellt. CLIP (DLS) steht für Continuous Liquid Interface Production. CLIP (DLS) ist ein photochemischer Prozess, der sorgfältig zwischen Licht und Sauerstoff balanciert, um schnell Objekte zu produzieren. Es funktioniert, indem Licht durch ein sauerstoffdurchlässiges Fenster in einen Behälter mit UV-härtbarem Harz projiziert wird. Durch die Folge der projizierten UV-Bilder, verfestigt sich Ihr Objekt und die Bauplattform zieht das Objekt nach oben. Ihr Design durchläuft einige Schritte, bevor Sie es erhalten:

  • Übertragen Ihrer Datei auf den 3D-Drucker
  • Bevor wir Ihr Objekt drucken können, müssen Sie ein 3D-Modell erstellen, indem Sie ein Programm für die 3D-Modellierung verwenden. Ihre 3D-Modelldetails müssen Sie je nach Form Ihrer 3D-Datei mit spezifischen Supports vorbereiten. Dann wird Ihre 3D-Datei an unsere 3D-Drucker gesendet und für die nächste verfügbare Charge eingeplant. Elastomerische Polyurethane werden mit einem unserer M1 von Carbon gedruckt.

  • Drucken des 3D-Objektes
  • Der 3D-Druck wird schichtweise innerhalb einer Charge von lichtempfindlichen Harz durchgeführt. Eine Folge von UV-Bildern wird projiziert, wodurch die Flüssigkeit mit hoher Genauigkeit gehärtet wird. Der Prozess der Feinschichtpolymerisation wird wiederholt, bis der Gegenstand fertig ist.

  • Entfernen der Supports
  • Nachdem die Photopolymerisation fertig ist, werden die Objekte von der Bauplattform gelöst und die Supports sorgfältig entfernt. Das teil wird zum Schluss noch mit Mineralöl veredelt.

  • Finish
  • Das Elastomerische Polyurethane Resin ist bereits gefärbt. Es gibt keine Möglichkeit der Nachbearbeitung mit Farbe.

Anwendung und Pflege

Mit dem CLIP-Prozess sind wir in der Lage, von sehr kleinen Teilen mit hohen Anforderungen an Toleranz bis hin zu mittleren Teilen präzise zu produzieren. CLIP (DLS) ermöglicht es Produktdesignern und Ingenieuren, polymere Teile herzustellen, deren Auflösung, Oberflächengüte und mechanische Eigenschaften sowohl für funktionale Prototypen- als auch für Fertigungsteile in Industriezweigen wie Automobil-, Medizin- und Unterhaltungselektronik erforderlich sind.

CLIP (DLS) nutzt eine Reihe von Materialien, die konstruiert wurden, um den gängigen technischen Anforderungen gerecht zu werden - von der Dehnbeanspruchung und Beanspruchung eines spritzgegossenen Elastomerische Polyurethane bis hin zur Temperaturbeständigkeit eines glasfaserverstärkten Nylons und vieles mehr. Das Elastomerische Polyurethane ist ein gummielastisches, dehnbares Material, das durch ein breites Temperaturspektrum elastisches Verhalten aufweist. Dieses Material eignet sich hervorragend für den Einsatz in Dichtungen, Ösen und flexiblen wasserdichten Verschlüssen.

Resin 3D-Drucke schaffen besonders glatte und präzise Objekte. Sie eignen sich daher hervorragend als ornamentale Objekte, können aber auch bei nicht allzu großen Belastungen in der Mechanik eingesetzt werden. Das Resin wird häufig von großen Unternehmen für Prototypen und neue Designs verwendet. Jeder kann von der großen Freiheit im Design mit Kunstharz profitieren.

Designrichtlinien

Druckauflösung

Unsere Drucker - M1 von Carbon3D - ermöglichen es uns, mit einer Schichtdicke von 100 µm oder 0,1 mm zu drucken. Daher ist es wichtig, dass Ihre Vorlagen die höchstmögliche Qualität haben. Dadurch wird jede Art von Triangulation während des Druck vermeiden – beachten Sie bitte unsere Maximalgröße für 3D-Dateien von 50 MB.

Maximale Größe

Maximale Größe 141 x 79 x 100 mm

Size fixed small.png

Durch CLIP (DLS) ist die Größe der druckbaren Teile durch die Bauplattform und die Höhe der Plattform begrenzt. Wenn Sie etwas Größeres bauen möchten, müssen Sie Ihr Design in mehreren Teilen drucken und anschließend montieren. Schauen Sie sich unsere Tipps zum Mindestabstand an. Während dies das maximal mögliche Volumen ist, haben bestimmte Materialien derzeit eingeschränkte Freiheitsgrade, insbesondere auf der Z-Achse. Bei Entwürfen grösser 100 mm auf einer Achse, kontaktieren Sie uns bitte. Wir helfen Ihnen, das am besten geeignete Material zu wählen.


Genauigkeit und Toleranz

Der CLIP-Prozess ist sehr zuverlässig, aber die Teile, die er produziert, sind schrumpfempfindlich und unterliegen Schwankungen.

Beachten Sie, dass Genauigkeit und Toleranz materialabhängig ist. Wählen Sie daher das richtige Material aus. Die Toleranz auf der XY-Position ist enger, ziehen Sie dies in Erwägung, wenn Sie Teile haben, die eine höhere Toleranz erfordern. Auf diese Weise kann die Toleranz beim Druck berücksichtigt werden.

Das CLIP-Verfahren ist in der Lage, über 95% der Merkmale innerhalb der Toleranz von +/- 0,1 mm in der XY-Ebene und +/- 0,5 mm in der Z-Richtung zu drucken.

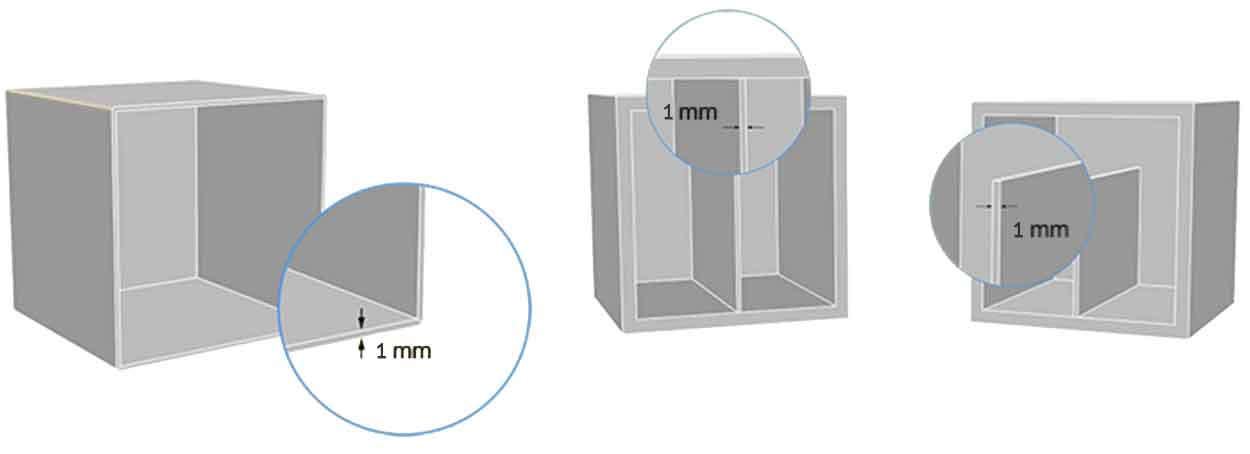

Mindestwandstärke und Geometrie

Mindestwandstärke 1,0 mm


Die empfohlene Stärke für bestimmte strukturelle Merkmale variiert je nach spezifischen Eigenschaft. Zum Beispiel wird eine vertikale Wand von 5 cm Höhe etwas flexibel sein, wenn sie in einer Stärke von 1,0 mm gedruckt wird. Bei einer Wandstärke von >1,0 mm wird sie stabil.

Die Wände Ihres Gegenstandes müssen stark genug sein, um das Gewicht des Gegenstandes zu stützen, ohne unter seinem eigenen Gewicht zu brechen. Wir empfehlen, Ihr Modell mit den minimalen Design-Standards, die Sie in "Tipps & Tricks" zu erstellen. Dies gilt für kurze Wände in der Größenordnung von ca. 2 mm, die senkrecht zur Baurichtung (XZ- und YZ-Achse) sowie in der XY-Achse stehen. Wie bei jedem dünnen oder kleinen Detail wird alles mit einem hohen Seitenverhältnis (lang und dünn) zerbrechlich sein und muss durch Supports oder entfernbare Stützstrukturen gestützt werden. Bei der Gestaltung dünner / kleiner Merkmale nehmen Sie das Seitenverhältnis von 1:5, um Verzerrungen zu minimieren. Versuchen Sie Ihre Wände nicht dicker als 1cm zu entwerfen, damit sich keine Blasen entwickeln.

Große und breite Teile haben die Tendenz sich zu verziehen und müssen daher während des Druckprozesses gestützt werden. Das Verziehen kann durch Wärme, Vakuumkräfte und dünne Wände verursacht werden. Für größere Teile, wird die Wandstärke von 1,0 mm, je nach den Querschnitten nicht ausreichen, um ein Verziehen zu vermeiden.

Tiefe Prägen/Gravieren

Minimum Prägen Detail 0,5 mm
Minimum Gravieren Detail 0,5 mm
Verhältnis 1:1


Die Mindestgrößen für Details werden hauptsächlich durch die Auflösung unserer 3D-Drucker bestimmt. Dennoch kann auch während des Reinigungsprozesses eine feine Detailschicht verloren gehen. Um ein Detail und einen Text gut sichtbar zu machen, empfehlen wir mindestens unsere Mindestgrößen.

Mindestgröße eines Textes

Der kleinste auflösbare Text ist 8 Punkte (was 11 Pixel oder 2,9 mm entspricht), sowohl in vertieften als auch in vorstehenden Elementen. In einigen Fällen, insbesondere in der XY-Ebene, können kleinere Schriftgrößen möglich sein. Sie laufen jedoch Gefahr, dass Details während des Aushärtens verloren gehen.



Sculpteo bietet ein Online-Soliditätscheck, der Teile des Designs hervorhebt, die für einen Druck zu dünn sind. Damit können Sie Ihr Design optimieren, das eine angemessene Dicke hat, um es zu erstellen. Um den Soliditätscheck zu benutzen, müssen Sie nur Ihre 3D-Datei hochladen, wählen das Material und klicken auf "Überprüfung".

Beachten Sie

Bitte beachten Sie, dass unser Soliditätscheck nicht die physikalischen Fehler erkennt, wie schwimmende Teile, instabile Positionen, usw. Ein besonderes Augenmerk muss auf der Geometrie Ihres Designs liegen und die hochbeanspruchten Teile müssen verdickt werden.



Eingeschlossene und verriegelte Teile

Eingeschlossene Teile? Nein
Verriegelte Teile? Nein

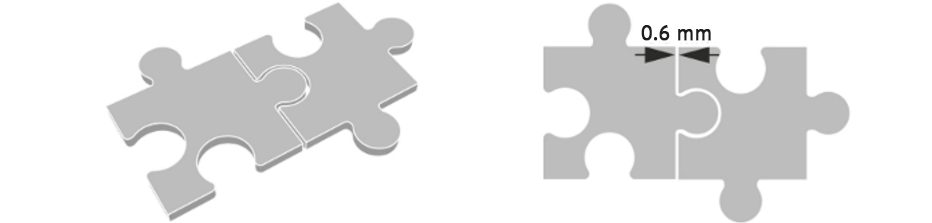

Montage von Teilen

Montage von Teilen? Ja
Mindestabstand 0,6 mm


Elastomerische Polyurethane kann für Montagezwecke gedruckt werden, so lange der Mindestabstand von 0,6 mm eingehalten wird.

Aushöhlen

Aushöhlen? No

Instructional: hollowing not possible for 3D printed resin
                objects

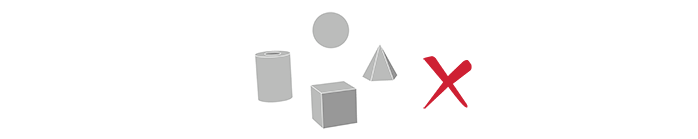

Dateien mit mehreren Objekten

Dateien mit mehreren Objekten? Nein

Instructional: multishell multi shell not allowed for 3D printed
                resin objects

Es ist leider nicht möglich, eine 3D-Datei mit mehreren Objekten in Kunstharz zu drucken.

Mehrere Objekte und Cluster

Es ist nicht möglich, eine 3D-Datei zu drucken, die mehrere Objekte enthält. Aus diesem Grund können wir keine Dateien akzeptieren, die Cluster mit mehreren Objekten enthalten. Wenn Sie jedoch mehrere identische Teile drucken möchten, können Sie die Stückzahl variieren. Je mehr Teile Sie bestellen, desto niedriger wird der Stückpreis.

Sie können auch unsere Online-Werkzeuge verwenden sowie unsere Tipps und Tricks umsetzen um den 3D-Druck-Preis zu reduzieren.


Für weitere Informationen zu unserem 3D-Druck-Service können Sie unser Vertriebsteam kontaktieren.


Grappe Material no.jpg

Technische Daten

Elastomerische Polyurethane CLIP (DLS) Resin

Materialeigenschaft Einheit Wert
Reißfestigkeit, Die C kN/m
23 ± 3 kN/m
Elastizitätsmodul MPa 8 ± 1 MPa
Zugfestigkeit MPa 6 ± 1 MPa
Bruchdehnung % 190 ± 10 %
Härte, Shore A -- 68 ± 1

Weitere Informationen über unser Elastomerische Polyurethane finden Sie im folgenden Dokument:


×
