3D-Druck-Material: Stahl/Bronze 420SS/BR

Jewelry metal binder jetting Metal binder jetting tubes Binder jetting metal brains Metal binder jetting technical part
Jewelry metal binder jetting Metal binder jetting tubes Binder jetting metal brains Metal binder jetting technical part

roh
vernickelt
vergoldet
Damascus


Überblick

Hier finden Sie viele Informationen, Tricks, Know-how und Ratschläge, die Ihnen beim 3D-Druck Ihres Projektes in Edelstahlmaterial für Binder Jetting helfen können. Zu lhrer Information, es ist ein Beta-Material.

Sie werden es lernen:

  • Allgemeine Informationen und unsere 3D-Drucktechnik,
  • Erhältliche Oberflächen und Farben,
  • Tipps und Designrichtlinien,
  • Technische Spezifikationen.

Allgemeine Informationen

Unser Stahl / Bronze 420SS/BR

Der Edelstahl für den 3D-Druck mit Binder Jetting wird aus einem feinen Edelstahlpulver 420 hergestellt. Während des Prozesses wird das Material mit Bronze infiltriert, um das Objekt stärker und widerstandsfähiger zu machen. Am Ende besteht das Material zu 60 % aus Edelstahl und zu 40 % aus Bronze.

Das Material hat aufgrund des Infiltrationsverfahrens relativ gute mechanische Eigenschaften. Allerdings ist es nicht so gut für Belastungen und Druck geeignet wie unser DMLS-Edelstahl, deshalb wird es für dekorative Objekte und Ornamente empfohlen.

Unpoliert und unbeschichtet hat das Material eine hellbraune Farbe und eine körnige Oberfläche. Dank der Finishing-Optionen können Sie Nickel- und Goldfarben, ebenso wie polierte Oberflächen, erhalten.

Um mehr zu erfahren, verweisen wir auf unseren Absatz zu Oberflächenbehandlungen und Farben .

Verarbeitungszeiten und Preise

Der Druckpreis Ihres Designs wird automatisch berechnet, sobald es online gestellt wird. Wenn Sie Ihr Objekt modifizieren (Größenänderung, Batch-Kontrolle oder Aushöhlungen etc.) werden Sie feststellen, dass sich der Preis automatisch ändert. Die Preisgestaltung basiert auf einer Reihe von Faktoren, darunter: Gesamtvolumen, Objektgröße und Begrenzungsrahmen – um nur einige zu nennen.

Die ungefähre Versandzeit für Binder Jetting beträgt 16 Tage. Gold- oder Nickelbeschichtungen können die Bearbeitungszeit im Durchschnitt um 2-3 Tage verlängern. Die geschätzte Versandzeit wird ebenfalls automatisch berechnet, wenn das Objekt hochgeladen wird.

Die Lieferzeit muss der Bearbeitungszeit hinzugefügt werden und hängt von der Lieferoption ab, die Sie wählen.

Drucktechniken

Die 3D-Drucktechnik, die wir für dieses Edelstahlmaterial verwenden, heißt Binder Jetting. Nachdem Ihr Design auf die Sculpteo-Website hochgeladen wurde, durchläuft es ein paar Schritte, bevor es physisch erstellt wird:

  • Modell auf 3D-Drucker übertragen
  • Sobald Sie Ihr 3D-Modell auf unsere Website hochladen , wird es von einem Sculpteo-Teammitglied entgegengenommen, das das Modell fachmännisch in die nächste verfügbare Charge stellt. Der Drucker, den wir für 3D-Edelstahldruck mit Binder Jetting verwenden, ist ein Exone M-Flex.

  • Objekt ist 3D-gedruckt
  • Binder Jetting ist eine 3D-Drucktechnik, die ein Bindemittel verwendet, das selektiv auf ein Pulver aufgebracht wird, um die Materialpartikel zu verbinden. Die Materialschichten werden dann verklebt, die Jobbox senkt sich, eine weitere Pulverschicht wird verteilt und Bindemittel zugegeben. Im Laufe der Zeit entwickelt sich das Teil durch die Schichtung von Pulver und Bindemittel.

  • Objekt wird nachbehandelt
  • Die erstellte Box wird in einen Ofen gelegt und zur Verfestigung nachbehandelt.

  • Bürsten und Pulverentfernung
  • Das Objekt wird gebürstet und gereinigt, um das Pulver zu entfernen.

  • Objekt wird infiltriert
  • Die Teile werden in einen Tiegel auf Läufern mit Bronzepulver auf einer Seite platziert. Der Tiegel wird in einem Ofen erhitzt. Das Bronzepulver schmilzt, geht in einen flüssigen Zustand über und infiltriert die Teile durch die Läufer. Am Ende des Prozesses werden die Läufer abgeschnitten.

  • Bürsten und Glasperlenstrahlen
  • Der Gegenstand wird erneut gebürstet, wodurch einen großer Teil des Pulvers entfernt wird, und dann glasperlengestrahlt, sodass das feine Pulver entfernt wird, das der Bürste entgangen ist.

  • Polieren und Beschichten
  • Ab dann kann das Objekt poliert und/oder beschichtet werden, je nach Fertigstellung und Farbe, die Sie gewählt haben. Unsere Poliertechnik beinhaltet kleine Steine in einem rotierenden/vibrierenden Kessel – da die Steine um den Gegenstand herumstreichen, werden kleine Unebenheiten auf der Oberfläche geglättet. Wir wenden je nach Ihrer Wahl außerdem auch eine Beschichtung mit Nickel oder Gold an.

    Um mehr zu erfahren, sehen Sie sich den Absatz zu Oberflächen und Farben für Binder- Jetting-Edelstahlmodelle an.


Nutzung und Wartung

Stahl / Bronze 420SS/BR ermöglicht große 3D-gedruckte Modelle und kann komplexe Formen erstellen. Das Material hat mechanische Eigenschaften, ist aber eher für Ornamente und Dekorationsgegenstände geeignet. Dank unserer Gold- und Nickelbeschichtungen und unserer Poliermöglichkeiten eignet sich Stahl / Bronze 420SS/BR hervorragend für Schmuck und feine Details dekorativer Gegenstände.

Wenn Sie Metallteile mit besonderen mechanischen Eigenschaften wünschen, können Sie sich unsere anderen Metallwerkstoffe anschauen.




Die Oberfläche des rohen Stahl / Bronze 420SS/BR und der beschichteten Version ist körnig und leicht porös. Die polierte Version ist glatter, aber die Schichten können auf der abgerundeten Oberfläche noch sichtbar sein.

Der Stahl / Bronze 420SS/BR kann lackiert, geschweißt, pulverbeschichtet, gebohrt, gewindegeschnitten und bearbeitet werden.

Inhaltsrichtlinien

Unser Partner Exone verlangt von uns eine strikte Politik in Bezug auf die Objekte, die wir produzieren - zusätzlich zu unseren Bestimmungen, möchten wir Sie daran erinnern, dass keine dieser Objekte mit dem BinderJetting 3D gedruckt werden kann:

- Jede Datei, die Teil eine Waffe darstellen könnte

- Modelle, die gegen Gesetze verstoßen

- Jeder religiöse Inhalt

- Jeglicher sexuelle Inhalt, insbesondere jeglicher Inhalt, der Kinder sexuell darstellt

Oberflächen und Farben

Sculpteo’s Oberflächen und Farben




Mehrere Farb- und Oberflächenoptionen stehen Ihnen bei Sculpteo zur Verfügung.

Oberflächenoptionen:

  • Roh: sandgestrahlt, aber unpoliert, die Oberfläche bleibt etwas rau, am wirtschaftlichsten.
  • Poliert: poliert durch mechanisches Polieren, glatter zu berühren, Schichten sind auf abgerundeten Gegenständen noch etwas sichtbar.

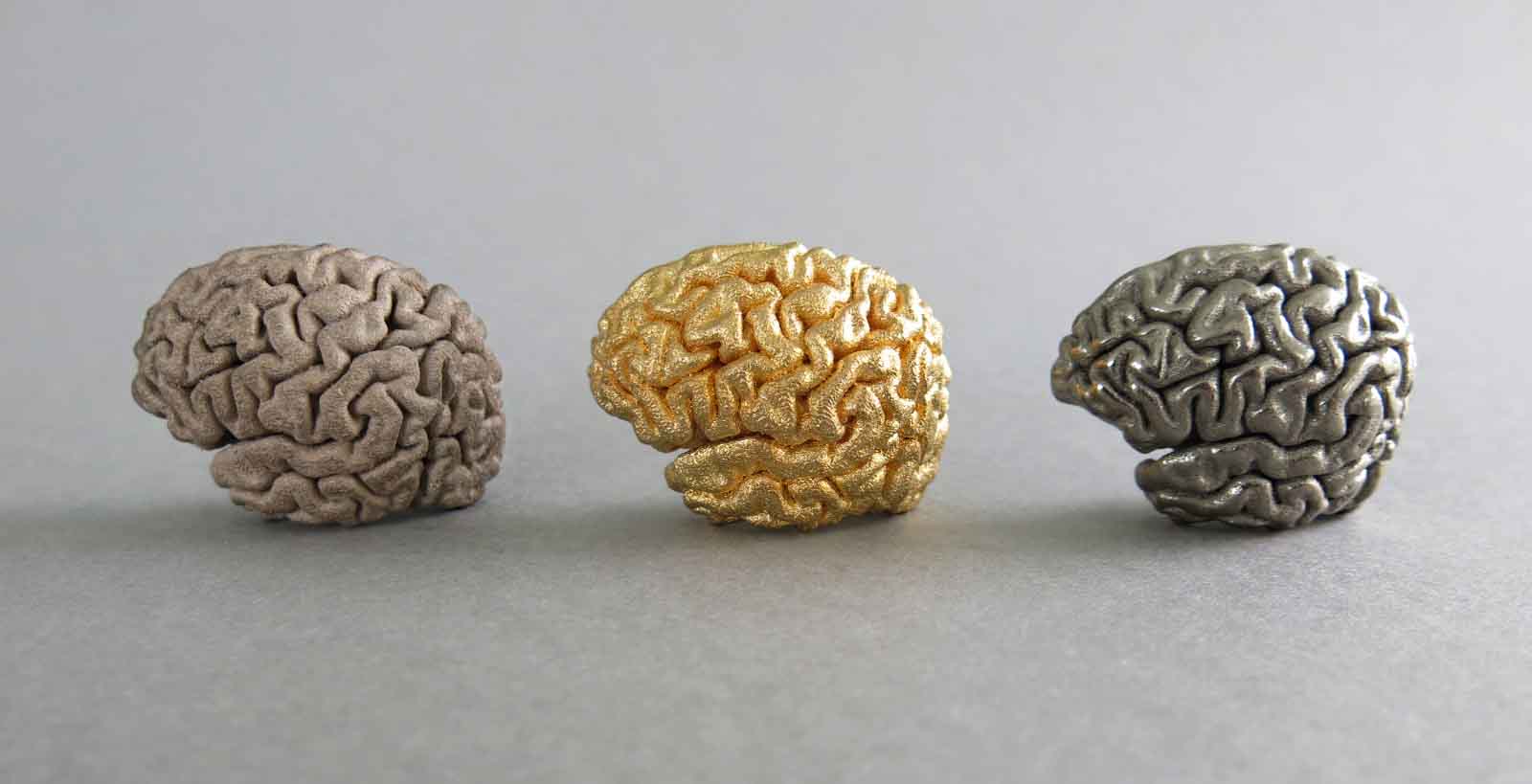

Stahl / Bronze 420SS/BR hat eine hellbraune Oberflächenfarbe, wenn er aus der Maschine kommt. Durch Sculpteos 3D-Druckservice haben Sie Zugang zu den Beschichtungsoptionen :

  • vernickelt
  • vergoldet
Die Beschichtung, die wir verwenden, beträgt 24 Karat. Um die Beschichtung aufzubringen, wird eine Fluchtlinie für die Haftung benötigt. Für Objekte mit internen Kanälen, Löchern und/oder Hohlräumen stehen die Beschichtungsoptionen nicht zur Verfügung.

Der Beschichtungsprozess verwendet eine kleine Beschichtungslinie, die manuelles Aufstellen und Entladen erfordert. Es ist wichtig zu beachten, dass die Beschichtung rein dekorativ ist und dass die Farben von einer Beschichtung zur nächsten leicht variieren können. Auch kann die Beschichtung im Laufe der Zeit abnutzen, besonders wenn das Teil sehr häufig verwendet wird.

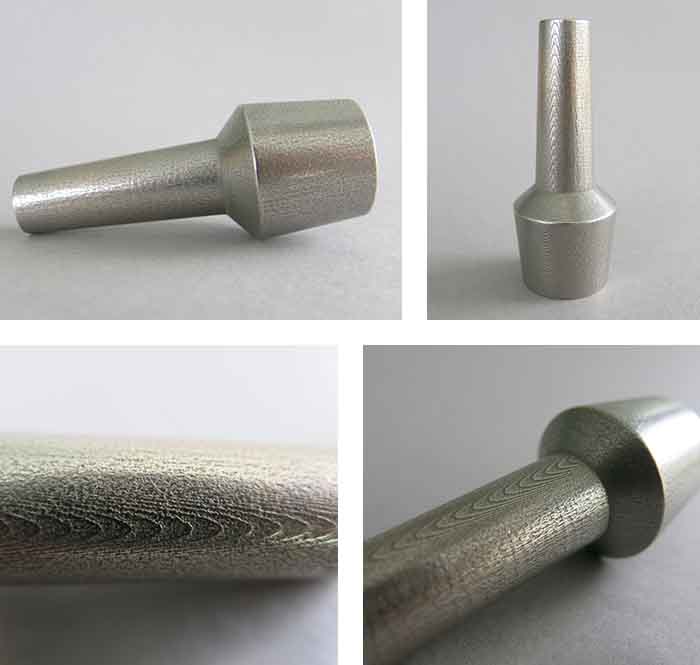

Eine weitere Option Binder Jetting Stahl / Bronze 420SS/BR zu veredeln ist das Damaskus Finish. Es ermöglicht Ihnen, eine schwarze Farbe für Ihre 3D-Teile zu erhalten.


Die Polier- und Beschichtungsprozesse machen eine Größenbeschränkung bei Ihrem Objekt erforderlich. Um mehr zu erfahren, schauen Sie sich bitte die Größenbeschränkungen an. Darüber hinaus können nicht alle Entwürfe poliert oder beschichtet werden und in einigen Fällen werden Sie darüber informiert, dass die von Ihnen angeforderte Oberflächenbehandlung nicht verfügbar ist. Insbesondere drahtgerahmte, zerbrechliche und dünnwandige Teile sowie große flache Teile können nicht poliert werden; außerdem kann der Teil, der Hohlräume für Flüssigkeiten enthält, nicht beschichtet werden.

Designrichtlinien

Druckauflösung

Standard Schichtdicke 100µm (0,004 in)


Die Schichtdicke für unseren Stahl / Bronze 420SS/BR beträgt 100 μm. Eine Schrumpfung ist während des ExOne-Prozesses zu erwarten. Daher sollten Sie Teile mit folgenden Überlegungen zur Schrumpfung entwerfen:

  • Teile bis zu 7,62 cm (3 Zoll): bis zu 2% Schrumpfung (durchschnittlich)
  • Teile größer als 7,62 cm (3 Zoll): bis zu 3% Schrumpfung (durchschnittlich)

Maximale Größe
Minimale Größe 0,3 x 1,27 x 0,8 mm (0.125 X 0.5 X 0.3 in)
Mindestgröße poliert 15 x 15 x 15 mm
Maximale Größe roh & unpoliert 400 X 250 X 250 mm
Maximale Größe plattiert & unpoliert 177,8 x 177,8 x 177,8 mm (7 x 7 x 7 in)
Maximale Größe poliert 152,4 x 152,4 x 152,4 mm (6 x 6 x 6 in)


420 de.png

Die maximale Größe Ihrer Modelle ist durch die physische Größe unserer 3D-Drucker begrenzt - nichts kann größer als das Druckerbett gedruckt werden. Dasselbe gilt für unsere Polier- und Farbbehälter.

Mindestwandstärke und Geometrie Ihres 3D-Modells

Mindestwandstärke für Objekt von 1,1 zu 3,2 mm
Mindestwandstärke (starr) 2 mm
Minimale Wanddicke Stielelemente 0,8 mm mit Unterstützung
1,1 mm ohne Unterstützung
Mindestwanddicke besondere Designaspekte 2-3 mm

Diagram to show the minimum thicknessof your 3D print model

Die Wände Ihres Objektes müssen stark genug für den Druckprozess sein, damit diese nicht brechen. Wir empfehlen Ihnen Ihr Modell unter Betrachtung der minimalen Stärke, speziell für Stahl / Bronze 420SS/BR mit Binder Spraying, zu entwerfen. Die Stärke ist abhängig von der Größe Ihres Objektes

  • Für Dimensionen kleiner als 76 mm: 1,1 mm
  • Für Dimensionen zwischen 76 und 152 mm: 1,52 mm
  • Für Dimensionen zwischen 152 und 203 mm: 2,03 mm
  • Für Dimensionen zwischen 203 und 305 mm: 3,18 mm


Ein gestieltes Element ist ein Gestaltungsaspekt, der mindestens doppelt so lang ist, wie er dick ist. Bei nicht gestützten und gestielten Elementen oder Teilen der Konstruktion mit besonderer Konstruktionseinschränkung ist es wichtig, eine Mindestdicke von 1 mm einzuhalten, um zu gewährleisten, dass das Objekt nicht bricht.

Tips
Icon to show that you can ad a support structure to maintain stability

Wir empfehlen Ihnen Stützstrukturen hinzuzufügen, um die Stabilität zu erhöhen. Wenn Sie beispielsweise den Kopf eines Menschen designen, können Sie dünne Elemente, wie die Ohren an mehreren Stellen fixieren. Dadurch verhindern Sie, dass freitragende Elemente beim Druck brechen.





Good to know

Lange Modelle mit dünnen Wänden können sich manchmal verziehen.



Sculpteo bietet ein Online-Soliditätscheck, der Teile des Designs hervorhebt, die für einen Druck zu dünn sind. Damit können Sie Ihr Design optimieren, das eine angemessene Dicke hat, um es zu erstellen. Um den Soliditätscheck zu benutzen, müssen Sie nur Ihre 3D-Datei hochladen , wählen das Material und klicken auf "Überprüfung".

Beachten Sie
Icon to keep in mind that solidity check tool don't detect physical aberrations

Bitte beachten Sie, dass unser Soliditätscheck nicht die physikalischen Fehler erkennt, wie schwimmende Teile, instabile Positionen, usw. Ein besonderes Augenmerk muss auf der Geometrie Ihres Designs liegen und die hochbeanspruchten Teile müssen verdickt werden.


Prägen und Gravieren

Mindestgröße der Details 0,76 mm
Mindesthöhe und -breite der Details Prägen: 0,76 mm
Gravieren: 0,76 mm
Mindesthöhe und -breite für einen lesbaren Text 0,76 mm
Verhältnis 1/1


Die Mindestgrößen für Details werden hauptsächlich durch die Auflösung unserer 3D-Drucker bestimmt. Dennoch kann auch während des Reinigungsprozesses eine feine Detailschicht verloren gehen. Um ein Detail und einen Text gut sichtbar zu machen, empfehlen wir mindestens unsere Mindestgrößen.



Eingeschlossene und verriegelte Teile

Eingeschlossene Teile? Nein
Verriegelte Teile? Nein

interlocking no .jpg

Unser Stahl / Bronze 420SS/BR eignet sich nicht gut für geschlossene Bände und Verriegelungsstücke.


Montage von Teilen

Montage? Ja
Mindestabstand 0,5 mm

PA details

Polyamidteile können zu Montagezwecken gedruckt werden, so lange der Mindestabstand von 0,5 mm eingehalten wird.

Aushöhlen

Aushöhlen? Ja für roh
Nein für vernickelt und vergoldet
Mindestlochdurchmesser 2,54 mm

Diagram to optimize the hollowing

Durch Aushöhlen Ihrer Edelstahlteile können Sie diese leichter machen und den Druckpreis reduzieren. Es ist allerdings notwendig, den minimalen Durchmesser zu respektieren. Andernfalls werden wir nicht in der Lage sein, das Pulver vollständig aus dem inneren Hohlraum zu entfernen und die Löcher können während der Infiltration verstopfen.

Die Verwendung des Werkzeugs erfordert, dass Sie mindestens zwei Löchern in Ihr Modell hinzufügen, die als Abfluss für das überschüssige Pulvermaterial innerhalb des Objekts dienen. Die Mindestgröße dieser Löcher wird auf unsere Webseite automatisch bestimmt. Ebenso ist es möglich, Ihr Objekt manuell in Ihrer 3D-Modellierungssoftware auszuhöhlen.

Wir möchten Sie darauf hinweisen, dass ausgehöhlte Teile nicht beschichtet werden können.

Dateien mit mehreren Objekten

Dateien mit mehreren Objekten? Nein

Icon to show that you can't print a 3D file containing several objects

Es ist leider nicht möglich, eine 3D-Datei mit mehreren Objekten auf unseren Druckern zu drucken.

Mehrere Objekte und Cluster

Es ist nicht möglich, eine 3D-Datei zu drucken, die mehrere Objekte enthält. Aus diesem Grund können wir keine Dateien akzeptieren, die Cluster mit mehreren Objekten enthalten. Wenn Sie jedoch mehrere identische Teile drucken möchten, können Sie die Menge auswählen, die Sie bestellen möchten. Je mehr Teile Sie bestellen, desto niedriger wird Ihr Stückpreis.

Sie können auch unsere Online-Tools nutzen und unsere Tipps und Tricks zur Reduzierung Ihres 3D-Druckpreises ansehen .

Gerne können Sie sich für weitere Informationen zu unserem additiven Metallfertigungsservice an unser Vertriebsteam wenden .

Grappe Material no.jpg

Technische Daten

Materialeigenschaft Prüfnorm Einheit Wert
Härte ASTM E18 HRb 93
Zugmodul ASTM E8 GPa 147
Zerreißfestigkeit ASTM E8 MPa 496
Bruchdehnung ASTM E8 % 7
Dichte MPIF 42 g/cm3 7,86
Schmelzpunkt °C 800-850

Weitere technische Daten des Binder Jetting Stahl / Bronze 420SS/BR finden Sie in dem folgenden Dokument:


×

Datei hochladen
