Die 12 besten Photogrammetrie-Softwares

Die 12 besten Photogrammetrie-Softwares

Gepostet Von the Oct 29, 2018 | Keine Kommentare

Natürlich können Sie dafür auch Computerprogramme für die 3D-Modellierung verwenden, um digitale Modelle selbst zu entwerfen. Jedoch kann dies sehr zeitaufwendig sein und oft wird für die 3D-Modellierung teils professionelle Designerfahrungen benötigt. Daher ist die einfachste Lösung die Verwendung eines 3D-Scans oder einer Photogrammetrie-Software. Doch wie funktioniert der 3D-Scan und wie können sie ein Objekt in 3D scannen? In unserem Blog haben wir bereits berichtet, wie Sie mit einem Tablet oder Smartphone Objekte in 3D scannen können. Erfahren Sie im Folgenden, was Photogrammetrie ist und welche Photogrammetrie-Softwares Sie verwenden können.



Die Verwendung der Photogrammetrie-Technologie



Was ist Photogrammetrie?

Die Photogrammetrie ist ein Verfahren, bei der Messungen durch Fotografien durchgeführt werden. Dabei wird eine Parallaxe verwendet, die zwischen mehreren Bildern aus verschiedenen Blickwinkeln erhalten wird. Photogrammetrie kann genutzt werden, um komplexe Bewegungsfelder in 2D oder 3D aufzuzeichnen. Es imitiert das stereoskopische Sehen des menschlichen Auges.

Die Photogrammetrie-Technologie wird angewendet, um alle Informationen existierender physischer Objekte zu erhalten, d.h. beim Scan werden die Daten der Form, des Umfangs und der Tiefe eines Objekts gesammelt.

Mit der Photogrammetrie können mehrere Bilder in ein detailgetreues 3D-Modell umgewandelt werden.



Wie funktioniert die Photogrammetrie?

Bei der Photogrammetrie werden die geometrischen Informationen eines zweidimensionalen Bildes extrahiert. Mehrere Bilder werden zusammengefasst, um ein dreidimensionales Modell zu erstellen. Dank der Photogrammetrie kann ein 3D-Scan eines Objekts durchgeführt werden. Es ermöglicht, ein 3D-Modell eines Objekts zu kreieren, indem mehrere Bilder aus verschiedenen Blickwinkeln aufgenommen werden. Dadurch kann eine vollständige Darstellung des Objekts realisiert werden. Dazu brauchen Sie nicht unbedingt einen 3D-Scanner, sondern können auch ein einfaches Smartphone, ein Tablet oder eine gute Kamera verwenden!

Bei der Photogrammetrie gilt: Je mehr Bilder Sie von einem Objekt haben, desto genauer wird Ihr späteres 3D-Modell sein. Es ist auch möglich, ein einziges Bild in ein 3D-Modell umzuwandeln, aber Sie werden kein optimales Ergebnis erzielen.

source: http://www.aamspi.com/services/aerial-photogrammetry/

source: http://www.aamspi.com/services/aerial-photogrammetry/



Warum sollten Sie eine Photogrammetrie-Software verwenden?

Der 3D-Scan kann für verschiedene Anwendungen nützlich sein. Mit dem 3D-Scan kann ein funktionsfähiges 3D-Modell erstellt werden, das Sie für den 3D-Druck nutzen können. Mit einem 3D-Druck-Service wie dem von Sculpteo können großartige 3D-Designs in ein reales 3D-Objekt realisiert werden. Photogrammetrie ist besonders nützlich für die topographische Kartographie, Architektur, Geologie und das Ingenieurwesen. Es gibt viele Photogrammetrie-Softwares, um beispielsweise Luftaufnahmen aufzunehmen. Daher ist die Photogrammetrie auch für geografische Projekte geeignet. Zum Beispiel verwenden Archäologen die Technologie, um Pläne von komplexen und abgelegenen Standorten zu erstellen.



Das sind die besten Photogrammetrie-Softwares

Bei der Auswahl einer Photogrammetrie-Software haben Sie die Qual der Wahl. Sie müssen Ihre Software entsprechend Ihre Ansprüche auswählen: Müssen Sie mehrere Bilder hochladen? Möchten Sie sich auf Luftbilder konzentrieren? Sind Sie mit der Photogrammetrie vertraut oder wollen Sie zum ersten Mal mit eine Photogrammetrie-Software arbeiten? Finden Sie heraus, welche Softwarelösung am besten zu Ihnen passt!

Sie möchten gerne die Photogrammetrie-Technologie mit einem Smartphone durchführen? Dann lesen Sie in unserem Blogpost, wie Sie 3D-Scans mit einem Smartphone durchführen können und welche Programme die besten für die Erstellung eines 3D-Scans sind.



Die besten kostenlosen Photogrammetrie-Softwares

Agisoft PhotoScan

Agisoft Photoscan ist eine Software, die viele interessante Funktionen bietet. Dazu gehören photogrammetrische Triangulation, Punktwolken-Erstellung, Messungen von Distanzen, Umfängen und Flächen sowie die 3D-Modell-Generierung von Oberflächenstrukturen. Dadurch ist Agisoft Photoscan als Software für verschiedene Anwendungen geeignet.

Die Software ist als Professional- und Standard-Version verfügbar. Bei der Standard-Version erhalten Sie alle grundlegenden Software-Werkzeuge, die Sie benötigen! Es ist eine der am häufigsten verwendeten Softwares für Photogrammetrie.



3DF Zephyr Free

Die kostenlose Version von 3DF ZEPHYR ist eine vollständige und effiziente Photogrammetrie-Software. Sie ist besonders empfehlenswert, wenn Sie gerade mit der Photogrammetrie beginnen und die Verwendung von Photogrammetrie-Softwaren erlernen möchten. Die kostenlose Version von 3DF ZEPHYR bietet alle Werkzeuge für die 3D-Rekonstruktion sowie für die Bearbeitung, die Anfänger benötigen.

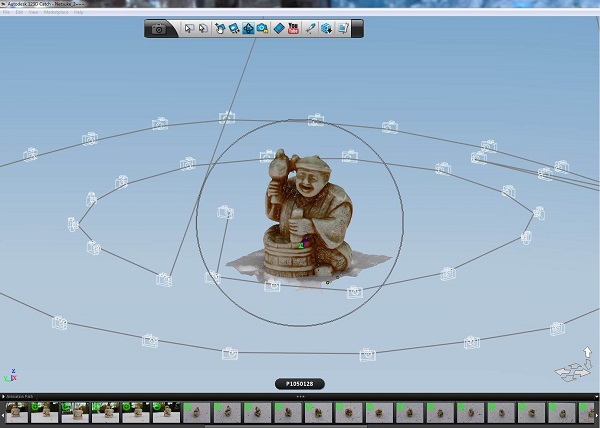

Autodesk 123D Catch

123D Catch von Autodesk ist eine Anwendungssoftware, mit der Sie ein Bild in ein 3D-Modell umwandeln können. Wenn Sie noch ein Anfänger sind und ein wenig Hilfe mit dieser Software benötigen, kann Ihnen unser Tutorial helfen, die Anwendung von 123D Catch zu erlernen. 123D Catch ist als App nur für Smartphones verfügbar.

123D Catch gibt Ihnen einen guten Überblick darüber, was alles mit einem Smartphone möglich ist. Es kann sein, dass die Software die Anforderungen Ihres Projektes eventuell nicht entsprechen. Jedoch ist der 3D-Scan mit einem Smartphone ein Versuch allemal wert.

source: https://all3dp.com/autodesk-123d-catch-review/

source: https://all3dp.com/autodesk-123d-catch-review/



Visual SFM

Visual SFM ist eine Anwendungssoftware für die 3D-Rekonstruktion, die die Methode Structure-from-Motion (SfM) verwendet. Es ist eine einfache Photogrammetrie-Software, mit der Sie Ihre Bilder hinzufügen, anpassen und eine automatische Rekonstruktion durchführen können. Durch den automatischen Prozess ist diese Software besonders für Anfänger geeignet Um einen Überblick über die Verwendung dieser Photogrammetrie-Software zu erhalten, können Sie sich folgendes Video anschauen:

Colmap

Die Colmap als Photogrammetrie-Software verwendet Structure-from-Motion (SfM) und Multi-View-Stereo (MVS). Sie besitzt eine grafische und Kommandozeilen-Benutzeroberfläche. Bei Colmap haben Sie Zugriff auf alle grundlegenden Werkzeuge, um ein 3D-Modell aus Bildern zu erstellen.

Im folgenden Video können Sie sehen, wie die Funktion Automatische Rekonstruktion von Colmap funktioniert:



Weitere Photogrammetrie-Softwarelösungen



3DF ZEPHYR

Die Photogrammetrie-Software 3DF ZEPHYR ermöglicht es, ein 3D-Modell aus Bildern zu rekonstruieren. Die Software bietet die Funktion Automatische Rekonstruktion an, sodass die Software einfach zu bedienen ist. 3DF ZEPHYR ist als kostenlose oder kostenpflichtige Version verfügbar. Je nach Ihren Bedürfnissen und Ihrem Projekt haben Sie die Wahl zwischen folgenden kostenpflichtigen Versionen: Lite, Pro und Aerial. Diese fortgeschrittenen Versionen erlauben es Ihnen, beispielsweise lasergescannte Objekte zu erstellen oder Luftbilder mit einer hohen Genauigkeit zu realisieren. Die kostenpflichtigen Versionen sind besonders für Profis geeignet.

Autodesk ReCap Pro

Autodesk ReCap (früher Autodesk ReMake) ist eine Photogrammetrie-Software, die von Autodesk entwickelt wurde. Sie ermöglicht es, sehr genaue 3D-Modelle mithilfe der Realitätserfassung zu erstellen. Sie können auf erweiterte Photogrammetrie-Funktionen zugreifen, um Luftbilder zu erstellen, Punktwolken zu messen und z bearbeiten. Mit Autodesk ReCap haben Sie Zugriff auf eine Vielzahl von Werkzeugen und können beispielsweise unerwünschte Objekte bereinigen, um ein präzises 3D-Modell zu erhalten.



Context Capture

ContextCapture (früher Acute 3D) wurde von Acute3D, einer Firma von Bentley Systems, entwickelt. Ziel dieser Photogrammetrie-Software ist es, ein fertiges 3D-Modell aus Fotos automatisch zu erstellen. Dieser Prozess ist einfacher als das 3D-Scannen und präziser als die 3D-Modellierung. Sie brauchen daher kein Experte zu sein, um ein perfektes 3D-Modell zu erstellen. Sie können hier sehen, wie ContextCapture funktioniert, wenn Sie mit dieser Photogrammetrie-Software noch nicht vertraut sind.

Inpho

Inpho ist eine Photogrammetrie-Software, die sich speziell für die Geodatennutzung eignet. Es verwandelt Ihre Luftbilder in präzise Punktwolken und Oberflächenmodelle. Es ist eine professionelle Software, die perfekt für die Georeferenz oder Geomodellierung ist. Inpho ist eine vollständige Photogrammetrie-Software, die eine große Auswahl an Modulen bietet.



Reality Capture

RealityCapture ist eine reine Photogrammetrie-Software, die keine Laserscan-Funktion beinhaltet. Die cloud-basierte Softwarelösung ist dank ihrer benutzerfreundlichen Oberfläche einfach zu bedienen. Die Photogrammetrie-Software hat eine hohe Qualität und Geschwindigkeit. Sie ist in der Lage, Gitter und Oberflächenstrukturen zu berechnen. RealityCapture erlaubt es Ihnen, u.a. an einer Georeferenz zu arbeiten und darüber hinaus an kleine Objekte komplett zu arbeiten, ohne zusätzliche Hilfsmittel zu benötigen.

Pix4Dmapper

Pix4Dmapper ist eine professionelle Photogrammetrie-Software für die drohnen-basierte Kartographie. Mit seiner fortschrittlichen digitalen Rekonstruktionsfunktion können Sie Ihre Bilder in präzise georeferenzierte 2D-Karten und 3D-Modelle verwandeln. Zusätzlich können Sie mit der Photogrammetrie-Software Renderings durchführen und an Oberflächenstrukturen arbeiten. Es ist eine gute Software sowohl für Luftbilder als auch für Nahaufnahmen. Sehen Sie sich folgendes Video an, um einen Überblick von der professionellen Photogrammetrie-Software zu erhalten:



Photomodeler Pro 5

Photomodeler Pro 5 ist ein Plugin, das für das 3D-Modellierungsprogramm Rhino verfügbar ist. Wenn Sie diese erweiterte Software für die 3D-Modellierung verwenden, können Sie realistische und präzise 3D-Modelle aus Bildern erstellen.

Wir hoffen, dass Sie mit unserer Auswahl die perfekte Photogrammetrie-Software gefunden haben. Sie verwenden bereits eine Photogrammetrie-Software? Teilen Sie Ihre Erfahrungen mit uns und schreiben uns einen Kommentar!

Nachdem Sie Ihr 3D-Modell erstellt haben, können Sie Ihre 3D-Datei auf Sculpteo hochladen und mit dessen Online-3D-Druck-Service ein 3D-gedrucktes Objekt erhalten. Wenn Sie mehr über Softwarelösungen für den 3D-Druck erfahren möchten, können Sieunseren wöchentlichen Newsletter abonnieren, um alle Neuigkeiten rund um den 3D-Druck zu erhalten!
