Reparieren Sie 3D-Dateien jetzt mit der Meshlab Software
Einleitung
Wir bei Sculpteo sind der Meinung, dass Bildung das beste Werkzeug zur Selbstverbesserung ist. Da die 3D-Modellierung eng mit dem 3D-Druck verbunden ist, versuchen wir ständig, Ihnen nützliche Tutorials zur Verfügung zu stellen, wie Sie Ihr Modell für den 3D-Druck mit Ihrer bevorzugten CAD-Software vorbereiten können. In diesem Artikel erfahren Sie, was die Meshlab Software ist, wie Sie Ihre 3D-Dateien mit der Meshlab Software korrigieren können und warum es sinnvoll ist, sie zur Größenbegrenzung und Polygonreduzierung Ihrer 3D-Dateien zu verwenden.
Was ist die Meshlab?
Meshlab ist eine Software, die sich mit dreieckigen Netzen befasst. Sie bietet eine Reihe von Werkzeugen zum Bearbeiten, Bereinigen, Heilen, Prüfen, Rendern, Texturieren und Konvertieren von „Meshes“. Mit Meshlab können Sie Rohdaten verarbeiten, die von 3D-Digitalisierungswerkzeugen erzeugt wurden und Sie können Ihre 3D-Modelle für den 3D-Druck vorbereiten. Meshlab ist sehr leicht zugänglich, da es sich um eine kostenlose Software handelt, die für Windows, OSX und Linux verfügbar ist. Sie können Meshlab hier herunterladen.
Warum sollten Sie Meshlab verwenden?
Haben Sie schon einmal versucht, Ihr Design in unseren Online-3D-Druckservicehochzuladen und konnten Ihre Datei nicht importieren? Beim Hochladen einer 3D-Datei für den 3D-Druck kann es zu Fehlern kommen. Deshalb versuchen wir, Ihnen ständig Tipps und Lösungen für diese Art von Problemen zu geben. Einer der häufigsten Gründe, warum der Upload einer Datei fehlschlägt, ist, dass sie zu groß ist. Um zu vermeiden, dass die Datei zu groß wird, sollten Sie versuchen, ihre Größe unter 50 MB zu halten. Zudem sollte die 3D-Datei weniger als 1 Million Polygone enthalten. Wenn Sie Ihre Datei an diese Rahmenbedingungen anpassen möchten, ist Meshlab eine gute Lösung.
Außerdem können Sie mit Meshlab das Format Ihrer Datei konvertieren. Auch wenn Sie auf der Sculpteo-Plattform mehr als 30 Dateiformate hochladen können, ist es mit Meshlab möglich, Ihre Datei zu importieren und in jedes unserer unterstützten Dateiformate zu exportieren.
Dann ist Ihre frisch gerenderte neue Datei bereit, hochgeladen und 3D-gedruckt zu werden!
Begrenzung der Dateigrößen für den 3D-Druck
Wie bereits erwähnt, sollte die 3D-Datei die Grenze von 50 MB nicht überschreiten. Eine große Dateigröße bedeutet nicht unbedingt eine bessere Druckqualität. Auf Sculpteos Online 3D Druckservice können Sie jedes Dateiformat wie .stl oder .obj oder sogar ein .zip (um die Dateigröße zu reduzieren) hochladen, solange es unter dem Limit von 50 MB liegt.

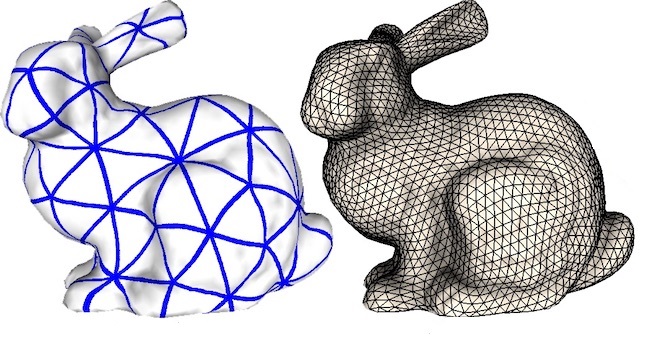

Außerdem sollte die 3D-Datei, die Sie hochladen, nicht mehr als 1 Million Polygone enthalten. Polygone sind die Flächen, in denen ein 3D-Modell interpretiert wird, wie auf dem Foto unten zu sehen ist.
Credit: meshlab.net
Je mehr Polygone, desto glatter werden die Kurven des Modells und desto größer wird die Datei. Aber es gibt ein Gleichgewicht zwischen der Anzahl der Polygone und der Dateigröße, welches eine gute Druckqualität gewährleistet und beachtet werden sollte.
Einen detaillierteren Ansatz für die geeignete Größe von 3D-Dateien finden Sie in unserem Blogbeitrag über die Reduzierung der Dateigröße von STL-Dateien.
Wie Sie die Anzahl der Polygone Ihrer 3D-Datei mit Meshlab reduzieren können
Nachdem wir die Notwendigkeit verstanden haben, die Komplexität der 3D-Datei unter diesen Grenzen zu halten, wollen wir nun sehen, wie wir das erreichen können. Zunächst sollten Sie Meshlab herunterladen und installieren und dann Ihre Datei importieren. Sobald Sie Ihre Datei öffnen, sehen Sie die Anzahl der darin enthaltenen Polygone am unteren Rand des Bildschirms.
Gehen Sie dann zu “Filter” > “Polygonnetz, Vereinfachung und Konstruktion” > “Quadratic Edge Collapse Detection” (Mac).

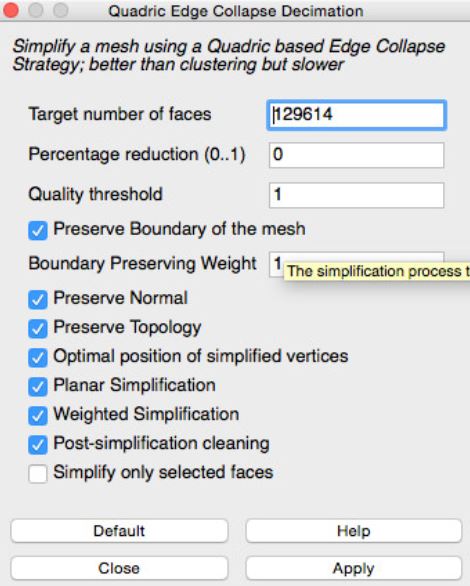

Sobald Sie “Quadratic Edge Collapse Detection” ausgewählt haben, erscheint das folgende Optionsfeld, das Sie manuell anpassen können.
uc3dp.com
Schauen wir uns diese Optionen einmal genauer an.
Zielanzahl der Flächen: Geben Sie hier die Anzahl der Polygone ein, die Ihre Datei haben soll. Dieses Verfahren wird als Polygonreduzierung oder auch als Netzdezimierung bezeichnet.
Qualitätsschwelle: Sie können eine Zahl zwischen 0 und 1 wählen. Die empfohlene Eingabe ist 1, da sie zufriedenstellende Ergebnisse liefert. Dieser Parameter beeinflusst die Form des Originalmodells (z. B. schlecht geformte Flächen usw.). Damit die Software die ursprüngliche Form des Modells nur mit gut geformten Flächen berechnen kann, muss eine hohe Anzahl von Flächen eingegeben werden, da dies mehr Freiheit bei der endgültigen Dreiecksform zulässt.
Begrenzung des Netzes beibehalten: Hier sollten Sie auf diese Option klicken, da es sich um die Beibehaltung der Netzgrenzen handelt. Da Ihre Datei einem Vereinfachungsprozess unterzogen wird, ist es wichtig, dass die Grenzen des Netzes, wie z. B. freiliegende Kanten usw., nicht zerstört werden.
Normalen beibehalten: Hier sollten Sie auch diese Option auswählen, wenn sie nicht bereits standardmäßig aktiviert ist. Mit dieser Aktion verhindern Sie, dass die Software die Flächennormalen umdreht und die Ausrichtung der Oberfläche beibehält.
Optimale Position der vereinfachten Scheitelpunkte: Diese Option sollte ebenfalls standardmäßig aktiviert sein. Sie ist wichtig, um zu verhindern, dass die Kanten kollabieren und das ursprüngliche Netz ersetzen.
Planare Vereinfachung: Diese Option sollte aktiviert werden, wenn das Modell ebene Flächen aufweist, die tesselliert werden sollen. Dieser Parameter beeinflusst die Qualität der Form der endgültigen Dreiecke auf ebenen Teilen des Netzes und verbessert das Verhältnis zwischen Genauigkeit und Komplexität.
Da ein Video immer anschaulicher ist, finden Sie hier ein Web-Tutorial von Sculpteo, welches das Verfahren der Polygonreduktion erklärt. Hier können Sie auf alle unsere Tutorials zugreifen und Ihre Datei für den 3D-Druck mit anderer Software wie Rhinoceros oder SolidWorks vorbereiten.
Wenn Sie Ihr 3D-Modell erstellt haben und es in ein physisches Teil verwandeln möchten, können Sie mit Sculpteo arbeiten. Laden Sie Ihre Datei einfach auf unsere Website hoch, wählen Sie Ihr Material und wir drucken Ihr Teil und schicken es Ihnen zu!
