Möchten Sie Ihr Wissen über den 3D-Druck auffrischen oder in die Welt des 3D-Drucks eintauchen und mehr über die wichtigsten 3D-Druckverfahren lernen? Dann werfen Sie einen Blick auf unsere Zusammenfassung mit allen wichtigen Details.

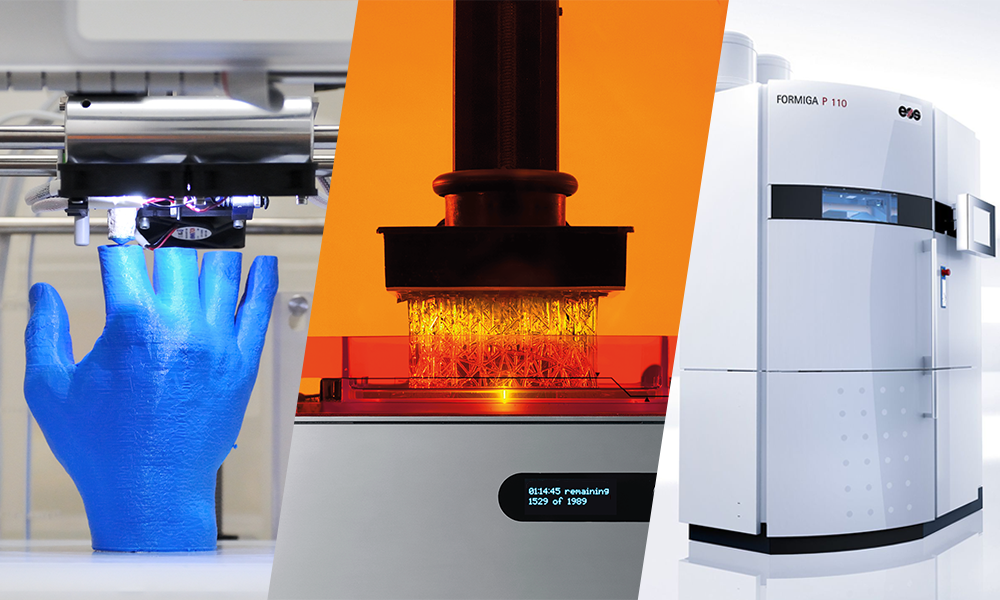

Welches 3D-Druckverfahren Sie für Ihren 3D-Druck auswählen sollten, hängt davon ab, wofür Sie Ihren 3D-Objekt nutzen möchten. Jedes Verfahren hat seine Vor- und Nachteile und bestimmt die Eigenschaften Ihres 3D-Drucks. Deshalb schauen wir uns die vier wichtigsten 3D-Druck-Verfahren genauer an: Fused Deposition Modeling (FDM), Stereolithografie (SLA), Kunstharz-CLIP (DLS) und Selektives Lasersintern (SLS).

Die 3D-Druck-Verfahren



Fused Deposition Modeling (FDM)



FDM-Drucker “Ultimaker 2″



Das am meisten kommerzialisierte 3D-Druckverfahren, Fused Deposition Modeling, funktioniert wie eine Heißluftpistole: Mit einer beheizten Düse wird Thermoplast (Kunststoff)  schichtweise auf einer Ablage aufgetragen. Der für FDM verwendete Kunststoff ist meist ABS (Acrylnitril-Butadien-Styrol), PLA (Polymilchsäure) oder Nylon (Polyamid). Es können aber auch andere exotische Materialien verwendet werden, beispielsweise eine Mischung aus Kunststoff und Holz oder Kohlenstoff.

FDM-Drucker sind am günstigsten, vor allem für Privatpersonen, die nicht über ein Firmenbudget verfügen. Viele Marken bieten 3D-Drucker für den Privatgebrauch an, wobei MakerBot und Ultimaker zu den beliebtesten FDM-Drucker zählen. Sie können sogar selbst einen DIY-3D-Drucker bauen oder Bauteile für einen eigenen 3D-Drucker drucken lassen.



Stereolithografie (SLA)



SLA-Drucker “Formlabs”



Die Stereolithografie war das erste additiven Verfahren überhaupt und wurde in den 1980er Jahren entwickelt und patentiert. Trotz der verschiedenen Variationen dieser Drucktechnik ist das Grundprinzip einfach: Mithilfe eines UV-Laserstrahls wird in ein mit flüssigem Photopolymer gefülltes Becken dünne Schichten auf ein Druckbett projiziert. Die dünnen Schichten entstehen, da sich das flüssige Photopolymer durch die Belichtung erhärtet. Das Druckbett bewegt sich nach jeder fertigen Schicht entweder nach oben oder unten – je nachdem, ob der Laser den flüssigen Kunststoff von oben oder unten bestrahlt.

Nach dem 3D-Druck wird das 3D-Objekt von überschüssiger Flüssigkeit gereinigt und von eventuellen Stützstrukturen befreit.

SLA ist auch als 3D-Drucker für den Privatgebrauch erhältlich, wie beispielsweise  der SLA-Drucker “Form 2” von Formlabs oder “Ember” von Autodesk. Solche Drucker sind jedoch teurer als FDM-Drucker und die Preise liegen im vierstelligen Bereich (Form 2: über 3.800 €; Ember: über 7.000 $).



CLIP-Verfahren (DLS)



Carbon M1 3D Printer

Der CLIP-Drucker “Carbon M1 3D Printer”



CLIP steht für “Continuous Liquid Interface Production”, das auf Deutsch so viel wie “Durchlaufende Flüssige Schnittstellen-Produktion” bedeutet. Das 3D-Druckverfahren läuft folgendermaßen ab: Ein Lichtprojektor durchleuchtet von unten eine mit flüssigem Resin (Kunstharz) gefüllte Wanne. An der Stelle, an der das UV-Licht auf die Flüssigkeit trifft, erhärtet sich das Resin.  Schicht für Schicht entsteht dadurch ein 3D-Modell, das mit dem Druckbett aus der Wanne gezogen wird.

Das CLIP-Verfahren wurde erstmals im Februar 2014 eingeführt. Einige Monate später hat sich die Firma Carbon 3D gegründet,  die das CLIP-Verfahren kommerzialisierte.

Dank der CLIP-Technologie können wir Werkstücke mit besonderen mechanischen Eigenschaften in 3D drucken. Die 3D-Drucke werden bei CLIP genauso präzise hergestellt wie bei SLA, jedoch ist der Zeitaufwand geringer. Das CLIP-Resin ist ein perfektes 3D-Druckmaterial, um sowohl flexible als auch widerstandsfähige Werkteile zu erstellen.

Lesen Sie mehr über das CLIP-Verfahren auf unserer Materialseite.



Selektives Lasersintern (SLS)



SLS-Drucker “EOS Formiga P110″



Das Prinzip des SLS-Verfahrens ist relativ einfach, jedoch wird dieses 3D-Druckverfahren meist von 3D-Druck-Unternehmen verwendet, da ein SLS-Drucker in der Regel so groß wie ein Side-by-Side-Kühlschrank und dementsprechend sehr kostspielig ist.

Der 3D-Druck beim SLS sieht wie folgt aus: Das Druckbett wird mit einer Pulverschicht bedeckt. An­schlie­ßend verbindet ein Laser Pulverpartikel, um 3D-Schichten zu erzeugen. Nach jeder Schicht wird das überschüssige Pulver vom Druckbett in ein Behälter geschoben; das Druckbett senkt sich dann und eine neue Pulverschicht wird darauf aufgetragen. Dadurch entsteht schichtweise das 3D-Modell.

Nach dem 3D-Druckprozess wird das fertige Objekt vom restlichen Pulver gereinigt und dessen Oberfläche kann optional weiter bearbeitet werden (Lackieren, Polieren, Färben, Glätten etc.).

Im Vergleich zur Stereolithografie und FDM benötigt SLS keine Stützstrukturen für den 3D-Druck, da das überschüssige Pulver als Support dient. Dadurch können verschachtelte und komplexe Geometrien gedruckt werden. Die Kosten für ein SLS-Drucker sind jedoch sehr hoch, weshalb es sich lohnt, den Service von 3D-Druck-Dienstleistern wie Sculpteo zu nutzen.



Die 3D-Druckverfahren im Vergleich



Zu jedem 3D-Druckverfahren gibt es Unmengen an Informationen, da auch jedes Jahr neue 3D-Drucker mit verbesserten und neuen Eigenschaften auf dem Markt kommen. Damit Sie einen Überblick über die aktuellen 3D-Druckverfahren haben, haben wir für Sie eine Tabelle mit den wichtigstenen Eigenschaften der einzelnen 3D-Techniken erstellt:



FDM SLS SLA CLIP
Druckmaterial ABS, PLA, Nylon Nylon (Kunststoff), Polystyrol, Thermoplastisches Polyurethan (TPU),Metall Lichtempfindliches Resin (Harz) Spezielles lichtempfindliches Resin (Harz)
Druckqualität Niedrig bis mittel Hoch Hoch Hoch
Schichtdicke 0,025 bis 1,25 mm 0,10 bis 0,15 mm 0,05 bis 0,25 mm 0,1 mm
Mindestwandstärke 1 mm 0,8 mm 1 bis 3 mm 0,5 bis 1 mm
Oberflächenstruktur Grob (“Treppen -Effekt”), kann aber mit Sandpapier nachbearbeitet werden Leicht rau, kann aber mit Sandpapier nachbearbeitet werden Glatt, oft glänzend Sehr glatt
Farben (ohne Finish) Verschiedene lichtdicht oder durchscheinende Farben Lichtdichtes Weiß, Grau und Schwarz Verschiedene lichtdicht oder durchscheinende Farben Abhängig von der Resin-Farbe
Stützstrukturen (bei komplexen Designs) Erforderlich Nicht erforderlich Erforderlich Erforderlich
Mechanische Beschaffenheit Stark oder flexibel Stark und flexibel Stark und spröde, Neue flexible Verbindungen Abhängig vom Resin
Druckrisiko Stufenartige Verformung bis hin zum Bruch Stufenartige Verformung bis hin zum Bruch Fast keine Verformung bis hin zum unerwarteten Bruch Abhängig vom Resin
Verschleißfestigkeit Variabel Überlegen Variabel Abhängig vom Resin
Finish Polieren, Lackieren, Versiegeln, Glätten (mit Acetondampf) Polieren, Glätten, Lackieren Färben Polieren (selten erforderlich), Färben Polieren (selten benötigt), Färben
Lebensmittelverträglichkeit Undicht wegen sehr kleinen Lücken Ja Nur bei speziellem Resin (kann teuer sein) Nein
Chemische Verträglichkeit undicht wegen sehr kleinen Lücken Nylon: sehr widerstandsfähig N/A N/A
Kosten Drucker und Druckmaterial preiswert Drucker sehr teuer, Druckmaterial preiswert Drucker mittlerer Preis, Druckmaterial kann teuer sein Drucker teuer, Druckmaterial kann teuer sein



Weitere Informationen zu den einzelnen 3D-Druckverfahren und Materialien können Sie auf unserem Blog nachlesen. Schauen Sie sich unseren detaillierten Vergleich zu SLS vs. SLA  sowie zu FDM vs. SLS an oder werfen Sie einen Blick auf unser Glossar zu SLS, FDM, SLA, Nylon, ABS und Co.

Entdecken Sie außerdem unseren Service für den 3D-Druck mit Metall: DMLS, SLM und Binder Jetting sind die 3D-Druckverfahren für Metallobjekte. Mehr über diese 3D-Druckverfahren erfahren Sie in diesem Blogartikel.
